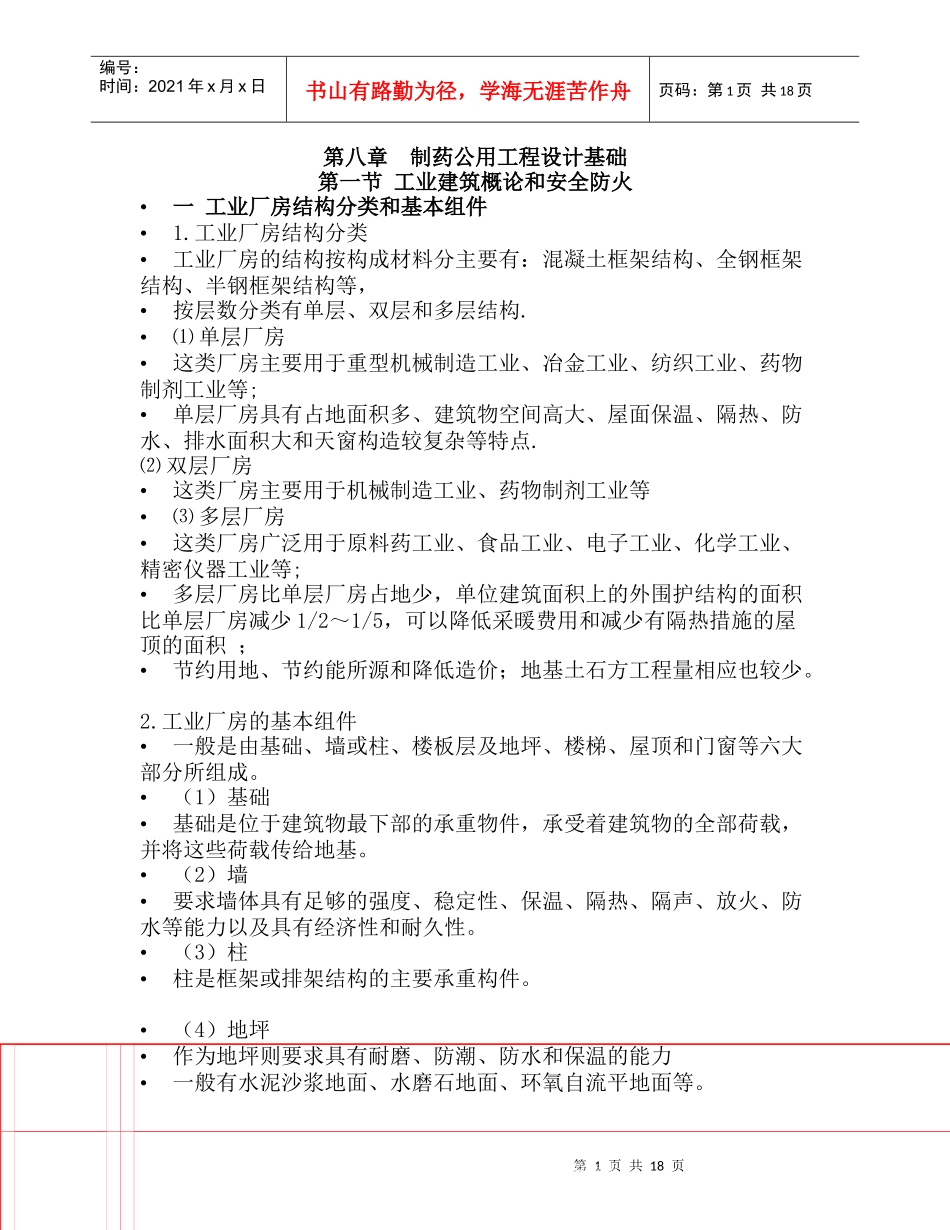

第1页共18页生产类别火灾危险性特征甲使用或产生下列物质的生产:丙酮、丁酮、环己酮、甲醇、乙醇等易燃溶剂,闪点<28℃的液体爆炸下限<10%的气体常温下能自行分解或在空气中氧化即能导致迅速自燃或爆炸的物质常温下受到水或空气中水蒸气的作用,能产生可燃气体并引起燃烧或爆炸的物质遇酸、受热、撞击、磨擦、催化以及遇有机物或硫磺等易燃的无机物,极易引起燃烧或爆炸的强氧化剂。受撞击、磨擦或与氧化剂、有机物接触时能引起燃烧或爆炸的物质在密闭设备内操作温度等于或超过物质本身自燃点的生产编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共18页第八章制药公用工程设计基础第一节工业建筑概论和安全防火•一工业厂房结构分类和基本组件•1.工业厂房结构分类•工业厂房的结构按构成材料分主要有:混凝土框架结构、全钢框架结构、半钢框架结构等,•按层数分类有单层、双层和多层结构.•⑴单层厂房•这类厂房主要用于重型机械制造工业、冶金工业、纺织工业、药物制剂工业等;•单层厂房具有占地面积多、建筑物空间高大、屋面保温、隔热、防水、排水面积大和天窗构造较复杂等特点.⑵双层厂房•这类厂房主要用于机械制造工业、药物制剂工业等•⑶多层厂房•这类厂房广泛用于原料药工业、食品工业、电子工业、化学工业、精密仪器工业等;•多层厂房比单层厂房占地少,单位建筑面积上的外围护结构的面积比单层厂房减少1/2~1/5,可以降低采暖费用和减少有隔热措施的屋顶的面积;•节约用地、节约能所源和降低造价;地基土石方工程量相应也较少。2.工业厂房的基本组件•一般是由基础、墙或柱、楼板层及地坪、楼梯、屋顶和门窗等六大部分所组成。•(1)基础•基础是位于建筑物最下部的承重物件,承受着建筑物的全部荷载,并将这些荷载传给地基。•(2)墙•要求墙体具有足够的强度、稳定性、保温、隔热、隔声、放火、防水等能力以及具有经济性和耐久性。•(3)柱•柱是框架或排架结构的主要承重构件。•(4)地坪•作为地坪则要求具有耐磨、防潮、防水和保温的能力•一般有水泥沙浆地面、水磨石地面、环氧自流平地面等。第2页共18页第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共18页•(5)楼梯•(6)门与窗•除上述基本组成的构件外,还包含许多特有的构件和配件,如工业建筑则有吊车梁、托架、天窗架等构、配件。二、工业厂房的结构尺寸•(一)柱网尺寸的确定•柱网的尺寸时由柱距和跨度组成。•柱距指的是相邻两柱之间的距离。•跨度系指屋架或屋面梁的跨度。•柱距和跨度尺寸必须符合国家规范《厂房建筑模数协调标准》(GBT6-86)的有关规定。•⑴跨度尺寸的确定•跨度尺寸主要时根据下列因素确定:•①生产工艺中生产设备的大小及布置方式。•②车间内部通道的宽度。•③满足《厂房建筑模数协调标准》的要求。⑵柱距尺寸的确定•我国单层工业厂房设计主要采用装配式钢筋混凝土结构体系,其基本柱距是6米。•(二)厂房高度的确定•确定厂房高度时,应在满足生产要求的前提下充分利用空间,使柱顶标高降低。•对于洁净厂房而言,不论是多层或单层,其室内地面的标高应高出室外地坪0.5—1.5m。三、原料药和制剂厂房对安全防火、卫生的特殊要求•(一)原料药和制剂厂房对安全防火特殊要求••根据我国建筑设计防火规范等的规定,生产火灾危险分为五大类,见表8-1生产的火灾危险性分类•耐火等级是以建筑构件的耐火极限和燃烧性能两因素确定的•构件的耐火极限是指建筑构件在规定的耐火试验条件下,能经受火灾考验的最大限度,用小时表示。•对于原料药的化学合成过程等生产用厂房,其建筑物采用一、二级耐火等级;对于原料药的结晶精制和干燥等工序、医药制剂生产用洁净厂房的耐火等级要求不低于二级,第3页共18页第2页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共18页•测定耐火极限的方法一般按以下三种情况进行测定:•从构件受到火灾的作用开始到构件失去支持能力为止的这段时间叫耐火极限,例如木制构件即可按这种状态进行测定。•从构件受到火的作用起到出现穿透性裂缝为止的...
