高压电动机的继电保护课件VIP免费

高压电动机的继电保护课件_第1页
1/27

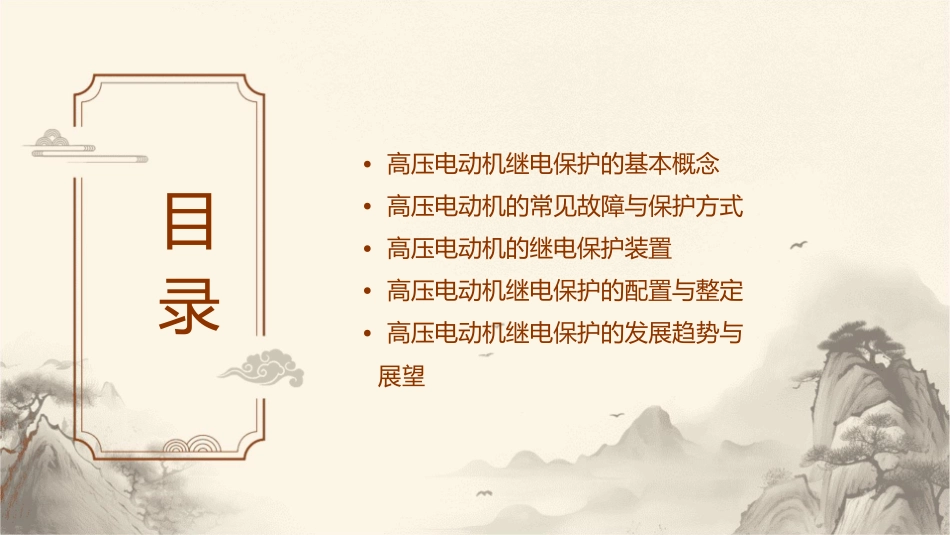

高压电动机的继电保护课件_第2页
2/27

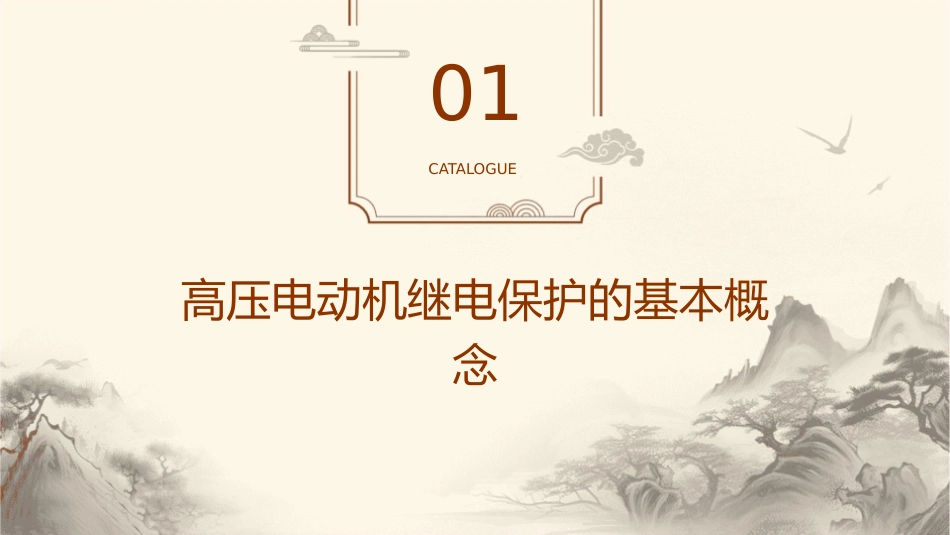

高压电动机的继电保护课件_第3页
3/27
高压电动机的继电保护课件•高压电动机继电保护的基本概念•高压电动机的常见故障与保护方式•高压电动机的继电保护装置•高压电动机继电保护的配置与整定•高压电动机继电保护的发展趋势与展望目录01CATALOGUE高压电动机继电保护的基本概念定义与重要性定义高压电动机继电保护是用于监测和保护高压电动机运行状态的系统。重要性确保高压电动机的安全稳定运行,预防设备故障和事故,保障电力系统的可靠性和经济性。继电保护的基本原理电流、电压、功率等电气量异常变化检测原理。故障元件的电流增大、电压降低、功率方向改变等特征。利用这些特征,通过比较被保护元件的实际运行参数与设定值,判断是否发生故障。继电保护装置的组成与分类组成测量部分、逻辑部分、执行部分。分类按保护功能分,有过电流保护、过电压保护、低电压保护等;按装置类型分,有电磁型、晶体管型、集成电路型、微机型等。02CATALOGUE高压电动机的常见故障与保护方式短路故障与保护总结词短路故障是高压电动机常见的一种故障,需要采取有效的保护措施来防止设备损坏和系统稳定性受影响。详细描述短路故障通常是由于电机绕组绝缘损坏、机械损伤等原因引起的。当发生短路故障时,电流会急剧增加,导致电机温度升高、绕组烧毁等严重后果。为了防止短路故障对高压电动机造成损坏,需要配置相应的保护装置,如过电流保护、电流速断保护等。匝间短路保护总结词匝间短路是高压电动机的另一种常见故障,对电机运行和寿命有很大影响,需要采取有效的保护措施。详细描述匝间短路通常是由于电机绕组内部绝缘老化、异物侵入等原因引起的。当发生匝间短路时,电机性能会下降,严重时会导致电机无法正常运行。为了防止匝间短路对高压电动机造成损坏,需要配置相应的保护装置,如匝间短路保护、纵差动保护等。接地故障保护总结词接地故障是高压电动机的一种常见故障,对人身安全和设备正常运行构成威胁,需要采取有效的保护措施。详细描述接地故障通常是由于电机绕组绝缘损坏、机械损伤等原因引起的。当发生接地故障时,电机的对地绝缘电阻会降低,严重时会导致电机外壳带电,威胁人身安全。为了防止接地故障对高压电动机造成损坏,需要配置相应的保护装置,如零序电流保护、绝缘监视保护等。失步保护和振荡解列保护总结词详细描述失步和振荡是高压电动机运行中的常见问题,对电机和整个电力系统的稳定性产生影响,需要采取相应的保护措施。失步和振荡通常是由于电机负荷过大、电源电压波动等原因引起的。当发生失步和振荡时,电机的转子和定子之间的气隙会发生变化,导致电机性能下降,严重时会导致电机停转或损坏。为了防止失步和振荡对高压电动机造成损坏,需要配置相应的保护装置,如失步保护、振荡解列保护等。这些保护装置能够在检测到失步和振荡时及时切断电源,防止电机进一步受损。轴电压和轴电流保护总结词详细描述轴电压和轴电流是高压电动机运行中可能出现的异常现象,对电机轴承和整体运行产生不良影响,需要采取相应的保护措施。轴电压和轴电流通常是由于电机内部磁路不对称、匝间短路等原因引起的。当出现轴电压和轴电流时,会对电机轴承造成磨损、发热等现象,严重时会导致轴承损坏。为了防止轴电压和轴电流对高压电动机造成损坏,需要配置相应的保护装置,如轴电压保护、轴电流保护等。这些保护装置能够在检测到轴电压和轴电流异常时及时切断电源或采取其他应对措施,以减少对电机的损害。03CATALOGUE高压电动机的继电保护装置电流继电器总结词详细描述电流继电器是高压电动机继电保护装置中的重要组成部分,用于监测电动机的电流变化,当电流超过设定值时,继电器动作,切断电源以保护电动机。电流继电器通常由电流互感器和继电器触点组成。电流互感器负责将高压侧的大电流转换成小电流,以便于测量和保护。当电流超过继电器的设定值时,继电器触点动作,输出信号给断路器,使断路器切断电源,从而保护电动机不受过电流的损害。VS电压继电器总结词详细描述电压继电器用于监测高压电动机的电压变化,电压继电器通常由电压互感器和继电器触点组成。电压互感器负责将高压侧的高电压转换成低电压,以便于测...
