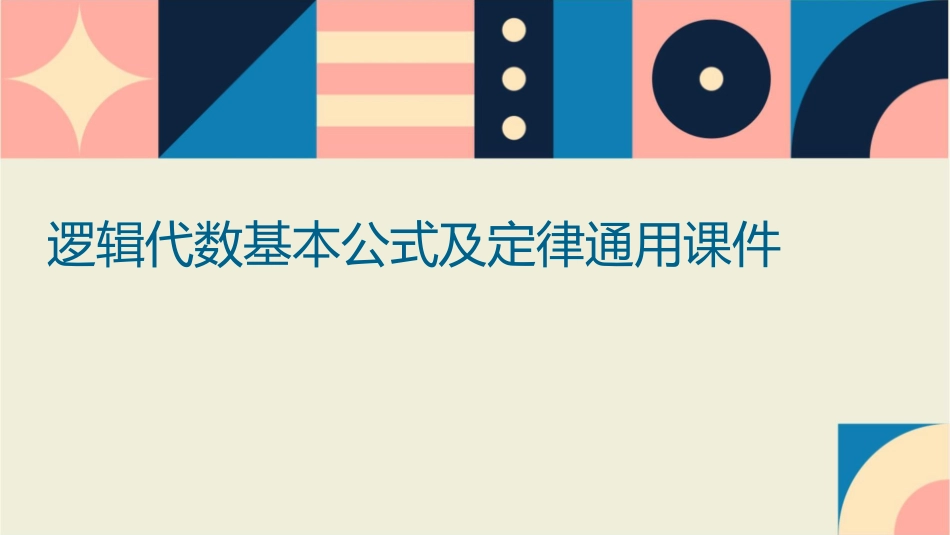

逻辑代数基本公式及定律通用课件_第1页
1/29

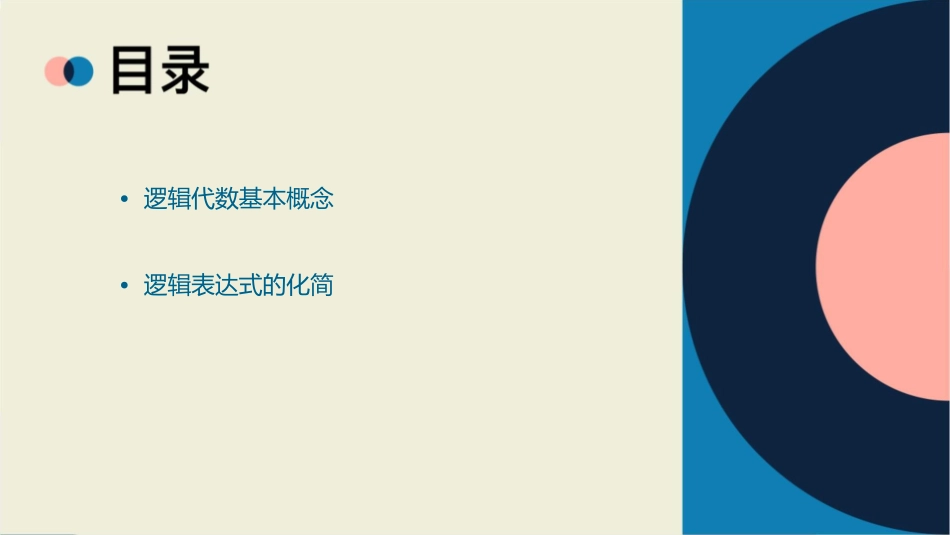

逻辑代数基本公式及定律通用课件_第2页
2/29

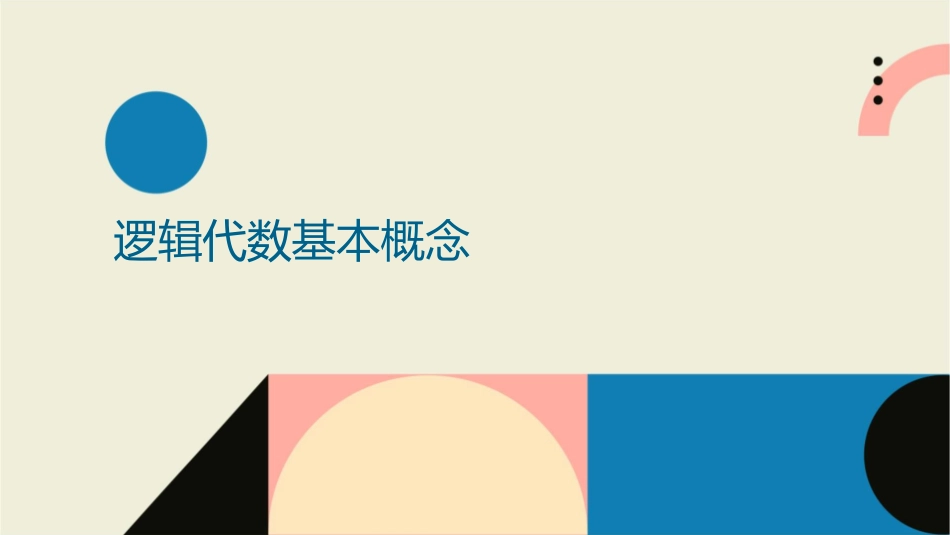

逻辑代数基本公式及定律通用课件_第3页
3/29
逻辑代数基本公式及定律通用课件•逻辑代数基本概念•逻辑表达式的化简逻辑代数基本概念逻辑变量与逻辑函数逻辑变量逻辑变量是逻辑代数中的基本元素,通常用字母表示,用于表达逻辑值。逻辑变量只能取值0或1,其中0表示逻辑假,1表示逻辑真。逻辑函数逻辑函数是一种映射关系,它将一组逻辑变量映射到一个逻辑值。逻辑函数的表示方法可以是真值表、表达式或波形图等。基本逻辑运算及优先级基本逻辑运算逻辑代数中共有三种基本逻辑运算,分别是与运算、或运算和非运算。与运算用符号"AND"表示,或运算用符号"OR"表示,非运算用符号"NOT"表示。优先级在逻辑代数中,不同逻辑运算符的优先级是不同的。与运算的优先级高于或运算,而或运算的优先级高于非运算。为了表达复杂的逻辑关系,可以使用括号来改变运算顺序。复合逻辑运算与表达式简化复合逻辑运算复合逻辑运算是指将基本逻辑运算组合起来构成更复杂的逻辑运算。常见的复合逻辑运算包括与-或型、或-与型和与-非型等。表达式简化在逻辑代数中,为了方便计算和分析,通常需要将逻辑表达式进行简化。常用的简化方法包括利用基本定律消去多余的运算符、利用互补律合并同类项和利用卡诺图化简等。基本公式及定律与、或、非公式及定律与公式及定律A∧B=0,当且仅当A=0或B=0。或公式及定律A∨B=1,当且仅当A=1且B=0,或A=0且B=1。非公式及定律¬A=1,当且仅当A=0;¬A=0,当且仅当A=1。异或、同或公式及定律异或公式及定律XOR(A,B)=1,当且仅当A≠B;XOR(A,B)=0,当且仅当A=B。同或公式及定律XNOR(A,B)=1,当且仅当A=B;XNOR(A,B)=0,当且仅当A≠B。德·摩根定律及其应用德·摩根定律¬(A∧B)=¬A∨¬B;¬(A∨B)=¬A∧¬B。应用德·摩根定律是逻辑代数中的基本定理之一,它可以帮助我们在复杂的逻辑表达式中简化操作。通过该定律,可以将多个逻辑运算符简化为更少的基本运算符,从而简化逻辑表达式的计算过程。逻辑表达式的化简公式化简法总结词利用逻辑代数的基本公式和定律,通过代入、消元等方法对逻辑表达式进行化简。详细描述首先需要熟练掌握逻辑代数的基本公式和定律,如分配律、吸收律、反演律等。然后通过代入、消元等方法,将复杂的逻辑表达式转化为简单的形式,以降低电路的复杂性和提高逻辑的可靠性。卡诺图化简法总结词利用卡诺图的特点,通过逻辑变量的取值组合,将逻辑表达式进行化简。详细描述卡诺图是一种图形化工具,可以直观地表示逻辑变量的所有取值组合。通过在卡诺图上对逻辑表达式进行化简,可以简化逻辑表达式的形式,减少所需的门电路数量,提高电路的可靠性。逻辑表达式与门电路的对应关系总结词详细描述了解逻辑表达式与门电路的对应关系,以便将逻辑表达式转化为实际的门电路。逻辑表达式是设计门电路的基础,不同的逻辑表达式需要不同的门电路来实现。因此,了解逻辑表达式与门电路的对应关系,可以帮助我们更好地理解和设计门电路。VS逻辑代数在电路设计中的应用组合逻辑电路的设计与分析组合逻辑电路的概述组合逻辑电路是数字电路的基础,其特点是输出仅依赖于输入,无反馈环。组合逻辑电路的设计方法通过真值表、卡诺图等方法进行逻辑函数的最小项表达式求解,再通过基本门电路进行电路实现。组合逻辑电路的分析步骤通过输入得到输出,并判断是否符合设计的逻辑要求,进行电路的验证与调试。时序逻辑电路的设计与分析时序逻辑电路的概述1时序逻辑电路是一种具有记忆功能的电路,其特点是有反馈环、输出不仅依赖于输入还依赖于状态。时序逻辑电路的设计方法通过状态图、时序图等方法进行逻辑函数的状态表达式求解,再通过触发器等基本元件进行电路实现。23时序逻辑电路的分析步骤通过分析电路的时序图、状态图等,了解电路的工作过程,进行电路的验证与调试。电路设计中的优化方法与技巧优化方法优化技巧采用一些特定的方法对电路进行优化,例如采用减少元件数量、简化电路结构等措施来提高电路的性能和稳定性。采用一些技巧来提高电路的性能和稳定性,例如利用卡诺图进行化简、采用压缩时间等方法来减少时序逻辑电路的响应时间。逻辑代数与数字系统设计数字系统的基本组成与结构要点一要点二数字系统的...
