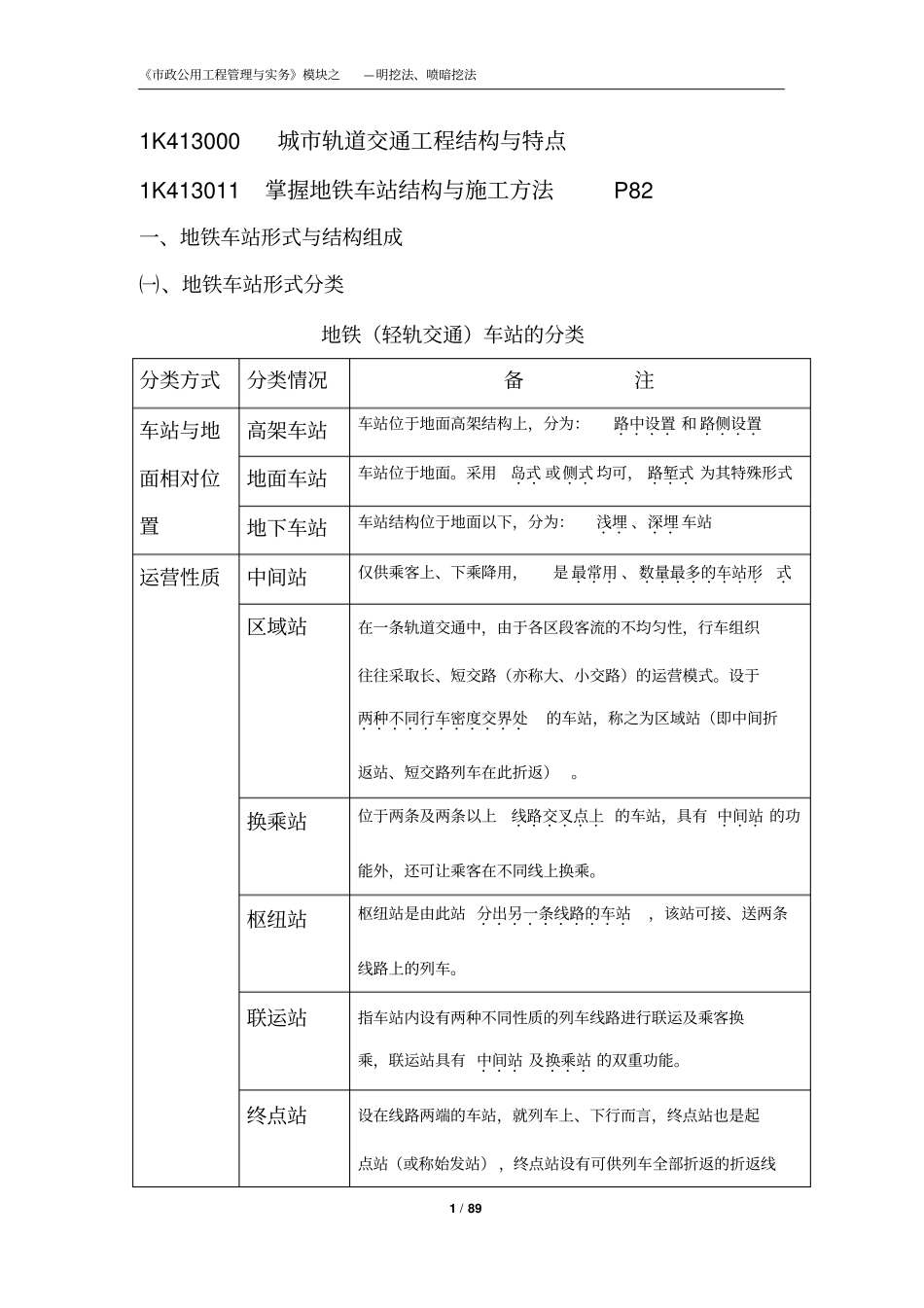

《市政公用工程管理与实务》模块之—明挖法、喷暗挖法1/891K413000城市轨道交通工程结构与特点1K413011掌握地铁车站结构与施工方法P82一、地铁车站形式与结构组成㈠、地铁车站形式分类地铁（轻轨交通）车站的分类分类方式分类情况备注车站与地面相对位置高架车站车站位于地面高架结构上，分为：路中设置．．．．和路侧设置．．．．地面车站车站位于地面。采用岛式．．或侧式．．均可，路堑式．．．为其特殊形式地下车站车站结构位于地面以下，分为：浅埋．．、深埋．．车站运营性质中间站仅供乘客上、下乘降用，是最常用．．．、数量最多的车站形．．．．．．．．式．区域站在一条轨道交通中，由于各区段客流的不均匀性，行车组织往往采取长、短交路（亦称大、小交路）的运营模式。设于两种不同行车密度交界处．．．．．．．．．．．的车站，称之为区域站（即中间折返站、短交路列车在此折返）。换乘站位于两条及两条以上线路交叉点上．．．．．．的车站，具有中间站．．．的功能外，还可让乘客在不同线上换乘。枢纽站枢纽站是由此站分出另一条线路的车站．．．．．．．．．．，该站可接、送两条线路上的列车。联运站指车站内设有两种不同性质的列车线路进行联运及乘客换乘，联运站具有中间站．．．及换乘站．．．的双重功能。终点站设在线路两端的车站，就列车上、下行而言，终点站也是起点站（或称始发站），终点站设有可供列车全部折返的折返线《市政公用工程管理与实务》模块之—明挖法、喷暗挖法2/89和设备，也可供列车临时停留检修。结构形式矩形矩形断面是车站中常选用．．．的形式，一般用于浅埋．．、明挖．．车站。车站可设计成单层、双层或多层；跨度可选用单跨、双跨、三跨或多跨形式。拱形拱形断面多用于深埋．．或浅埋暗挖．．．．车站，有单拱和多跨连拱等形式。单拱断面由于中部起拱较高，而两侧拱脚相对较低，中间无桩，因此建筑空间显得高大宽阔如建筑处理得当，常会得到理想的建筑艺术效果。明挖车站采用单跨结构时也有．．．．．．．．．．．．．采用拱形断面．．．．．．。圆形为盾构法．．．施工时常见的形式。其他如马蹄形、椭圆形等站台形式岛式站台站台位于上、下行线路之间．．，具有站台面积利用率高，提升设施共用，能灵活调剂客流、使用方便、管理较集中等优点。常用于较大客流量的车站。其派生形式有曲线式．．．、双鱼腹式．．．．、单鱼腹式．．．．、梯形式．．．和双岛式．．．等侧式站台站台位于上、下行线路两侧．．，侧式站台的高架车站能使高架敬意断面更趋合理。常见于客流不大的地下站和高架的中间站，其派生形式有曲线式、双端喇叭式、平行错开式和上、下错开工等形式。岛、侧混合站台将岛式站台及侧式站台同设在一个车站内。常见的有一岛一．．．侧．，或一岛两侧．．．．形式。此种车站可同时在两侧的站台上、下车，共线车站往往会出现此种形式。《市政公用工程管理与实务》模块之—明挖法、喷暗挖法3/89㈡、构造组成1.地铁车站通常由车站主体．．（站台、站厅、设备用房、生活用房），出入口及通道．．．．．．，通风道及地面通风亭．．．．．．．．．等三大部分组成。2.车站主体是列车在线路上的停车点，其作用既是供乘客集散、候车、换车及上、下车；又是地铁运营设备的中心和办理运营业务的地方。3.出入口及通道（包括人行天桥）是供乘客进、出车站的建筑设施。4.通风道地面通风亭的作用是保证地下车站有一个舒适的地下环境。二、施工方法（工艺）与选择条件地铁工程通常是在城镇中修建的，其施工方法选择会受到地面建筑物、道路、城市交通、环境保护、施工机具以及资金条件等因素影响。因此，施工方法的决定，不仅要从技术、经济、修建地区具体条件考虑，而且还要考虑施工方法对城市生活的影响。㈠、明挖法施工1.明挖法是先从地表向下开挖基坑至设计标高，然后在基坑内的预定位置由下而上地建造主体结构及其防水措施，最后回填土并恢复路面。2.明挖法是修建地铁车站的常用施工方法，具有施工作业面多、速．．．．．．．．度快、工期短、易保证工程质量、工程造价低．．．．．．．．．．．．．．．．．．．．等优点，因此，在地面...
