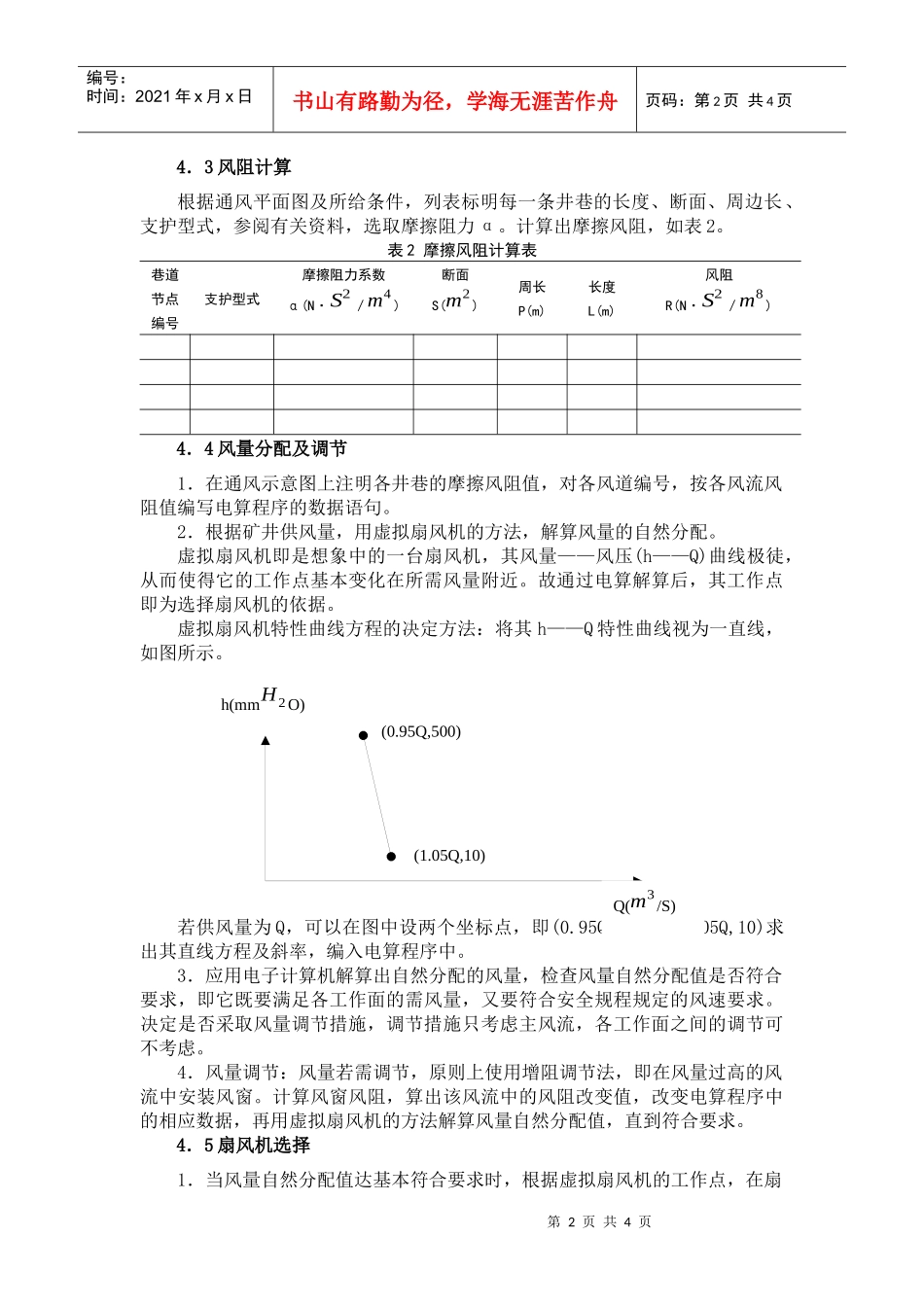

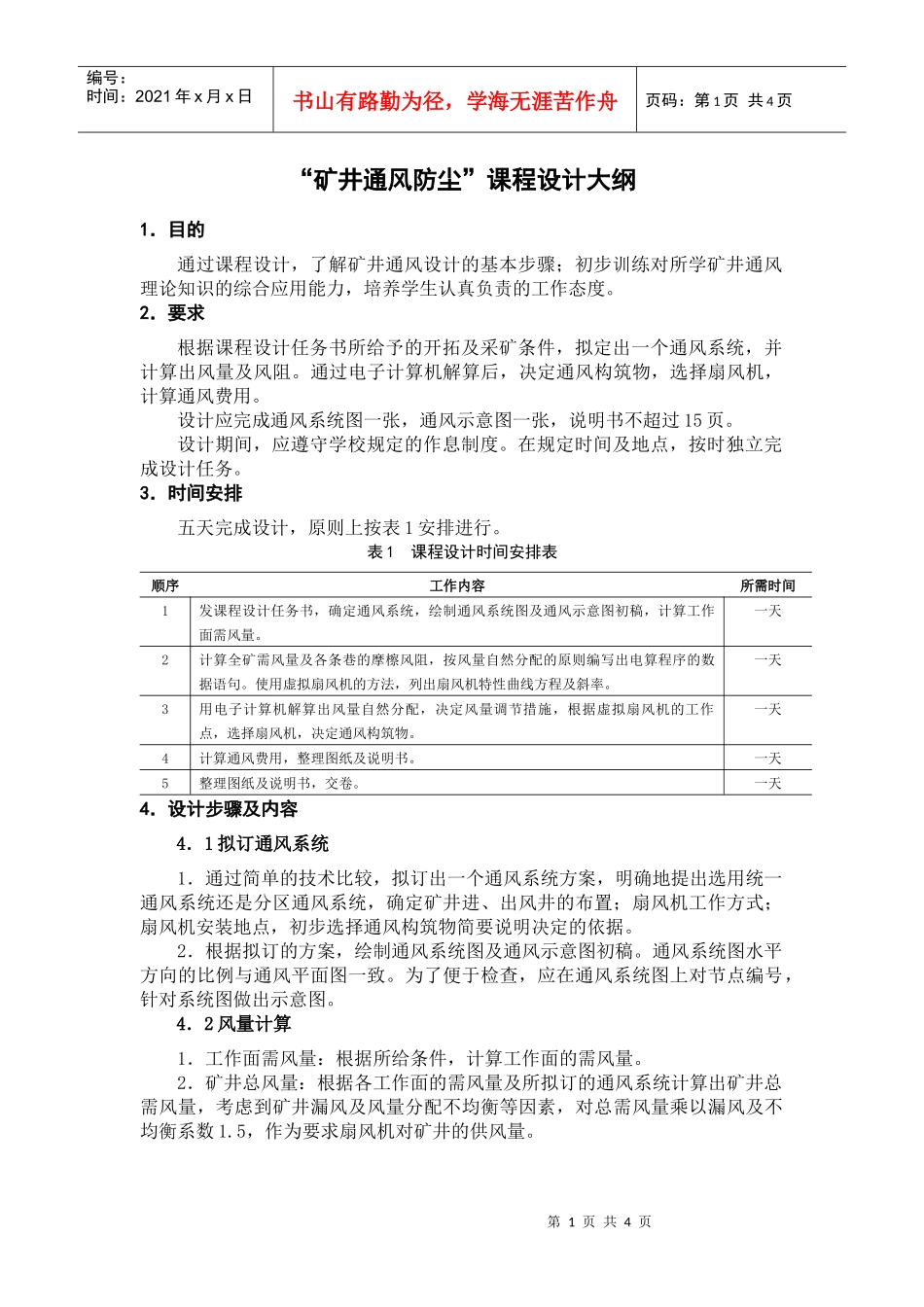

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页“矿井通风防尘”课程设计大纲1．目的通过课程设计，了解矿井通风设计的基本步骤；初步训练对所学矿井通风理论知识的综合应用能力，培养学生认真负责的工作态度。2．要求根据课程设计任务书所给予的开拓及采矿条件，拟定出一个通风系统，并计算出风量及风阻。通过电子计算机解算后，决定通风构筑物，选择扇风机，计算通风费用。设计应完成通风系统图一张，通风示意图一张，说明书不超过15页。设计期间，应遵守学校规定的作息制度。在规定时间及地点，按时独立完成设计任务。3．时间安排五天完成设计，原则上按表1安排进行。表1课程设计时间安排表顺序工作内容所需时间1发课程设计任务书，确定通风系统，绘制通风系统图及通风示意图初稿，计算工作面需风量。一天2计算全矿需风量及各条巷的摩檫风阻，按风量自然分配的原则编写出电算程序的数据语句。使用虚拟扇风机的方法，列出扇风机特性曲线方程及斜率。一天3用电子计算机解算出风量自然分配，决定风量调节措施，根据虚拟扇风机的工作点，选择扇风机，决定通风构筑物。一天4计算通风费用，整理图纸及说明书。一天5整理图纸及说明书，交卷。一天4．设计步骤及内容4．1拟订通风系统1．通过简单的技术比较，拟订出一个通风系统方案，明确地提出选用统一通风系统还是分区通风系统，确定矿井进、出风井的布置；扇风机工作方式；扇风机安装地点，初步选择通风构筑物简要说明决定的依据。2．根据拟订的方案，绘制通风系统图及通风示意图初稿。通风系统图水平方向的比例与通风平面图一致。为了便于检查，应在通风系统图上对节点编号，针对系统图做出示意图。4．2风量计算1．工作面需风量：根据所给条件，计算工作面的需风量。2．矿井总风量：根据各工作面的需风量及所拟订的通风系统计算出矿井总需风量，考虑到矿井漏风及风量分配不均衡等因素，对总需风量乘以漏风及不均衡系数1.5，作为要求扇风机对矿井的供风量。第2页共4页第1页共4页(0.95Q,500)(1.05Q,10)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页4．3风阻计算根据通风平面图及所给条件，列表标明每一条井巷的长度、断面、周边长、支护型式，参阅有关资料，选取摩擦阻力α。计算出摩擦风阻，如表2。表2摩擦风阻计算表巷道节点编号支护型式摩擦阻力系数α(N·S2／m4)断面S(m2)周长P(m)长度L(m)风阻R(N·S2／m8)4．4风量分配及调节1．在通风示意图上注明各井巷的摩擦风阻值，对各风道编号，按各风流风阻值编写电算程序的数据语句。2．根据矿井供风量，用虚拟扇风机的方法，解算风量的自然分配。虚拟扇风机即是想象中的一台扇风机，其风量——风压(h——Q)曲线极徒，从而使得它的工作点基本变化在所需风量附近。故通过电算解算后，其工作点即为选择扇风机的依据。虚拟扇风机特性曲线方程的决定方法：将其h——Q特性曲线视为一直线，如图所示。若供风量为Q，可以在图中设两个坐标点，即(0.95Q,500)、(1.05Q,10)求出其直线方程及斜率，编入电算程序中。3．应用电子计算机解算出自然分配的风量，检查风量自然分配值是否符合要求，即它既要满足各工作面的需风量，又要符合安全规程规定的风速要求。决定是否采取风量调节措施，调节措施只考虑主风流，各工作面之间的调节可不考虑。4．风量调节：风量若需调节，原则上使用增阻调节法，即在风量过高的风流中安装风窗。计算风窗风阻，算出该风流中的风阻改变值，改变电算程序中的相应数据，再用虚拟扇风机的方法解算风量自然分配值，直到符合要求。4．5扇风机选择1．当风量自然分配值达基本符合要求时，根据虚拟扇风机的工作点，在扇h(mmH2O)Q(m3/S)第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页风机特性曲线图上选择适当的扇风机。2．在通风系统图及示意图上说明扇风机、通风构筑物及风量分配值。4．6通风费用计算根据通风系统所需设备及电耗，计算每吨矿石的通风费用。4．7单位采掘矿石量的通风电耗e=∑T⋅S⋅D⋅WA千瓦¿小时/吨式中：T－扇风机每班运转的时数，主扇取7.5小时...
