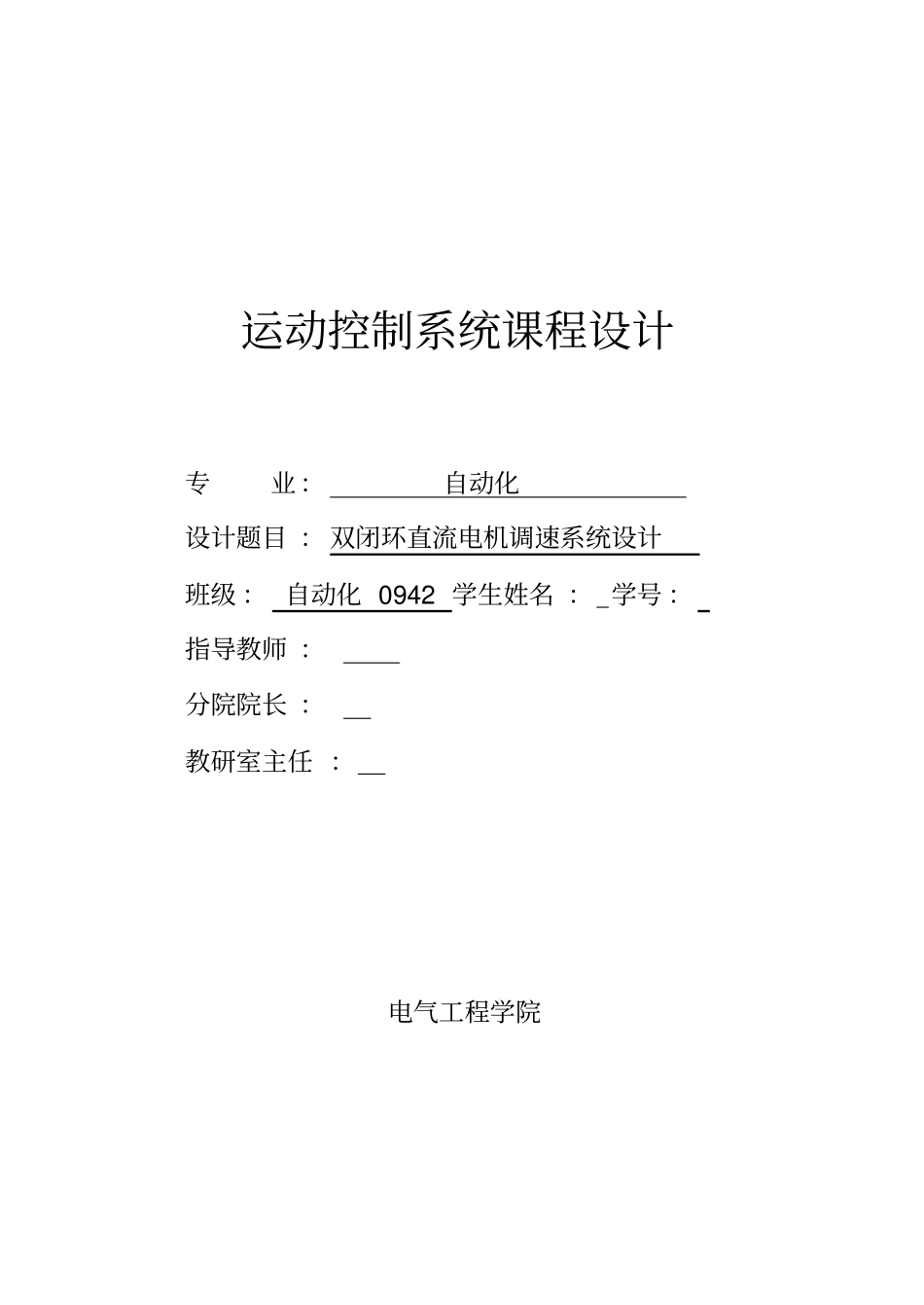

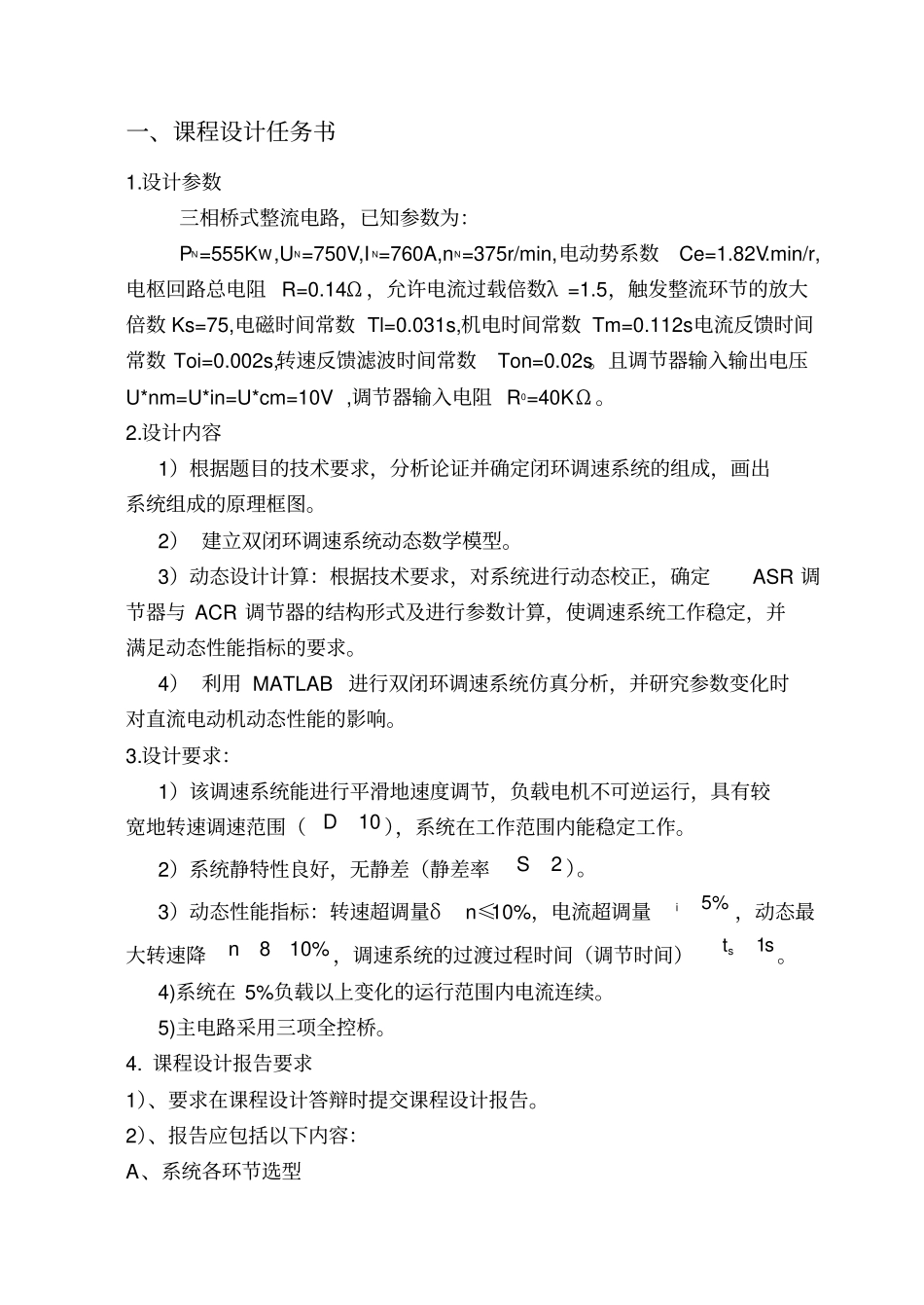

电气工程学院运动控制系统课程设计专业:自动化设计题目:双闭环直流电机调速系统设计班级:自动化0942学生姓名:学号:指导教师:分院院长:教研室主任:一、课程设计任务书1
设计参数三相桥式整流电路,已知参数为:PN=555KW,UN=750V,IN=760A,nN=375r/min,电动势系数Ce=1
min/r,电枢回路总电阻R=0
14Ω,允许电流过载倍数λ=1
5,触发整流环节的放大倍数Ks=75,电磁时间常数Tl=0
031s,机电时间常数Tm=0
112s电流反馈时间常数Toi=0
002s,转速反馈滤波时间常数Ton=0
且调节器输入输出电压U*nm=U*in=U*cm=10V,调节器输入电阻R0=40KΩ
设计内容1)根据题目的技术要求,分析论证并确定闭环调速系统的组成,画出系统组成的原理框图
2)建立双闭环调速系统动态数学模型
3)动态设计计算:根据技术要求,对系统进行动态校正,确定ASR调节器与ACR调节器的结构形式及进行参数计算,使调速系统工作稳定,并满足动态性能指标的要求
4)利用MATLAB进行双闭环调速系统仿真分析,并研究参数变化时对直流电动机动态性能的影响
设计要求:1)该调速系统能进行平滑地速度调节,负载电机不可逆运行,具有较宽地转速调速范围(10D),系统在工作范围内能稳定工作
2)系统静特性良好,无静差(静差率2S)
3)动态性能指标:转速超调量δn≤10%,电流超调量5%i,动态最大转速降810%n,调速系统的过渡过程时间(调节时间)1sts
4)系统在5%负载以上变化的运行范围内电流连续
5)主电路采用三项全控桥

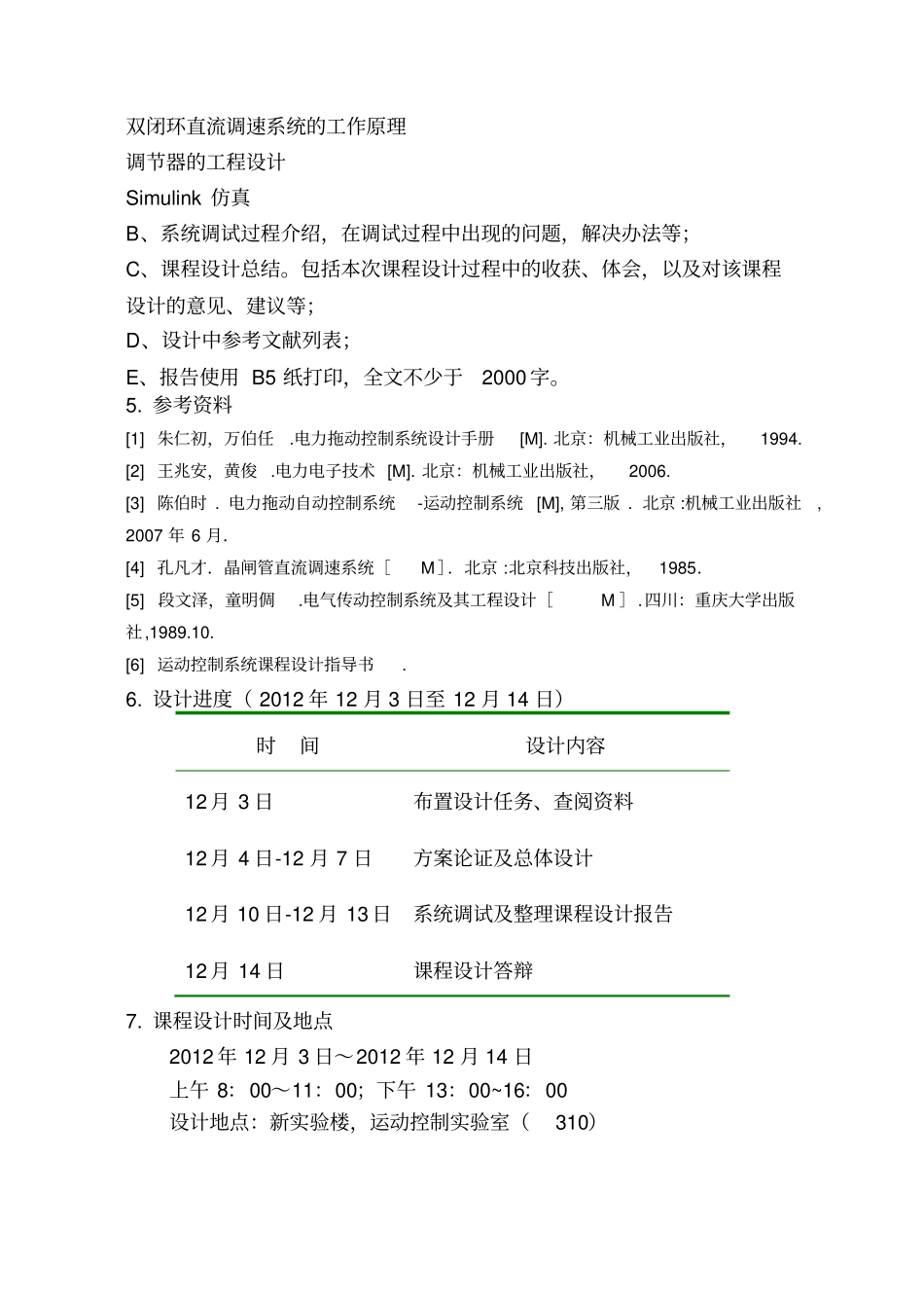

课程设计报告要求1)、要求在课程设计答辩时提交课程设计报告
2)、报告应包括以下内容:A、系统各环节选型双闭环直流调速系统的工作原理调节器的工程设计Simulink仿真B、系统调试过程介绍,在调试过程
