110米钢桁梁顶推架设监理实施细则VIP免费

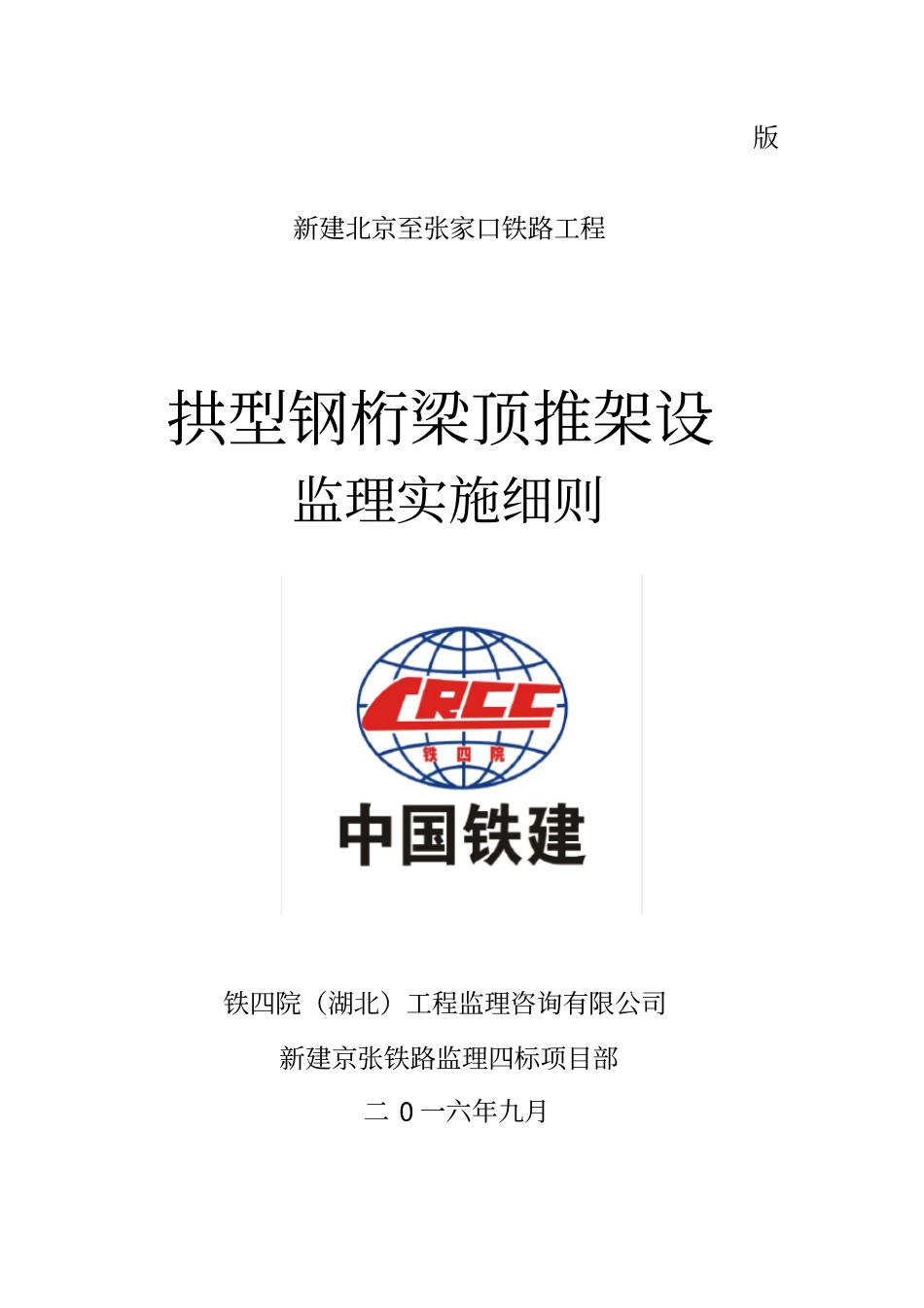

110米钢桁梁顶推架设监理实施细则_第1页
1/24

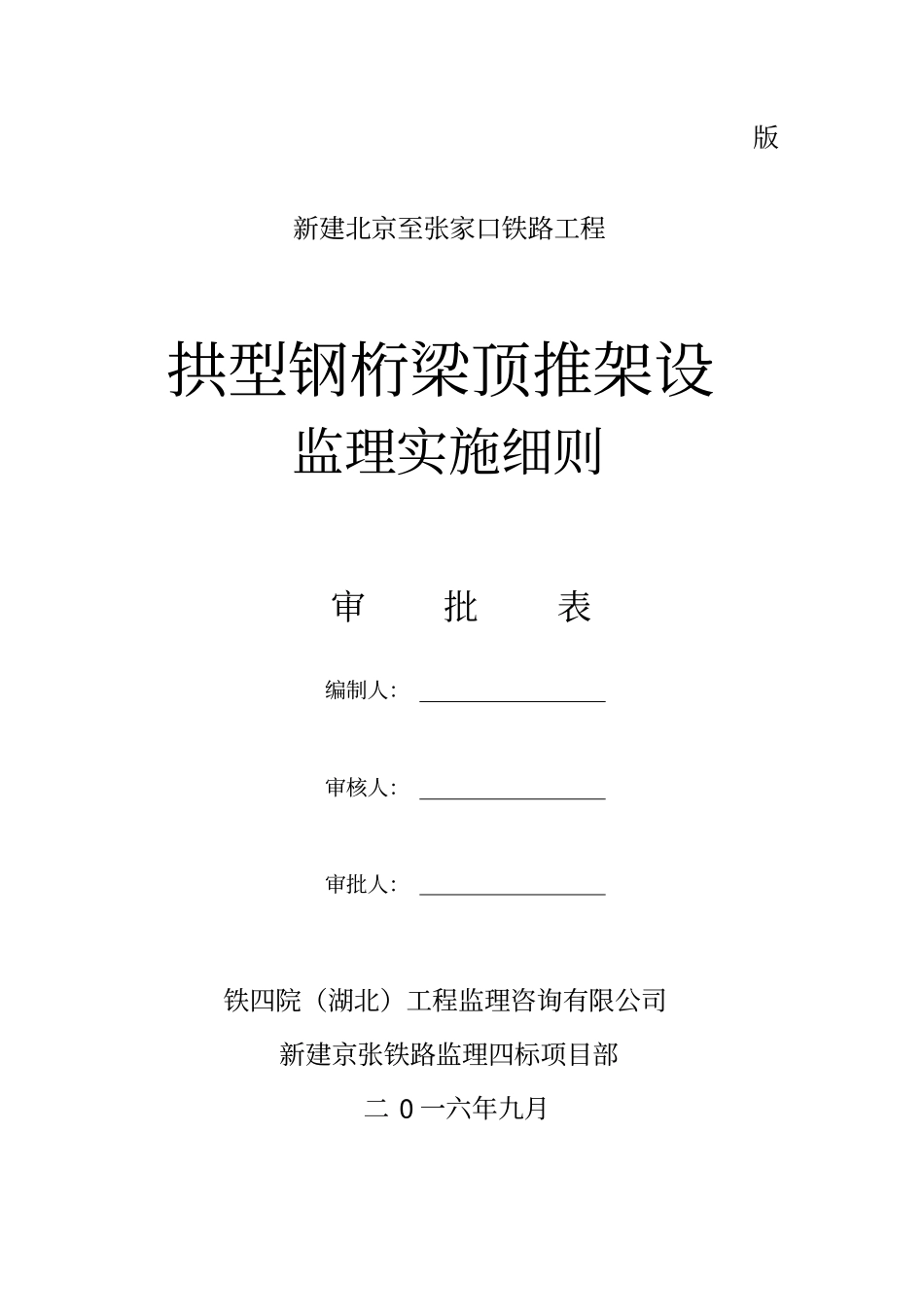

110米钢桁梁顶推架设监理实施细则_第2页
2/24

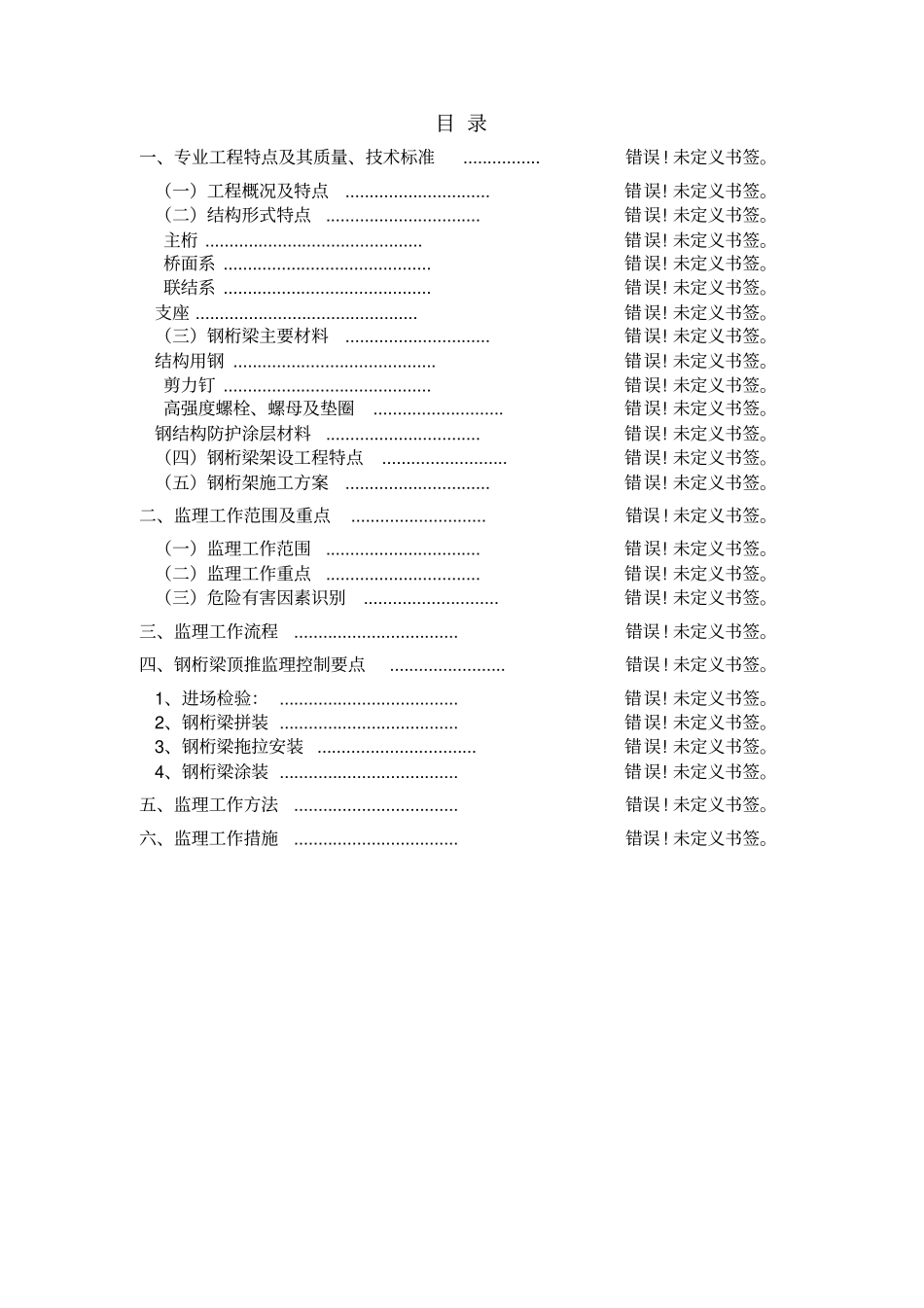

110米钢桁梁顶推架设监理实施细则_第3页
3/24
版新建北京至张家口铁路工程拱型钢桁梁顶推架设监理实施细则铁四院(湖北)工程监理咨询有限公司新建京张铁路监理四标项目部二0一六年九月版新建北京至张家口铁路工程拱型钢桁梁顶推架设监理实施细则审批表编制人:审核人:审批人:铁四院(湖北)工程监理咨询有限公司新建京张铁路监理四标项目部二0一六年九月目录一、专业工程特点及其质量、技术标准................错误!未定义书签。(一)工程概况及特点..............................错误!未定义书签。(二)结构形式特点................................错误!未定义书签。主桁.............................................错误!未定义书签。桥面系...........................................错误!未定义书签。联结系...........................................错误!未定义书签。支座..............................................错误!未定义书签。(三)钢桁梁主要材料..............................错误!未定义书签。结构用钢..........................................错误!未定义书签。剪力钉...........................................错误!未定义书签。高强度螺栓、螺母及垫圈...........................错误!未定义书签。钢结构防护涂层材料................................错误!未定义书签。(四)钢桁梁架设工程特点..........................错误!未定义书签。(五)钢桁架施工方案..............................错误!未定义书签。二、监理工作范围及重点............................错误!未定义书签。(一)监理工作范围................................错误!未定义书签。(二)监理工作重点................................错误!未定义书签。(三)危险有害因素识别............................错误!未定义书签。三、监理工作流程..................................错误!未定义书签。四、钢桁梁顶推监理控制要点........................错误!未定义书签。1、进场检验:.....................................错误!未定义书签。2、钢桁梁拼装.....................................错误!未定义书签。3、钢桁梁拖拉安装.................................错误!未定义书签。4、钢桁梁涂装.....................................错误!未定义书签。五、监理工作方法..................................错误!未定义书签。六、监理工作措施..................................错误!未定义书签。110m简支双线拱型钢桁梁顶推架设监理实施细则一、专业工程特点及其质量、技术标准根据招标结果中铁大桥局JZSG-4标管段内官厅水库特大桥8孔110米拱型钢桁梁由中铁山桥集团有限公司负责制造,并负责指导中铁大桥局顶推架设。(一)工程概况及特点新建京张铁路官厅水库特大桥位于怀来县东南侧,东环园镇和狼山镇之间,跨越官厅水库。主桥与京藏高速公路官厅水库大桥并行,高速公路位于线路左侧,孔跨布置为8-110m简支拱型钢桁梁。(如下图所示)图1设计轮廓图(二)结构形式特点主桥跨越官厅水库,结构为主梁、桥面、联结系统组成,桥梁孔跨布置为:8-108m简支拱型钢桁梁。钢梁计算跨度108m,梁长,采用上弦变高度桁式,近似拱形。主桁支点桁高,跨中桁高,桁宽,节间长。桥面系采用正交异性钢桥面板,钢桥面板上挡砟墙内侧铺设20cm厚混凝土道砟槽板。桥梁设计为双线,桥梁平面位于直线上,纵断位于‰的上坡段和‰的下坡段,竖曲线半径25000m(如下图所示)。图2横断面设计轮廓图主桁主桁弦杆均采用箱形截面,各板件设板式加劲肋。上弦杆内高1200mm,内宽900mm,板厚28~32mm,加劲肋宽200或220mm,板厚20~28mm;下弦杆系统线至顶板上缘距离766mm,系统线至底板下缘距离750mm,内宽900mm,板厚24~36mm;为保证下弦杆在运输及安装过程中的局部稳定,下弦杆需设置加劲肋,肋宽200mm,板厚20~28mm。上翼板与桥面板连接处板厚按不大于1:8的坡度过渡为16mm,加劲肋宽160mm,板厚20mm。腹杆部分采用箱形截面、部分采用H型截面。端斜杆为箱型截面,杆件内宽900mm,高1320mm,板厚40mm;其他腹杆外宽900mm,...
