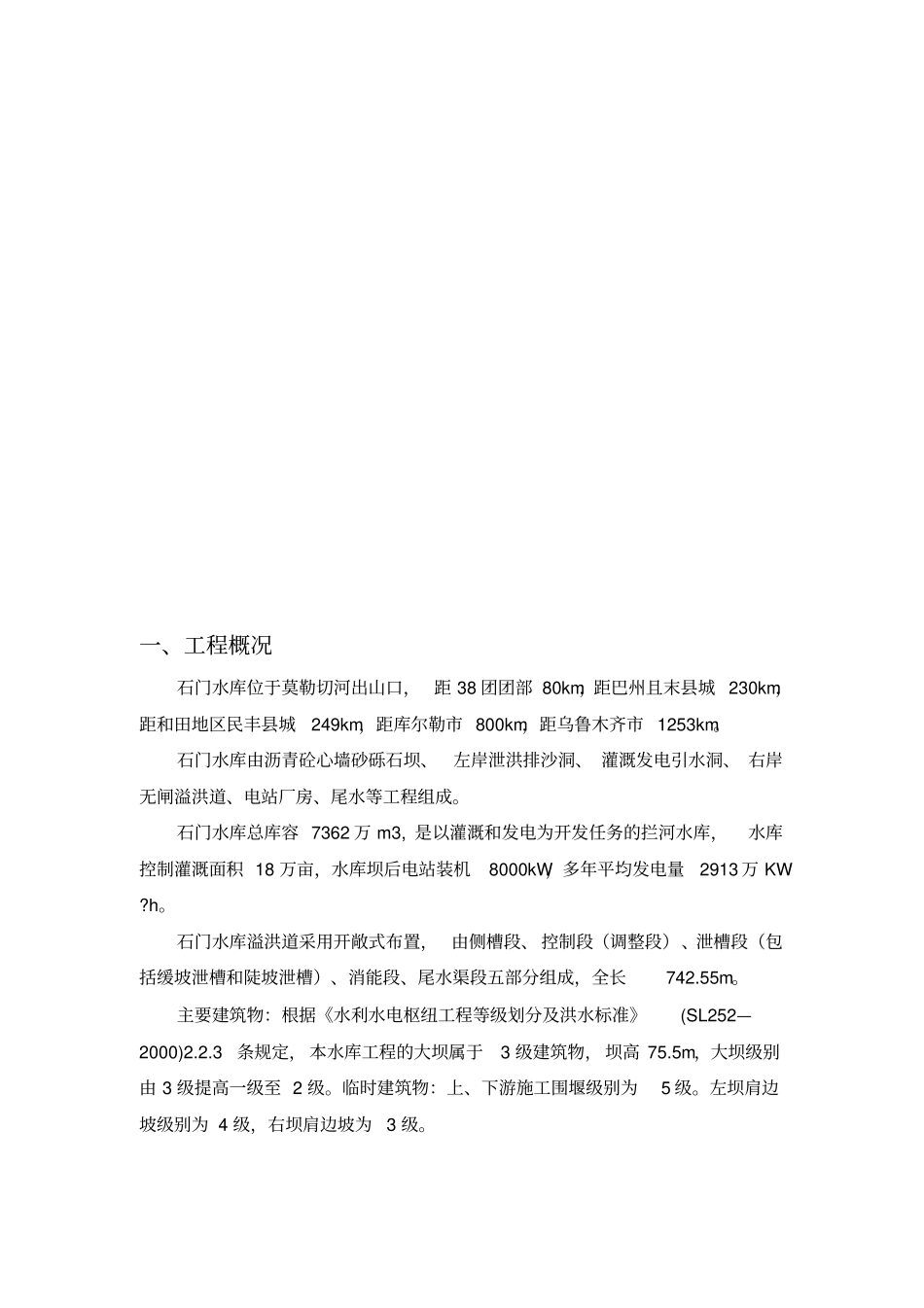

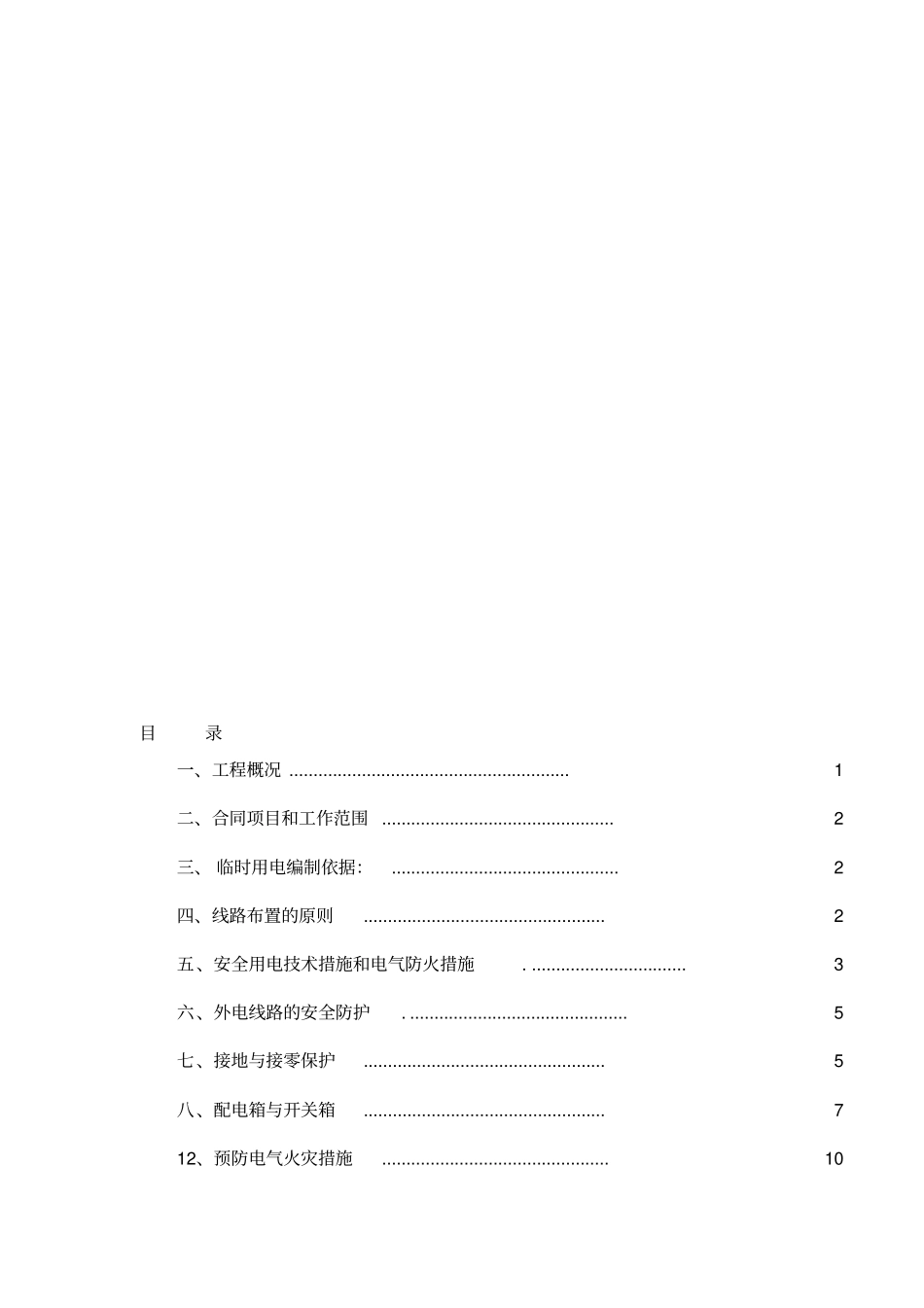

目录一、工程概况..........................................................1二、合同项目和工作范围................................................2三、临时用电编制依据：...............................................2四、线路布置的原则..................................................2五、安全用电技术措施和电气防火措施.................................3六、外电线路的安全防护..............................................5七、接地与接零保护..................................................5八、配电箱与开关箱..................................................712、预防电气火灾措施...............................................10一、工程概况石门水库位于莫勒切河出山口，距38团团部80km，距巴州且末县城230km，距和田地区民丰县城249km，距库尔勒市800km，距乌鲁木齐市1253km。石门水库由沥青砼心墙砂砾石坝、左岸泄洪排沙洞、灌溉发电引水洞、右岸无闸溢洪道、电站厂房、尾水等工程组成。石门水库总库容7362万m3,是以灌溉和发电为开发任务的拦河水库，水库控制灌溉面积18万亩，水库坝后电站装机8000kW，多年平均发电量2913万KW?h。石门水库溢洪道采用开敞式布置，由侧槽段、控制段（调整段）、泄槽段（包括缓坡泄槽和陡坡泄槽）、消能段、尾水渠段五部分组成，全长742.55m。主要建筑物：根据《水利水电枢纽工程等级划分及洪水标准》(SL252—2000)2.2.3条规定，本水库工程的大坝属于3级建筑物，坝高75.5m，大坝级别由3级提高一级至2级。临时建筑物：上、下游施工围堰级别为5级。左坝肩边坡级别为4级，右坝肩边坡为3级。二、合同项目和工作范围主体工程为沥青混凝土心墙坝（含上游围堰工程），主要包括坝壳填筑、沥青混凝土心墙、护坡等相关工程项目。（1）坝顶构造坝顶宽度为10m，长度为565.32m。坝顶上游侧设L型钢筋混凝土防浪墙，与坝体紧密结合，防浪墙顶高程2399.7m，防浪墙顶部高于坝顶1.2m，底部与心墙顶部紧密结合。墙身厚0.4m，混凝土等级为C30、F300、W4。防浪墙每隔12m设伸缩沉降缝。（2）坝坡上游坝坡采用上缓下陡的设计形式，坝顶高程2398.5m至2373m采用1:2.5的边坡，2373m以下采用1：2.25边坡，并在变坡点和上游围堰顶高程设两级马道，马道宽度分别为4m和8m，上游平均坝坡1:2.503；下游坝坡为1:2.0，在2361m高程设一级马道。三、临时用电编制依据1、根据现场勘察所取得的地形、建设方临时用电引入线的容量、规格和引入点等；2、根据施工组织设计确定的临时用电设备型号、数量、位置；3、根据施工总的进度计划安排；4、根据施工现场临时设施的布置；5、根据国家颁布的《施工现场临时用电安全技术规范》（JGJ46—2005）等技术文件；四、线路布置的原则1）根据电源的实际情况，确定电源的进线的路径及线路敷设方式，进线尽量选择现场用电负荷的中心或临时线路的中央。本工程的进线由建设单位引入施工现场。（详施工总平面布置图）；2）确定变配电室的位置时应考虑到电气设备的安装、拆卸的搬运通道问题，进线与出线方便无障碍，尽量远离施工现场震动场所、周围无爆炸物品，并尽可能的避开用水设备；3）总配电箱、分配电箱在设置时要选靠近电源的地方，分配电箱应设置在用电设备或负荷相对集中的地方；4）线路走向设计时应根据现场设备的布置、施工现场车辆、人员流动、物料的堆放以及地下情况来确定线路的走向与敷设方法。本工程的线路应采用钢管穿线埋入地表下引至用电设备处；配电线路的敷设与要求a．线路走向原则箱式变压器→总配电箱→分配电箱→开关箱→用电设备配电室至开关箱间采用五芯电缆。b．敷设方式根据施工现场情况，为确保安全，由箱式变压器至总配电箱采用8米水泥电杆架设明线,明线用三根240平方毫米+二根120平方毫米的铝芯线架设,由总配电箱至分配电箱段电线与敷设方式采用电力电缆埋地敷设。电缆埋地敷设时，埋地深度不小于0.7m，并应在电缆上下各铺放不小于50mm厚的细砂，然后覆盖砖等硬质保护层。电缆在穿越道路易受损伤的场所及引出地面，从2m高度至地下0.2m处，应加设防护套管。配电线路设计本供电...
