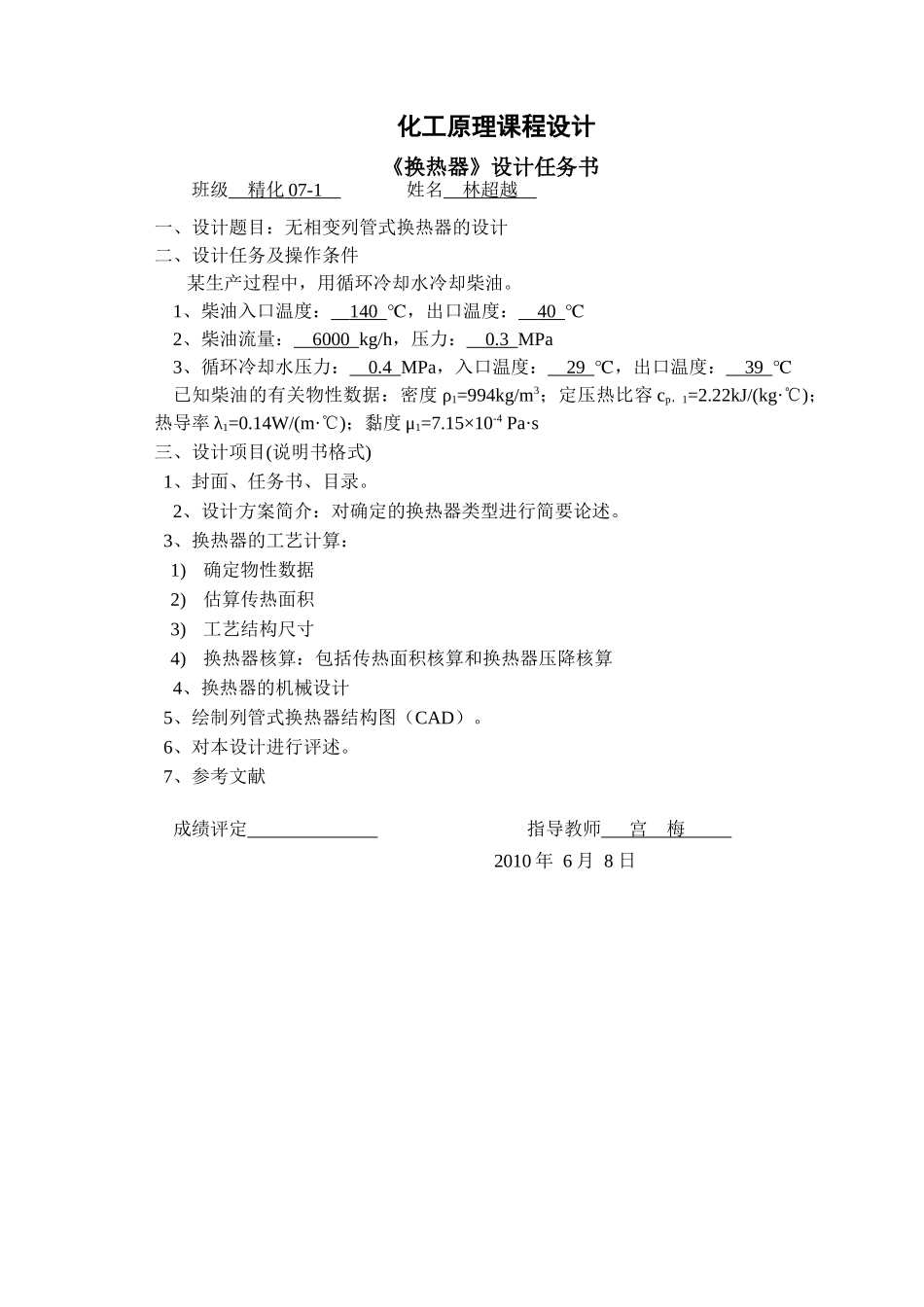

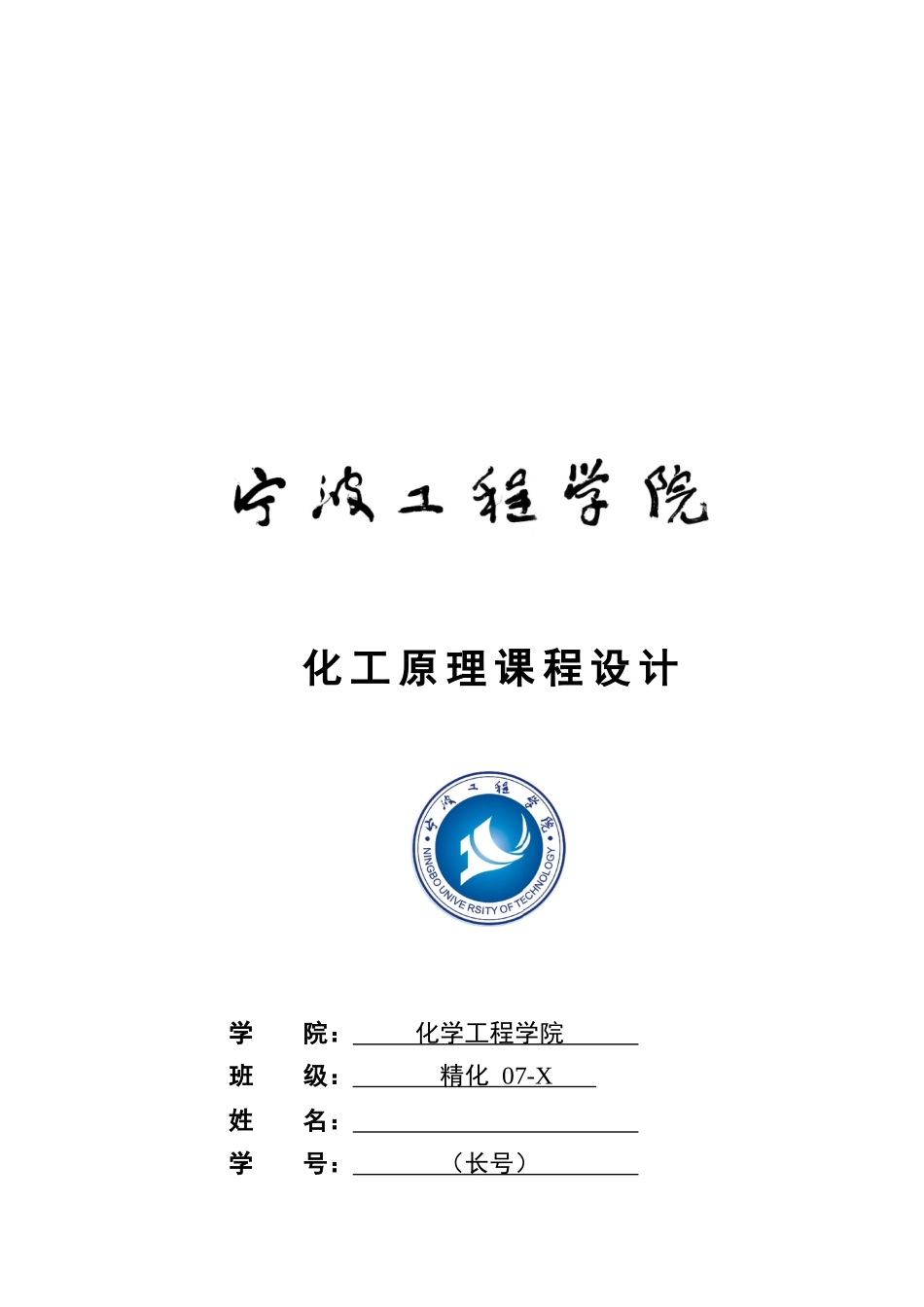

化工原理课程设计学院：化学工程学院班级：精化07-X姓名：学号：（长号）指导教师：宫梅2010年06月化工原理课程设计《换热器》设计任务书班级精化07-1姓名林超越一、设计题目：无相变列管式换热器的设计二、设计任务及操作条件某生产过程中，用循环冷却水冷却柴油。1、柴油入口温度：140℃，出口温度：40℃2、柴油流量：6000kg/h，压力：0.3MPa3、循环冷却水压力：0.4MPa，入口温度：29℃，出口温度：39℃已知柴油的有关物性数据：密度ρ1=994kg/m3；定压热比容cp，1=2.22kJ/(kg·℃)；热导率λ1=0.14W/(m·℃)；黏度μ1=7.15×10-4Pa·s三、设计项目(说明书格式)1、封面、任务书、目录。2、设计方案简介：对确定的换热器类型进行简要论述。3、换热器的工艺计算：1)确定物性数据2)估算传热面积3)工艺结构尺寸4)换热器核算：包括传热面积核算和换热器压降核算4、换热器的机械设计5、绘制列管式换热器结构图（CAD）。6、对本设计进行评述。7、参考文献成绩评定指导教师宫梅2010年6月8日课程设计内容1设计方案简介1.1选择换热器类型1.2冷热流体流动通道的选择2工艺设计计算2.1确定物性数据2.2估算传热面积2.3工艺结构尺寸2.3.1管径和管内流速2.3.2管程数和传热管数2.3.3管子排列方式和分程方法2.3.4平均传热温差校正及壳程数2.3.5壳体内径2.3.6折流板2.4换热器核算2.4.1传热面积校核2.4.2换热器内流体流动阻力2.5换热器主要结构尺寸和计算结果3换热器机械设计3.1壳体壁厚3.2管板尺寸3.3接管尺寸3.4换热器封头选择3.5膨胀节选择（根据设计可选可不选）3.6其他部件4评述4.1可靠性评价4.2个人感想5参考文献附表换热器主要结构尺寸和计算结果附录换热器结构图时间安排：2010-6-12发任务书，设计指导2010-6-18完成计算2010-6-22完成初稿（包括绘图）（空1行）目录1引言....................................................11.1系统分析.......................................................11.1.1系统功能模块分析...................................................11.1.2系统功能...........................................................12系统设计..................................................22.1传统模式研究的现状分析.........................................22.1.1传统模式...........................................................22.2课题研究的目的及意义...........................................22.2.1课题研究的目的.....................................................22.2.2课题研究的意义.....................................................23系统方案介绍及比较........................................33.1系统方案论证...................................................33.1.1设计...............................................................33.1.2设计方案...........................................................33.2方案比较.......................................................3三号黑体，字间空一格，段前后各0.5行，居中小五号宋体一级目录采用四号黑体字，左对齐
