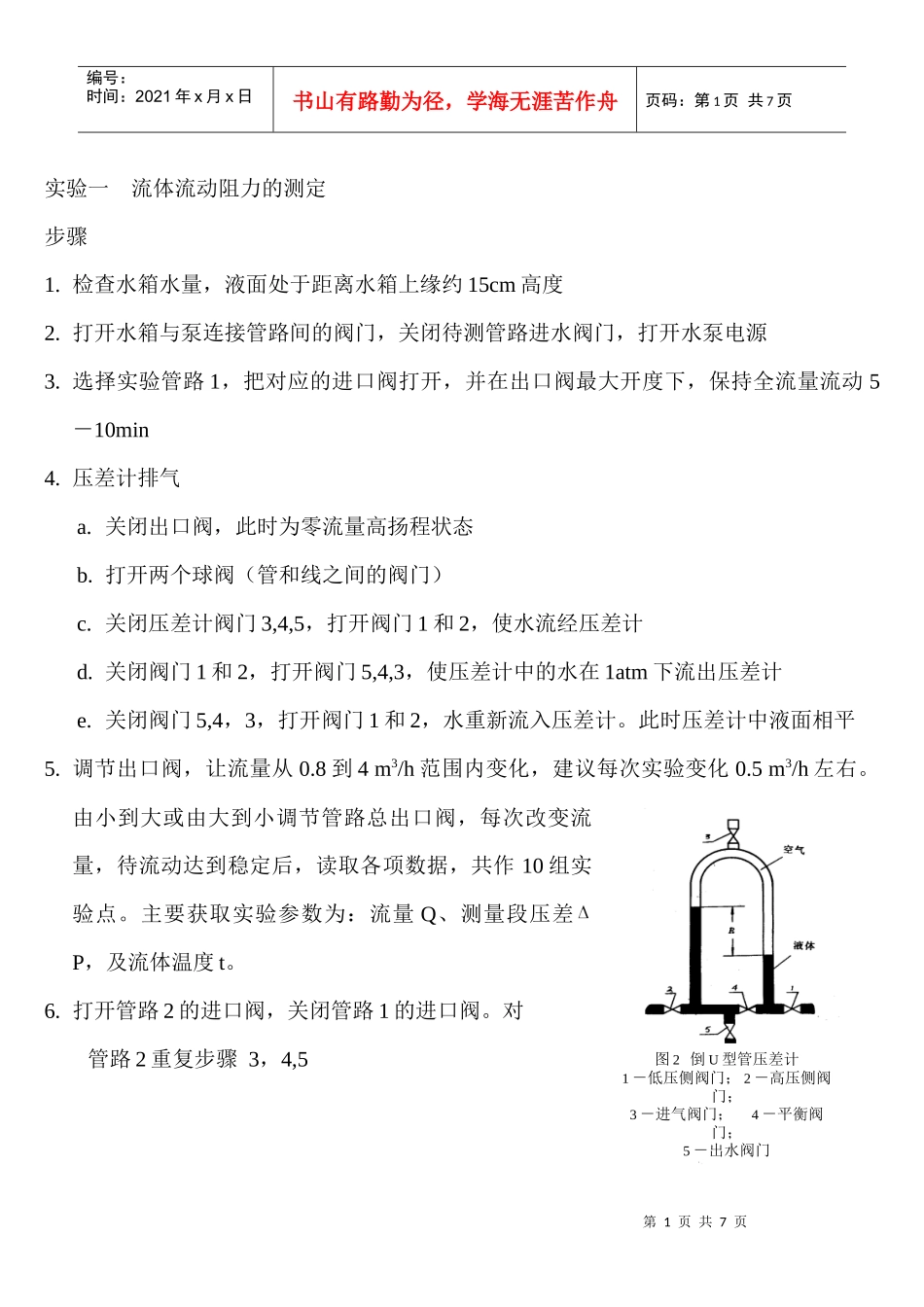

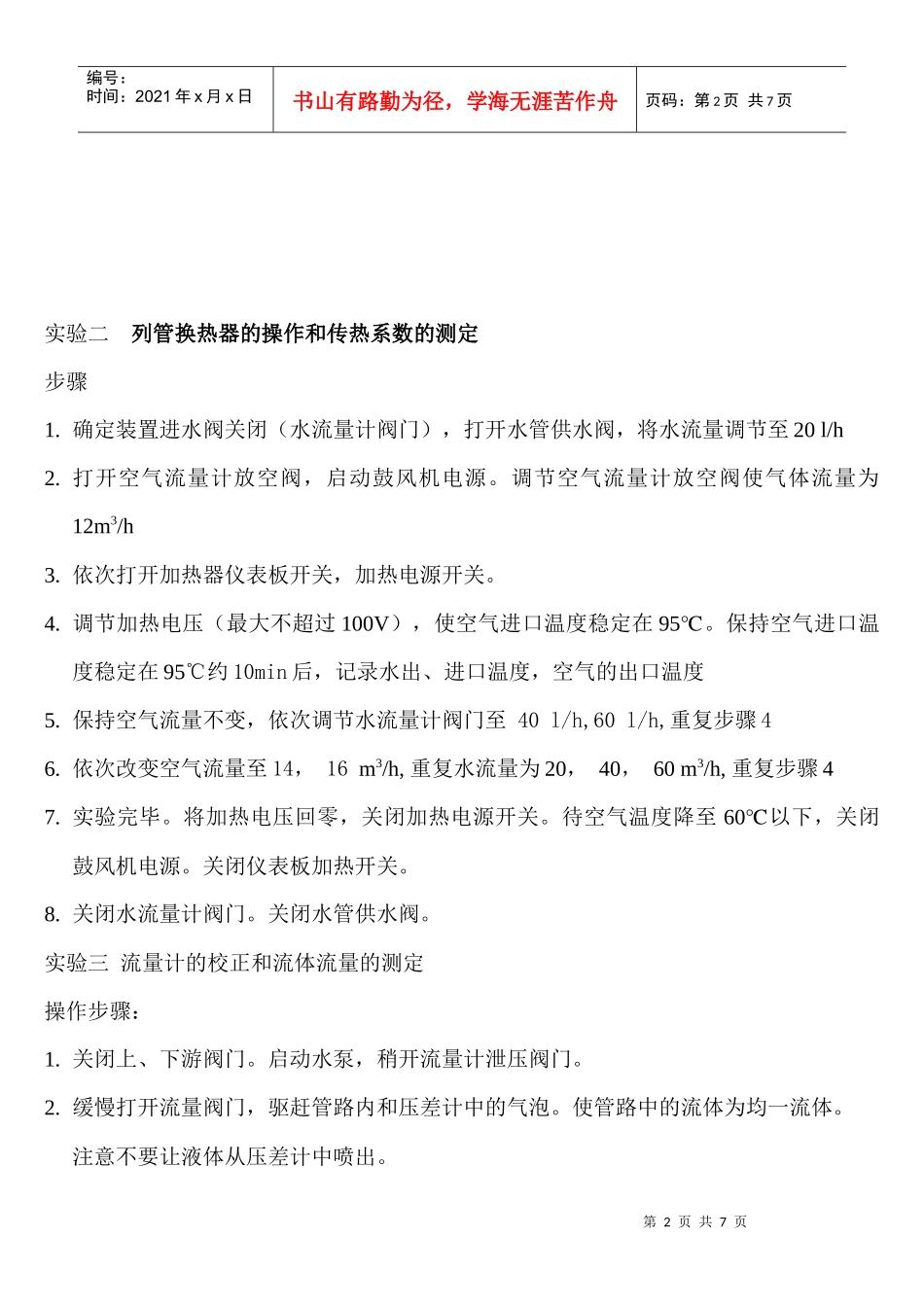

第1页共7页图2倒U型管压差计1－低压侧阀门；2－高压侧阀门；3－进气阀门；4－平衡阀门；5－出水阀门编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页实验一流体流动阻力的测定步骤1.检查水箱水量，液面处于距离水箱上缘约15cm高度2.打开水箱与泵连接管路间的阀门，关闭待测管路进水阀门，打开水泵电源3.选择实验管路1，把对应的进口阀打开，并在出口阀最大开度下，保持全流量流动5－10min4.压差计排气a.关闭出口阀，此时为零流量高扬程状态b.打开两个球阀（管和线之间的阀门）c.关闭压差计阀门3,4,5，打开阀门1和2，使水流经压差计d.关闭阀门1和2，打开阀门5,4,3，使压差计中的水在1atm下流出压差计e.关闭阀门5,4，3，打开阀门1和2，水重新流入压差计。此时压差计中液面相平5.调节出口阀，让流量从0.8到4m3/h范围内变化，建议每次实验变化0.5m3/h左右。由小到大或由大到小调节管路总出口阀，每次改变流量，待流动达到稳定后，读取各项数据，共作10组实验点。主要获取实验参数为：流量Q、测量段压差P，及流体温度t。6.打开管路2的进口阀，关闭管路1的进口阀。对管路2重复步骤3，4,5第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页实验二列管换热器的操作和传热系数的测定步骤1.确定装置进水阀关闭（水流量计阀门），打开水管供水阀，将水流量调节至20l/h2.打开空气流量计放空阀，启动鼓风机电源。调节空气流量计放空阀使气体流量为12m3/h3.依次打开加热器仪表板开关，加热电源开关。4.调节加热电压（最大不超过100V），使空气进口温度稳定在95℃。保持空气进口温度稳定在95℃约10min后，记录水出、进口温度，空气的出口温度5.保持空气流量不变，依次调节水流量计阀门至40l/h,60l/h,重复步骤46.依次改变空气流量至14，16m3/h,重复水流量为20，40，60m3/h,重复步骤47.实验完毕。将加热电压回零，关闭加热电源开关。待空气温度降至60℃以下，关闭鼓风机电源。关闭仪表板加热开关。8.关闭水流量计阀门。关闭水管供水阀。实验三流量计的校正和流体流量的测定操作步骤：1.关闭上、下游阀门。启动水泵，稍开流量计泄压阀门。2.缓慢打开流量阀门，驱赶管路内和压差计中的气泡。使管路中的流体为均一流体。注意不要让液体从压差计中喷出。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3.体积法校正转子流量计，对比测定流量与转子流量计误差4.标定孔板或文氏流量计：a.计算出湍流状态Re=5000的最小流量b.同时调节上、下游阀门，使压差计示数达到最大量程。，此时转子流量计对数为最大流量(标定文氏流量计时，此时对应最大流量已超出转子流量计量程，需用体积法测定)c.调节转子流量计流量示数在最小和最大流量之间均匀取10个测量点，每一个测量点下，读取记录压差计读数，同时测量水的温度5.实验完毕，依次关闭上游阀门，下游阀门。停泵。实验四恒压过滤常数测定实验操作步骤：1.在配料罐中配制含CaCO310％～30％（wt.%）的水悬浮液2.打开空气压缩机。注意配料罐进气阀门的开度，使气体通入配料罐，将罐中悬浮液搅拌均匀。鼓气的时候应将配料罐顶盖合上。3.待配料罐悬浮液均匀后，首先打开压力罐泄压阀门，再打开配料罐与压力罐之间的进料阀门。使悬浮液流入压力罐。从视镜中观察料浆达到2/3处时，关闭进料阀门。关闭配料罐进气阀门。4.装板框。注意板框方向，顺序，滤布贴好要防止固体颗粒流出。拧紧板框。5.过滤过程：a.鼓泡。使空气通过0.1MPa阀门，进入压力罐，将压力罐中悬浮液搅拌均匀。此时要掌握手动控制气压稳定。b.过滤：将板框中间的双面板下通孔切换阀开到通孔通路状态。打开进板框前料液进口的两个阀门。c.同时打开滤出清液出口的两个阀门，滤液流出，同时，开始计时。每次滤出清液300ml结束一次计时。同时启动下一个300ml清液计时。注意，此过程中要手动调节压力罐进气阀门和泄压阀门，保持过滤压力稳定。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页d.待滤液呈逐滴状态流出时，结束计时。最后一次体积...
