22个电气设计常见问题VIP免费

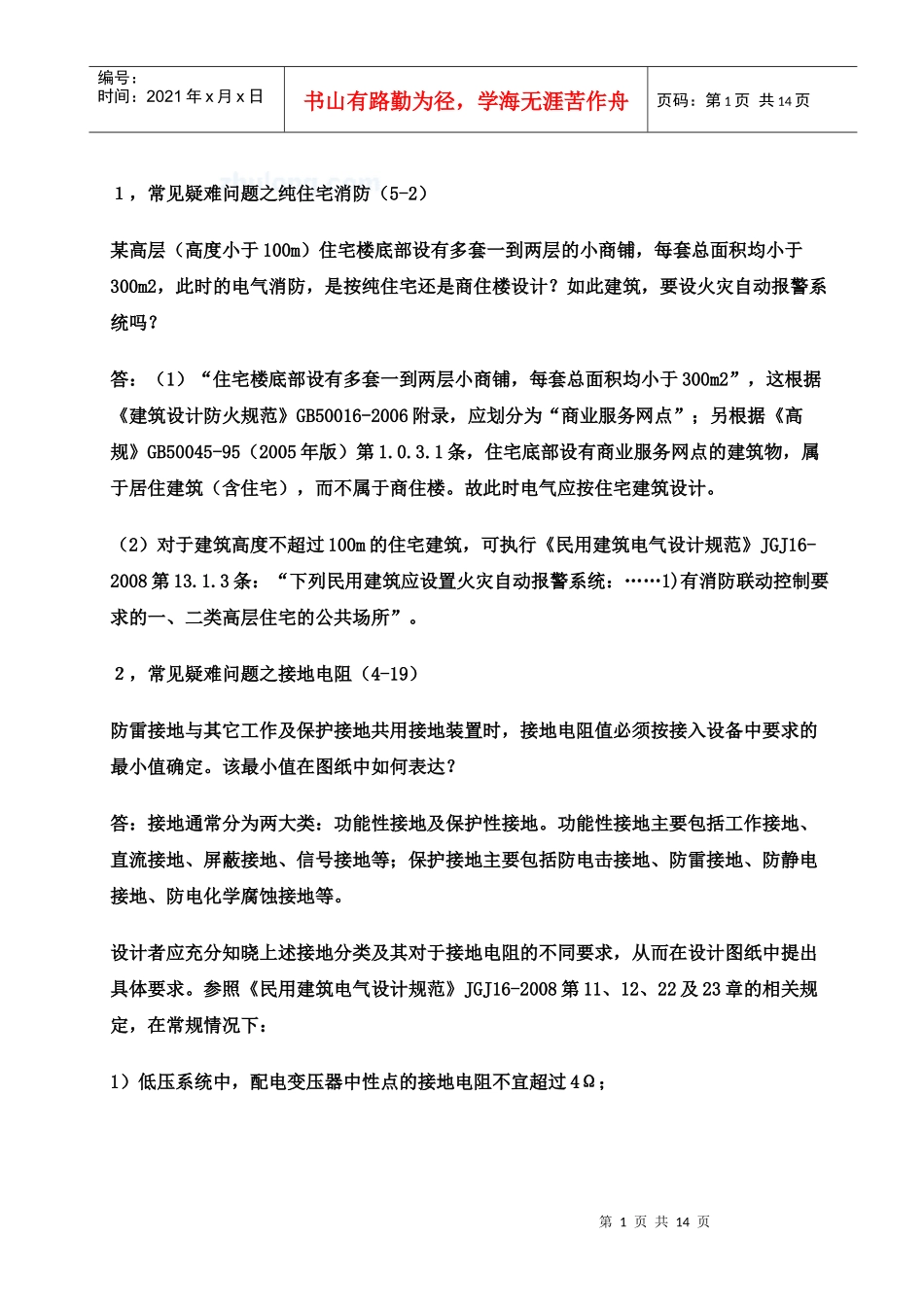

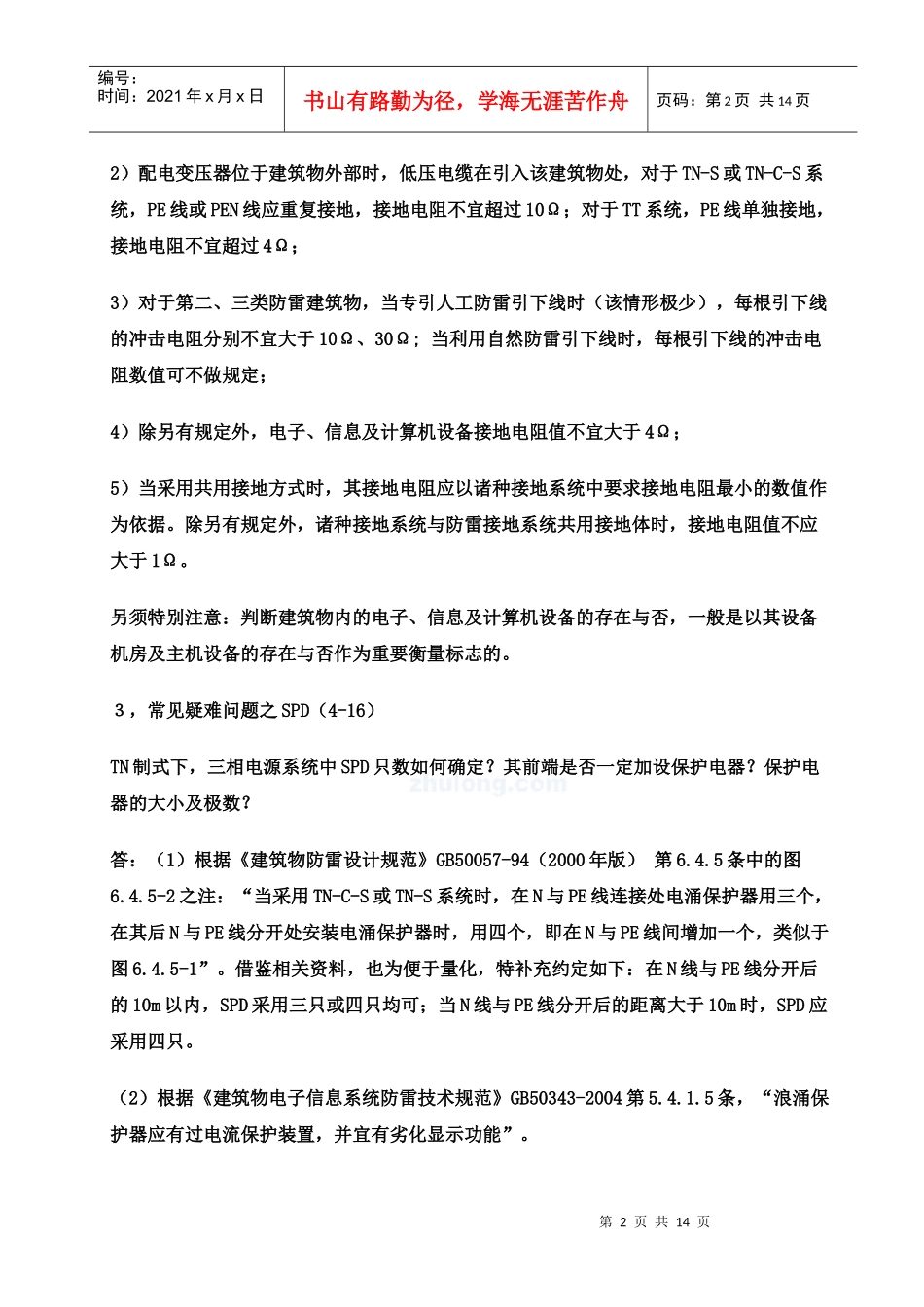

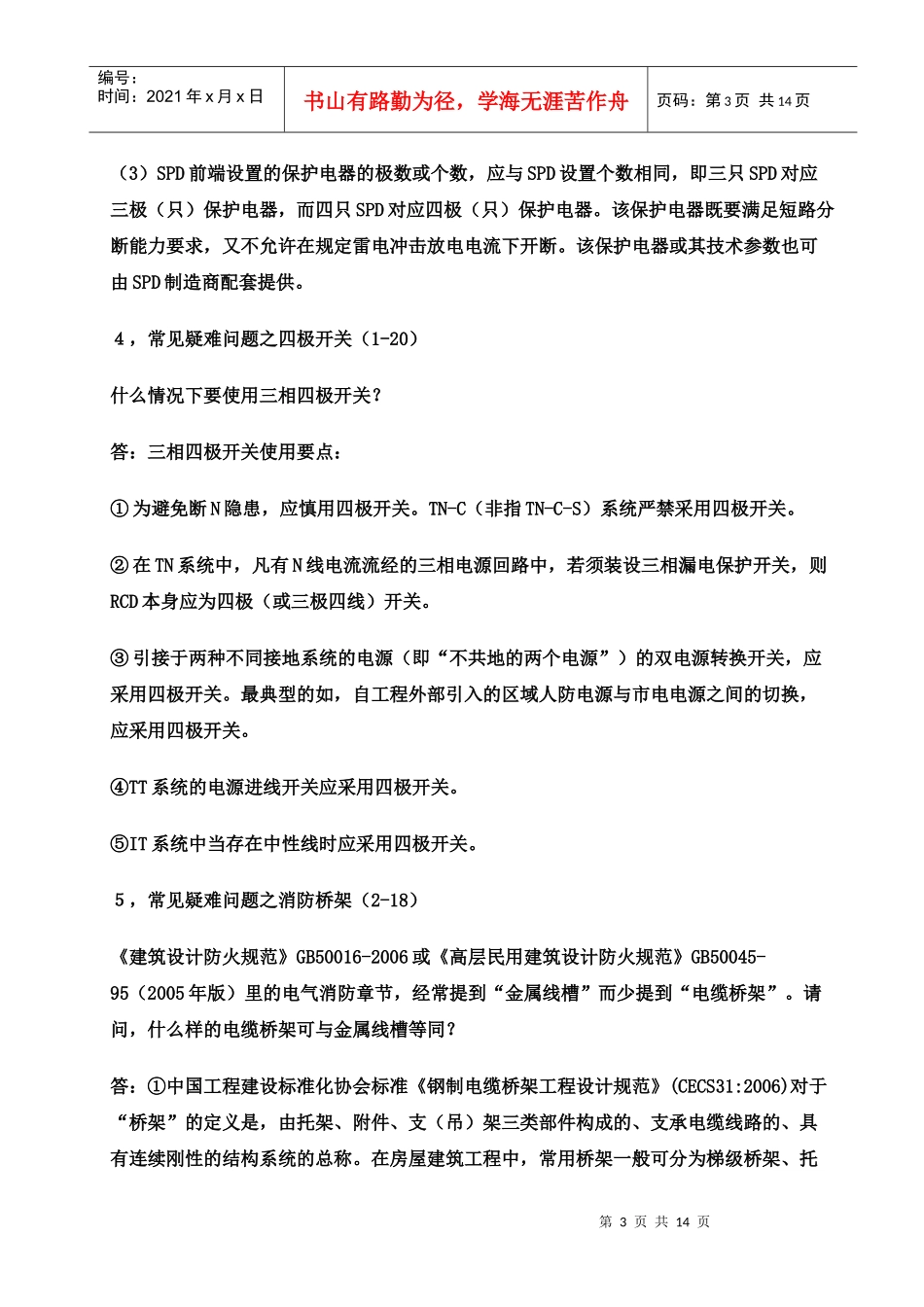

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页１，常见疑难问题之纯住宅消防（5-2）某高层（高度小于100m）住宅楼底部设有多套一到两层的小商铺，每套总面积均小于300m2，此时的电气消防，是按纯住宅还是商住楼设计？如此建筑，要设火灾自动报警系统吗？答：（1）“住宅楼底部设有多套一到两层小商铺，每套总面积均小于300m2”，这根据《建筑设计防火规范》GB50016-2006附录，应划分为“商业服务网点”；另根据《高规》GB50045-95（2005年版）第1.0.3.1条，住宅底部设有商业服务网点的建筑物，属于居住建筑（含住宅），而不属于商住楼。故此时电气应按住宅建筑设计。（2）对于建筑高度不超过100m的住宅建筑，可执行《民用建筑电气设计规范》JGJ16-2008第13.1.3条：“下列民用建筑应设置火灾自动报警系统：……1)有消防联动控制要求的一、二类高层住宅的公共场所”。２，常见疑难问题之接地电阻（4-19）防雷接地与其它工作及保护接地共用接地装置时，接地电阻值必须按接入设备中要求的最小值确定。该最小值在图纸中如何表达？答：接地通常分为两大类：功能性接地及保护性接地。功能性接地主要包括工作接地、直流接地、屏蔽接地、信号接地等；保护接地主要包括防电击接地、防雷接地、防静电接地、防电化学腐蚀接地等。设计者应充分知晓上述接地分类及其对于接地电阻的不同要求，从而在设计图纸中提出具体要求。参照《民用建筑电气设计规范》JGJ16-2008第11、12、22及23章的相关规定，在常规情况下：1）低压系统中，配电变压器中性点的接地电阻不宜超过4Ω；第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页2）配电变压器位于建筑物外部时，低压电缆在引入该建筑物处，对于TN-S或TN-C-S系统，PE线或PEN线应重复接地，接地电阻不宜超过10Ω；对于TT系统，PE线单独接地，接地电阻不宜超过4Ω；3）对于第二、三类防雷建筑物，当专引人工防雷引下线时（该情形极少），每根引下线的冲击电阻分别不宜大于10Ω、30Ω;当利用自然防雷引下线时，每根引下线的冲击电阻数值可不做规定；4）除另有规定外，电子、信息及计算机设备接地电阻值不宜大于4Ω；5）当采用共用接地方式时，其接地电阻应以诸种接地系统中要求接地电阻最小的数值作为依据。除另有规定外，诸种接地系统与防雷接地系统共用接地体时，接地电阻值不应大于1Ω。另须特别注意：判断建筑物内的电子、信息及计算机设备的存在与否，一般是以其设备机房及主机设备的存在与否作为重要衡量标志的。３，常见疑难问题之SPD（4-16）TN制式下，三相电源系统中SPD只数如何确定？其前端是否一定加设保护电器？保护电器的大小及极数？答：（1）根据《建筑物防雷设计规范》GB50057-94（2000年版）第6.4.5条中的图6.4.5-2之注：“当采用TN-C-S或TN-S系统时，在N与PE线连接处电涌保护器用三个，在其后N与PE线分开处安装电涌保护器时，用四个，即在N与PE线间增加一个，类似于图6.4.5-1”。借鉴相关资料，也为便于量化，特补充约定如下：在N线与PE线分开后的10m以内，SPD采用三只或四只均可；当N线与PE线分开后的距离大于10m时，SPD应采用四只。（2）根据《建筑物电子信息系统防雷技术规范》GB50343-2004第5.4.1.5条，“浪涌保护器应有过电流保护装置，并宜有劣化显示功能”。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页（3）SPD前端设置的保护电器的极数或个数，应与SPD设置个数相同，即三只SPD对应三极（只）保护电器，而四只SPD对应四极（只）保护电器。该保护电器既要满足短路分断能力要求，又不允许在规定雷电冲击放电电流下开断。该保护电器或其技术参数也可由SPD制造商配套提供。４，常见疑难问题之四极开关（1-20）什么情况下要使用三相四极开关？答：三相四极开关使用要点：①为避免断N隐患，应慎用四极开关。TN-C（非指TN-C-S）系统严禁采用四极开关。②在TN系统中，凡有N线电流流经的三相电源回路中，若须装设三相漏电保护开关，则RCD本身应为四极（或三极四线）开关。③引接于两种不同接地...
