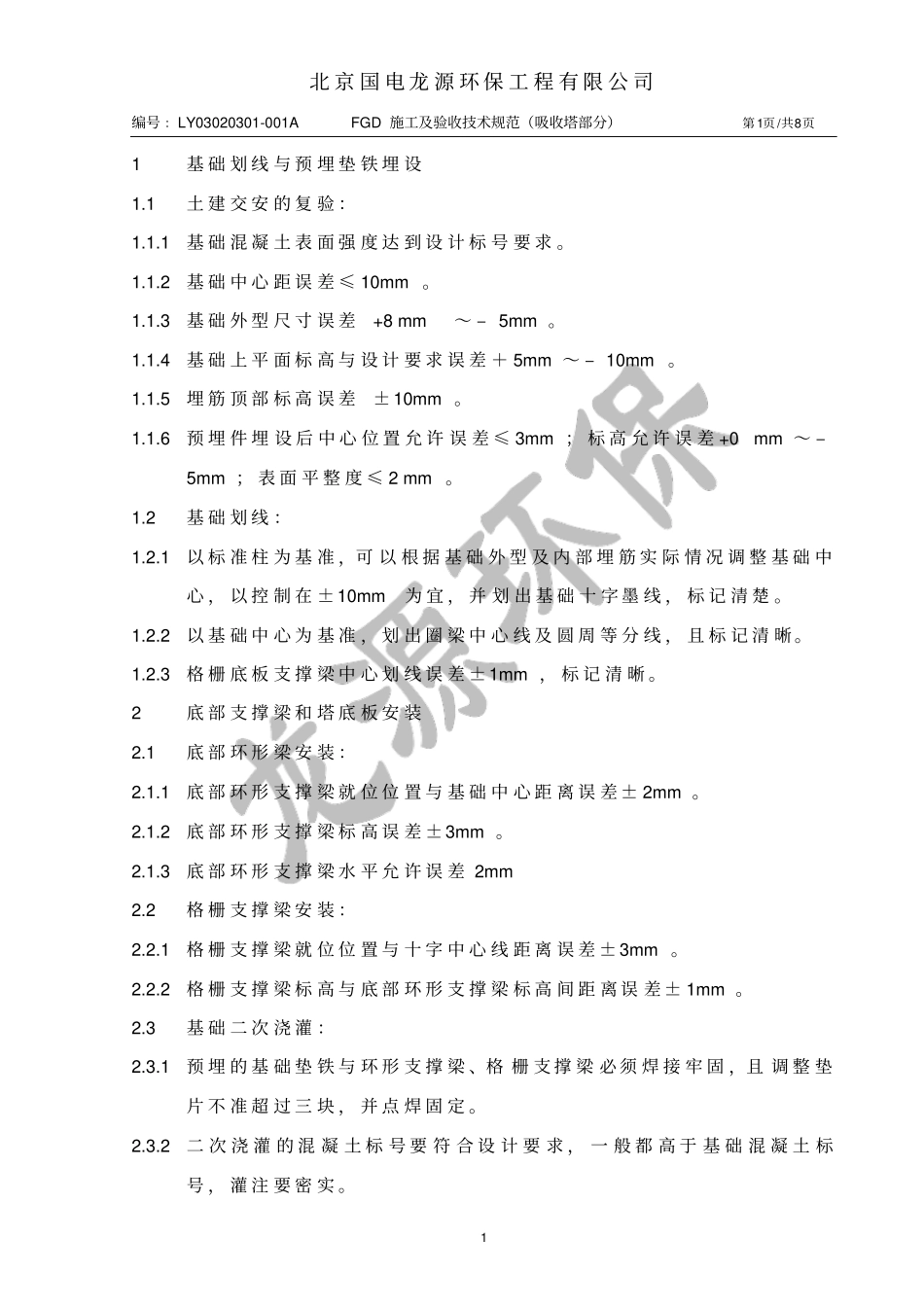

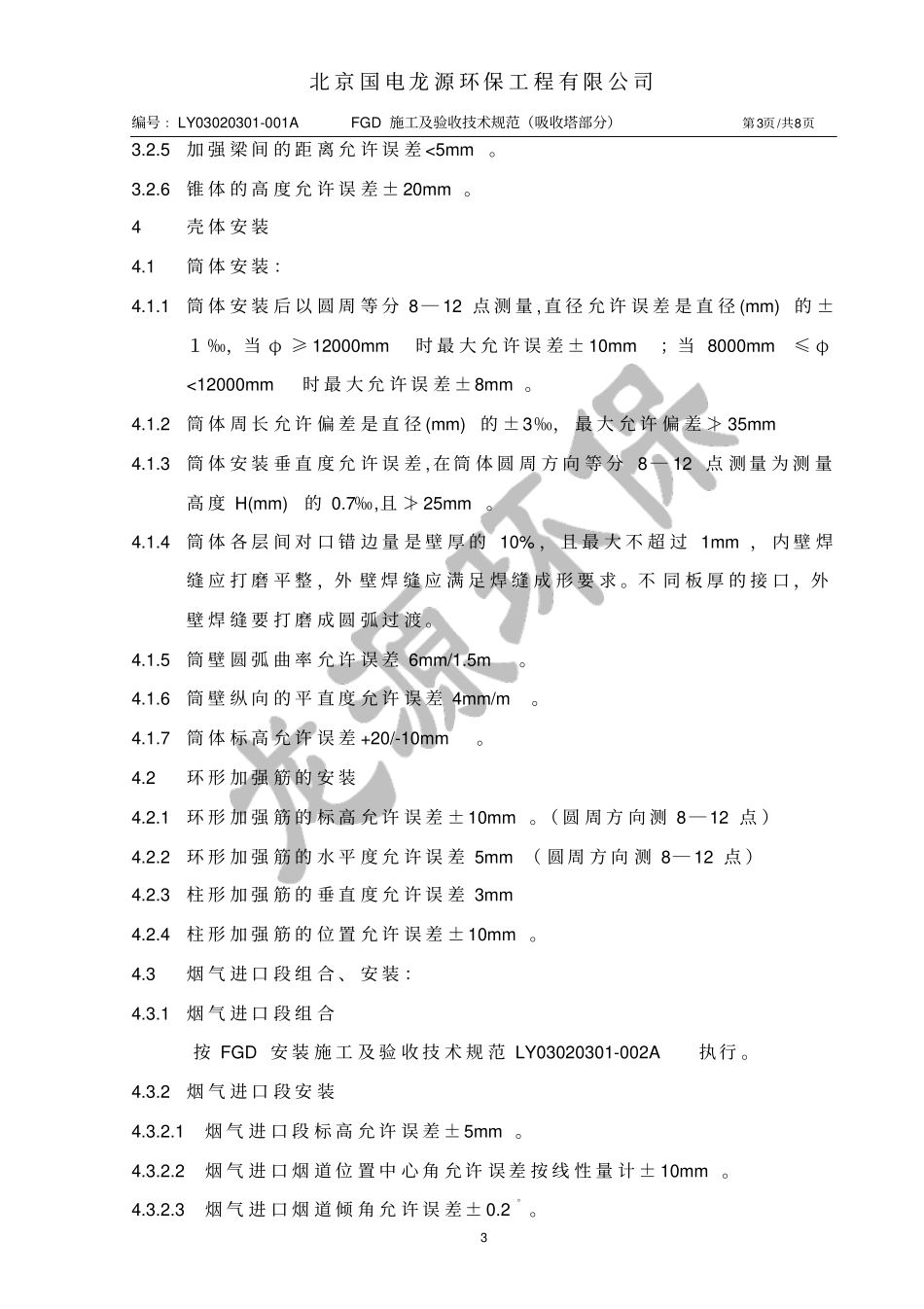

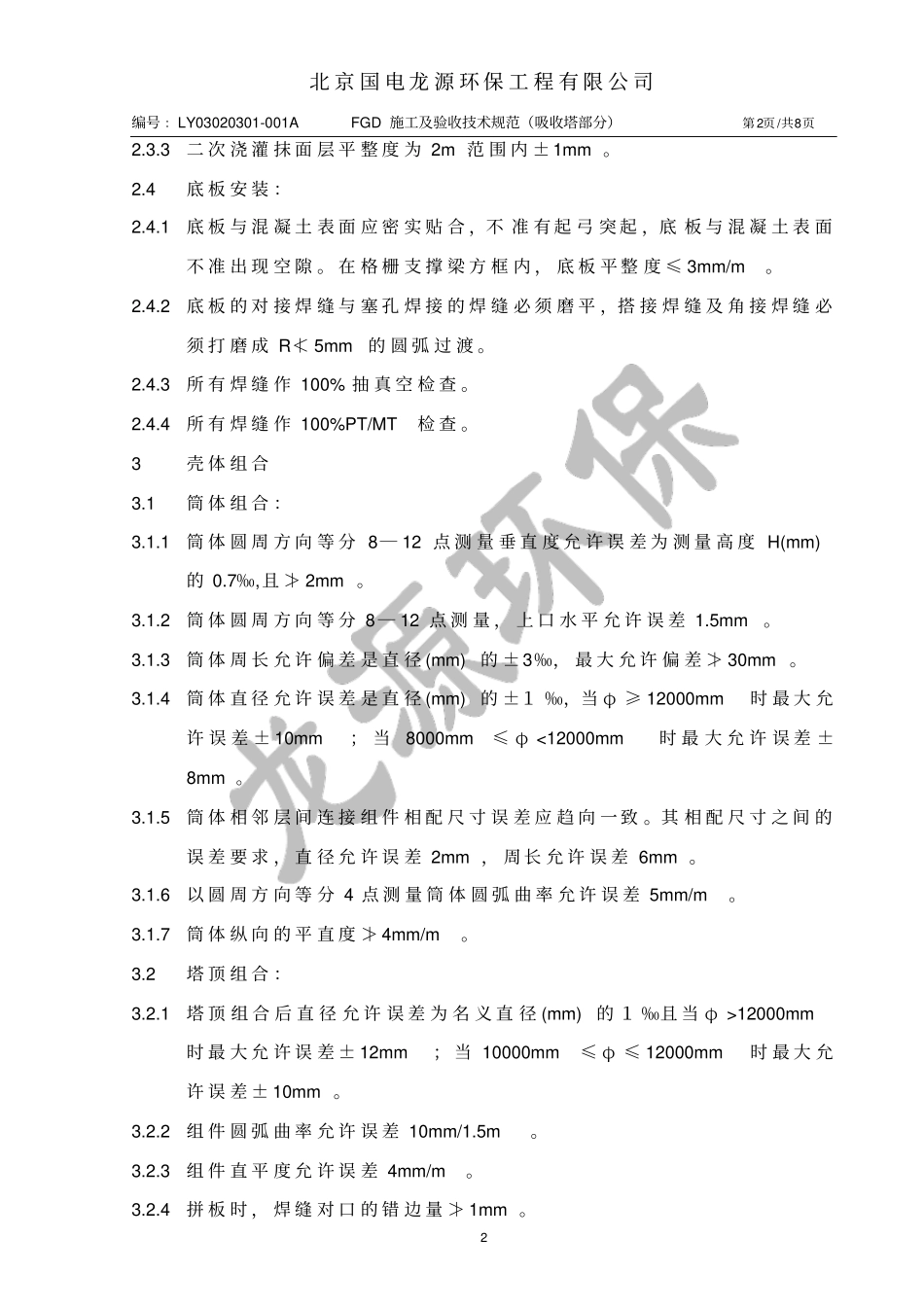

北京国电龙源环保工程有限公司编号：LY03020301-001AFGD施工及验收技术规范（吸收塔部分）第1页/共8页11基础划线与预埋垫铁埋设1.1土建交安的复验：1.1.1基础混凝土表面强度达到设计标号要求。1.1.2基础中心距误差≤10mm。1.1.3基础外型尺寸误差+8mm～–5mm。1.1.4基础上平面标高与设计要求误差＋5mm～–10mm。1.1.5埋筋顶部标高误差±10mm。1.1.6预埋件埋设后中心位置允许误差≤3mm；标高允许误差+0mm～–5mm；表面平整度≤2mm。1.2基础划线：1.2.1以标准柱为基准，可以根据基础外型及内部埋筋实际情况调整基础中心，以控制在±10mm为宜，并划出基础十字墨线，标记清楚。1.2.2以基础中心为基准，划出圈梁中心线及圆周等分线，且标记清晰。1.2.3格栅底板支撑梁中心划线误差±1mm，标记清晰。2底部支撑梁和塔底板安装2.1底部环形梁安装：2.1.1底部环形支撑梁就位位置与基础中心距离误差±2mm。2.1.2底部环形支撑梁标高误差±3mm。2.1.3底部环形支撑梁水平允许误差2mm2.2格栅支撑梁安装：2.2.1格栅支撑梁就位位置与十字中心线距离误差±3mm。2.2.2格栅支撑梁标高与底部环形支撑梁标高间距离误差±1mm。2.3基础二次浇灌：2.3.1预埋的基础垫铁与环形支撑梁、格栅支撑梁必须焊接牢固，且调整垫片不准超过三块，并点焊固定。2.3.2二次浇灌的混凝土标号要符合设计要求，一般都高于基础混凝土标号，灌注要密实。北京国电龙源环保工程有限公司编号：LY03020301-001AFGD施工及验收技术规范（吸收塔部分）第2页/共8页22.3.3二次浇灌抹面层平整度为2m范围内±1mm。2.4底板安装：2.4.1底板与混凝土表面应密实贴合，不准有起弓突起，底板与混凝土表面不准出现空隙。在格栅支撑梁方框内，底板平整度≤3mm/m。2.4.2底板的对接焊缝与塞孔焊接的焊缝必须磨平，搭接焊缝及角接焊缝必须打磨成R≮5mm的圆弧过渡。2.4.3所有焊缝作100%抽真空检查。2.4.4所有焊缝作100%PT/MT检查。3壳体组合3.1筒体组合：3.1.1筒体圆周方向等分8―12点测量垂直度允许误差为测量高度H(mm)的0.7‰,且≯2mm。3.1.2筒体圆周方向等分8―12点测量，上口水平允许误差1.5mm。3.1.3筒体周长允许偏差是直径(mm)的±3‰，最大允许偏差≯30mm。3.1.4筒体直径允许误差是直径(mm)的±１‰，当φ≥12000mm时最大允许误差±10mm；当8000mm≤φ<12000mm时最大允许误差±8mm。3.1.5筒体相邻层间连接组件相配尺寸误差应趋向一致。其相配尺寸之间的误差要求，直径允许误差2mm，周长允许误差6mm。3.1.6以圆周方向等分4点测量筒体圆弧曲率允许误差5mm/m。3.1.7筒体纵向的平直度≯4mm/m。3.2塔顶组合：3.2.1塔顶组合后直径允许误差为名义直径(mm)的１‰且当φ>12000mm时最大允许误差±12mm；当10000mm≤φ≤12000mm时最大允许误差±10mm。3.2.2组件圆弧曲率允许误差10mm/1.5m。3.2.3组件直平度允许误差4mm/m。3.2.4拼板时，焊缝对口的错边量≯1mm。北京国电龙源环保工程有限公司编号：LY03020301-001AFGD施工及验收技术规范（吸收塔部分）第3页/共8页33.2.5加强梁间的距离允许误差<5mm。3.2.6锥体的高度允许误差±20mm。4壳体安装4.1筒体安装：4.1.1筒体安装后以圆周等分8―12点测量,直径允许误差是直径(mm)的±１‰，当φ≥12000mm时最大允许误差±10mm；当8000mm≤φ<12000mm时最大允许误差±8mm。4.1.2筒体周长允许偏差是直径(mm)的±3‰，最大允许偏差≯35mm4.1.3筒体安装垂直度允许误差,在筒体圆周方向等分8―12点测量为测量高度H(mm)的0.7‰,且≯25mm。4.1.4筒体各层间对口错边量是壁厚的10%，且最大不超过1mm，内壁焊缝应打磨平整，外壁焊缝应满足焊缝成形要求。不同板厚的接口，外壁焊缝要打磨成圆弧过渡。4.1.5筒壁圆弧曲率允许误差6mm/1.5m。4.1.6筒壁纵向的平直度允许误差4mm/m。4.1.7筒体标高允许误差+20/-10mm。4.2环形加强筋的安装4.2.1环形加强筋的标高允许误差±10mm。（圆周方向测8―12点）4.2.2环形加强筋的水平度允许误差5mm（圆周方向测8―12点）4.2.3柱形加强筋的垂直度允许误差3mm4.2.4柱形加强筋的位置允许误差±10mm。4.3烟气进口段组合、安装：4.3.1烟气进口段组合按FGD安装施工及验收技术规范LY03020301-002A执行。4.3.2...
