出入口、风道钻孔桩(旋挖法)施工技术、环境与职业健康安全交底书VIP免费

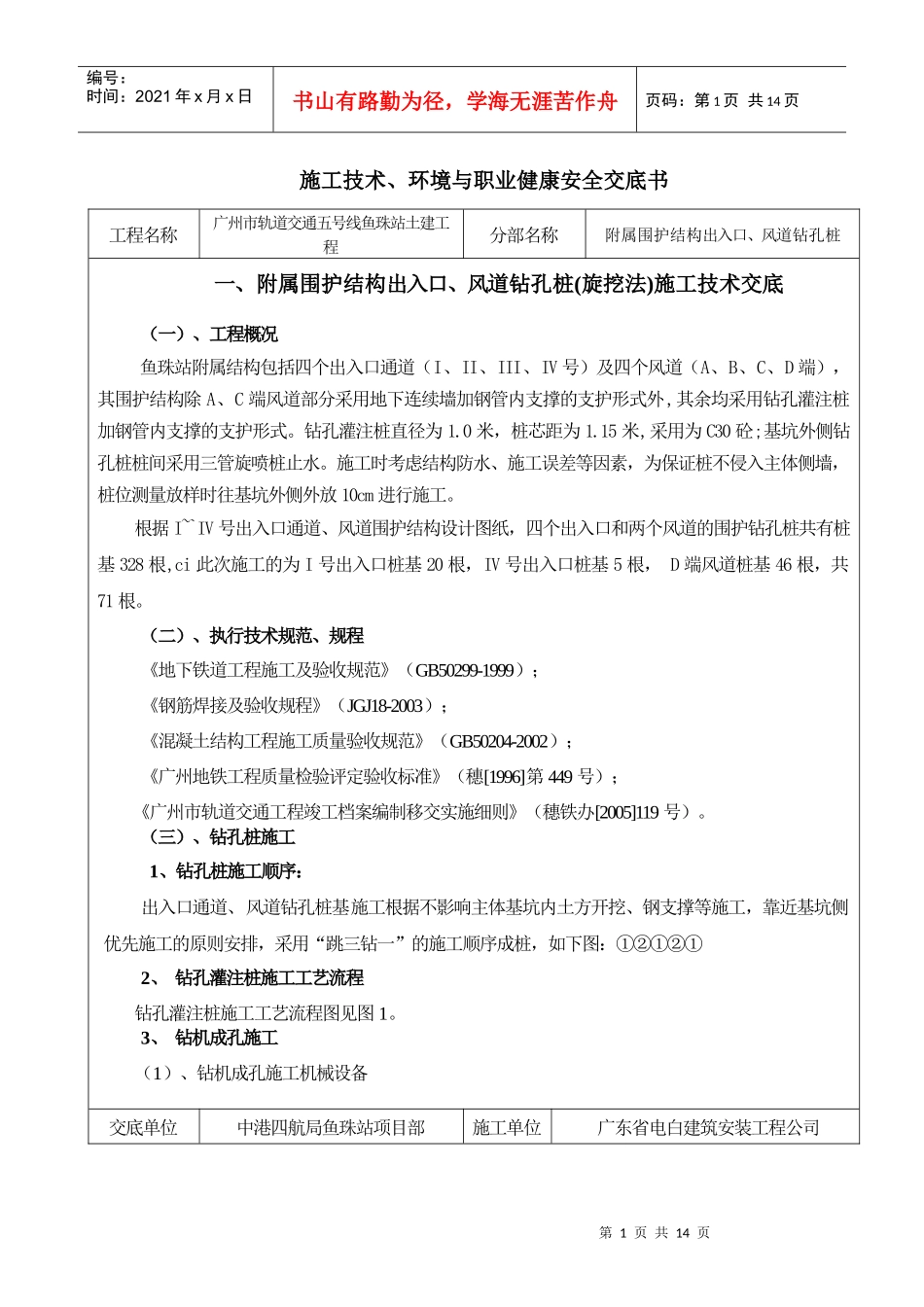

出入口、风道钻孔桩(旋挖法)施工技术、环境与职业健康安全交底书_第1页
1/14

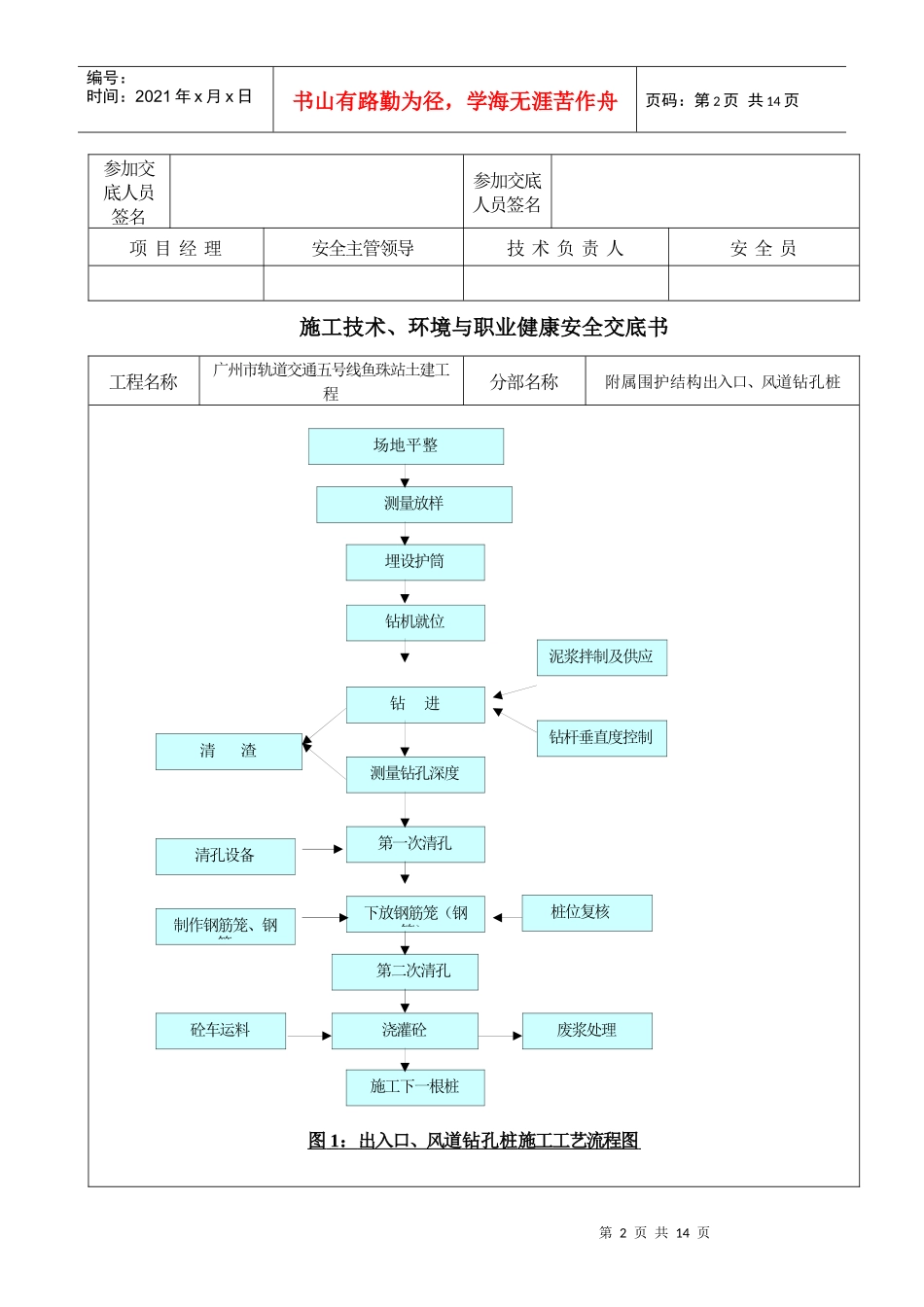

出入口、风道钻孔桩(旋挖法)施工技术、环境与职业健康安全交底书_第2页
2/14
出入口、风道钻孔桩(旋挖法)施工技术、环境与职业健康安全交底书_第3页
3/14
第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共14页施工技术、环境与职业健康安全交底书工程名称广州市轨道交通五号线鱼珠站土建工程分部名称附属围护结构出入口、风道钻孔桩一、附属围护结构出入口、风道钻孔桩(旋挖法)施工技术交底(一)、工程概况鱼珠站附属结构包括四个出入口通道(I、II、III、IV号)及四个风道(A、B、C、D端),其围护结构除A、C端风道部分采用地下连续墙加钢管内支撑的支护形式外,其余均采用钻孔灌注桩加钢管内支撑的支护形式。钻孔灌注桩直径为1.0米,桩芯距为1.15米,采用为C30砼;基坑外侧钻孔桩桩间采用三管旋喷桩止水。施工时考虑结构防水、施工误差等因素,为保证桩不侵入主体侧墙,桩位测量放样时往基坑外侧外放10cm进行施工。根据I~`IV号出入口通道、风道围护结构设计图纸,四个出入口和两个风道的围护钻孔桩共有桩基328根,ci此次施工的为I号出入口桩基20根,IV号出入口桩基5根,D端风道桩基46根,共71根。(二)、执行技术规范、规程《地下铁道工程施工及验收规范》(GB50299-1999);《钢筋焊接及验收规程》(JGJ18-2003);《混凝土结构工程施工质量验收规范》(GB50204-2002);《广州地铁工程质量检验评定验收标准》(穗[1996]第449号);《广州市轨道交通工程竣工档案编制移交实施细则》(穗铁办[2005]119号)。(三)、钻孔桩施工1、钻孔桩施工顺序:出入口通道、风道钻孔桩基施工根据不影响主体基坑内土方开挖、钢支撑等施工,靠近基坑侧优先施工的原则安排,采用“跳三钻一”的施工顺序成桩,如下图:①②①②①2、钻孔灌注桩施工工艺流程钻孔灌注桩施工工艺流程图见图1。3、钻机成孔施工(1)、钻机成孔施工机械设备交底单位中港四航局鱼珠站项目部施工单位广东省电白建筑安装工程公司第2页共14页第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页参加交底人员签名参加交底人员签名项目经理安全主管领导技术负责人安全员施工技术、环境与职业健康安全交底书工程名称广州市轨道交通五号线鱼珠站土建工程分部名称附属围护结构出入口、风道钻孔桩图1:出入口、风道钻孔桩施工工艺流程图场地平整测量放样埋设护筒钻机就位钻进测量钻孔深度清渣第一次清孔下放钢筋笼(钢管)第二次清孔施工下一根桩清孔设备制作钢筋笼、钢管砼车运料桩位复核废浆处理泥浆拌制及供应浇灌砼钻杆垂直度控制第3页共14页第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共14页交底单位中港四航局鱼珠站项目部施工单位广东省电白建筑安装工程公司参加交底人员签名参加交底人员签名项目经理安全主管领导技术负责人安全员施工技术、环境与职业健康安全交底书工程名称广州市轨道交通五号线鱼珠站土建工程分部名称附属围护结构出入口、风道钻孔桩第4页共14页第3页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共14页1)、钻机本工程附属结构钻孔桩直径为φ1000mm,采用旋转钻机成孔,选用1台意大利产R312型旋挖钻机进行施工。2)、泥浆制作及供浆泵根据现场场地安排,在十四号线南北基坑各设置一个储浆池和一个沉淀池,其容量应至少满足5根桩同时施工的需要。钻进时每根桩采用一台3PN泥浆泵抽浆供浆,进行正循环钻孔施工。3)、钻机性能钻机性能见表1。表1:R312型旋挖钻机性能表钻机最大钻深(m)钻头最大直径(mm)钻机功率(KW)钻机重量(kg)行走方式备注40200023030000履带自行式4)、钻杆与钢丝绳的连接在钻杆锥顶和提升钢丝绳之间,用“9”字环连接,以保证钻头自动转向,防止形成梅花孔。转向装置选用合金套、转向套等型式。钢丝绳选用优质、柔软、无断丝者,且其安全系数不得少于12。连接吊环处的短绳和主绳(起吊钢丝绳)的卡扣不得少于3个,各卡扣应受力均匀。在钢丝绳与吊环弯曲处应安装槽形护铁(俗称马眼),以防扭曲及磨损。(2)、主要工序施工方法1)、测量定位及埋设护筒ⅰ.根据施工图纸用全站仪进行桩位放样,放样时应根据考虑结构防水、施工误差等因素,保证桩不侵入主体侧墙,实际放样时往基坑外放10cm;放样后施...
