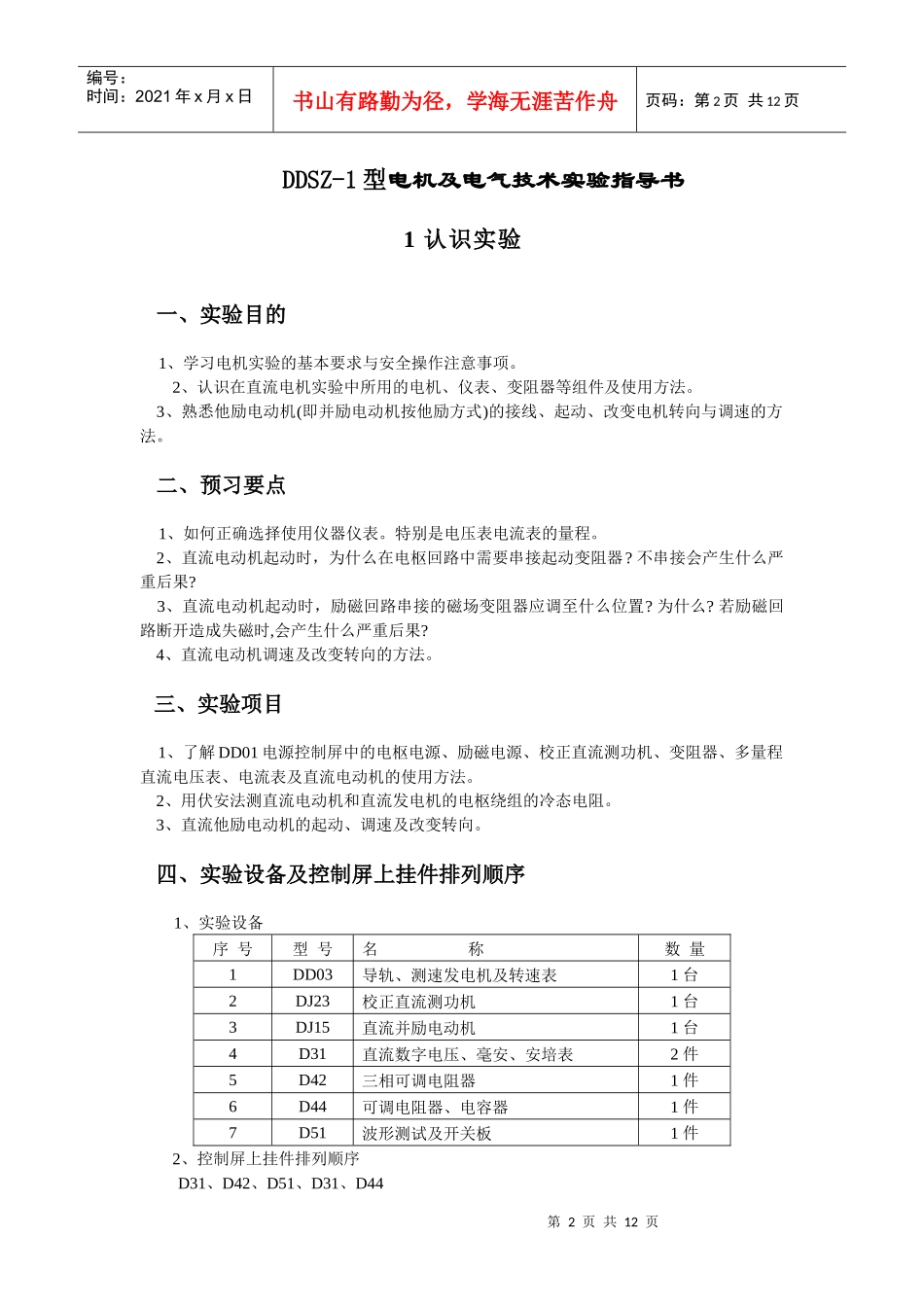

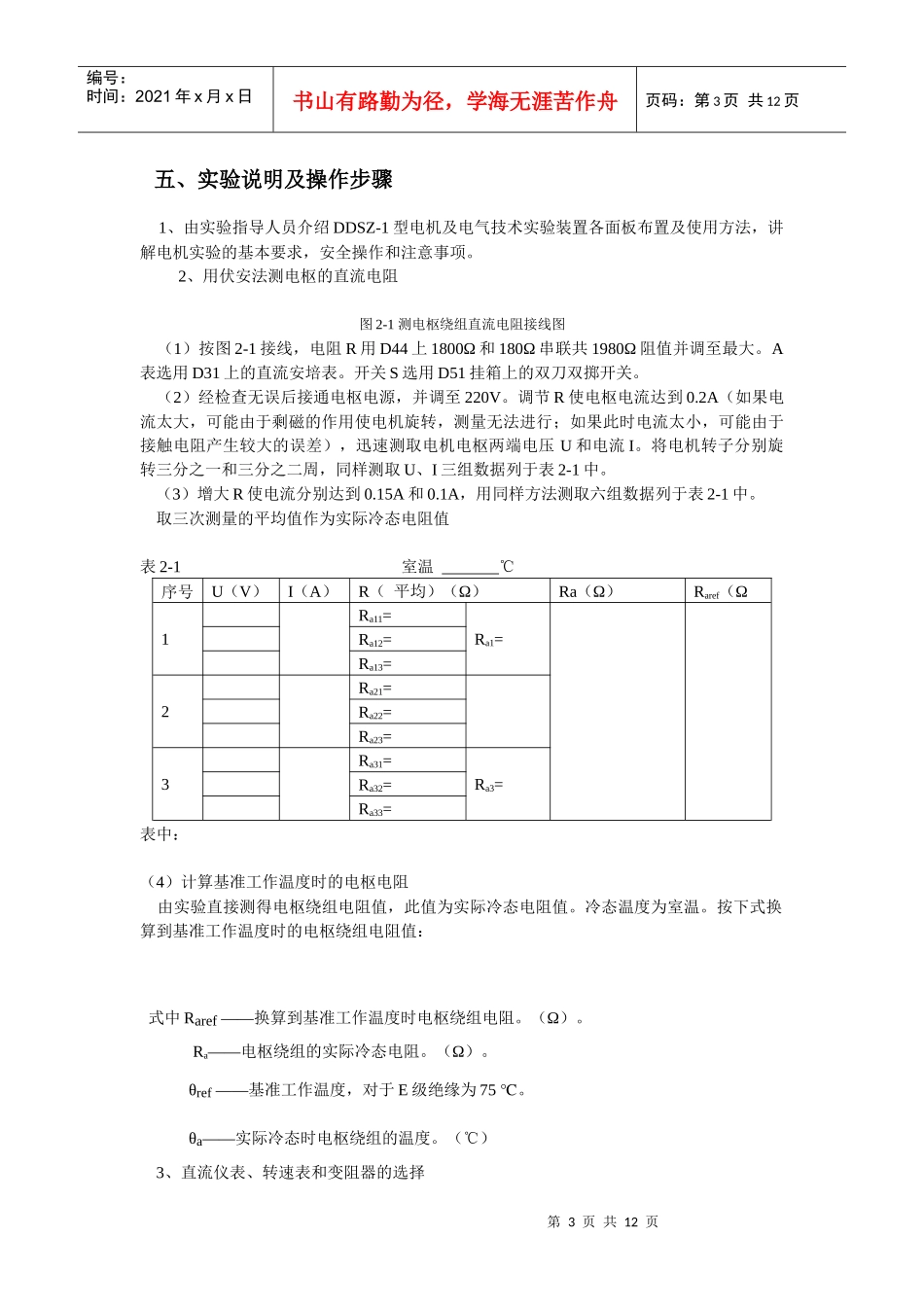

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页DDSZ-1型电机及电气技术实验指导书1认识实验一、实验目的1、学习电机实验的基本要求与安全操作注意事项。2、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。3、熟悉他励电动机(即并励电动机按他励方式)的接线、起动、改变电机转向与调速的方法。二、预习要点1、如何正确选择使用仪器仪表。特别是电压表电流表的量程。2、直流电动机起动时，为什么在电枢回路中需要串接起动变阻器?不串接会产生什么严重后果?3、直流电动机起动时，励磁回路串接的磁场变阻器应调至什么位置?为什么?若励磁回路断开造成失磁时,会产生什么严重后果?4、直流电动机调速及改变转向的方法。三、实验项目1、了解DD01电源控制屏中的电枢电源、励磁电源、校正直流测功机、变阻器、多量程直流电压表、电流表及直流电动机的使用方法。2、用伏安法测直流电动机和直流发电机的电枢绕组的冷态电阻。3、直流他励电动机的起动、调速及改变转向。四、实验设备及控制屏上挂件排列顺序1、实验设备序号型号名称数量1DD03导轨、测速发电机及转速表1台2DJ23校正直流测功机1台3DJ15直流并励电动机1台4D31直流数字电压、毫安、安培表2件5D42三相可调电阻器1件6D44可调电阻器、电容器1件7D51波形测试及开关板1件2、控制屏上挂件排列顺序D31、D42、D51、D31、D44第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页五、实验说明及操作步骤1、由实验指导人员介绍DDSZ-1型电机及电气技术实验装置各面板布置及使用方法，讲解电机实验的基本要求，安全操作和注意事项。2、用伏安法测电枢的直流电阻图2-1测电枢绕组直流电阻接线图（1）按图2-1接线，电阻R用D44上1800Ω和180Ω串联共1980Ω阻值并调至最大。A表选用D31上的直流安培表。开关S选用D51挂箱上的双刀双掷开关。（2）经检查无误后接通电枢电源，并调至220V。调节R使电枢电流达到0.2A（如果电流太大，可能由于剩磁的作用使电机旋转，测量无法进行；如果此时电流太小，可能由于接触电阻产生较大的误差），迅速测取电机电枢两端电压U和电流I。将电机转子分别旋转三分之一和三分之二周，同样测取U、I三组数据列于表2-1中。（3）增大R使电流分别达到0.15A和0.1A，用同样方法测取六组数据列于表2-1中。取三次测量的平均值作为实际冷态电阻值表2-1室温℃序号U（V）I（A）R（平均）（Ω）Ra（Ω）Raref（Ω1Ra11=Ra1=Ra12=Ra13=2Ra21=Ra22=Ra23=3Ra31=Ra3=Ra32=Ra33=表中：（4）计算基准工作温度时的电枢电阻由实验直接测得电枢绕组电阻值，此值为实际冷态电阻值。冷态温度为室温。按下式换算到基准工作温度时的电枢绕组电阻值：式中Raref——换算到基准工作温度时电枢绕组电阻。（Ω）。Ra——电枢绕组的实际冷态电阻。（Ω）。θref——基准工作温度，对于E级绝缘为75℃。θa——实际冷态时电枢绕组的温度。（℃）3、直流仪表、转速表和变阻器的选择第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页直流仪表、转速表量程是根据电机的额定值和实验中可能达到的最大值来选择，变阻器根据实验要求来选用，并按电流的大小选择串联、并联或串并联的接法。（1）电压量程的选择如测量电动机两端为220V的直流电压，选用直流电压表为1000V量程档。（2）电流量程的选择因为直流并励电动机的额定电流为1.2A，测量电枢电流的电表A3可...
