PCB工艺技术培训VIP免费

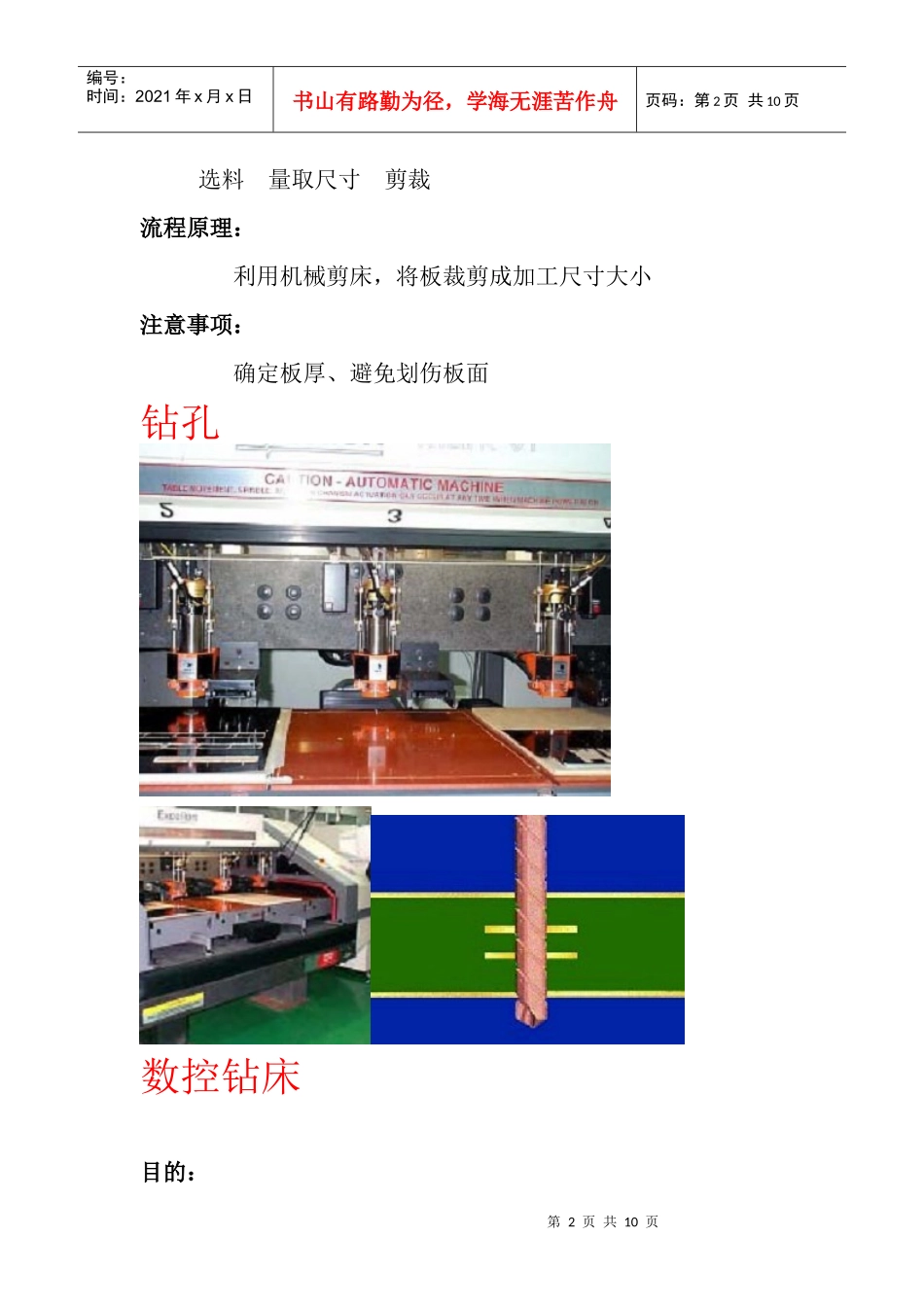

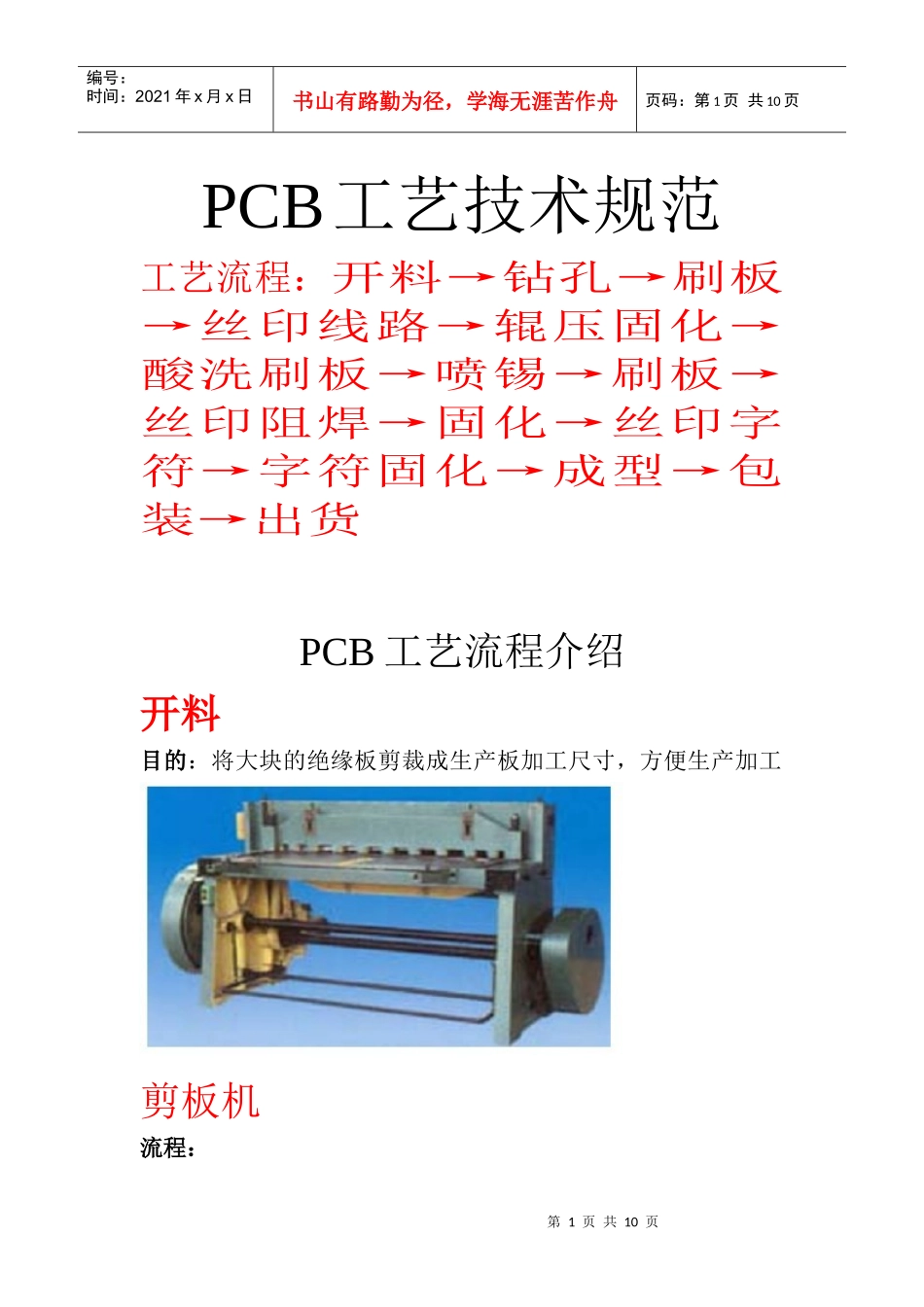

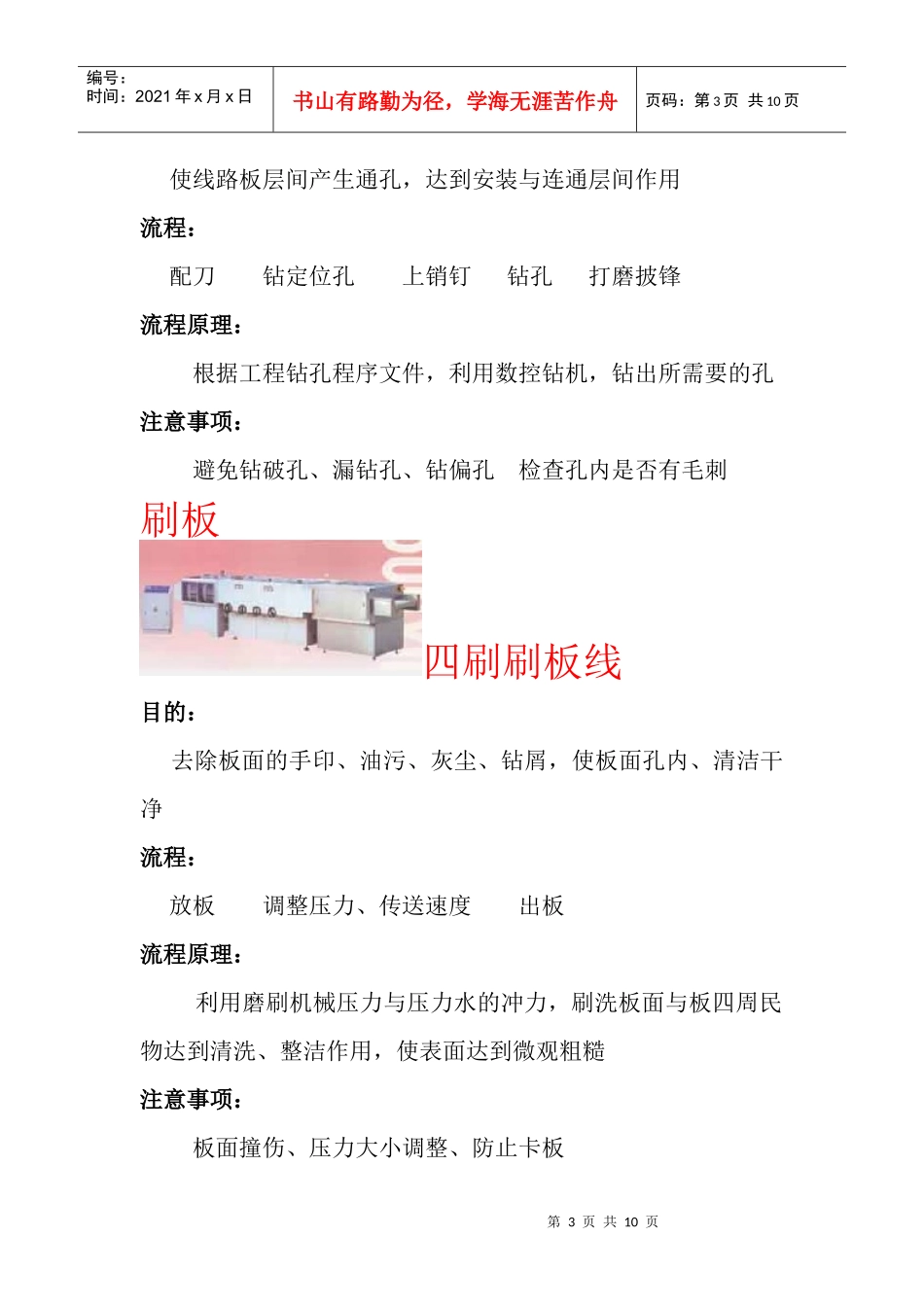

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页PCB工艺技术规范工艺流程：开料→钻孔→刷板→丝印线路→辊压固化→酸洗刷板→喷锡→刷板→丝印阻焊→固化→丝印字符→字符固化→成型→包装→出货PCB工艺流程介绍开料目的：将大块的绝缘板剪裁成生产板加工尺寸，方便生产加工剪板机流程：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页选料量取尺寸剪裁流程原理：利用机械剪床，将板裁剪成加工尺寸大小注意事项：确定板厚、避免划伤板面钻孔数控钻床目的：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页使线路板层间产生通孔，达到安装与连通层间作用流程：配刀钻定位孔上销钉钻孔打磨披锋流程原理：根据工程钻孔程序文件，利用数控钻机，钻出所需要的孔注意事项：避免钻破孔、漏钻孔、钻偏孔检查孔内是否有毛刺刷板四刷刷板线目的：去除板面的手印、油污、灰尘、钻屑，使板面孔内、清洁干净流程：放板调整压力、传送速度出板流程原理：利用磨刷机械压力与压力水的冲力，刷洗板面与板四周民物达到清洗、整洁作用，使表面达到微观粗糙注意事项：板面撞伤、压力大小调整、防止卡板第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页丝印线路目的：在绝缘层上丝印出所需要的导电线路层流程：对位丝印线路放置压板固化流程原理：将所需要的丝网图形用漏印的方法在板面形成图形，再通过压力在板面形成一个平整的表面，经过固化让导电层牢牢的附着在板面上注意事项：对偏位、丝印不清、厚度不均、连线压板不均酸洗刷板四刷刷板线第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页目的：清法板面异物、氧化、手指印、油污，使线路表面达到微观粗糙，增强附着力流程：微蚀水洗机械磨板压力水洗自来水洗吸水冷风吹干燥流程原理：通过微蚀液，去掉板面的氧化铜，然后在尼龙磨刷旋转给一定压力的作用下，清洁板面注意事项：板面氧化、刷断线喷锡目的：在裸露的铜面上涂盖上一层锡，达到保护铜面不氧化，利天焊接作用流程：微蚀涂助焊剂喷锡箔清洗流程原理：通过前处理，清洁铜面的氧化，在铜面上涂上一层助焊剂，后在锡炉中锡与铜形成锡铜合金以保护铜表面不氧第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页化帮助焊接注意事项：锡面粗糙锡面过高喷锡不均不上锡刷板目的：清法板面异物、助焊剂、油污，使线路表面达到微观粗糙，增强附着力流程：水洗机械磨板压力水洗自来水洗吸水冷风吹干燥流程原理：通过尼龙磨刷旋转给一定压力的作用下，清洁板面注意事项：锡面氧化、刷断线阻焊字符第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页目的：在板面涂上一层阻焊，通过阻焊图形在丝网上挡住要焊接的盘与孔，留下焊接以外的地方涂上阻焊，起到防止焊接短路，然后在所需要焊接元件的地方丝印上字符，起到标识作用、以便于装配、维修流程：对位丝印阻焊固化丝印字符固化流程原理：将做好图形的网版经过对位固定后，在非焊接的地方丝印上一层阻焊油墨，经过热固化后在需要安装元件的地方丝印上字符，热固化后牢牢附着在板表面注意事项：阻焊杂物、对偏位、阻焊上焊盘、阻焊划伤、字符上焊盘、字符模糊、字符不清阻焊字符第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页外形目的：加工形成客户的有效尺寸大小流程：打销钉孔上销钉定位上板铣板流程原理：将板定位好，利用数控铣床对板进行外形加工注意事项：放反板撞伤板划伤包装第9页共10页第8页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共10页目的：将合格的板包装成易于运送、保存流程：成品检查清点数量包装流程原理：利用真空包装机将板包成扎注意事项：撞伤板混板第10页共10页第9页共10页编号：时间：2021年x月x...
