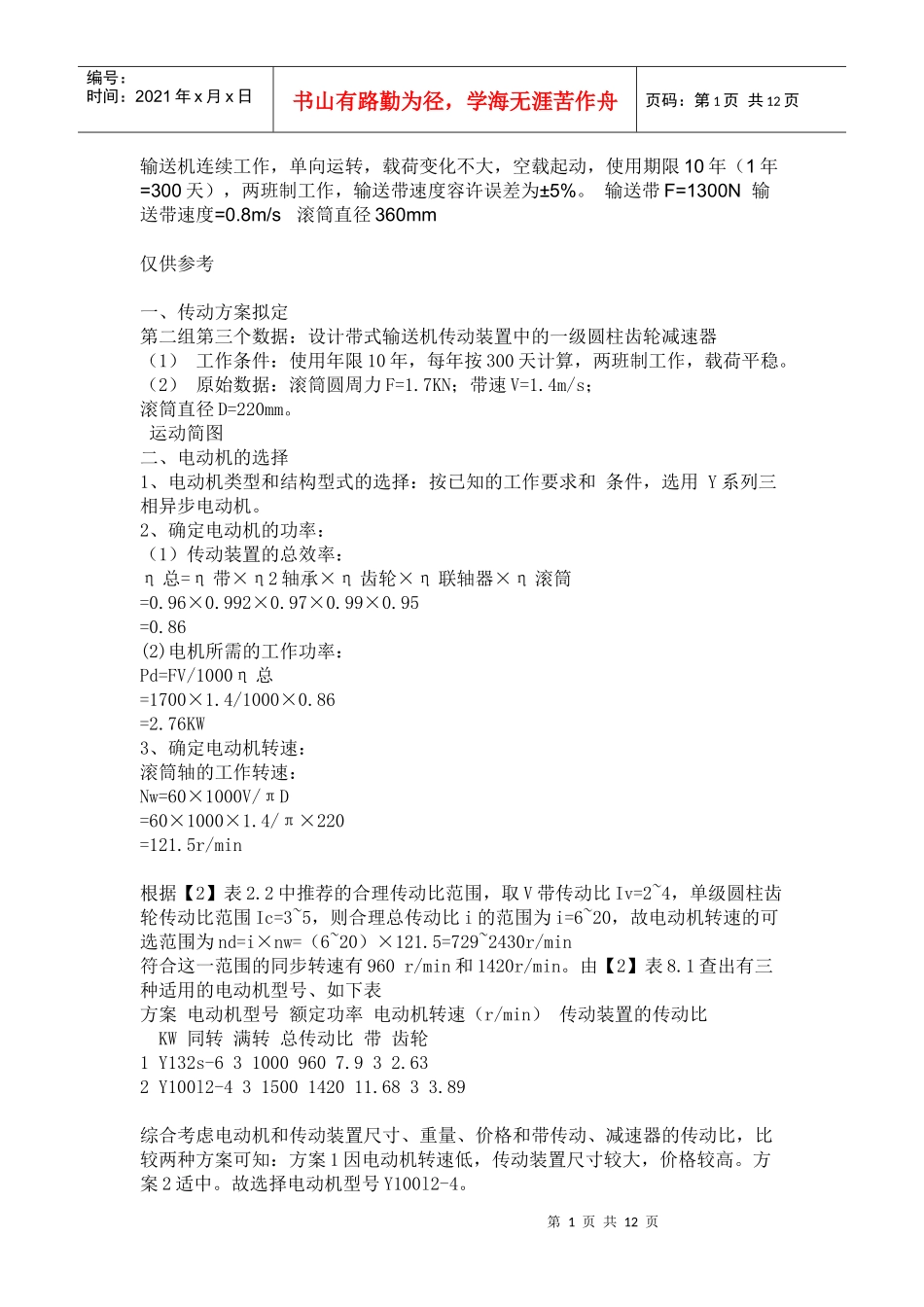

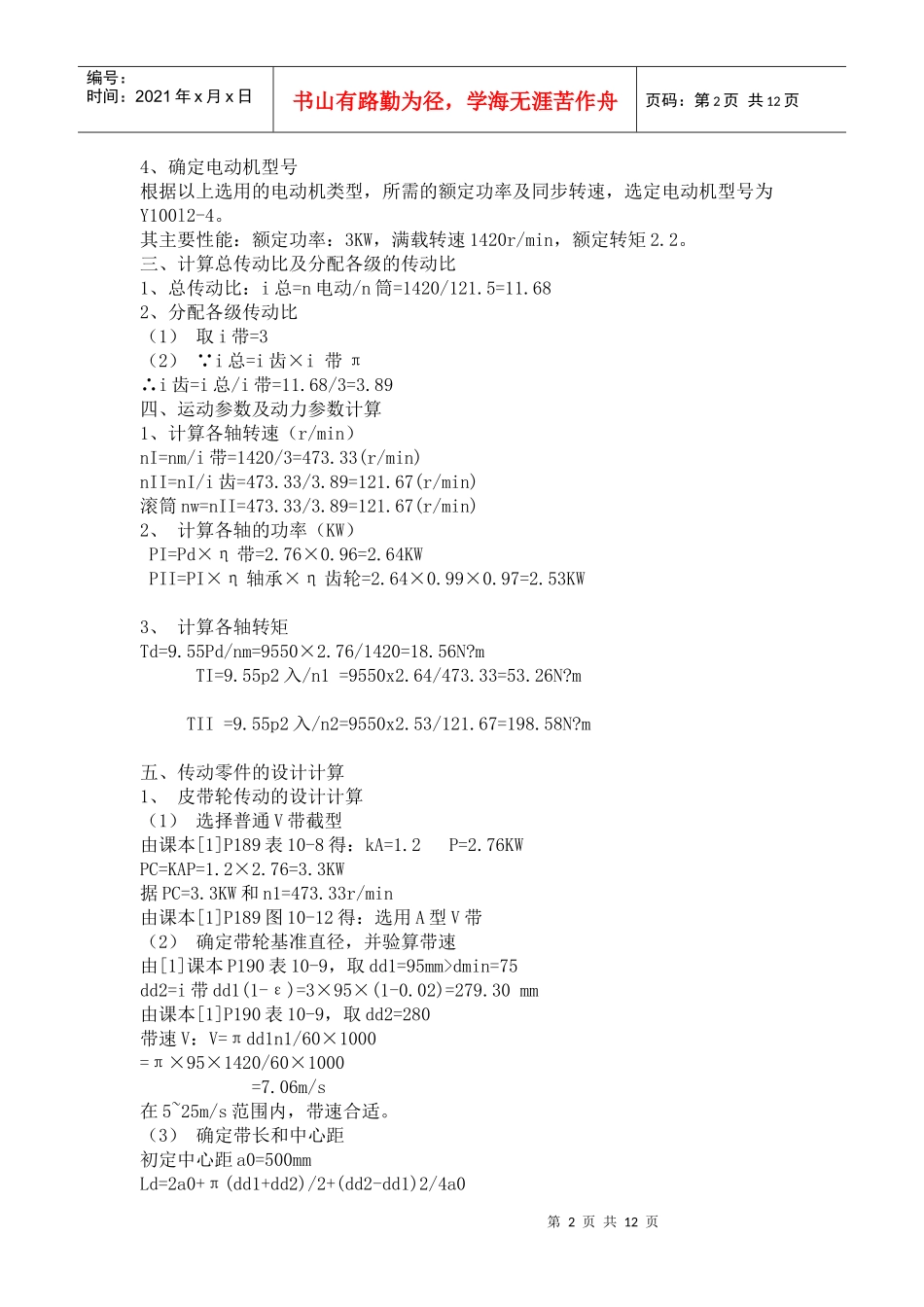

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页输送机连续工作，单向运转，载荷变化不大，空载起动，使用期限10年（1年=300天），两班制工作，输送带速度容许误差为±5%。输送带F=1300N输送带速度=0.8m/s滚筒直径360mm仅供参考一、传动方案拟定第二组第三个数据：设计带式输送机传动装置中的一级圆柱齿轮减速器（1）工作条件：使用年限10年，每年按300天计算，两班制工作，载荷平稳。（2）原始数据：滚筒圆周力F=1.7KN；带速V=1.4m/s；滚筒直径D=220mm。运动简图二、电动机的选择1、电动机类型和结构型式的选择：按已知的工作要求和条件，选用Y系列三相异步电动机。2、确定电动机的功率：（1）传动装置的总效率：η总=η带×η2轴承×η齿轮×η联轴器×η滚筒=0.96×0.992×0.97×0.99×0.95=0.86(2)电机所需的工作功率：Pd=FV/1000η总=1700×1.4/1000×0.86=2.76KW3、确定电动机转速：滚筒轴的工作转速：Nw=60×1000V/πD=60×1000×1.4/π×220=121.5r/min根据【2】表2.2中推荐的合理传动比范围，取V带传动比Iv=2~4，单级圆柱齿轮传动比范围Ic=3~5，则合理总传动比i的范围为i=6~20，故电动机转速的可选范围为nd=i×nw=（6~20）×121.5=729~2430r/min符合这一范围的同步转速有960r/min和1420r/min。由【2】表8.1查出有三种适用的电动机型号、如下表方案电动机型号额定功率电动机转速（r/min）传动装置的传动比KW同转满转总传动比带齿轮1Y132s-6310009607.932.632Y100l2-431500142011.6833.89综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，比较两种方案可知：方案1因电动机转速低，传动装置尺寸较大，价格较高。方案2适中。故选择电动机型号Y100l2-4。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页4、确定电动机型号根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为Y100l2-4。其主要性能：额定功率：3KW，满载转速1420r/min，额定转矩2.2。三、计算总传动比及分配各级的传动比1、总传动比：i总=n电动/n筒=1420/121.5=11.682、分配各级传动比（1）取i带=3（2） i总=i齿×i带π∴i齿=i总/i带=11.68/3=3.89四、运动参数及动力参数计算1、计算各轴转速（r/min）nI=nm/i带=1420/3=473.33(r/min)nII=nI/i齿=473.33/3.89=121.67(r/min)滚筒nw=nII=473.33/3.89=121.67(r/min)2、计算各轴的功率（KW）PI=Pd×η带=2.76×0.96=2.64KWPII=PI×η轴承×η齿轮=2.64×0.99×0.97=2.53KW3、计算各轴转矩Td=9.55Pd/nm=9550×2.76/1420=18.56N?mTI=9.55p2入/n1=9550x2.64/473.33=53.26N?mTII=9.55p2入/n2=9550x2.53/121.67=198.58N?m五、传动零件的设计计算1、皮带轮传动的设计计算（1）选择普通V带截型由课本[1]P189表10-8得：kA=1.2P=2.76KWPC=KAP=1.2×2.76=3.3KW据PC=3.3KW和n1=473.33r/min由课本[1]P189图10-12得：选用A型V带（2）确定带轮基准直径，并验算带速由[1]课本P190表10-9，取dd1=95mm>dmin=75dd2=i带dd1(1-ε)=3×95×(1-0.02)=279.30mm由课本[1]P190表10-9，取dd2=280带速V：V=πdd1n1/60×1000=π×95×1420/60×1000=7.06m/s在5~25m/s范围内，带速合适。（3）确定带长和中心距初定中心距a0=500mmLd=2a0+π(dd1+dd2)/2+(dd2-dd1)2/4a0第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页=2×500+3.14(95+280)+(280-95)2/4×450=1605.8mm根据课本[1]表（10-6）选取相近的Ld=1600mm确定中心距a≈a0+(Ld-Ld0)/2=500+(1600-1605.8)/2=497mm(4)验算小带轮包角α1=1800-57.30×(dd2-dd1)/a=1800-57.30×(280-95)/497=158.670>1200（适用）（5）确定带的根数单根V带传递的额定功率.据dd1和n1，查课本图10-9得P1=1.4KWi≠1时单根V带的额定功率增量.据带型及i查[1]表10-2得△P1=0.17KW查[1]表10-3，得Kα=0.94；查[1]表10-4得KL=0.99Z=PC/[(P1+△P1)KαKL]=3.3/[(1.4+0.17)×0.94×0.99]=2.26(取3根)(6)计算轴上压力由课本[1]表10-5查得q=0.1kg/m，由课本式（10-20）单根V带的初拉力：F0=500PC/ZV[...
