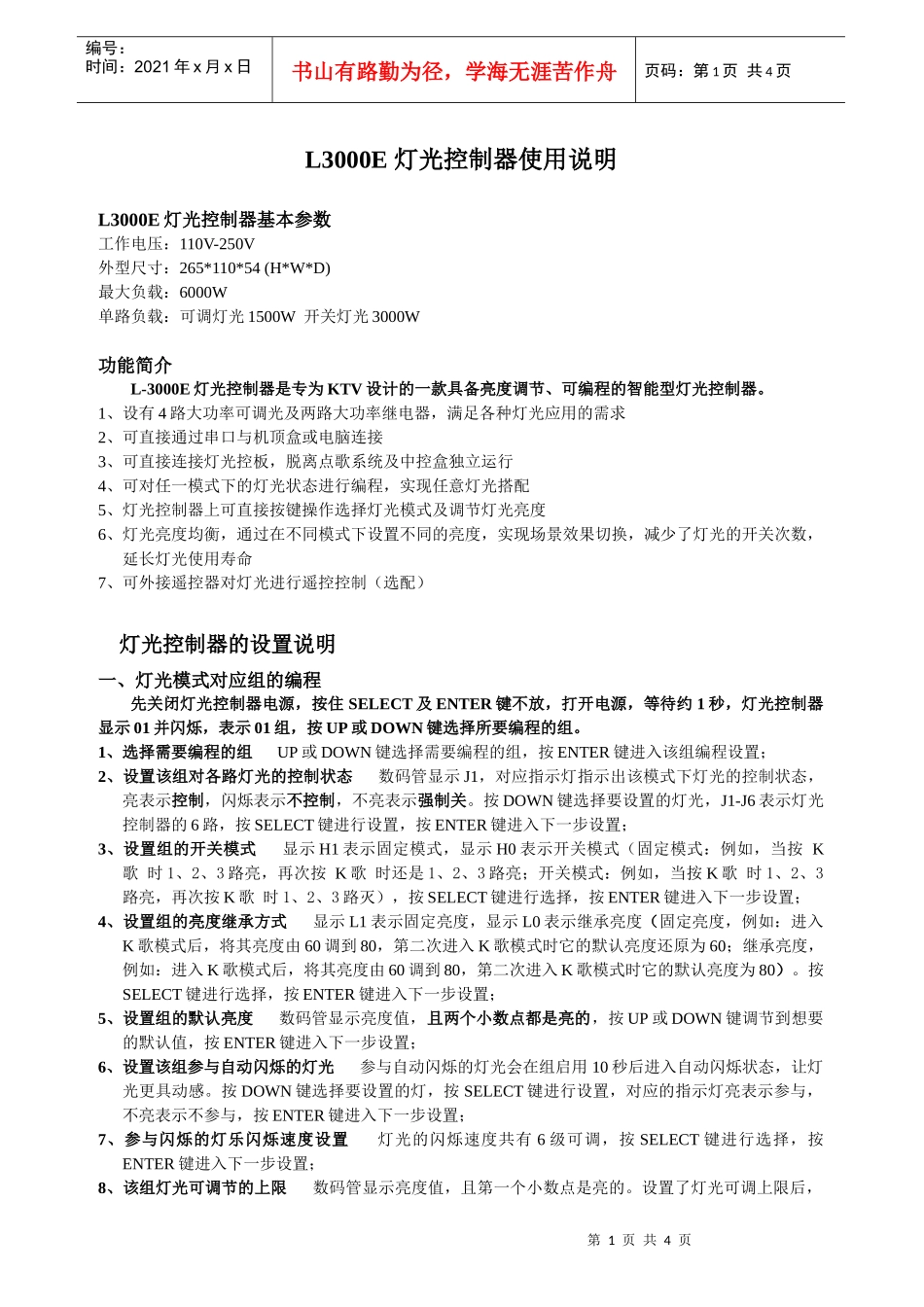

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页L3000E灯光控制器使用说明L3000E灯光控制器基本参数工作电压：110V-250V外型尺寸：265*110*54(H*W*D)最大负载：6000W单路负载：可调灯光1500W开关灯光3000W功能简介L-3000E灯光控制器是专为KTV设计的一款具备亮度调节、可编程的智能型灯光控制器。1、设有4路大功率可调光及两路大功率继电器，满足各种灯光应用的需求2、可直接通过串口与机顶盒或电脑连接3、可直接连接灯光控板，脱离点歌系统及中控盒独立运行4、可对任一模式下的灯光状态进行编程，实现任意灯光搭配5、灯光控制器上可直接按键操作选择灯光模式及调节灯光亮度6、灯光亮度均衡，通过在不同模式下设置不同的亮度，实现场景效果切换，减少了灯光的开关次数，延长灯光使用寿命7、可外接遥控器对灯光进行遥控控制（选配）灯光控制器的设置说明一、灯光模式对应组的编程先关闭灯光控制器电源，按住SELECT及ENTER键不放，打开电源，等待约1秒，灯光控制器显示01并闪烁，表示01组，按UP或DOWN键选择所要编程的组。1、选择需要编程的组UP或DOWN键选择需要编程的组，按ENTER键进入该组编程设置；2、设置该组对各路灯光的控制状态数码管显示J1，对应指示灯指示出该模式下灯光的控制状态，亮表示控制，闪烁表示不控制，不亮表示强制关。按DOWN键选择要设置的灯光，J1-J6表示灯光控制器的6路，按SELECT键进行设置，按ENTER键进入下一步设置；3、设置组的开关模式显示H1表示固定模式，显示H0表示开关模式（固定模式：例如，当按K歌时1、2、3路亮，再次按K歌时还是1、2、3路亮；开关模式：例如，当按K歌时1、2、3路亮，再次按K歌时1、2、3路灭），按SELECT键进行选择，按ENTER键进入下一步设置；4、设置组的亮度继承方式显示L1表示固定亮度，显示L0表示继承亮度（固定亮度，例如：进入K歌模式后，将其亮度由60调到80，第二次进入K歌模式时它的默认亮度还原为60；继承亮度，例如：进入K歌模式后，将其亮度由60调到80，第二次进入K歌模式时它的默认亮度为80）。按SELECT键进行选择，按ENTER键进入下一步设置；5、设置组的默认亮度数码管显示亮度值，且两个小数点都是亮的，按UP或DOWN键调节到想要的默认值，按ENTER键进入下一步设置；6、设置该组参与自动闪烁的灯光参与自动闪烁的灯光会在组启用10秒后进入自动闪烁状态，让灯光更具动感。按DOWN键选择要设置的灯，按SELECT键进行设置，对应的指示灯亮表示参与，不亮表示不参与，按ENTER键进入下一步设置；7、参与闪烁的灯乐闪烁速度设置灯光的闪烁速度共有6级可调，按SELECT键进行选择，按ENTER键进入下一步设置；8、该组灯光可调节的上限数码管显示亮度值，且第一个小数点是亮的。设置了灯光可调上限后，第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页该组灯光只可在上限范围以内进行调节。按UP或DOWN键调节到想要的上限值，按ENTER键进入下一步设置；9、该组灯光可调节的下限数码管显示亮度值，且第二个小数点是亮的。设置了灯光可调下限后，该组灯光只可在下限范围以上进行调节。按UP或DOWN键调节到想要的下限值，按ENTER键返回组选择。重复上面1至9步骤对所有需要编程的组进行编程，最后关机即可保存设置。注：00组为灯光控制器的开机默认组。二、灯光亮度均衡的设置为丰富KTV包房内的灯光色彩，通过在不同模式下改变其亮度方法来改变包房内的灯光搭配，不仅减少了灯光频繁开闭带来的灯具损坏且丰富了灯光的色彩。先关闭灯光控制器电源，按住DOWN及SELECT键不放，打开电源，等待约1秒，灯光控制器显示01，表示01组。1、选择需要设置的组按UP或DOWN键选择需要设置的组，按ENTER键进入该组亮度均衡设置。2、按SELECT键选择需要设置的灯光按UP或DOWN键调节灯光亮度均衡值。设置完成后按确认键返回组选择状态。重复上面两步对所有需要设置的组进行设置，最后关机即可保存设置。三、灯光控制器的串口波特率设置先关闭灯光控制器电源，按住UP及SELECT键不放，打开电源，等待约1秒，灯光控制器显示为--，按DOWN键选择到C-，按ENTER键进入，按SELECT键...
