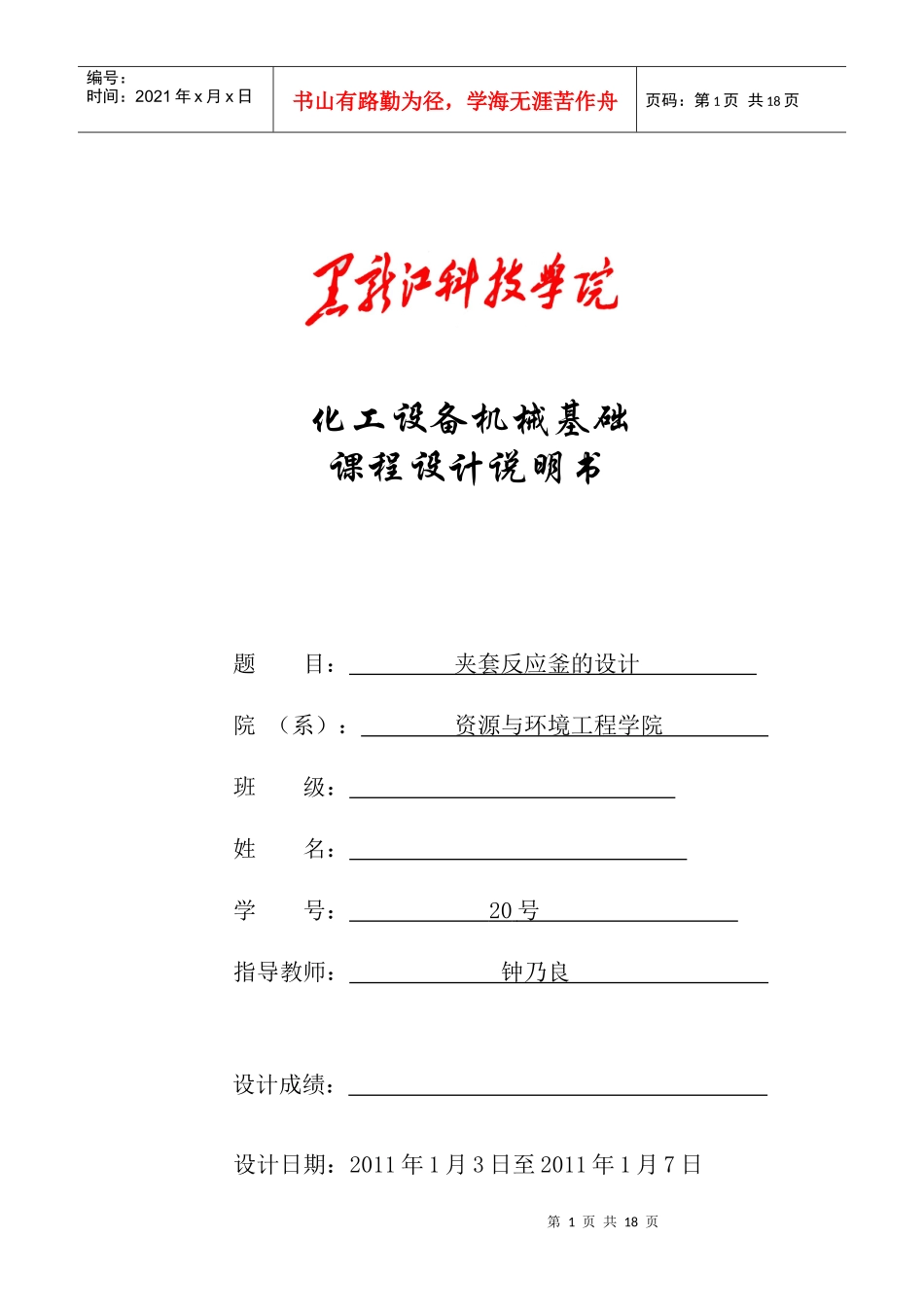

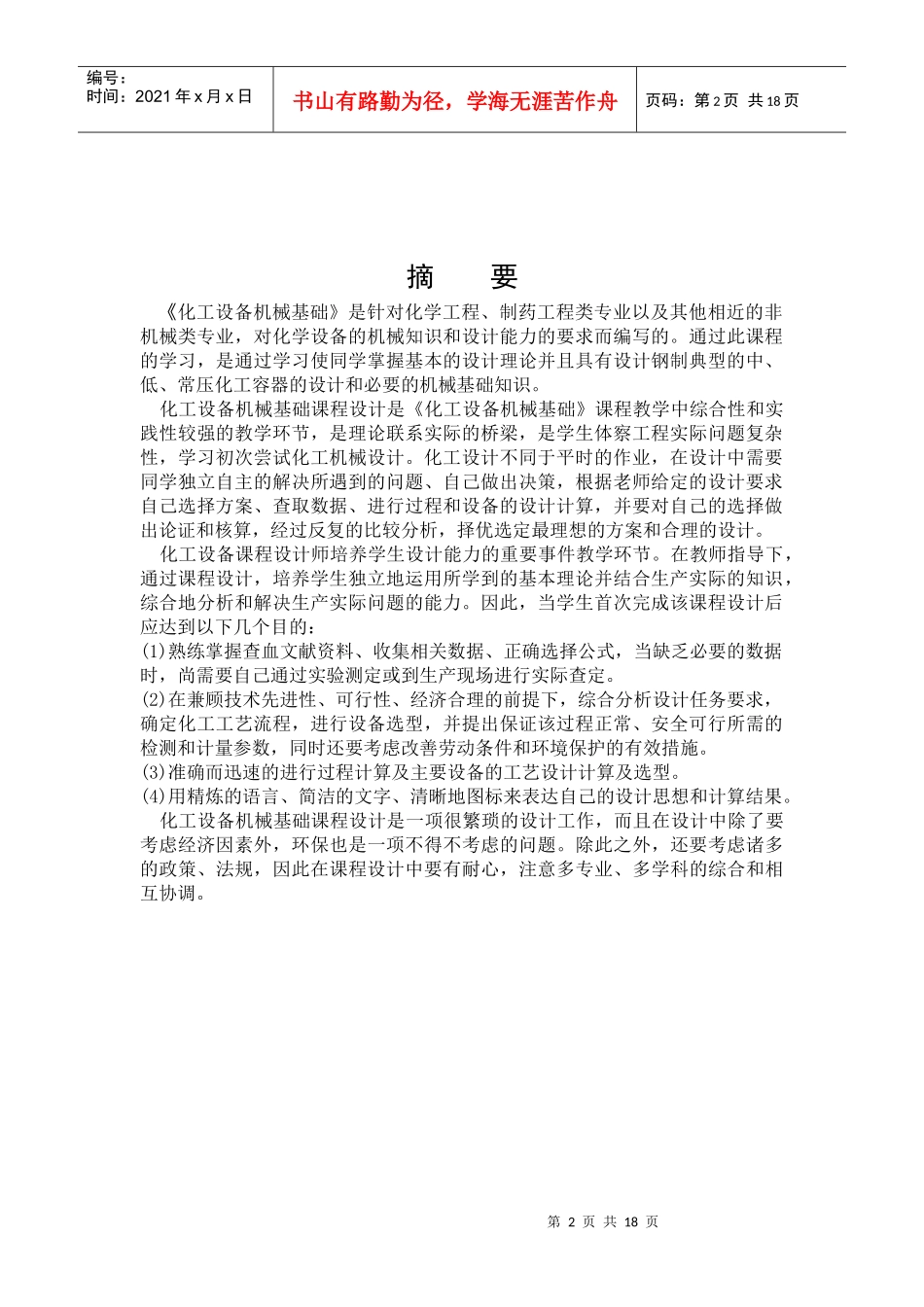

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页化工设备机械基础课程设计说明书题目：夹套反应釜的设计院（系）：资源与环境工程学院班级：姓名：学号：20号指导教师：钟乃良设计成绩：设计日期：2011年1月3日至2011年1月7日第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页摘要《化工设备机械基础》是针对化学工程、制药工程类专业以及其他相近的非机械类专业，对化学设备的机械知识和设计能力的要求而编写的。通过此课程的学习，是通过学习使同学掌握基本的设计理论并且具有设计钢制典型的中、低、常压化工容器的设计和必要的机械基础知识。化工设备机械基础课程设计是《化工设备机械基础》课程教学中综合性和实践性较强的教学环节，是理论联系实际的桥梁，是学生体察工程实际问题复杂性，学习初次尝试化工机械设计。化工设计不同于平时的作业，在设计中需要同学独立自主的解决所遇到的问题、自己做出决策，根据老师给定的设计要求自己选择方案、查取数据、进行过程和设备的设计计算，并要对自己的选择做出论证和核算，经过反复的比较分析，择优选定最理想的方案和合理的设计。化工设备课程设计师培养学生设计能力的重要事件教学环节。在教师指导下，通过课程设计，培养学生独立地运用所学到的基本理论并结合生产实际的知识，综合地分析和解决生产实际问题的能力。因此，当学生首次完成该课程设计后应达到以下几个目的：(1)熟练掌握查血文献资料、收集相关数据、正确选择公式，当缺乏必要的数据时，尚需要自己通过实验测定或到生产现场进行实际查定。(2)在兼顾技术先进性、可行性、经济合理的前提下，综合分析设计任务要求，确定化工工艺流程，进行设备选型，并提出保证该过程正常、安全可行所需的检测和计量参数，同时还要考虑改善劳动条件和环境保护的有效措施。(3)准确而迅速的进行过程计算及主要设备的工艺设计计算及选型。(4)用精炼的语言、简洁的文字、清晰地图标来表达自己的设计思想和计算结果。化工设备机械基础课程设计是一项很繁琐的设计工作，而且在设计中除了要考虑经济因素外，环保也是一项不得不考虑的问题。除此之外，还要考虑诸多的政策、法规，因此在课程设计中要有耐心，注意多专业、多学科的综合和相互协调。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页目录第一章夹套反应釜技术要求·························3第二章夹套反应釜的总体结构和设计的内容···········3第三章筒体和夹套的设计···························43.1.筒体几何尺寸计算····························43.2夹套尺寸计算·································43.3夹套反应釜的强度计算···························53.4反应釜的搅拌装置··························第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页·····83.5反应釜的传动装置·······························93.6反应釜的轴封装置······························123.7反应釜的其他附件······························12第四章设计小结····································13第五章参考文献····································14第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页第一章夹套反应釜技术要求1.本设备按照GB150—1998《钢制压力容器》进行制造、实验和验收，并接受国家质量技术监督局颁发的《压力容器安全技术监督规程》的监督。2.焊接采用电弧焊。3.焊接接头型式及尺寸处图中注明外，按GB985—88...
