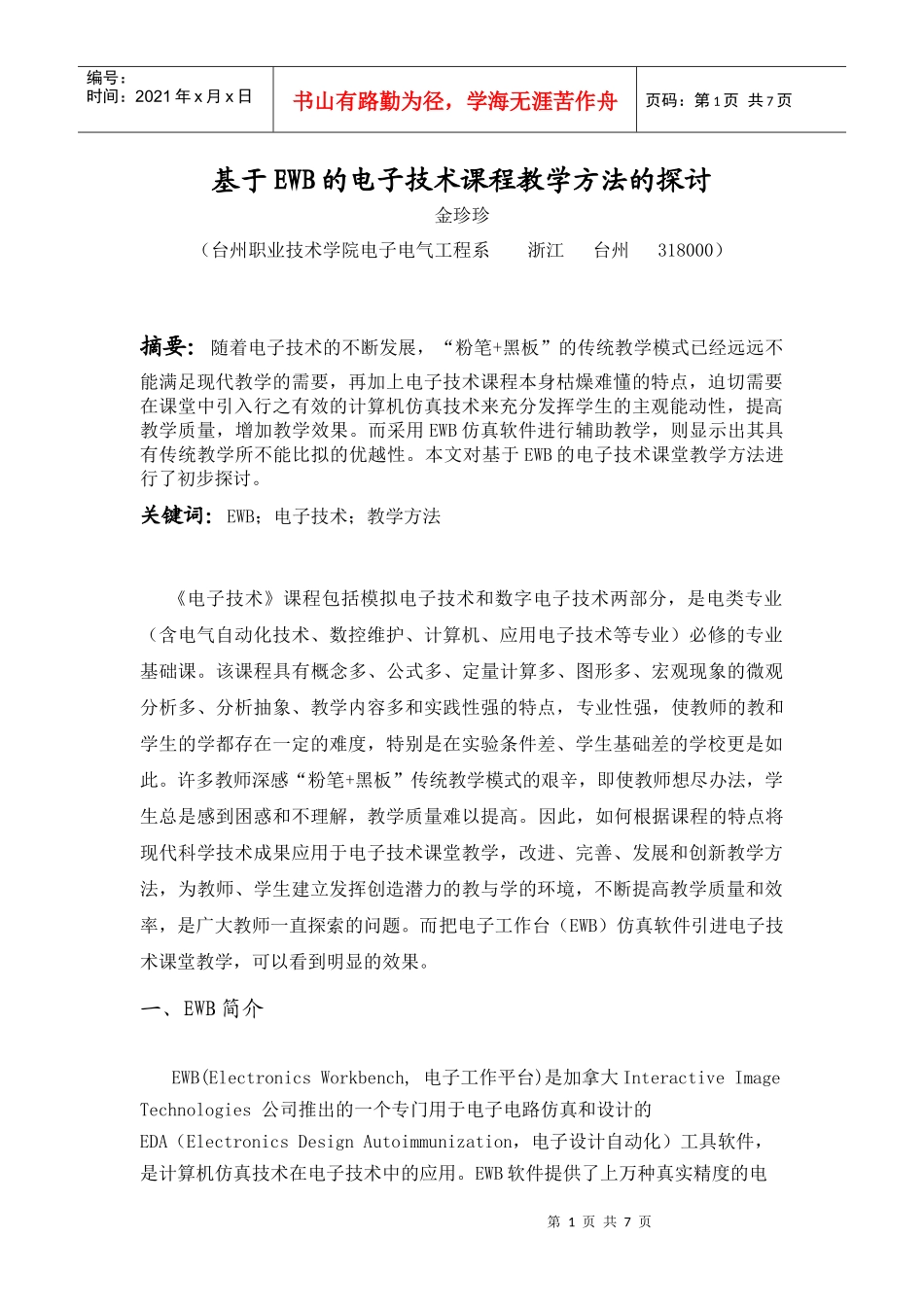

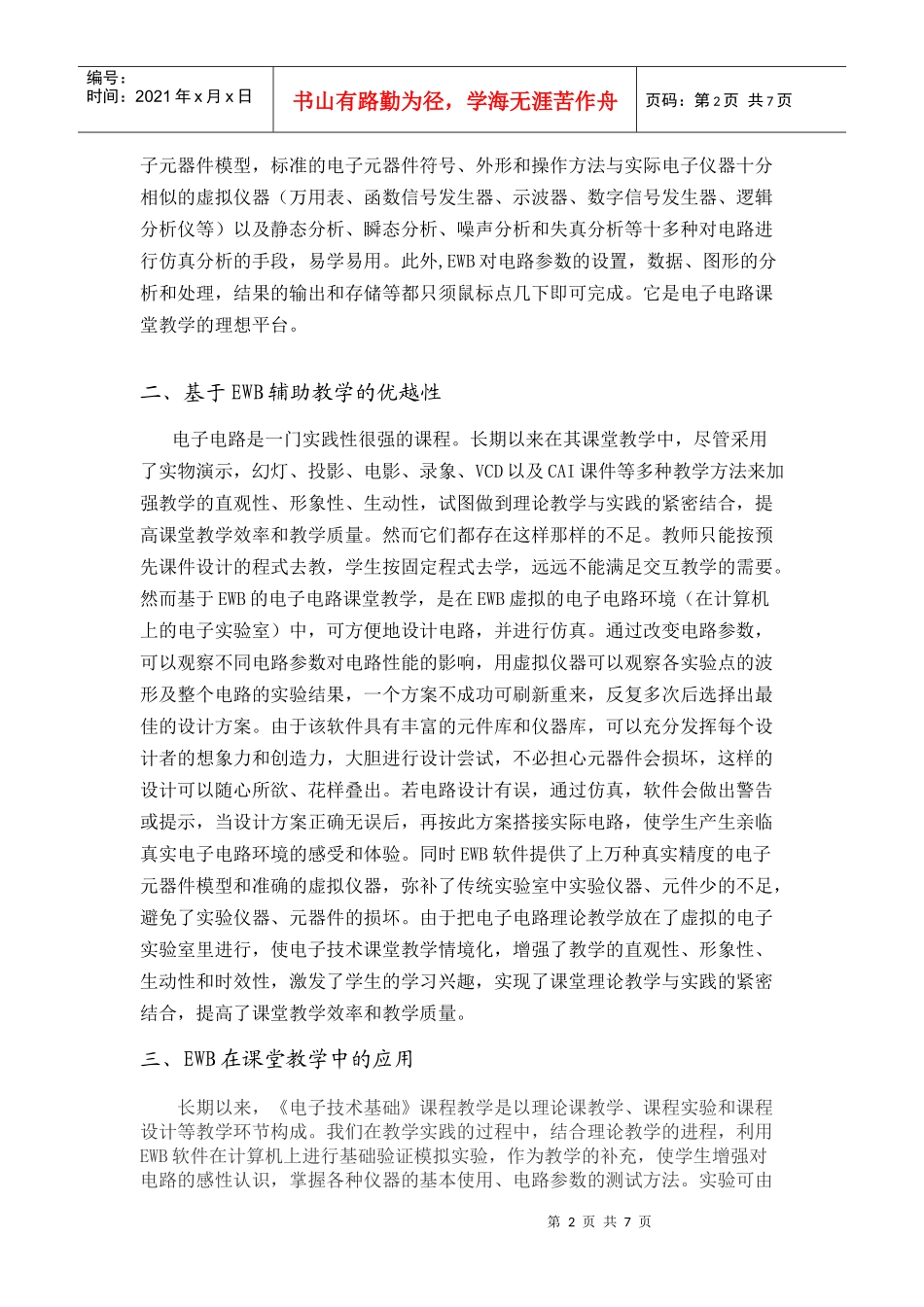

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页基于EWB的电子技术课程教学方法的探讨金珍珍（台州职业技术学院电子电气工程系浙江台州318000）摘要：随着电子技术的不断发展，“粉笔+黑板”的传统教学模式已经远远不能满足现代教学的需要，再加上电子技术课程本身枯燥难懂的特点，迫切需要在课堂中引入行之有效的计算机仿真技术来充分发挥学生的主观能动性，提高教学质量，增加教学效果。而采用EWB仿真软件进行辅助教学，则显示出其具有传统教学所不能比拟的优越性。本文对基于EWB的电子技术课堂教学方法进行了初步探讨。关键词：EWB；电子技术；教学方法《电子技术》课程包括模拟电子技术和数字电子技术两部分，是电类专业（含电气自动化技术、数控维护、计算机、应用电子技术等专业）必修的专业基础课。该课程具有概念多、公式多、定量计算多、图形多、宏观现象的微观分析多、分析抽象、教学内容多和实践性强的特点，专业性强，使教师的教和学生的学都存在一定的难度，特别是在实验条件差、学生基础差的学校更是如此。许多教师深感“粉笔+黑板”传统教学模式的艰辛，即使教师想尽办法，学生总是感到困惑和不理解，教学质量难以提高。因此，如何根据课程的特点将现代科学技术成果应用于电子技术课堂教学，改进、完善、发展和创新教学方法，为教师、学生建立发挥创造潜力的教与学的环境，不断提高教学质量和效率，是广大教师一直探索的问题。而把电子工作台（EWB）仿真软件引进电子技术课堂教学，可以看到明显的效果。一、EWB简介EWB(ElectronicsWorkbench,电子工作平台)是加拿大InteractiveImageTechnologies公司推出的一个专门用于电子电路仿真和设计的EDA（ElectronicsDesignAutoimmunization，电子设计自动化）工具软件，是计算机仿真技术在电子技术中的应用。EWB软件提供了上万种真实精度的电第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页子元器件模型，标准的电子元器件符号、外形和操作方法与实际电子仪器十分相似的虚拟仪器（万用表、函数信号发生器、示波器、数字信号发生器、逻辑分析仪等）以及静态分析、瞬态分析、噪声分析和失真分析等十多种对电路进行仿真分析的手段，易学易用。此外,EWB对电路参数的设置，数据、图形的分析和处理，结果的输出和存储等都只须鼠标点几下即可完成。它是电子电路课堂教学的理想平台。二、基于EWB辅助教学的优越性电子电路是一门实践性很强的课程。长期以来在其课堂教学中，尽管采用了实物演示，幻灯、投影、电影、录象、VCD以及CAI课件等多种教学方法来加强教学的直观性、形象性、生动性，试图做到理论教学与实践的紧密结合，提高课堂教学效率和教学质量。然而它们都存在这样那样的不足。教师只能按预先课件设计的程式去教，学生按固定程式去学，远远不能满足交互教学的需要。然而基于EWB的电子电路课堂教学，是在EWB虚拟的电子电路环境（在计算机上的电子实验室）中，可方便地设计电路，并进行仿真。通过改变电路参数，可以观察不同电路参数对电路性能的影响，用虚拟仪器可以观察各实验点的波形及整个电路的实验结果，一个方案不成功可刷新重来，反复多次后选择出最佳的设计方案。由于该软件具有丰富的元件库和仪器库，可以充分发挥每个设计者的想象力和创造力，大胆进行设计尝试，不必担心元器件会损坏，这样的设计可以随心所欲、花样叠出。若电路设计有误，通过仿真，软件会做出警告或提示，当设计方案正确无误后，再按此方案搭接实际电路，使学生产生亲临真实电子电路环境的感受和体验。同时EWB软件提供了上万种真实精度的电子元器件模型和准确的虚拟仪器，弥补了传统实验室中实验仪器、元件少的不足，避免了实验仪器、元器件的损坏。由于把电子电路理论教学放在了虚拟的电子实验室里进行，使电子技术课堂教学情境化，增强了教学的直观性、形象性、生动性和时效性，激发了学生的学习兴趣，实现了课堂理论教学与实践的紧密结合，提高了课堂教学效率和教学质量。三、EWB在课堂教学中的应用长期以来，《电子技术基础》课程教学是以理论课教学、课...
