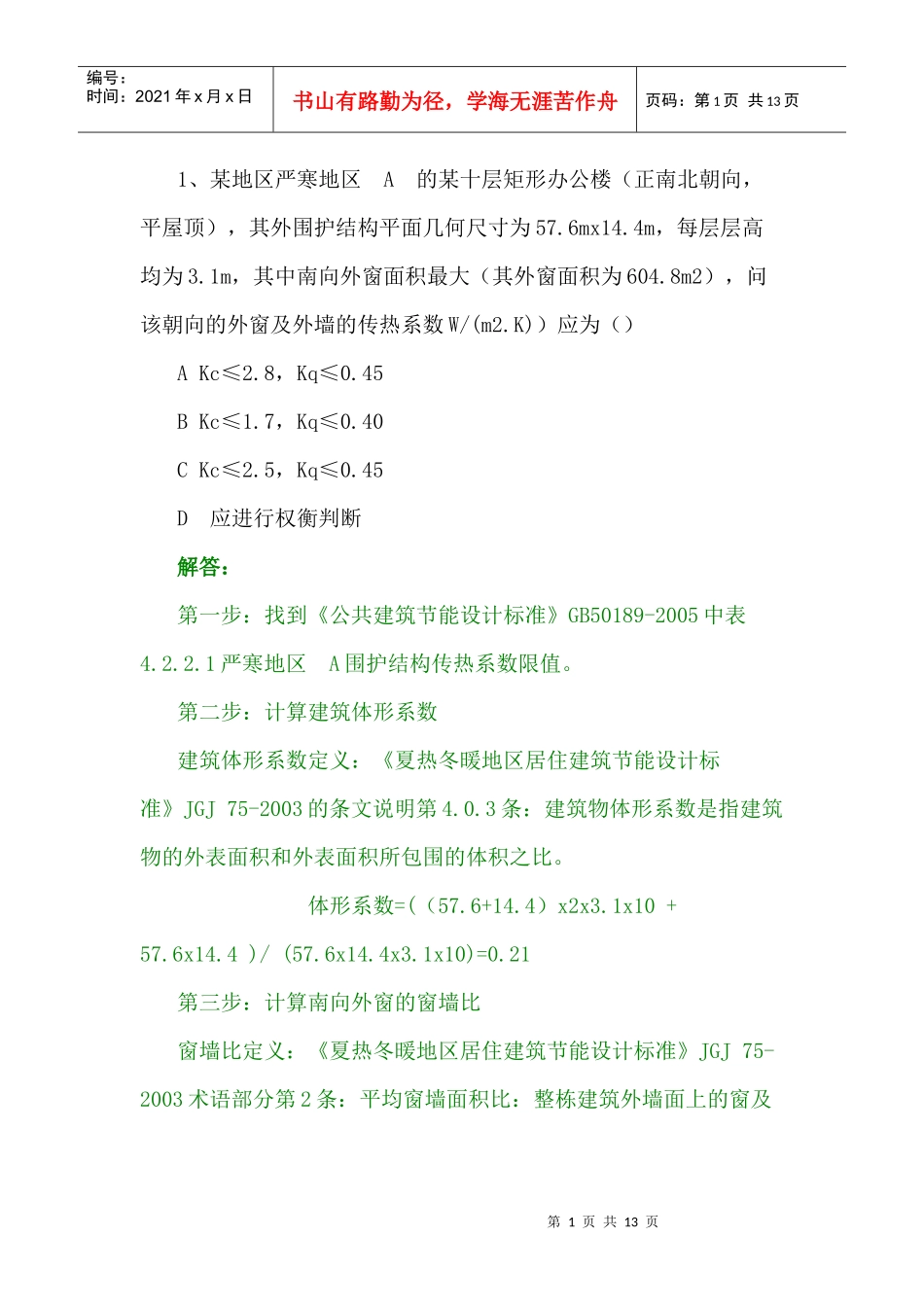

XXXX暖通设备师考试案例_第1页
1/13
XXXX暖通设备师考试案例_第2页
2/13

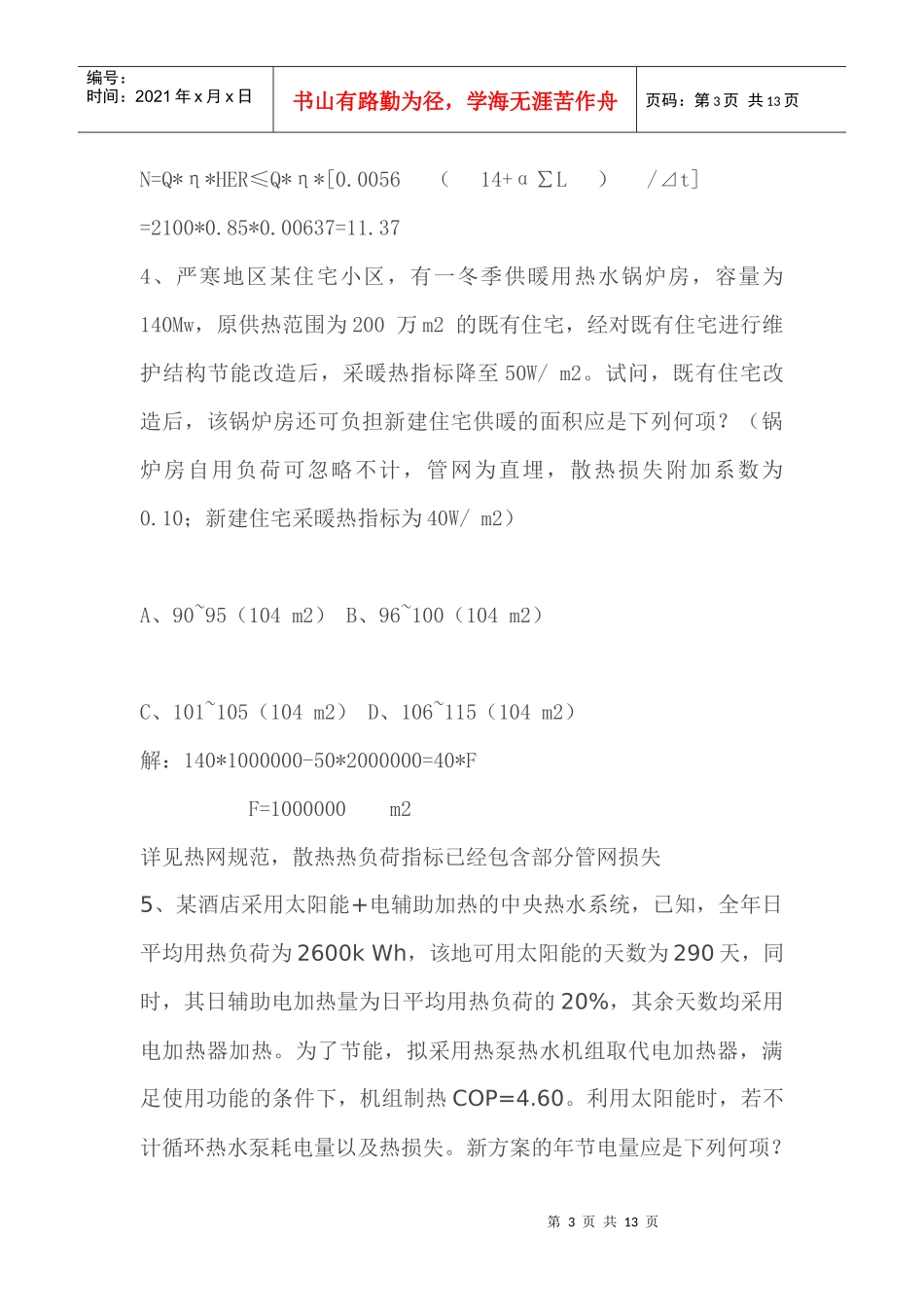

XXXX暖通设备师考试案例_第3页
3/13
第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页1、某地区严寒地区A的某十层矩形办公楼(正南北朝向,平屋顶),其外围护结构平面几何尺寸为57.6mx14.4m,每层层高均为3.1m,其中南向外窗面积最大(其外窗面积为604.8m2),问该朝向的外窗及外墙的传热系数W/(m2.K))应为()AKc≤2.8,Kq≤0.45BKc≤1.7,Kq≤0.40CKc≤2.5,Kq≤0.45D应进行权衡判断解答:第一步:找到《公共建筑节能设计标准》GB50189-2005中表4.2.2.1严寒地区A围护结构传热系数限值。第二步:计算建筑体形系数建筑体形系数定义:《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003的条文说明第4.0.3条:建筑物体形系数是指建筑物的外表面积和外表面积所包围的体积之比。体形系数=((57.6+14.4)x2x3.1x10+57.6x14.4)/(57.6x14.4x3.1x10)=0.21第三步:计算南向外窗的窗墙比窗墙比定义:《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003术语部分第2条:平均窗墙面积比:整栋建筑外墙面上的窗及第2页共13页第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页阳台门的透明部分的总面积与整栋建筑的外墙面的总面积(包括其上的窗及阳台门的透明部分面积)之比。窗墙比=604.8/(57.6x3.1x10)=0.34选C.2、某低温热水地面辐射采暖系统,设计供回水温度为50/40℃,系统工作压力P0=0.4MPa,某一环路所承担的热负荷为2000W。说法正确的应是下列何项?并列出判断过程。A、采用公称外径为De40的PP-R管,符合规范规定;B、采用公称外径为De32的PP-R管,符合规范规定;C、采用公称外径为De20的PP-R管,符合规范规定;D、采用公称外径为De20的PP-R管,不符合规范规定;根据Q=mcΔtM=2000/(4200x10)=0.0476kg/s=172Kg/h查《地规》附录表C.0.1流速0.258>0.25符合3、某办公建筑设计采用散热器采暖系统,总热负荷为2100kw,供回水温度为80~60℃,系统主干线总长950m,如果选用直连方式的循环水泵时,与水泵设计工况点的轴功率接近的应是下列何项?A、不应大于4.0kw;B、不应大于5.5kwC、不应大于7.5kw;D、不应大于11kw解:公建节能标准5.2.8水泵设计工况点的轴功率第3页共13页第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共13页N=Q*η*HER≤Q*η*[0.0056(14+α∑L)/⊿t]=2100*0.85*0.00637=11.374、严寒地区某住宅小区,有一冬季供暖用热水锅炉房,容量为140Mw,原供热范围为200万m2的既有住宅,经对既有住宅进行维护结构节能改造后,采暖热指标降至50W/m2。试问,既有住宅改造后,该锅炉房还可负担新建住宅供暖的面积应是下列何项?(锅炉房自用负荷可忽略不计,管网为直埋,散热损失附加系数为0.10;新建住宅采暖热指标为40W/m2)A、90~95(104m2)B、96~100(104m2)C、101~105(104m2)D、106~115(104m2)解:140*1000000-50*2000000=40*FF=1000000m2详见热网规范,散热热负荷指标已经包含部分管网损失5、某酒店采用太阳能+电辅助加热的中央热水系统,已知,全年日平均用热负荷为2600kWh,该地可用太阳能的天数为290天,同时,其日辅助电加热量为日平均用热负荷的20%,其余天数均采用电加热器加热。为了节能,拟采用热泵热水机组取代电加热器,满足使用功能的条件下,机组制热COP=4.60。利用太阳能时,若不计循环热水泵耗电量以及热损失。新方案的年节电量应是下列何项?第4页共13页第3页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共13页A、322500~325000kWh;B、325500~327500kWhC、328000~330000kWh;D、330500~332500kWh解答:2600*290*20%+2600*(365-290)=345800kwh节省的电量=345800-345800/4.6=270626kwh没有答案?6、在一般工业区内(非特定工业区)新建某除尘系统,排气筒的高度为20m,排放的污染物为石英粉尘,排放速度速率均匀,经两小时连续测定,标准工况下,排气量V=80000m3/h,除尘效率η=99%,粉尘收集量为G=633.6kg。试问,以下依次列出排气筒的排放速率值,排放浓度值以及达标排放的结论,正确者应为何项?A、3.0kg/h,60mg/m3,达标排放;B、3.1kg/h,80mg/m3,排放不达...
