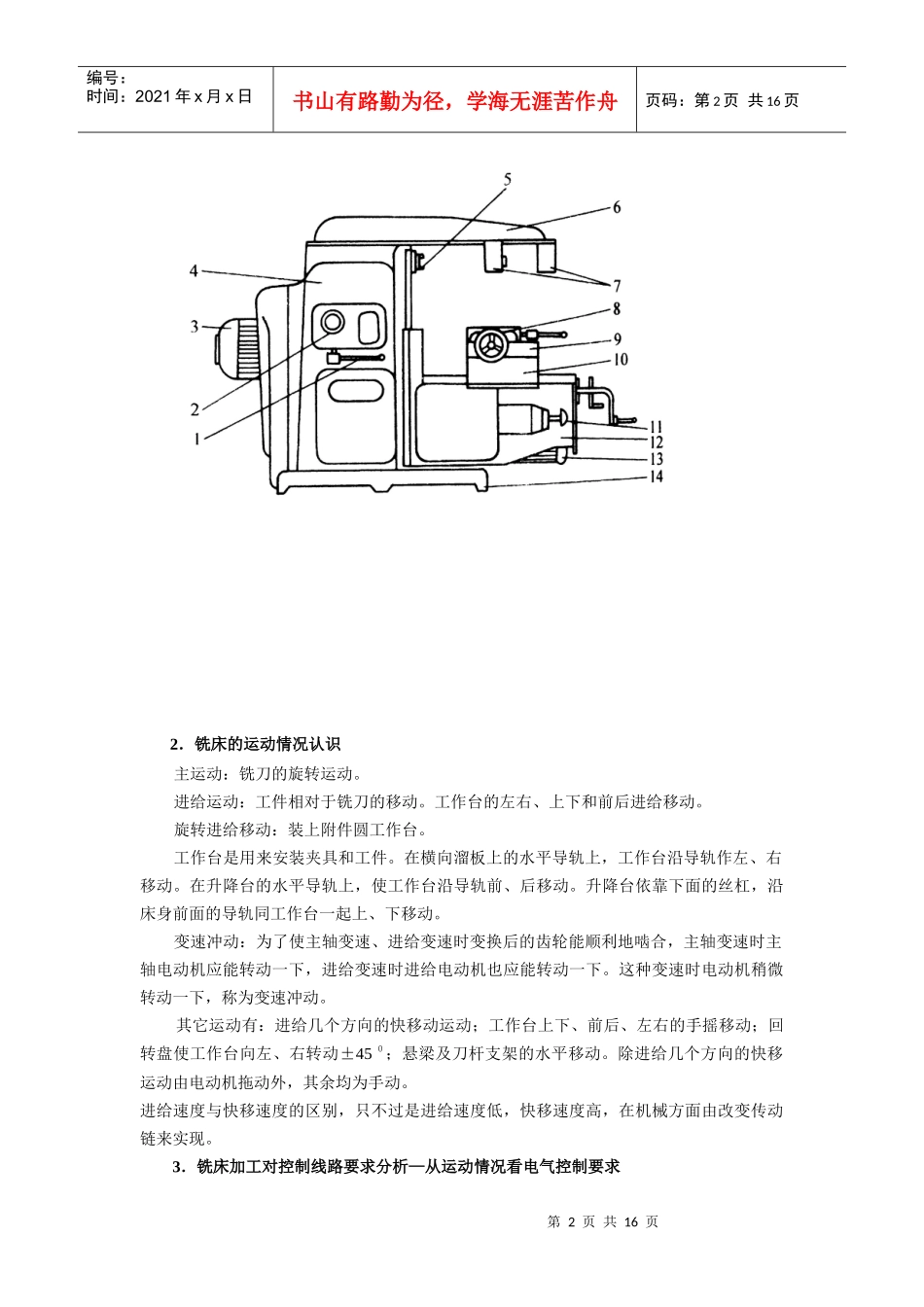

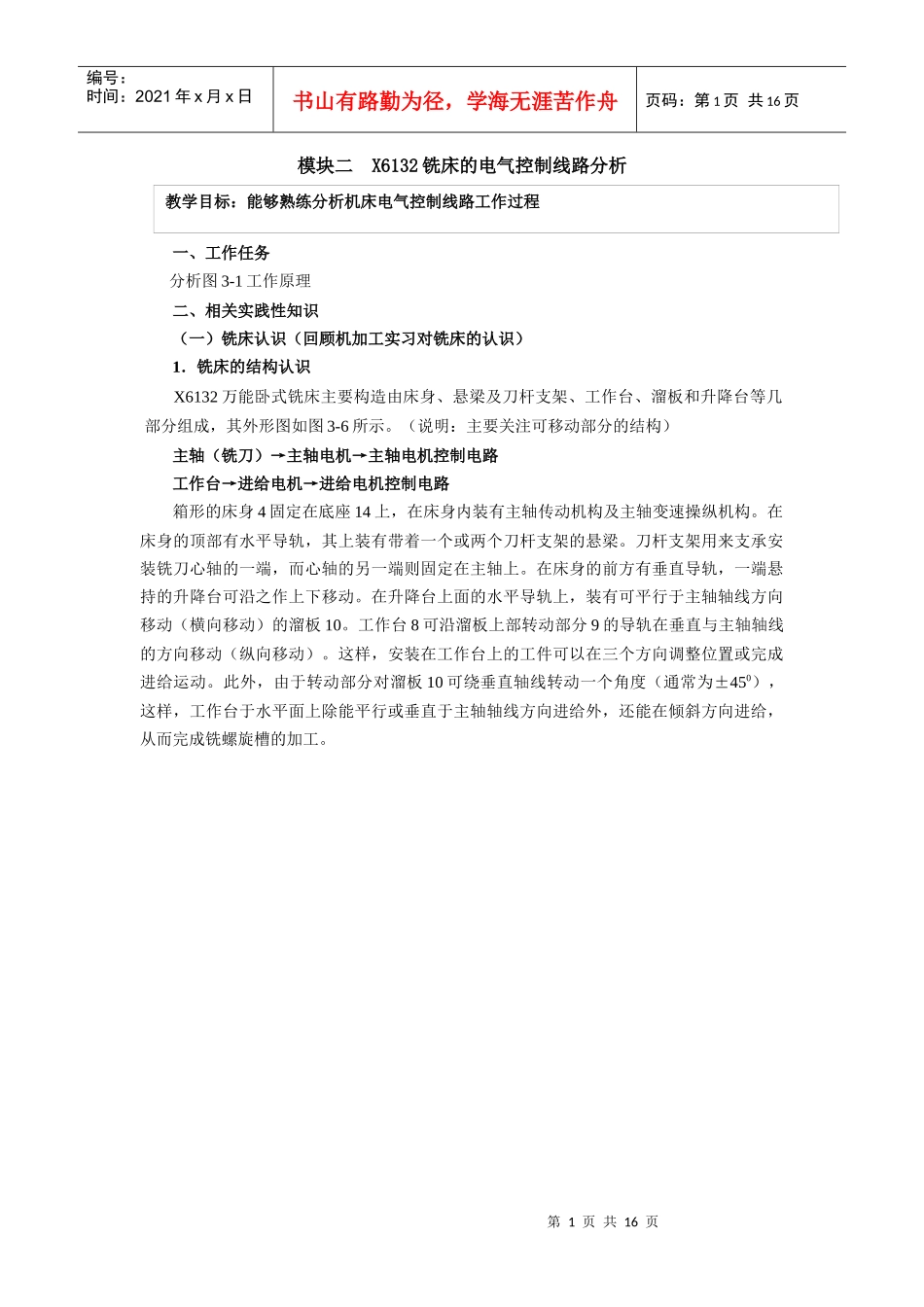

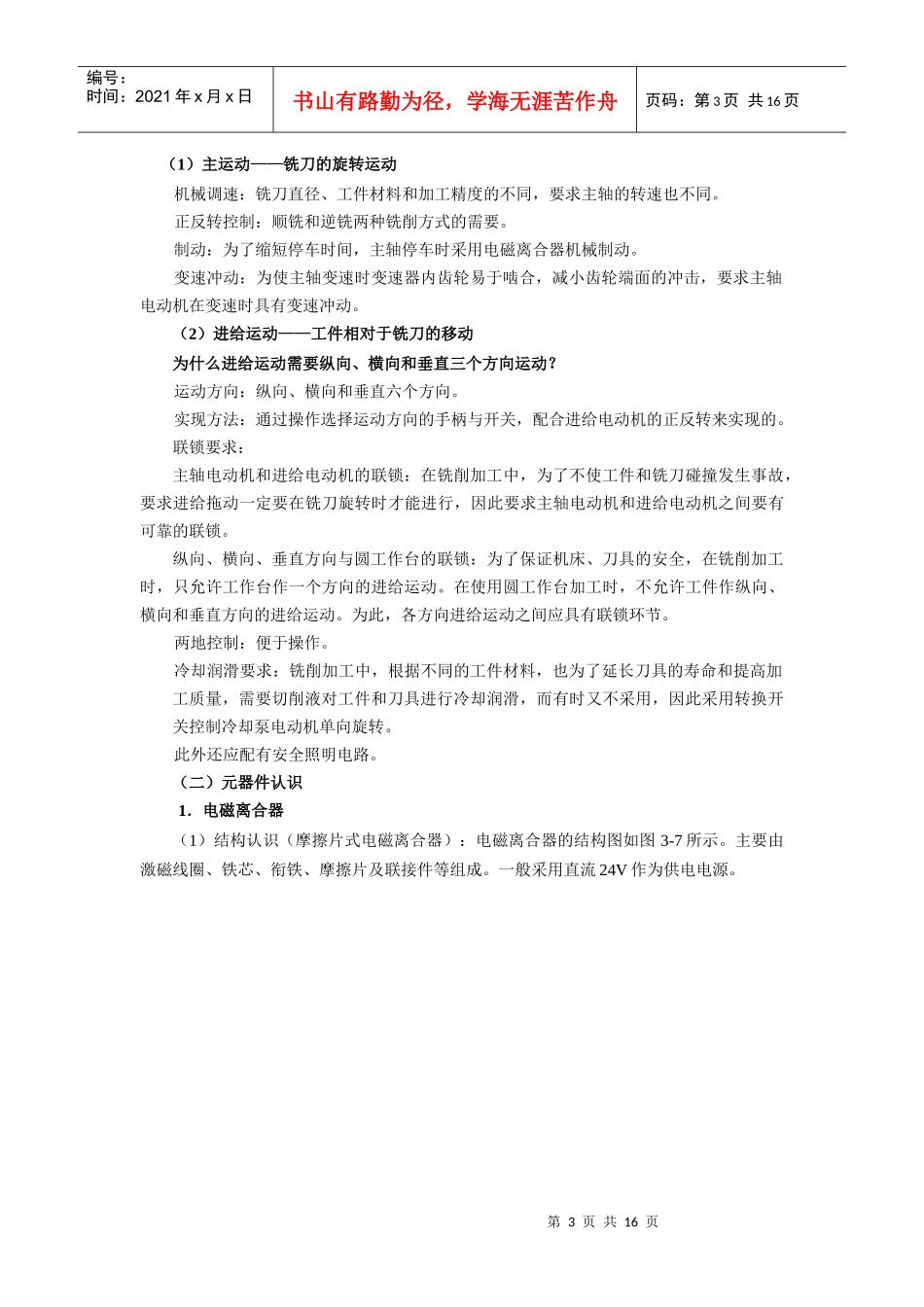

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页模块二X6132铣床的电气控制线路分析一、工作任务分析图3-1工作原理二、相关实践性知识（一）铣床认识（回顾机加工实习对铣床的认识）1．铣床的结构认识X6132万能卧式铣床主要构造由床身、悬梁及刀杆支架、工作台、溜板和升降台等几部分组成，其外形图如图3-6所示。（说明：主要关注可移动部分的结构）主轴（铣刀）→主轴电机→主轴电机控制电路工作台→进给电机→进给电机控制电路箱形的床身4固定在底座14上，在床身内装有主轴传动机构及主轴变速操纵机构。在床身的顶部有水平导轨，其上装有带着一个或两个刀杆支架的悬梁。刀杆支架用来支承安装铣刀心轴的一端，而心轴的另一端则固定在主轴上。在床身的前方有垂直导轨，一端悬持的升降台可沿之作上下移动。在升降台上面的水平导轨上，装有可平行于主轴轴线方向移动（横向移动）的溜板10。工作台8可沿溜板上部转动部分9的导轨在垂直与主轴轴线的方向移动（纵向移动）。这样，安装在工作台上的工件可以在三个方向调整位置或完成进给运动。此外，由于转动部分对溜板10可绕垂直轴线转动一个角度（通常为±450），这样，工作台于水平面上除能平行或垂直于主轴轴线方向进给外，还能在倾斜方向进给，从而完成铣螺旋槽的加工。教学目标：能够熟练分析机床电气控制线路工作过程第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页2．铣床的运动情况认识主运动：铣刀的旋转运动。进给运动：工件相对于铣刀的移动。工作台的左右、上下和前后进给移动。旋转进给移动：装上附件圆工作台。工作台是用来安装夹具和工件。在横向溜板上的水平导轨上，工作台沿导轨作左、右移动。在升降台的水平导轨上，使工作台沿导轨前、后移动。升降台依靠下面的丝杠，沿床身前面的导轨同工作台一起上、下移动。变速冲动：为了使主轴变速、进给变速时变换后的齿轮能顺利地啮合，主轴变速时主轴电动机应能转动一下，进给变速时进给电动机也应能转动一下。这种变速时电动机稍微转动一下，称为变速冲动。其它运动有：进给几个方向的快移动运动；工作台上下、前后、左右的手摇移动；回转盘使工作台向左、右转动±45０；悬梁及刀杆支架的水平移动。除进给几个方向的快移运动由电动机拖动外，其余均为手动。进给速度与快移速度的区别，只不过是进给速度低，快移速度高，在机械方面由改变传动链来实现。3．铣床加工对控制线路要求分析—从运动情况看电气控制要求第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页（1）主运动——铣刀的旋转运动机械调速：铣刀直径、工件材料和加工精度的不同，要求主轴的转速也不同。正反转控制：顺铣和逆铣两种铣削方式的需要。制动：为了缩短停车时间，主轴停车时采用电磁离合器机械制动。变速冲动：为使主轴变速时变速器内齿轮易于啮合，减小齿轮端面的冲击，要求主轴电动机在变速时具有变速冲动。（2）进给运动——工件相对于铣刀的移动为什么进给运动需要纵向、横向和垂直三个方向运动？运动方向：纵向、横向和垂直六个方向。实现方法：通过操作选择运动方向的手柄与开关，配合进给电动机的正反转来实现的。联锁要求：主轴电动机和进给电动机的联锁：在铣削加工中，为了不使工件和铣刀碰撞发生事故，要求进给拖动一定要在铣刀旋转时才能进行，因此要求主轴电动机和进给电动机之间要有可靠的联锁。纵向、横向、垂直方向与圆工作台的联锁：为了保证机床、刀具的安全，在铣削加工时，只允许工作台作一个方向的进给运动。在使用圆工作台加工时，不允许工件作纵向、横向和垂直方向的进给运动。为此，各方向进给运动之间应具有联锁环节。两地控制：便于操作。冷却润滑要求：铣削加工中，根据不同的工件材料，也为了延长刀具的寿命和提高加工质量，需要切削液对工件和刀具进行冷却润滑，而有时又不采用，因此采用转换开关控制冷却泵电动机单向旋转。此外还应配有安全照明电路。（二）元器件认识1．电磁离合器（1）结构认识（摩擦片式电磁离合器）：电磁离...
