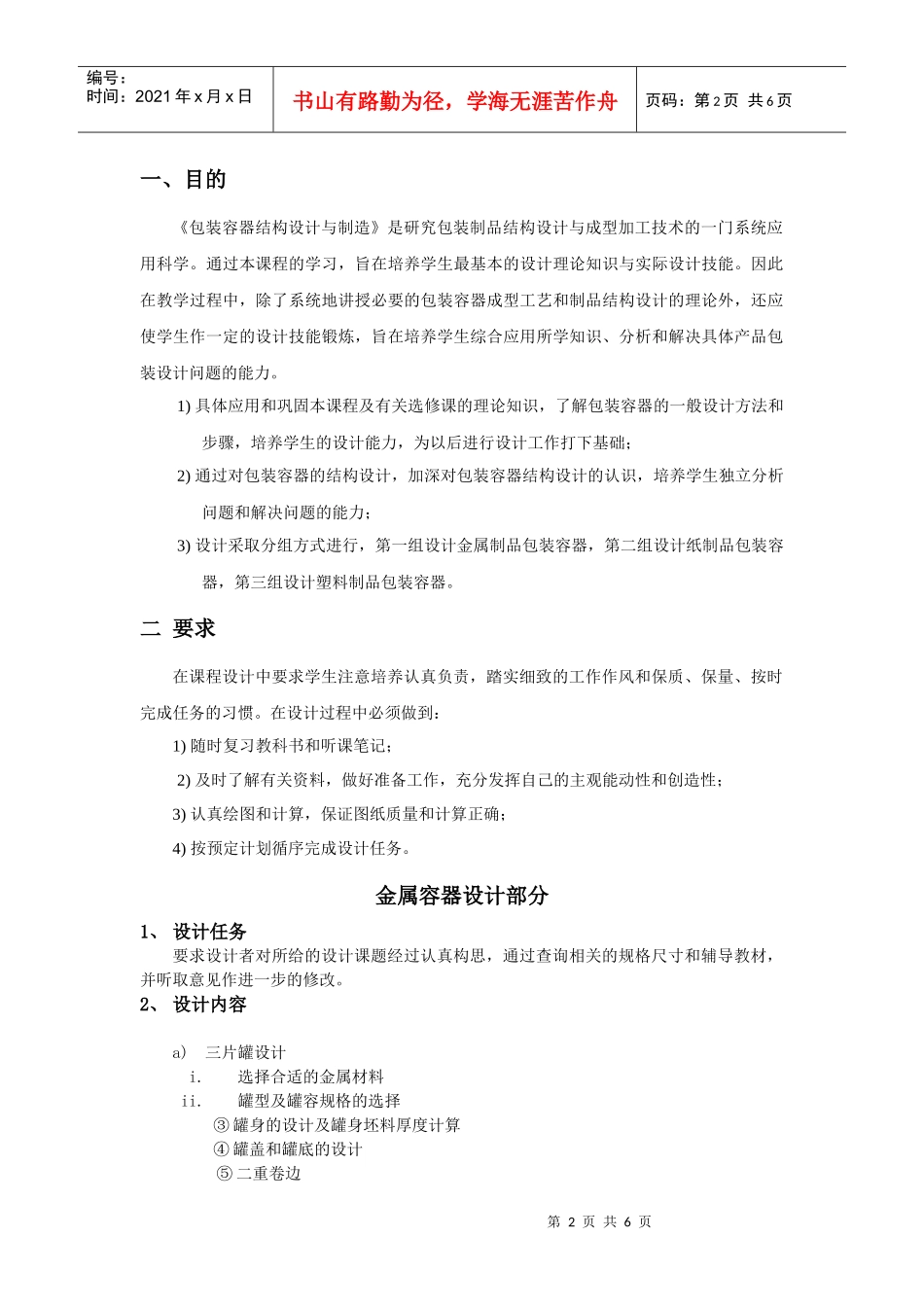

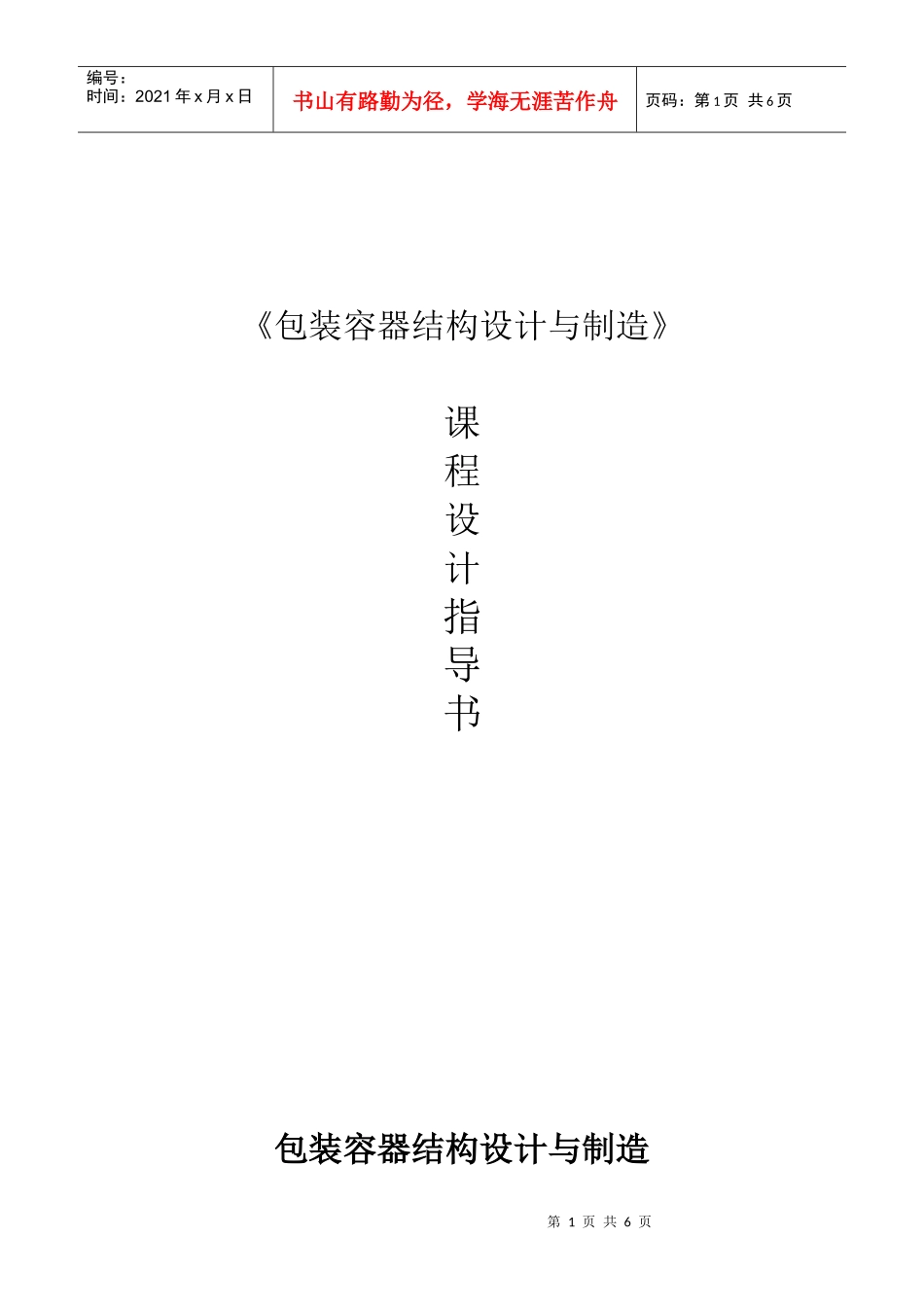

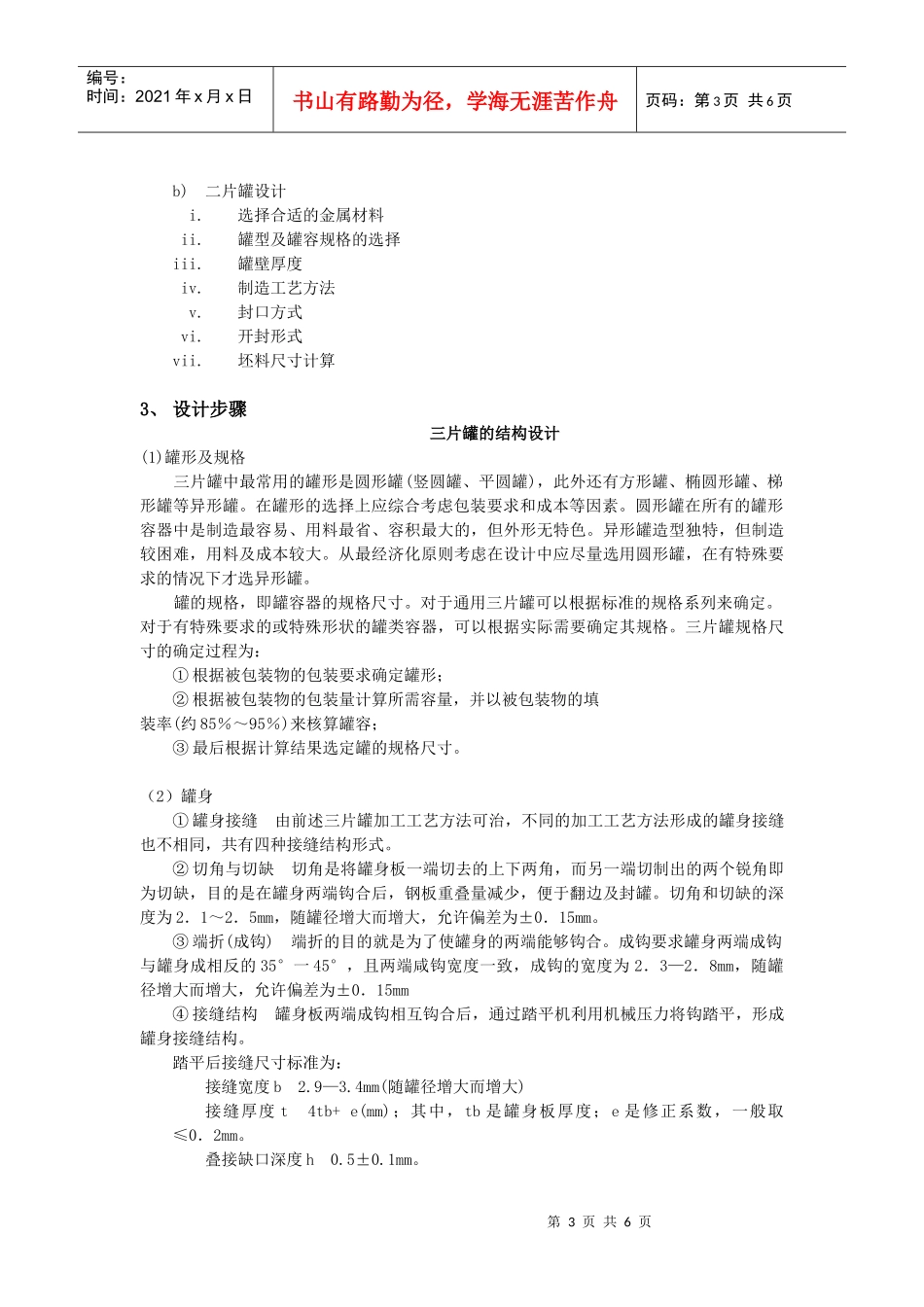

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《包装容器结构设计与制造》课程设计指导书包装容器结构设计与制造第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页一、目的《包装容器结构设计与制造》是研究包装制品结构设计与成型加工技术的一门系统应用科学。通过本课程的学习，旨在培养学生最基本的设计理论知识与实际设计技能。因此在教学过程中，除了系统地讲授必要的包装容器成型工艺和制品结构设计的理论外，还应使学生作一定的设计技能锻炼，旨在培养学生综合应用所学知识、分析和解决具体产品包装设计问题的能力。1)具体应用和巩固本课程及有关选修课的理论知识，了解包装容器的一般设计方法和步骤，培养学生的设计能力，为以后进行设计工作打下基础；2)通过对包装容器的结构设计，加深对包装容器结构设计的认识，培养学生独立分析问题和解决问题的能力；3)设计采取分组方式进行，第一组设计金属制品包装容器，第二组设计纸制品包装容器，第三组设计塑料制品包装容器。二要求在课程设计中要求学生注意培养认真负责，踏实细致的工作作风和保质、保量、按时完成任务的习惯。在设计过程中必须做到：1)随时复习教科书和听课笔记；2)及时了解有关资料，做好准备工作，充分发挥自己的主观能动性和创造性；3)认真绘图和计算，保证图纸质量和计算正确；4)按预定计划循序完成设计任务。金属容器设计部分1、设计任务要求设计者对所给的设计课题经过认真构思，通过查询相关的规格尺寸和辅导教材，并听取意见作进一步的修改。2、设计内容a)三片罐设计i.选择合适的金属材料ii.罐型及罐容规格的选择③罐身的设计及罐身坯料厚度计算④罐盖和罐底的设计⑤二重卷边第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页b)二片罐设计i.选择合适的金属材料ii.罐型及罐容规格的选择iii.罐壁厚度iv.制造工艺方法v.封口方式vi.开封形式vii.坯料尺寸计算3、设计步骤三片罐的结构设计(1)罐形及规格三片罐中最常用的罐形是圆形罐(竖圆罐、平圆罐)，此外还有方形罐、椭圆形罐、梯形罐等异形罐。在罐形的选择上应综合考虑包装要求和成本等因素。圆形罐在所有的罐形容器中是制造最容易、用料最省、容积最大的，但外形无特色。异形罐造型独特，但制造较困难，用料及成本较大。从最经济化原则考虑在设计中应尽量选用圆形罐，在有特殊要求的情况下才选异形罐。罐的规格，即罐容器的规格尺寸。对于通用三片罐可以根据标准的规格系列来确定。对于有特殊要求的或特殊形状的罐类容器，可以根据实际需要确定其规格。三片罐规格尺寸的确定过程为：①根据被包装物的包装要求确定罐形；②根据被包装物的包装量计算所需容量，并以被包装物的填装率(约85％～95％)来核算罐容；③最后根据计算结果选定罐的规格尺寸。（2）罐身①罐身接缝由前述三片罐加工工艺方法可治，不同的加工工艺方法形成的罐身接缝也不相同，共有四种接缝结构形式。②切角与切缺切角是将罐身板一端切去的上下两角，而另一端切制出的两个锐角即为切缺，目的是在罐身两端钩合后，钢板重叠量减少，便于翻边及封罐。切角和切缺的深度为2．1～2．5mm，随罐径增大而增大，允许偏差为±0．15mm。③端折(成钩)端折的目的就是为了使罐身的两端能够钩合。成钩要求罐身两端成钩与罐身成相反的35°一45°，且两端咸钩宽度一致，成钩的宽度为2．3—2．8mm，随罐径增大而增大，允许偏差为±0．15mm④接缝结构罐身板两端成钩相互钩合后，通过踏平机利用机械压力将钩踏平，形成罐身接缝结构。踏平后接缝尺寸标准为：接缝宽度b2.9—3.4mm(随罐径增大而增大)接缝厚度t4tb+e(mm)；其中，tb是罐身板厚度；e是修正系数，一般取≤0．2mm。叠接缺口深度h0.5±0.1mm。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页⑤罐身刚性圈当罐身直径较大时，为了提高刚性，可在其圆周方向滚压刚性圈。同时在纵向接缝处预压出预压筋，以便而后滚压刚性圈。⑥翻边罐身上下边缘向外翻出的部分即为翻边，其目...
