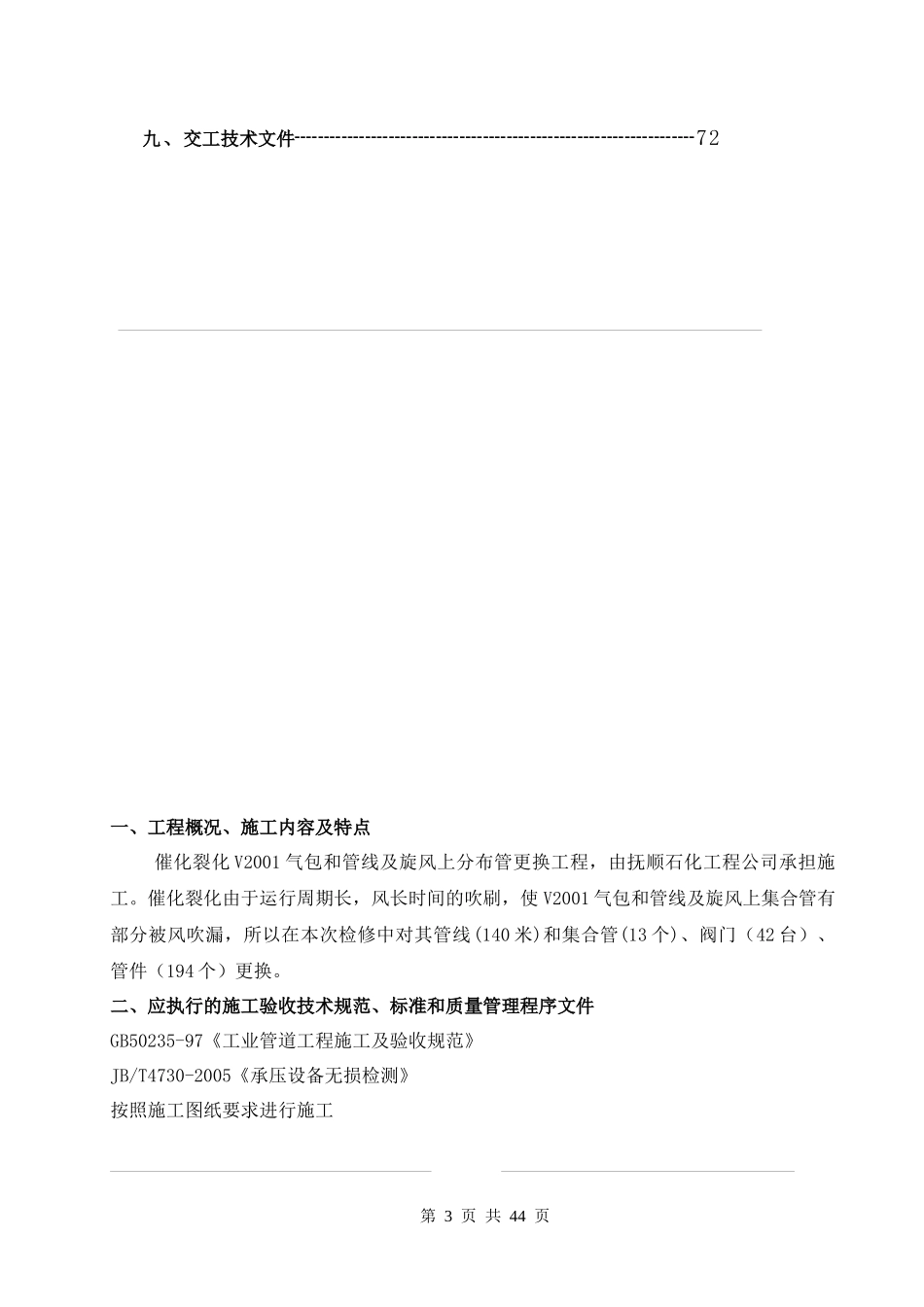

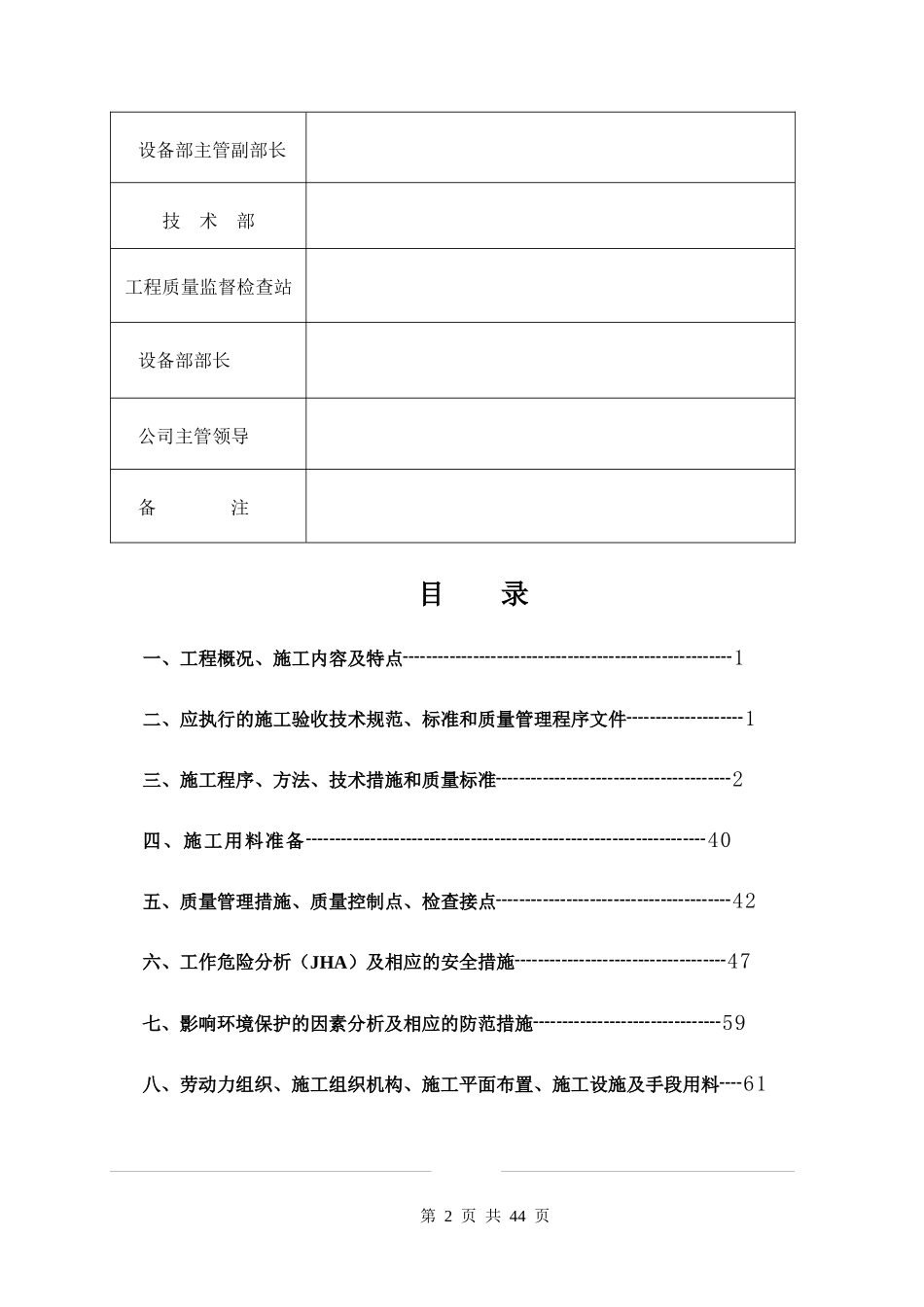

施工方案本文源自：无损检测招聘网http://ndtcn.org施工方案审批单项目名称施工单位方案编制人签字：审批单位审批意见装置区（场）二区安全运行部安全环保设备部主管处室第1页共44页设备部主管副部长技术部工程质量监督检查站设备部部长公司主管领导备注目录一、工程概况、施工内容及特点┈┈┈┈┈┈┈┈┈┈┈┈┈┈1二、应执行的施工验收技术规范、标准和质量管理程序文件┈┈┈┈┈1三、施工程序、方法、技术措施和质量标准┈┈┈┈┈┈┈┈┈┈2四、施工用料准备┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈40五、质量管理措施、质量控制点、检查接点┈┈┈┈┈┈┈┈┈┈42六、工作危险分析（JHA）及相应的安全措施┈┈┈┈┈┈┈┈┈47七、影响环境保护的因素分析及相应的防范措施┈┈┈┈┈┈┈┈59八、劳动力组织、施工组织机构、施工平面布置、施工设施及手段用料┈61第2页共44页九、交工技术文件┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈72一、工程概况、施工内容及特点催化裂化V2001气包和管线及旋风上分布管更换工程，由抚顺石化工程公司承担施工。催化裂化由于运行周期长，风长时间的吹刷，使V2001气包和管线及旋风上集合管有部分被风吹漏，所以在本次检修中对其管线(140米)和集合管(13个)、阀门（42台）、管件（194个）更换。二、应执行的施工验收技术规范、标准和质量管理程序文件GB50235-97《工业管道工程施工及验收规范》JB/T4730-2005《承压设备无损检测》按照施工图纸要求进行施工第3页共44页GB50236-98«现场设备、工业管道焊接工程施工及验收规范»GB50235-97《工业金属管道工程施工及验收规范》三、施工程序、方法、技术措施和质量标准；将集合管、管线全部拆开，在V2001汽包、旋风上集合管处搭脚手架及搭设防护隔离带，避免出现上下交叉作业带来的安全隐患，隔离带用脚手杆和跳板铺设，跳板上面用石棉布覆盖，为了保证的集合管及管线安装质量，要求集合管制造厂，在制造厂房对集合管进行整体测量保证安装弧度，集合管按组进行编号，并且在集合管接口位置做好标志。施工工序：1.检修前先将管线按图纸预制好、并做好检测2.在汽包V2001两侧及塔上集合管出搭脚手架3.按图纸将管架加固好、尤其是将塔北东方向原有管线上下的支吊架加固好4.将塔北东方向原有11条管线与新管线相碰拆除，按设计变更加胀力、胀力焊口质量检测、拆除汽包V2001两侧集合管及管线5.用50吨吊车（吊车性能表见表1-1）将汽包V2001两侧新集合管吊起组对、质量检测、集合管安装焊接、焊口质量检测6.塔上集合管用120吨吊车将新集合管吊起组对、质量检测、集合管安装焊接、焊口质量检测7.内取热器管线组对、安装焊接、焊口质量检测8.管线试压9.拆脚手架交工。本方案叙述分为1.汽包V2001两侧集合管拆除及安装施工方案2.塔北东方向原有11条管线与新管线相碰管线拆除及安装施工方案3.内取热器管线及塔上集合管安装施工方案3.1汽包V2001两侧集合管拆除及安装施工方案3.1.1工程概况、施工内容及特点催化裂化装置在长周期运行后,装置核心设备第一再生器内部构件损坏严重，需要更换旋风增加处理量，这样原有汽包V2001两侧集合管无法瞒住需要，需加大汽包V2001两侧集合管，而汽包平台作业面狭小及高空作业，给施工带来很大难度，故制定该方案指导施工。3.1.2.应执行的施工验收技术规范、标准和质量管理程序文件中国石化洛阳石化工程公司2006年设计图纸-40-00/01-10GB50235-97《工业管道工程施工及验收规范》JB/T4730-2005《承压设备无损检测》按照施工图纸要求进行施工GB50236-98«现场设备、工业管道焊接工程施工及验收规范»第4页共44页GB50235-97《工业金属管道工程施工及验收规范》3.1.3施工程序、方法、技术措施和质量标准3.1.3.1用气焊将原有汽包V2001两侧连接集合管的管线进行切割，切割连接管线时，要在汽包V2001两侧集合管上方设两个四部搭，吊制连接管线，以免连接管线切割下来掉到平台上伤人，在将集合管与取热器管线切割下来，将所有连接管线切割下来后同两个集合管一起吊到地面。在拆除管线时，汽包V2001的出入口第一道焊口要在焊道上切割。3.1.3.2在集合管安装前施工现场三通一平，施工机具运输到位现...
