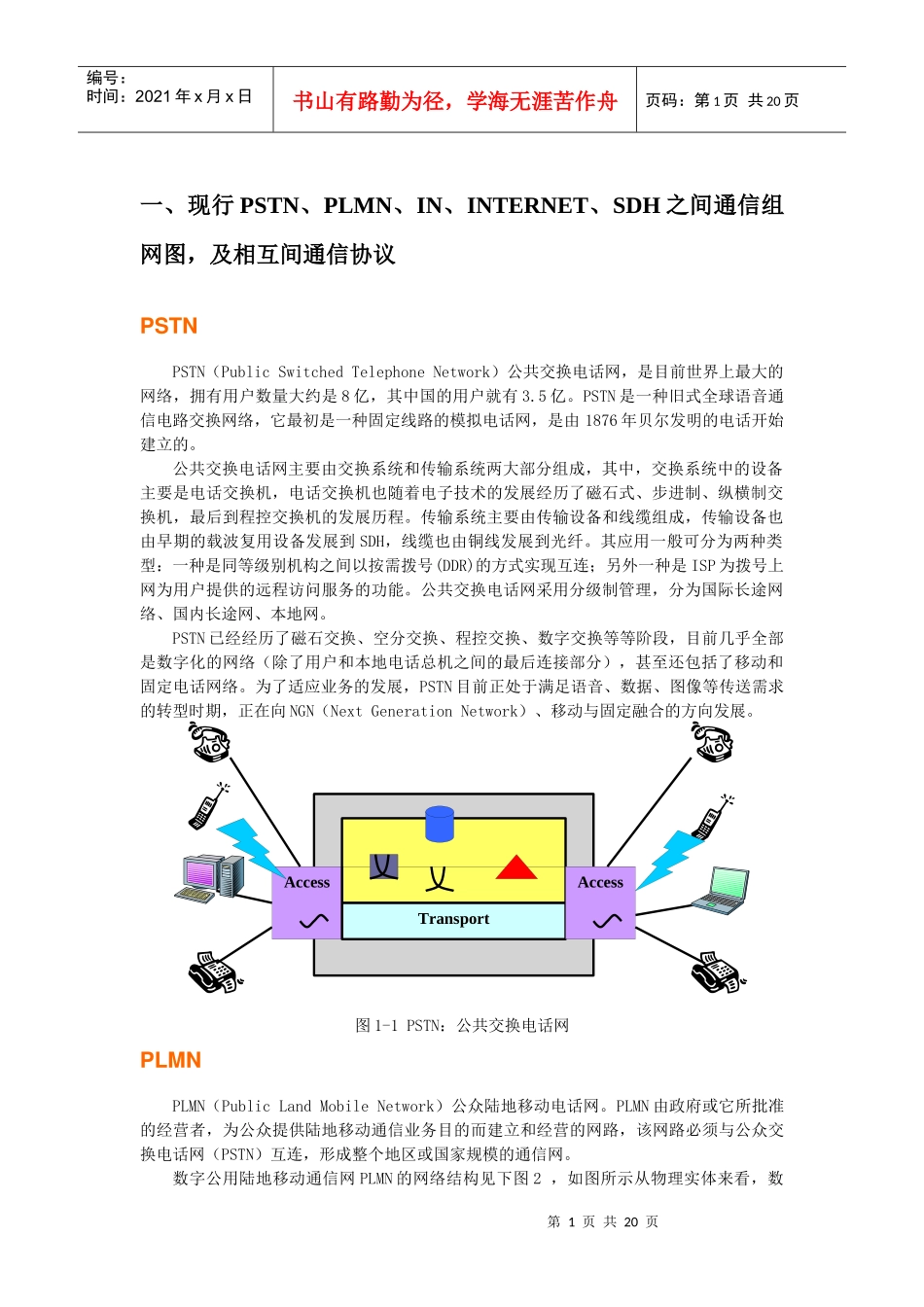

第1页共20页NetworkmanagementTransportAccessAccess编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页一、现行PSTN、PLMN、IN、INTERNET、SDH之间通信组网图，及相互间通信协议PSTNPSTN（PublicSwitchedTelephoneNetwork）公共交换电话网，是目前世界上最大的网络，拥有用户数量大约是8亿，其中国的用户就有3.5亿。PSTN是一种旧式全球语音通信电路交换网络，它最初是一种固定线路的模拟电话网，是由1876年贝尔发明的电话开始建立的。公共交换电话网主要由交换系统和传输系统两大部分组成，其中，交换系统中的设备主要是电话交换机，电话交换机也随着电子技术的发展经历了磁石式、步进制、纵横制交换机，最后到程控交换机的发展历程。传输系统主要由传输设备和线缆组成，传输设备也由早期的载波复用设备发展到SDH，线缆也由铜线发展到光纤。其应用一般可分为两种类型：一种是同等级别机构之间以按需拨号(DDR)的方式实现互连；另外一种是ISP为拨号上网为用户提供的远程访问服务的功能。公共交换电话网采用分级制管理，分为国际长途网络、国内长途网、本地网。PSTN已经经历了磁石交换、空分交换、程控交换、数字交换等等阶段，目前几乎全部是数字化的网络（除了用户和本地电话总机之间的最后连接部分），甚至还包括了移动和固定电话网络。为了适应业务的发展，PSTN目前正处于满足语音、数据、图像等传送需求的转型时期，正在向NGN（NextGenerationNetwork）、移动与固定融合的方向发展。图1-1PSTN：公共交换电话网PLMNPLMN（PublicLandMobileNetwork）公众陆地移动电话网。PLMN由政府或它所批准的经营者，为公众提供陆地移动通信业务目的而建立和经营的网路，该网路必须与公众交换电话网（PSTN）互连，形成整个地区或国家规模的通信网。数字公用陆地移动通信网PLMN的网络结构见下图2，如图所示从物理实体来看，数第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页字PLMN网包括：移动终端、BSS子系统和MSS子系统等部分。移动终端与BSS子系统通过标准的Um无线接口通信，BSS子系统与MSS子系统通过标准的A接口通信。图1-2PLMN网络结构ININ(IntelligentNetwork)智能网，通过现代交换网络中的可编程计算机以及可编程的其他网络元素，通过组合这些元素实现新的业务。智能网的概念是在1984年由美国于提出的，智能网并没有人们通常理解的含有“智能”含义，它仅仅是一种新型“业务网”，其目的是提高通信网开发业务的能力。智能网是在原有通信网络基础上，提供新的电信业务而设置的附加网络结构。智能网的核心是如何高效地向用户提供各种新的业务。智能网的基本思想是在网络中把交换和智能分离开，实行集中业务控制，这是通过设置一些网络的功能部件来实现的。智能网的主要属性包括：（1）以服务为中心进行联网；（2）可区分应用程序和内容，能够根据重要时效信息的供应策略提供信息，从而提高效率、客户服务水平和企业竞争力（3）多种客户端类型网络支持，能够区分内容的智能网属性可确保信息在各种类型的客户端之间无缝流动，并按照用户选择的内容和访问设备提供具有时效性的重要信息；（4）通过基础设施管理实现运营效率；（4）此外，智能网的管理工具会监视网络的运行状况，快速检测问题并在这些问题导致网络中断之前将它们解决。SF——业务属性BCP——基本呼叫处理SIB——业务无关构筑块FE——功能实体FEA——功能实体动作FE——物理实体POI——起始点POR——返回点第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页IF——信息流。图1-3ITU－T定义的分层智能网概念模型INTERNETINTERNET——因特网（是Internet的中文译名）又称国际计算机互联网，是目前世界上影响最大的国际性计算机网络。Internet实际是由于许多小的网络（子网）互联而成的一个逻辑网，可以说因特网是一个网络的网络（anetworkofnetwork）。Internet以相互交流信息资源为目的，是一个信息资源和资源共享的集合，并且基于一些共同的协议（如TCP/IP协议），协议将各种不同类型、规模和不同地理位置...
