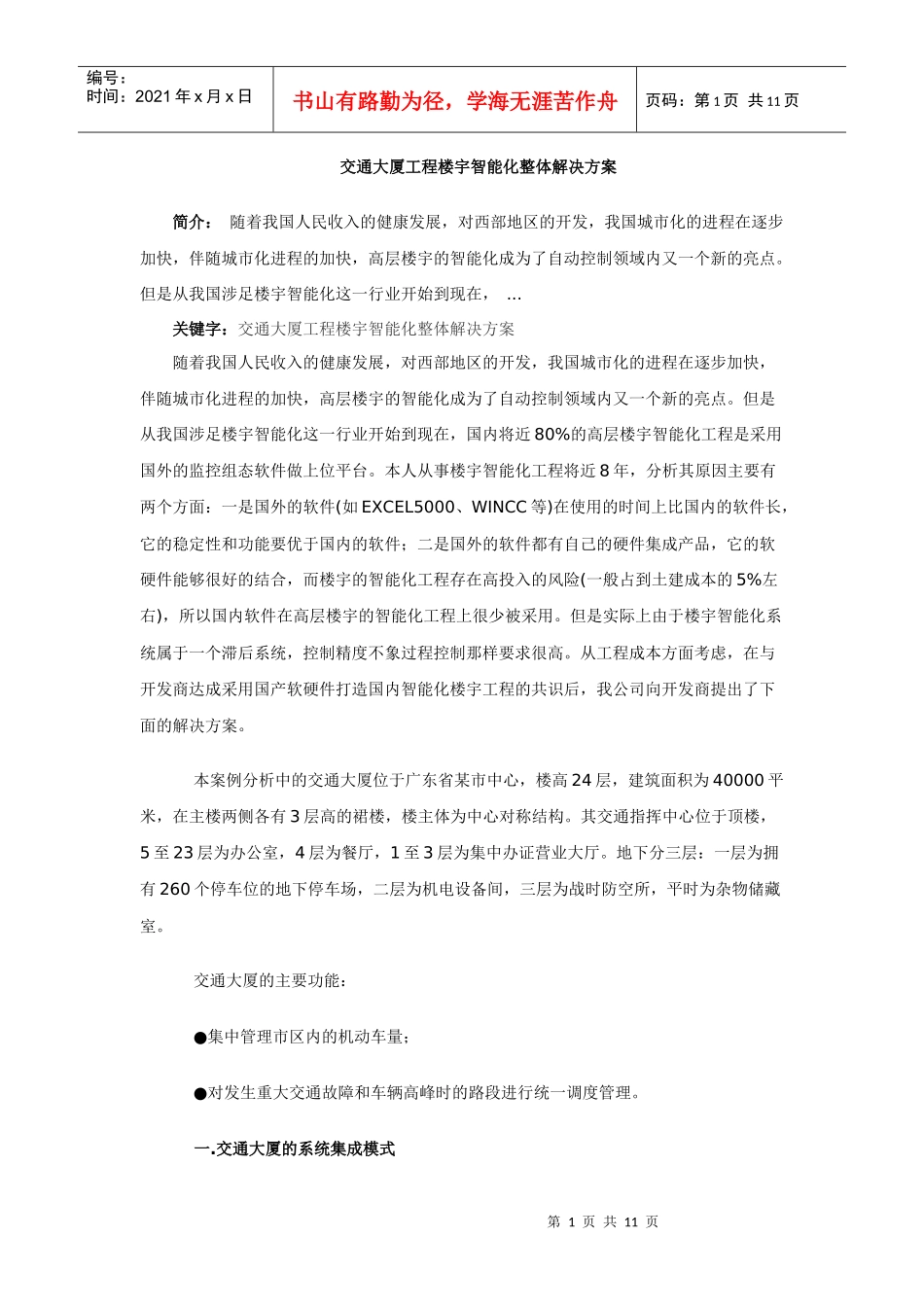

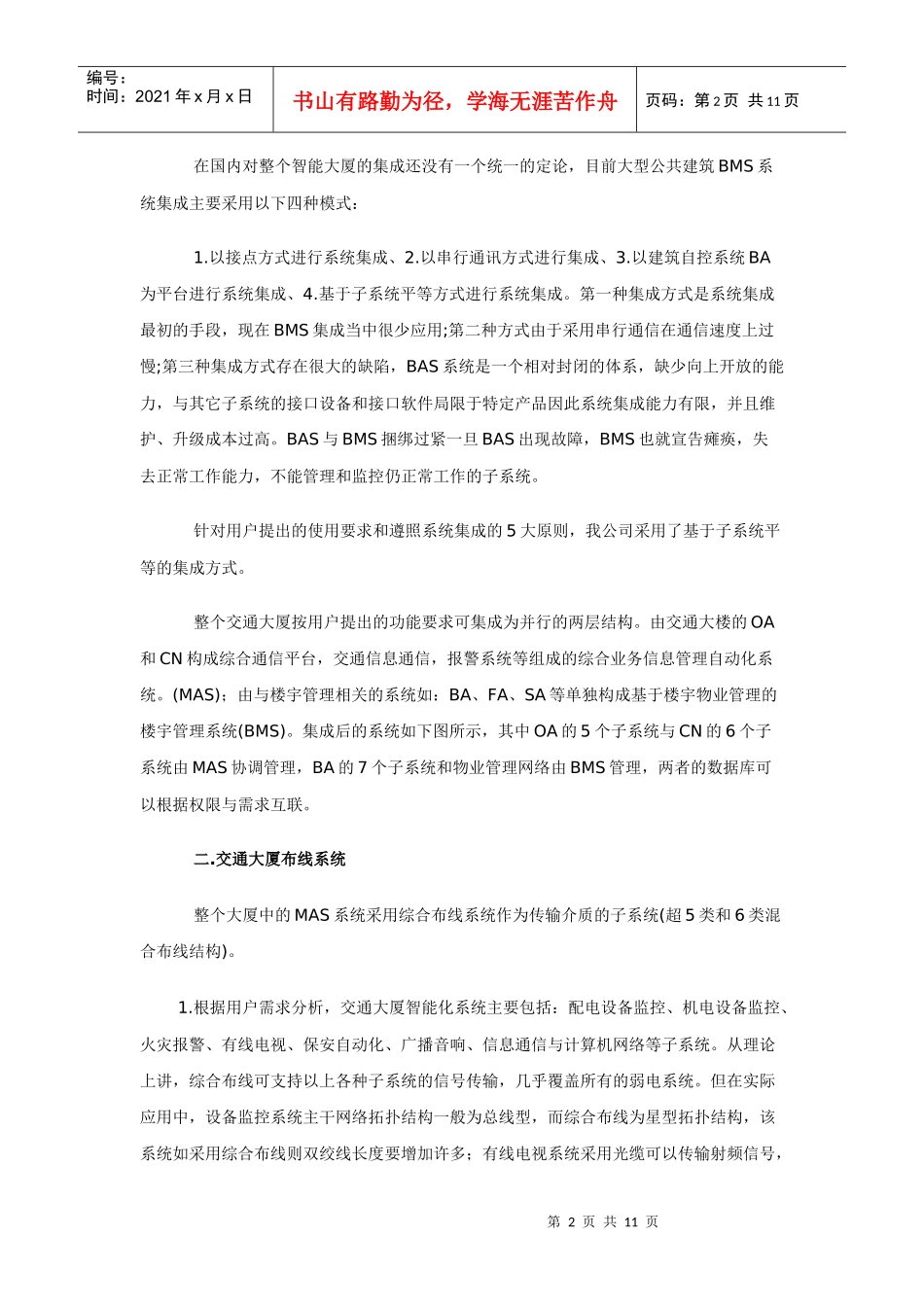

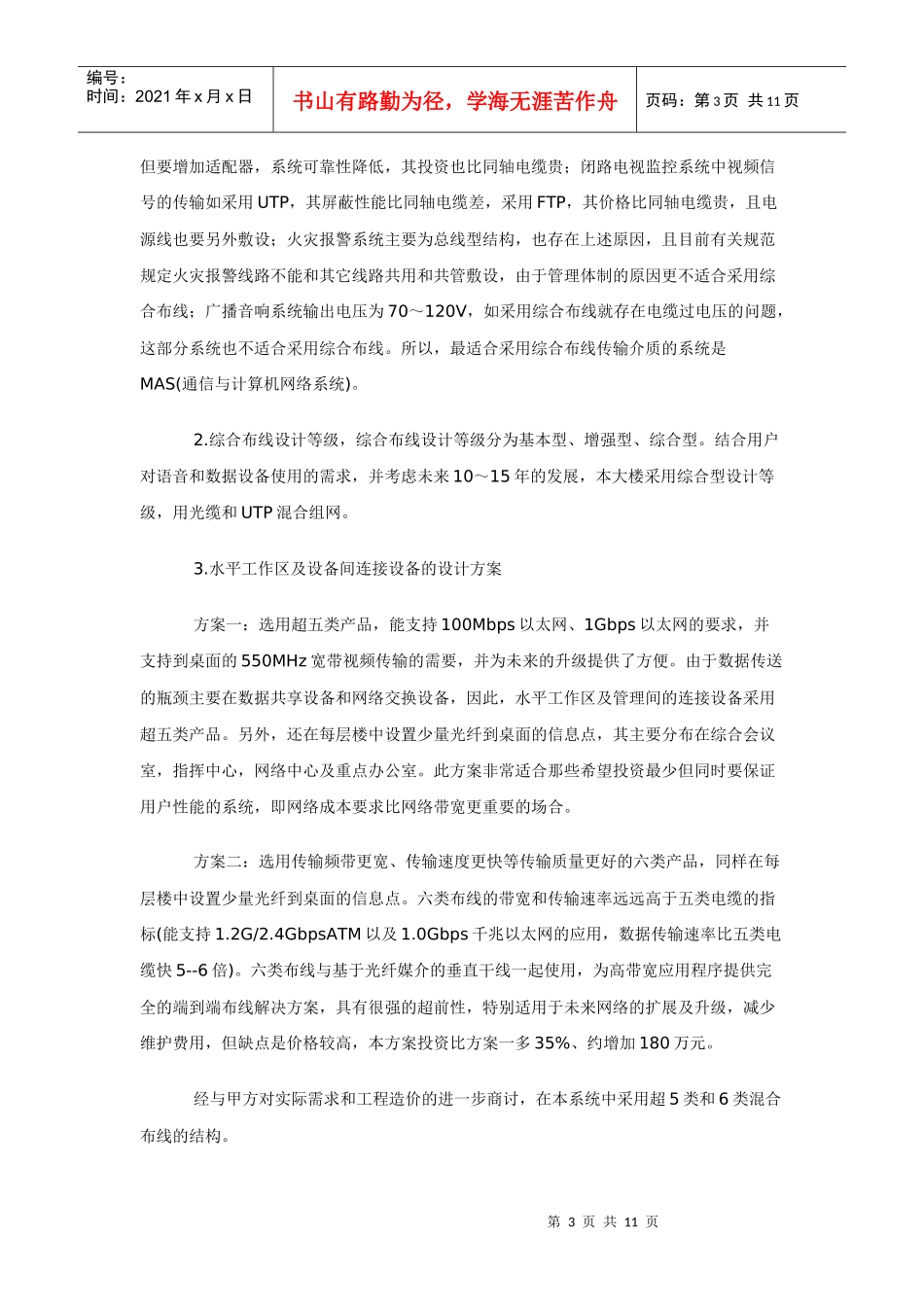

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页交通大厦工程楼宇智能化整体解决方案简介：随着我国人民收入的健康发展，对西部地区的开发，我国城市化的进程在逐步加快，伴随城市化进程的加快，高层楼宇的智能化成为了自动控制领域内又一个新的亮点。但是从我国涉足楼宇智能化这一行业开始到现在，...关键字：交通大厦工程楼宇智能化整体解决方案随着我国人民收入的健康发展，对西部地区的开发，我国城市化的进程在逐步加快，伴随城市化进程的加快，高层楼宇的智能化成为了自动控制领域内又一个新的亮点。但是从我国涉足楼宇智能化这一行业开始到现在，国内将近80%的高层楼宇智能化工程是采用国外的监控组态软件做上位平台。本人从事楼宇智能化工程将近8年，分析其原因主要有两个方面：一是国外的软件(如EXCEL5000、WINCC等)在使用的时间上比国内的软件长，它的稳定性和功能要优于国内的软件；二是国外的软件都有自己的硬件集成产品，它的软硬件能够很好的结合，而楼宇的智能化工程存在高投入的风险(一般占到土建成本的5%左右)，所以国内软件在高层楼宇的智能化工程上很少被采用。但是实际上由于楼宇智能化系统属于一个滞后系统，控制精度不象过程控制那样要求很高。从工程成本方面考虑，在与开发商达成采用国产软硬件打造国内智能化楼宇工程的共识后，我公司向开发商提出了下面的解决方案。本案例分析中的交通大厦位于广东省某市中心，楼高24层，建筑面积为40000平米，在主楼两侧各有3层高的裙楼，楼主体为中心对称结构。其交通指挥中心位于顶楼，5至23层为办公室，4层为餐厅，1至3层为集中办证营业大厅。地下分三层：一层为拥有260个停车位的地下停车场，二层为机电设备间，三层为战时防空所，平时为杂物储藏室。交通大厦的主要功能：●集中管理市区内的机动车量；●对发生重大交通故障和车辆高峰时的路段进行统一调度管理。一.交通大厦的系统集成模式第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页在国内对整个智能大厦的集成还没有一个统一的定论，目前大型公共建筑BMS系统集成主要采用以下四种模式：1.以接点方式进行系统集成、2.以串行通讯方式进行集成、3.以建筑自控系统BA为平台进行系统集成、4.基于子系统平等方式进行系统集成。第一种集成方式是系统集成最初的手段，现在BMS集成当中很少应用;第二种方式由于采用串行通信在通信速度上过慢;第三种集成方式存在很大的缺陷，BAS系统是一个相对封闭的体系，缺少向上开放的能力，与其它子系统的接口设备和接口软件局限于特定产品因此系统集成能力有限，并且维护、升级成本过高。BAS与BMS捆绑过紧一旦BAS出现故障，BMS也就宣告瘫痪，失去正常工作能力，不能管理和监控仍正常工作的子系统。针对用户提出的使用要求和遵照系统集成的5大原则，我公司采用了基于子系统平等的集成方式。整个交通大厦按用户提出的功能要求可集成为并行的两层结构。由交通大楼的OA和CN构成综合通信平台，交通信息通信，报警系统等组成的综合业务信息管理自动化系统。(MAS)；由与楼宇管理相关的系统如：BA、FA、SA等单独构成基于楼宇物业管理的楼宇管理系统(BMS)。集成后的系统如下图所示，其中OA的5个子系统与CN的6个子系统由MAS协调管理，BA的7个子系统和物业管理网络由BMS管理，两者的数据库可以根据权限与需求互联。二.交通大厦布线系统整个大厦中的MAS系统采用综合布线系统作为传输介质的子系统(超5类和6类混合布线结构)。1.根据用户需求分析，交通大厦智能化系统主要包括：配电设备监控、机电设备监控、火灾报警、有线电视、保安自动化、广播音响、信息通信与计算机网络等子系统。从理论上讲，综合布线可支持以上各种子系统的信号传输，几乎覆盖所有的弱电系统。但在实际应用中，设备监控系统主干网络拓扑结构一般为总线型，而综合布线为星型拓扑结构，该系统如采用综合布线则双绞线长度要增加许多；有线电视系统采用光缆可以传输射频信号，第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页但要增加适配...
