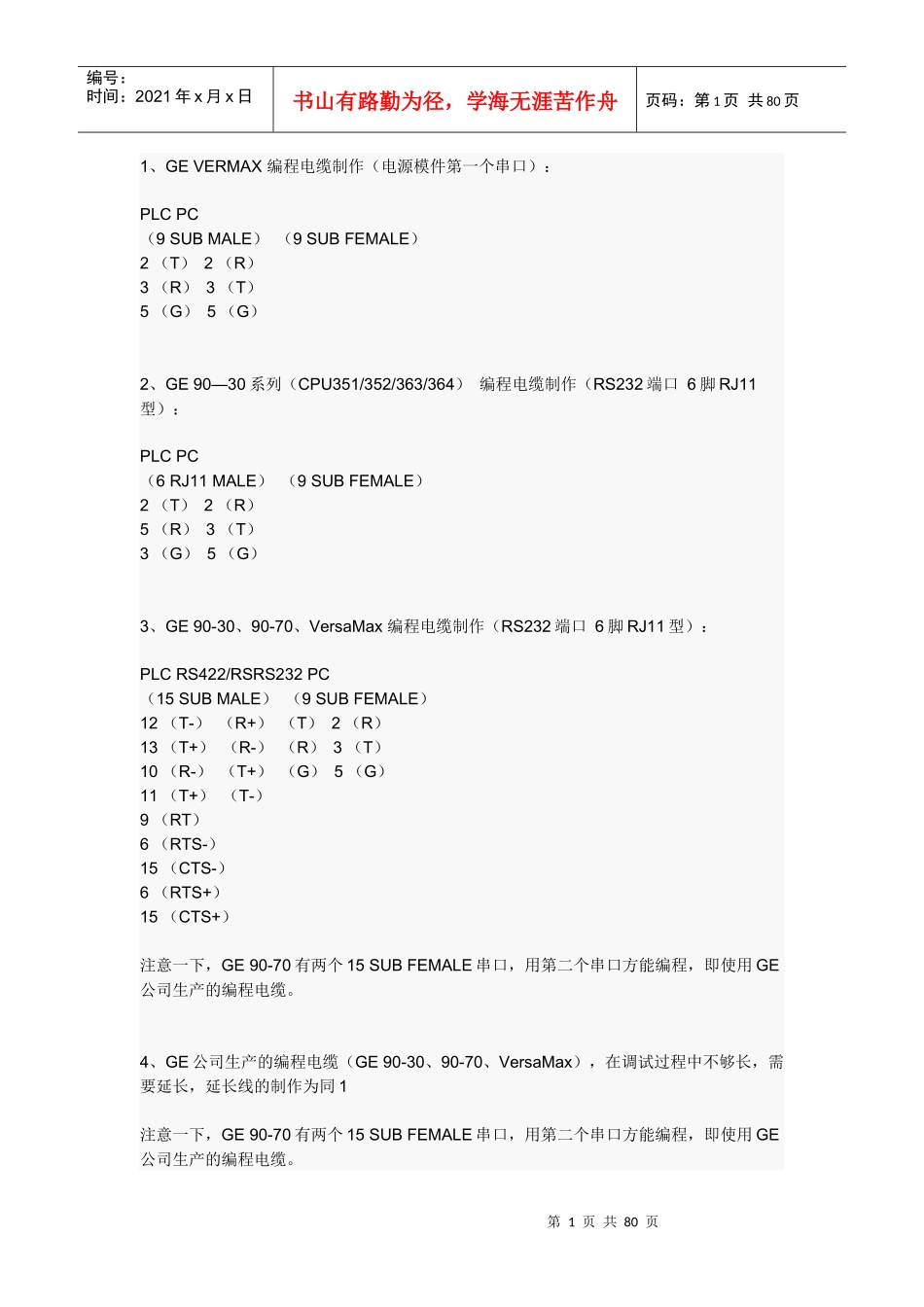

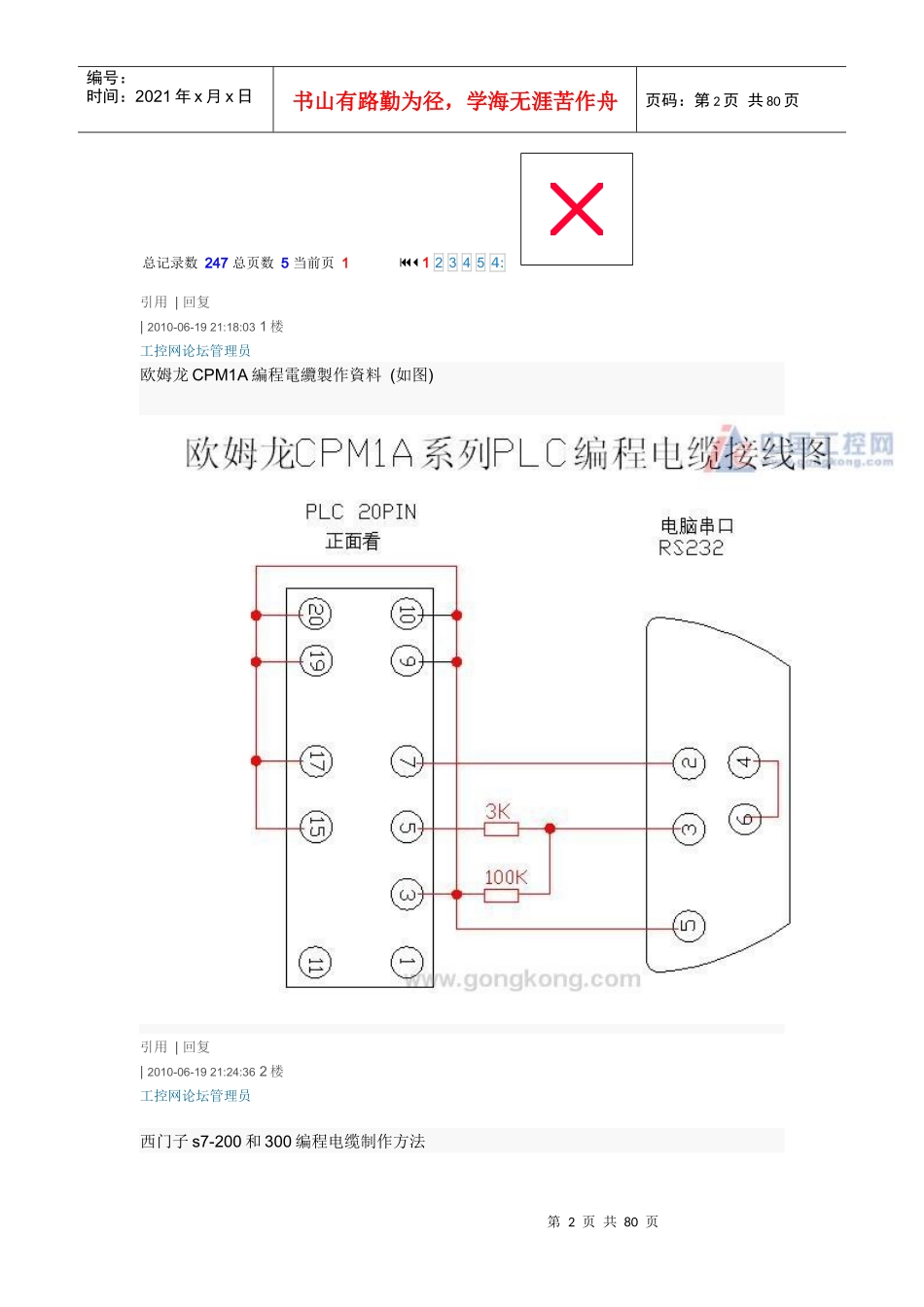

第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页1、GEVERMAX编程电缆制作（电源模件第一个串口）：PLCPC（9SUBMALE）（9SUBFEMALE）2（T）2（R）3（R）3（T）5（G）5（G）2、GE90—30系列（CPU351/352/363/364）编程电缆制作（RS232端口6脚RJ11型）：PLCPC（6RJ11MALE）（9SUBFEMALE）2（T）2（R）5（R）3（T）3（G）5（G）3、GE90-30、90-70、VersaMax编程电缆制作（RS232端口6脚RJ11型）：PLCRS422/RSRS232PC（15SUBMALE）（9SUBFEMALE）12（T-）（R+）（T）2（R）13（T+）（R-）（R）3（T）10（R-）（T+）（G）5（G）11（T+）（T-）9（RT）6（RTS-）15（CTS-）6（RTS+）15（CTS+）注意一下，GE90-70有两个15SUBFEMALE串口，用第二个串口方能编程，即使用GE公司生产的编程电缆。4、GE公司生产的编程电缆（GE90-30、90-70、VersaMax），在调试过程中不够长，需要延长，延长线的制作为同1注意一下，GE90-70有两个15SUBFEMALE串口，用第二个串口方能编程，即使用GE公司生产的编程电缆。第2页共80页第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页总记录数247总页数5当前页1123454:引用|回复|2010-06-1921:18:031楼工控网论坛管理员欧姆龙CPM1A編程電纜製作資料(如图)引用|回复|2010-06-1921:24:362楼工控网论坛管理员西门子s7-200和300编程电缆制作方法第3页共80页第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共80页引用|回复|2010-06-1921:25:523楼工控网论坛管理员第4页共80页第3页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共80页第5页共80页第4页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共80页西门子s7-200和300编程电缆制作方法引用|回复|2010-06-1921:34:174楼工控网论坛管理员自制PLC编程电缆摘要：由于品牌不同的PLC其编程电缆不能通用，而原装编程电缆又价格不菲，给学习和使用PLC带来了不便。本文通过分析PLC编程口的几种通信接口标准和物理结构，详细说明了各种不同接口形式的PLC编程电缆的制作方法，自制编程电缆成本低制作方便，可以实现原装电缆的所有功能。关键词：PLC编程口通信接口标准编程电缆接口转换器一．前言随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC编程成了电气工程技术人员必须掌握的专业技能。可编程序控制器的品牌众多，欧、美、日、韩及台湾的PLC纷纷第6页共80页第5页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共80页抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。由于不同品牌PLC的编程电缆互不通用，买一根原装电缆往往上千元。对于以学习为主要目的以及经常碰到不同品牌PLC的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便。PLC虽然品牌众多，但各种品牌的PLC其编程接口不外乎几种型式，在PLC随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。下面我就PLC编程口的几种串行通信接口标准和物理结构，详细说明如何DIY一根适用的编程电缆。二．PLC编程口的型式编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，DB-9针形插头。而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422。按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9、DB-25等。RS-232是PC机与通信工业中应用最广泛的一种串行接口，RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。多数情况下只使用主通道，常用九条信号线（九针D形口），各引...
