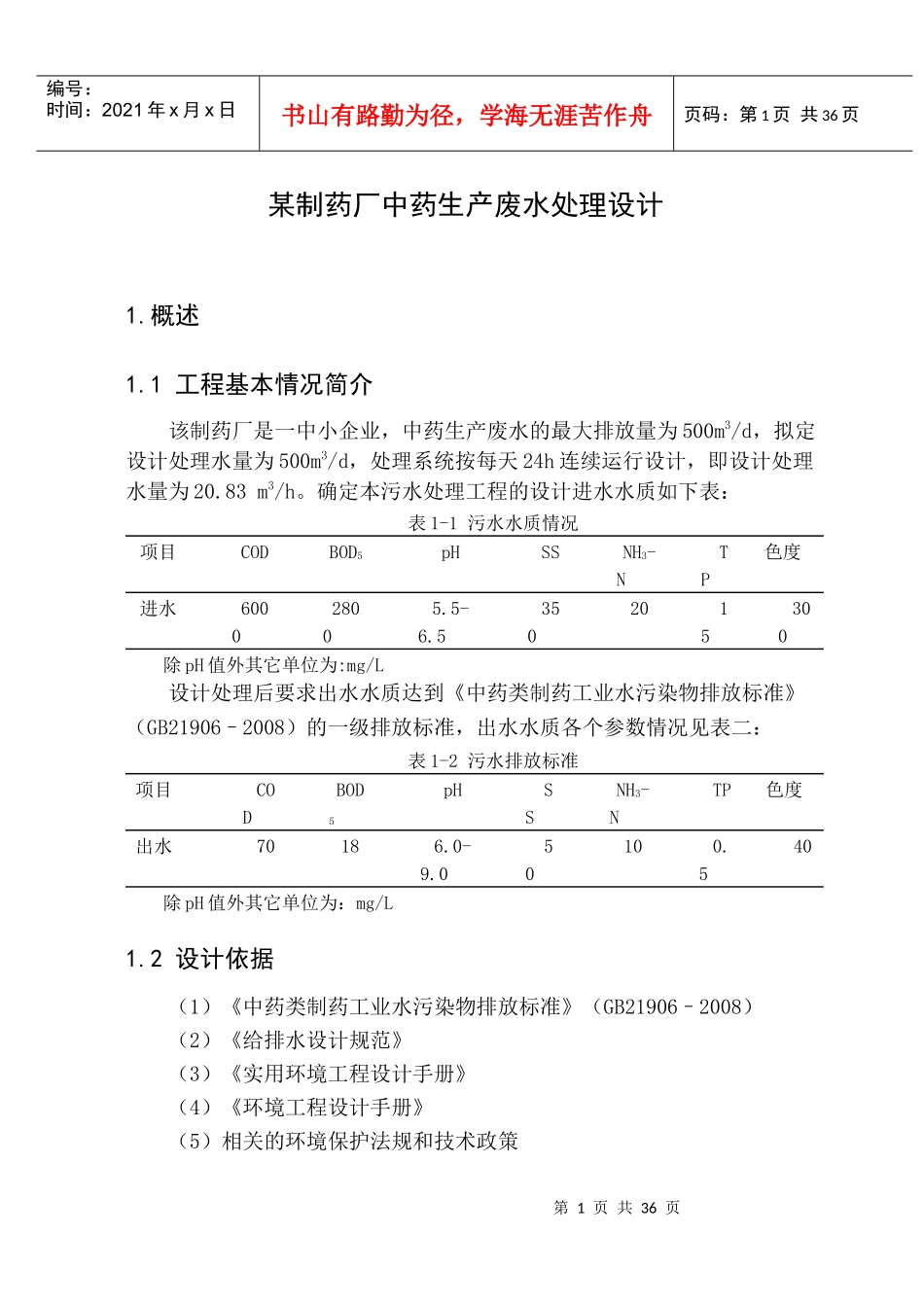

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页某制药厂中药生产废水处理设计1.概述1.1工程基本情况简介该制药厂是一中小企业，中药生产废水的最大排放量为500m3/d，拟定设计处理水量为500m3/d，处理系统按每天24h连续运行设计，即设计处理水量为20.83m3/h。确定本污水处理工程的设计进水水质如下表：表1-1污水水质情况项目CODBOD5pHSSNH3-NTP色度进水600028005.5-6.53502015300除pH值外其它单位为:mg/L设计处理后要求出水水质达到《中药类制药工业水污染物排放标准》（GB21906–2008）的一级排放标准，出水水质各个参数情况见表二：表1-2污水排放标准项目CODBOD5pHSSNH3-NTP色度出水70186.0-9.050100.540除pH值外其它单位为：mg/L1.2设计依据（1）《中药类制药工业水污染物排放标准》（GB21906–2008）（2）《给排水设计规范》（3）《实用环境工程设计手册》（4）《环境工程设计手册》（5）相关的环境保护法规和技术政策第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页1.3设计范围本工程设计范围包括该制药厂中药生产废水处理区内的废水处理工艺、土建工程、管道工程、设备购置等。设计包括：（1）废水处理工艺流程设计；（2）废水处理站平面布置图设计；（3）废水处理站高程图设计；（4）废水处理站管线图设计；（5）部分构筑物的设计；（6）投资估算；（7）工程经济和环境效益分析。1.4设计原则工艺方案的选择对于废水处理设施的建设、确保处理设施的处理效果和降低运行费用发挥着最为重要的作用，因此需要结合设计规模、废水水质特性以及当地的实际条件和要求，选择技术可行、经济合理的处理工艺技术，经全面技术经济分析后优选出最佳的总体工艺方案和实施方式。在废水处理设施的总体工艺方案确定中，遵循以下原则：（1）所选工艺必须技术先进、成熟，对水质变化适应能力强，运行稳定，能保证出水水质达到工厂使用标准及国家废水排放标准的要求。（2）所选工艺应减少基建投资和运行费用，节省占地面积和降低能耗。（3）所选工艺应易于操作、运行灵活且便于管理。根据进水水质、水量，应能对工艺运行参数和操作进行适当调整。（4）所选工艺应易于实现自动控制，提高操作管理水平。（5）所选工艺应最大程度减少对周围环境的不良影响（气味、噪声、气雾等）。2.处理工艺设计[2]第3页共36页第2页共36页中药废水格栅调节池两相厌氧反应器污泥浓缩池板框压缩机二沉池混凝沉淀池达标排放氧化沟泥饼外运污泥回流编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页2.1工艺流程确定根据处理的废水水量、水质及处理要求，结合工程经验，确定废水处理工艺，工艺流程如图：图2.1制药厂中药生产废水处理工艺流程2.2工艺流程设计说明中药生产废水通过格栅进入污水处理段调节池，调节水质水量，在絮凝剂的作用下，去除废水中的悬浮物和胶体物质等污染物，降低后续处理单元的工作负荷。经泵定量提升到二相厌氧反应器，在厌氧微生物的作用下，将废水中的各种复杂有机物分解转化成小分子有机物，甲烷和二氧化碳等物质，剩余污泥进入污泥浓缩池[3]。该流程的产酸反应器采用厌氧反应器，其污泥的回流比可使产酸反应中保持较高浓度的产酸污泥，以加快悬浮物质或难降解物质的水解酸化，为后续的产甲烷反应创造有利条件[4]。而工程采用的高负荷厌氧反应器(UASB)，在池底甲布水系统与三相分离器之间留有一定空间，以便悬浮悬浮状态的絮状污泥和颗粒污泥在其中生长、积累，具有良好的污泥滞留效果[5]。在厌氧微生物作用下，将废水中大分子第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页有机物降解为小分子有机物、甲烷和CO2等。两相厌氧工艺通过产酸相和产甲烷相的协同作用，不但使废水的可生化性大大提高，而且去除了大部分子有机物质，降低了废水的浓度[6]。氧化沟作为一种完全混合且不需要初沉池的延时曝气活性污泥法工艺，是一种出水水质好、运行可靠、基建投资费用和运行费用低的污水处理方法[3]。氧化沟不仅满足BOD5和SS的去除，...
