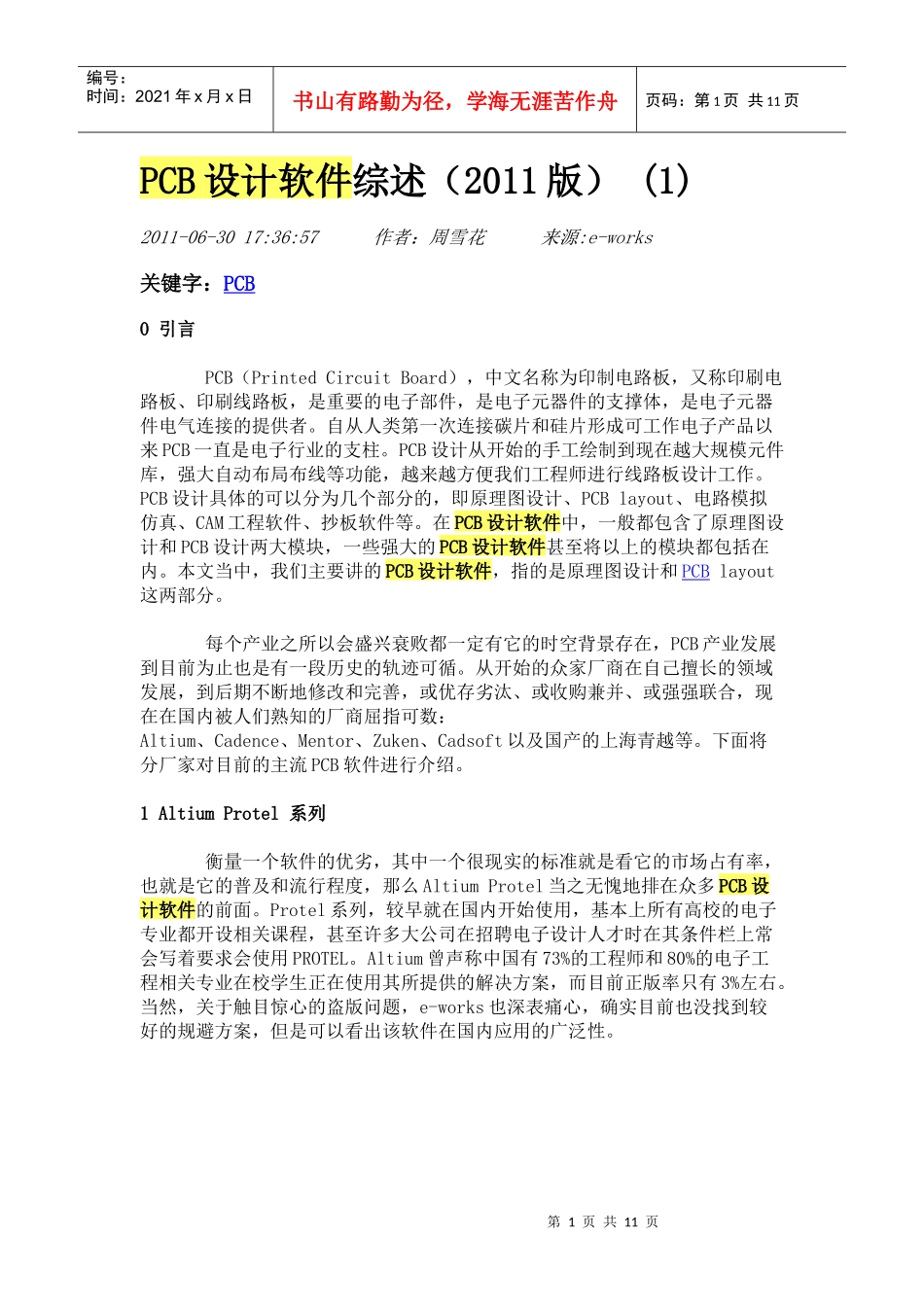

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页PCB设计软件综述（2011版）(1)2011-06-3017:36:57作者：周雪花来源:e-works关键字：PCB0引言PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。自从人类第一次连接碳片和硅片形成可工作电子产品以来PCB一直是电子行业的支柱。PCB设计从开始的手工绘制到现在越大规模元件库，强大自动布局布线等功能，越来越方便我们工程师进行线路板设计工作。PCB设计具体的可以分为几个部分的，即原理图设计、PCBlayout、电路模拟仿真、CAM工程软件、抄板软件等。在PCB设计软件中，一般都包含了原理图设计和PCB设计两大模块，一些强大的PCB设计软件甚至将以上的模块都包括在内。本文当中，我们主要讲的PCB设计软件，指的是原理图设计和PCBlayout这两部分。每个产业之所以会盛兴衰败都一定有它的时空背景存在，PCB产业发展到目前为止也是有一段历史的轨迹可循。从开始的众家厂商在自己擅长的领域发展，到后期不断地修改和完善，或优存劣汰、或收购兼并、或强强联合，现在在国内被人们熟知的厂商屈指可数：Altium、Cadence、Mentor、Zuken、Cadsoft以及国产的上海青越等。下面将分厂家对目前的主流PCB软件进行介绍。1AltiumProtel系列衡量一个软件的优劣，其中一个很现实的标准就是看它的市场占有率，也就是它的普及和流行程度，那么AltiumProtel当之无愧地排在众多PCB设计软件的前面。Protel系列，较早就在国内开始使用，基本上所有高校的电子专业都开设相关课程，甚至许多大公司在招聘电子设计人才时在其条件栏上常会写着要求会使用PROTEL。Altium曾声称中国有73%的工程师和80%的电子工程相关专业在校学生正在使用其所提供的解决方案，而目前正版率只有3%左右。当然，关于触目惊心的盗版问题，e-works也深表痛心，确实目前也没找到较好的规避方案，但是可以看出该软件在国内应用的广泛性。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页图1AltumDesignerProtel是PROTEL（现为Altium）公司在1985年推出的PCB设计软件，从最初的ProtelfoDOS，再升级为ProtelforWindows，然后在1998年，推出protel98，在1999年推出了划时代的protel99及其升级版protel99se，在2002年推出protelDXP……此后Altium从定点软件产品发布向连续流发布方式转移，基本上每年都有新版本发布，后有发布以AltiumDesigner+季节命名的版本，最新版本是2011年3月新发布的AltiumDesigner10。目前，使用Protel99se进行PCB设计工作的人员，数量还相当巨大。protel99se对PCB设计行业的贡献相当巨大。无论是广泛使用的Protel99还是后续的各个版本，均提供了一个集成的设计环境，包括了原理图设计和PCB布线工具，集成的设计文档管理，支持通过网络进行工作组协同设计功能。自ProtelDXP/DXP2004开始，提供了全新的FPGA设计的功能；自AltiumDesigner6.0开始，将设计流程、集成化PCB设计、可编程器件（如FPGA）设计和基于处理器设计的嵌入式软件开发功能整合在一起；自AltiumDesigner6.8开始，添加了三维PCB可视化和导航技术，通过该功能，设计师可以随时查看板卡的精确成型，以及与设计团队的其他成员共享信息；在发布AltiumDesigner10时，同时推出基于互联网的AltiumVaults和AltiumLive。AltiumVaults构成了Altium智能数据管理技术的核心，它存储并管理电子设计数据；AltiumLive是一款适用于下载、交易和共享电子设计内容的在线环境。当然也有工程师对Protel系列软件存有抱怨，比如运行时占据大多数系统资源、对系统配置要求较高、菜单过于繁琐、不适合高速PCB设计、公司企业特别是外企使用较少等等，但因它是绝大多数国内工程师的"第一次亲密接触"的软件，还是有相当多的工程师可能出于恋旧情节或者先入为主的原因，对AltiumProtel情有独钟，即使是Altium有升级版本，也不会随意更换。总之，这是一款很不错的适合从企业到个人的PCB设计软件。【关于Atium】第3页共11页第2页共11页编号：时间...
