《塑料模具设计》训练项目任务单VIP专享VIP免费

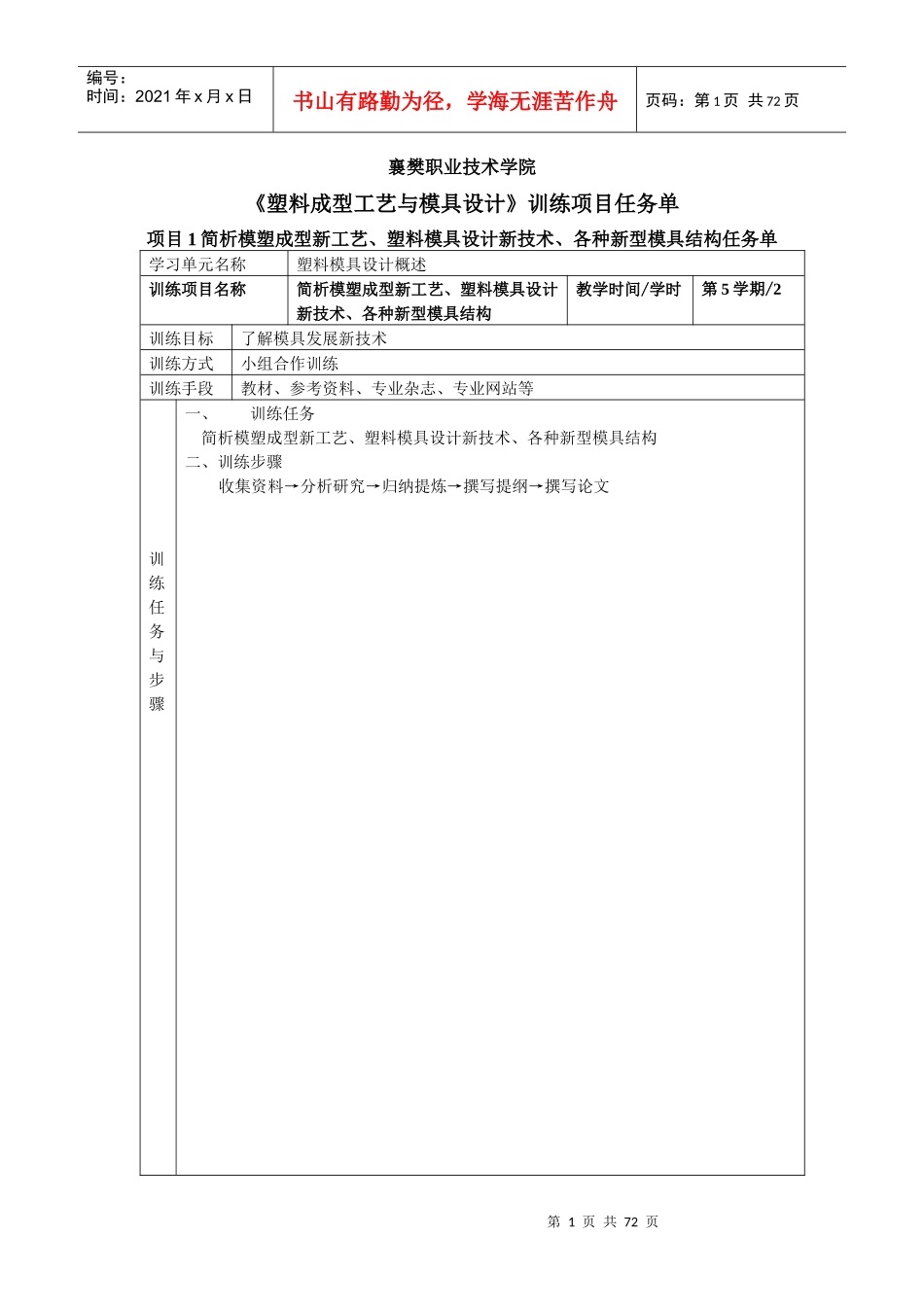

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页襄樊职业技术学院《塑料成型工艺与模具设计》训练项目任务单项目1简析模塑成型新工艺、塑料模具设计新技术、各种新型模具结构任务单学习单元名称塑料模具设计概述训练项目名称简析模塑成型新工艺、塑料模具设计新技术、各种新型模具结构教学时间/学时第5学期/2训练目标了解模具发展新技术训练方式小组合作训练训练手段教材、参考资料、专业杂志、专业网站等训练任务与步骤一、训练任务简析模塑成型新工艺、塑料模具设计新技术、各种新型模具结构二、训练步骤收集资料→分析研究→归纳提炼→撰写提纲→撰写论文第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页项目2塑料、塑料特性及用途任务单学习单元名称塑料与塑件工艺性训练项目名称塑料、塑料特性及用途教学时间/学时第5学期/4训练目标认识塑料，会分析塑料性能和使用范围，会比较分析塑料和金属性能异同，为以后编制模塑工艺规程奠定基础训练方式小组合作训练训练手段教材、参考资料、专业杂志、专业网站等训练任务与步骤一、训练任务1.认识塑料、分析塑料特性及用途；2.比较分析塑料和金属性能异同二、训练步骤收集资料→分析研究→归纳提炼→撰写提纲→制作PPT第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页项目3选择注塑机任务单学习单元名称注塑机与模具的关系训练项目名称为指定塑件选择注塑机教学时间/学时第5学期/1训练目标会对不同塑件选择注塑机训练方式小组合作训练训练手段实训引导文、案例、模具设计手册等训练任务与步骤一、塑件图及技术要求二、训练任务与步骤1.计算塑件（含浇注系统凝料）的质量2.根据计算的结果初选注塑机第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页项目4编制注塑成型工艺规程任务单学习单元名称塑料注塑成型工艺训练项目名称为指定塑件编制注塑成型工艺规程教学时间/学时第5学期/2训练目标会对不同塑件编制注塑成型工艺规程，填写成型工艺卡片训练方式小组合作训练训练手段实训引导文、案例、模具设计手册等训练任务与步骤一、塑件图及技术要求二、训练任务与步骤1.分析塑件工艺性,确定模具类型→根据常用热塑性塑料注塑成型工艺参数表查成型工艺参数第5页共72页第4页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共72页2.填写成型工艺规程卡片（见附件1）附件1塑料注塑成型工艺卡片塑料注射成型工艺卡片资料编号车间共页第页零件名称材料牌号：设备型号装配图号材料定额每模件数零件图号单件重量：工装号材料干燥设备温度/0C时间/0C料筒温度(/0C)后段/0C中段/0C前端/0C喷嘴/0C模具温度/0C时间注射/s保压/s冷却/s压力注射压力/Mpa背压/Mpa后处理温度/°C时间定额辅助/min时间/h单件/min检验编制校对审核组长车间主任检验组长主管工程师第6页共72页第5页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共72页项目5编制两板模注塑成型工艺规程任务单学习单元名称两板模成型工艺编制训练项目名称编制两板模注塑成型工艺规程教学时间/学时第5学期/2训练目标会对指定塑件编制注塑成型工艺规程，填写成型工艺卡片训练方式小组合作训练训练手段实训引导文、案例、模具设计手册等训练任务与步骤一、塑件图及技术要求第7页共72页第6页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共72页二、训练任务与步骤分析塑件工艺性,确定模具类型→计算塑件（含浇注系统凝料）的质量，初选注塑机→根据常用热塑性塑料注塑成型工艺参数表查成型工艺参数→填写成型工艺规程卡片（见附件1）项目6两板模分型面选择任务单学习单元名称两板模各系统设计训练项目名称选择分型面教学时间/学时第5学期/1训练目标会对指定塑件注塑模选择分型面训练方式独立训练训练手段实训引导文、案例、模具设计手册等第8页共72页第7页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
