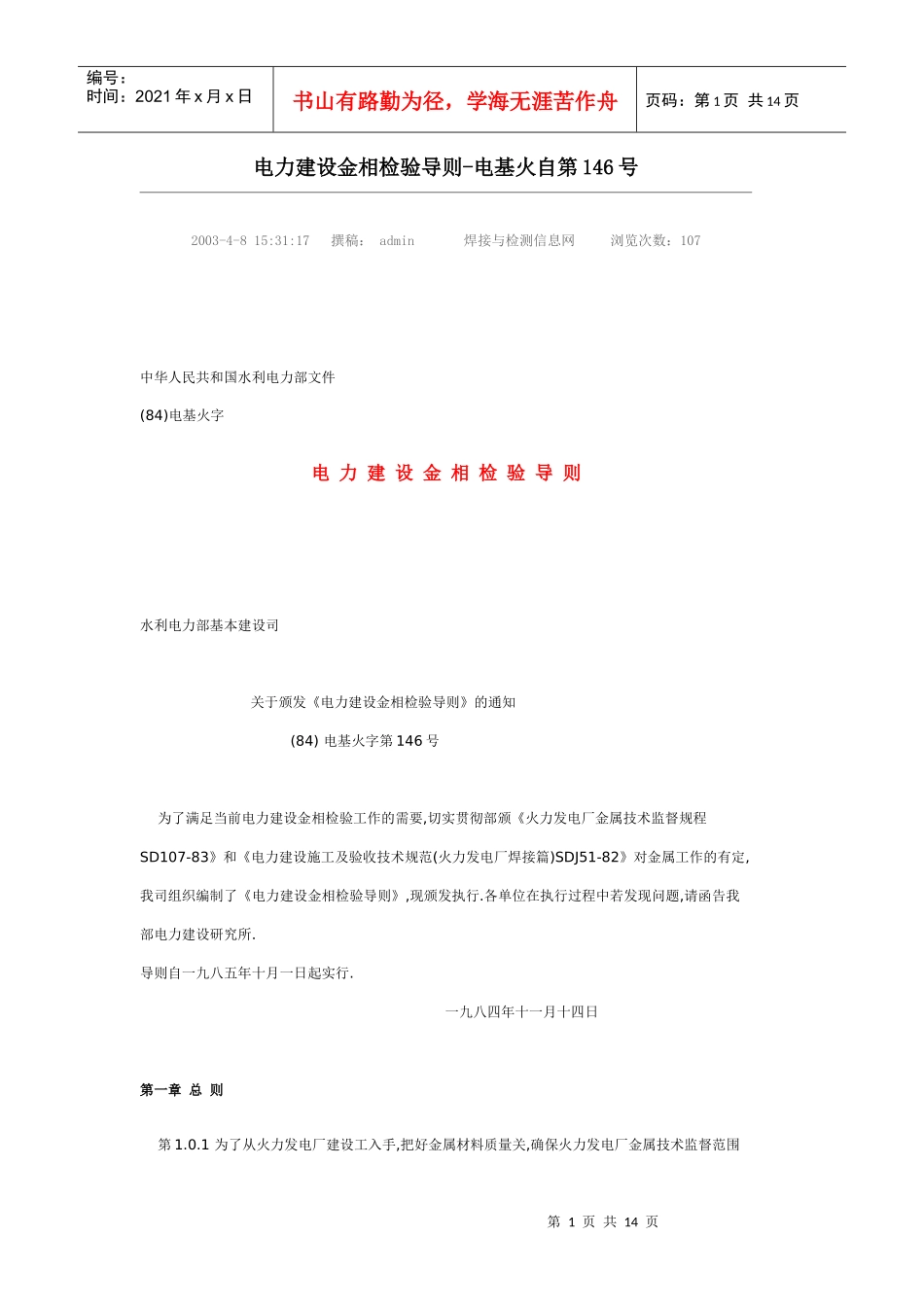

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页电力建设金相检验导则-电基火自第146号2003-4-815:31:17撰稿：admin焊接与检测信息网浏览次数：107中华人民共和国水利电力部文件(84)电基火字电力建设金相检验导则水利电力部基本建设司关于颁发《电力建设金相检验导则》的通知(84)电基火字第146号为了满足当前电力建设金相检验工作的需要,切实贯彻部颁《火力发电厂金属技术监督规程SD107-83》和《电力建设施工及验收技术规范(火力发电厂焊接篇)SDJ51-82》对金属工作的有定,我司组织编制了《电力建设金相检验导则》,现颁发执行.各单位在执行过程中若发现问题,请函告我部电力建设研究所.导则自一九八五年十月一日起实行.一九八四年十一月十四日第一章总则第1.0.1为了从火力发电厂建设工入手,把好金属材料质量关,确保火力发电厂金属技术监督范围第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页内各管道和部及其焊接接头的安全运行,特制订《电力建设金相检验导则》(以下简称导则).第1.0.2条导则适用于水利电力系统火力发电厂设备中高温管道和部件、承压管道和部件、以及它们的焊接接头金相检验工作.第1.0.3条高温管道和部件、承压管道和部件等的检验范围和数量应符合《火力发电厂金属技术监督规程SD107-83》的有关规定.第1.0.4条焊接接头的检验范围和数量应符合《电力建设施工及验收规范(火力发电厂焊接篇)SDJ51-82》的有关规定.第1.0.5条检验工作必须遵守《电力建设安全工作规程(热机安装篇)SDJ62-82》的有关规定.第二章对金相检验人员的要求第2.0.1条金相检验人员包括金相检验技术人员和金相检验工.在金相检验工作中,金相检验人员均应对相应的工作职责范围内工作负责.第2.0.2条对金相检验技术人员的要求:一、根据工程情况,全面掌握金相检验工作项目和工作量,制订工作和拟定技术措施.二、参加并指导工程中金相检验工作,对检验质量负责.三、对金相检验工进行必要的理论辅导、实际操作技术的培训和考核,总结交流新的试验,以提高金相检验分析技术与技巧.四、对首次遇到的钢种进行必要的分析和试验.五、及时编审试验报告,做好整理归档工作.第2.0.3条对金相检验工的要求:一、检验工需经专业理论知识和实际操作技能的培训,考核合格后方能担任相应的金相检验工作和编写试验报告.第2.0.4在金相检验工作中需接触强酸、剧毒药品、有毒气体,如硝酸、盐酸、王水、氢氟酸、三氧化二铬、乙二胺等,故应加强劳动保护.第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页第三章检验前的准备第3.0.1条了解被检件材料的钢号、规格、热处理状态、焊接部位及焊接工艺等,明确试验目的.第3.0.2条对工程中首次遇到的钢种,必要时可进行热处理工艺性能试验和竟金相组织评定风分析。第3.0.3条主蒸汽管道、高温再热蒸汽管道直管段最好截取镶嵌试样,试样编号必须与安装时管道布置编号相对应.第3.0.4条对需焊后热处理的焊接接头,应在热处理后进行检验.焊接接头试样的截取,应根据《电力建设施工及验收技术规范(火力发电厂焊接篇)51-82》中的有关规定进行.第3.0.5条检验前,应根据检验目的、被检材料及试验条件,确定试验方案.对外界一些影响试验结果的因素,采取相应的措施,以保证分析的准确性.第四章宏观检验第一节通则第4.1.1条宏观检验的目的在于检查管道和部件及其焊接接头的宏观缺陷.第4.1.2条宏观检验用肉中10倍以下的放大镜观察被检件.宏观金相检验常用酸浸试验.第二节酸浸试验第4.2.1条酸浸试验可采用热酸浸蚀或冷酸浸蚀.第4.2.2条根据检验目的,确定试样截取的部位、检查面及数量.焊接接头的试样应包括焊缝、热影响区和母材.第4.2.3条试样的截取可采用手锯、砂轮切割、机械加工或气割等方法.第4.2.4条试样被检面的光洁度应根据检验目的及要求,选择相应的机械加工方法,必要时可用不同粒度的粗、细砂纸逐级进行磨制.一般磨到500号水砂纸或01号金相砂纸即可.第4.2.5条酸浸前,试样被检面须无伤痕及局部凹陷,表面不应有油潜心存在,必要时可用汽油、酒精、苯清洗.第4.2.6条根据被检...
