接地和电气安全课件VIP免费

接地和电气安全课件_第1页
1/30

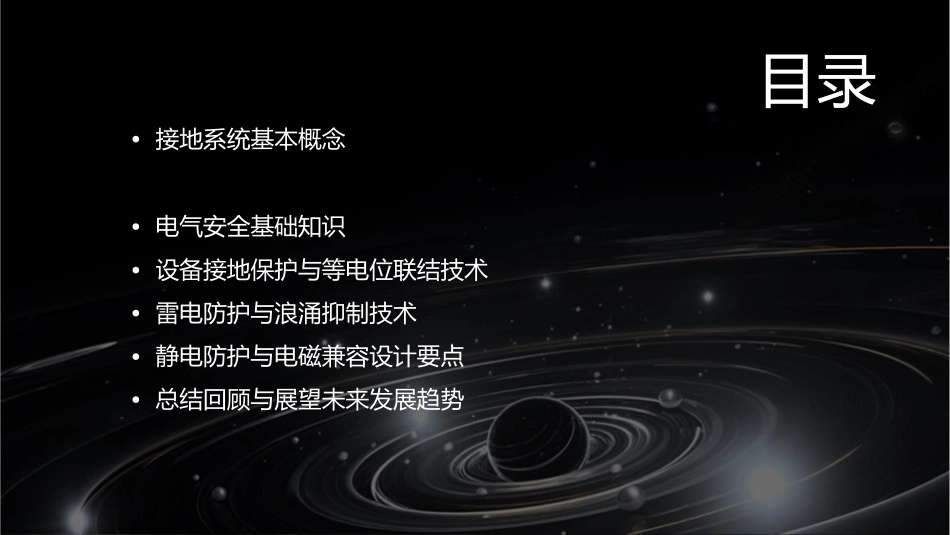

接地和电气安全课件_第2页
2/30
接地和电气安全课件_第3页
3/30
目录•接地系统基本概念•电气安全基础知识•设备接地保护与等电位联结技术•雷电防护与浪涌抑制技术•静电防护与电磁兼容设计要点•总结回顾与展望未来发展趋势接地定义与分类接地定义指将电气设备的某一部分与大地之间做良好的电气连接,以保证电气设备和人身的安全。接地分类工作接地、保护接地、防雷接地、防静电接地等。接地系统作用及重要性作用保证人身安全、保证电气设备的正常运行、防止雷击和静电危害等。重要性接地系统是电气安全的重要组成部分,其性能直接影响到电气设备和人身的安全。如果接地系统失效,将会导致电气设备损坏、火灾、爆炸等严重后果,甚至危及人身安全。常见接地方式介绍TN系统TT系统IT系统电源端有一点直接接地,电气设备的金属外壳通过保护线与该点连接。适用于工业与民用建筑等低压配电系统。电源端有一点直接接地,电气设备的金属外壳通过保护线接至与电源端无直接关联的接地极上。适用于对接地要求高的场所,如爆炸危险场所。电源端不接地或经高阻抗接地,电气设备的金属外壳直接接地。适用于对供电连续性要求高的场所,如医院手术室等。接地电阻定义及影响因素接地电阻定义接地电阻是指接地体对地电阻的总和,包括接地体本身的电阻、接地体与土壤之间的接触电阻以及土壤电阻。影响因素土壤电阻率、接地体材料、接地体形状和尺寸、接地体埋深等。测量原理及方法介绍测量原理通过测量接地体上的电压和电流,计算出接地电阻值。常用的测量方法有电压表-电流表法、电桥法、接地电阻测试仪法等。方法介绍电压表-电流表法是通过在接地体上施加一定的电流,测量接地体上的电压,从而计算出接地电阻值;电桥法是通过电桥平衡原理测量接地电阻值;接地电阻测试仪法是通过专用仪器对接地电阻进行测量,具有操作简便、精度高等优点。实际操作演示操作步骤选择合适的测量方法,连接测量仪器,对接地体施加电流或电压,读取测量数据,计算接地电阻值。注意事项在操作过程中,要保证测量仪器和接线正确可靠,避免误差产生。同时,要注意安全,避免触电等危险情况的发生。人体对电流反应及危害程度010203感知电流摆脱电流致命电流引起人有感觉的最小电流,成年男性平均感知电流约为1.1mA,成年女性约为0.7mA。人触电后能自行摆脱电源的最大电流,成年男性平均摆脱电流约为16mA,成年女性约为10.5mA。在较短时间内危及生命的电流,通常在50mA以上。安全电压与绝缘等级划分安全电压不致使人直接致死或致残的电压,我国规定的安全电压额定值的等级为42V、36V、24V、12V和6V。绝缘等级根据电气设备在正常条件下和过载条件下允许的最高温度划分的等级,一般分为Y、A、E、B、F、H、C七个等级。防止触电事故措施直接接触防护措施绝缘、屏护和间距是防止直接接触电击的基本安全措施。间接接触防护措施保护接地、保护接零、加强绝缘、电气隔离、不导电环境、等电位联结、安全特低电压和漏电保护等是防止间接接触电击的基本安全措施。设备接地保护原理及应用场景原理应用场景通过将设备金属外壳与大地相连,使漏电流直接流入大地,从而保护人身安全。适用于高压、大容量电气设备和精密仪器等,如电力变压器、发电机、电动机等。VS等电位联结技术原理及优势分析原理优势将建筑物内所有金属构件、设备外壳、金属管道等通过导线连接在一起,使其处于同一电位水平,消除电位差,降低触电风险。提高电气系统安全性能,减少电气火灾和触电事故发生的可能性;降低对设备的电磁干扰,延长使用寿命;方便维护和检修。案例分析:某工厂设备接地保护实践接地保护方案采用TN-S接地系统,所有设备金属外壳均与专用接地线相连,确保漏电流及时流入大地。工厂概况该工厂生产线上使用大量电气设备,包括电动机、变频器、传感器等。实践效果有效降低了触电风险,保障了员工的人身安全;减少了电气火灾发生的可能性,提高了工厂的安全性能。雷电危害及防护措施概述雷电危害防护措施雷电对电气设备和人身安全造成威胁,包括直击雷、感应雷和雷电波侵入等。采用避雷针、避雷带、避雷网等传统避雷装置,以及浪涌保护器、防雷插座等新型防护设备。浪涌抑制技术原理及应用场景浪涌抑制技术原理...
