《电气控制与PLC》教案VIP免费

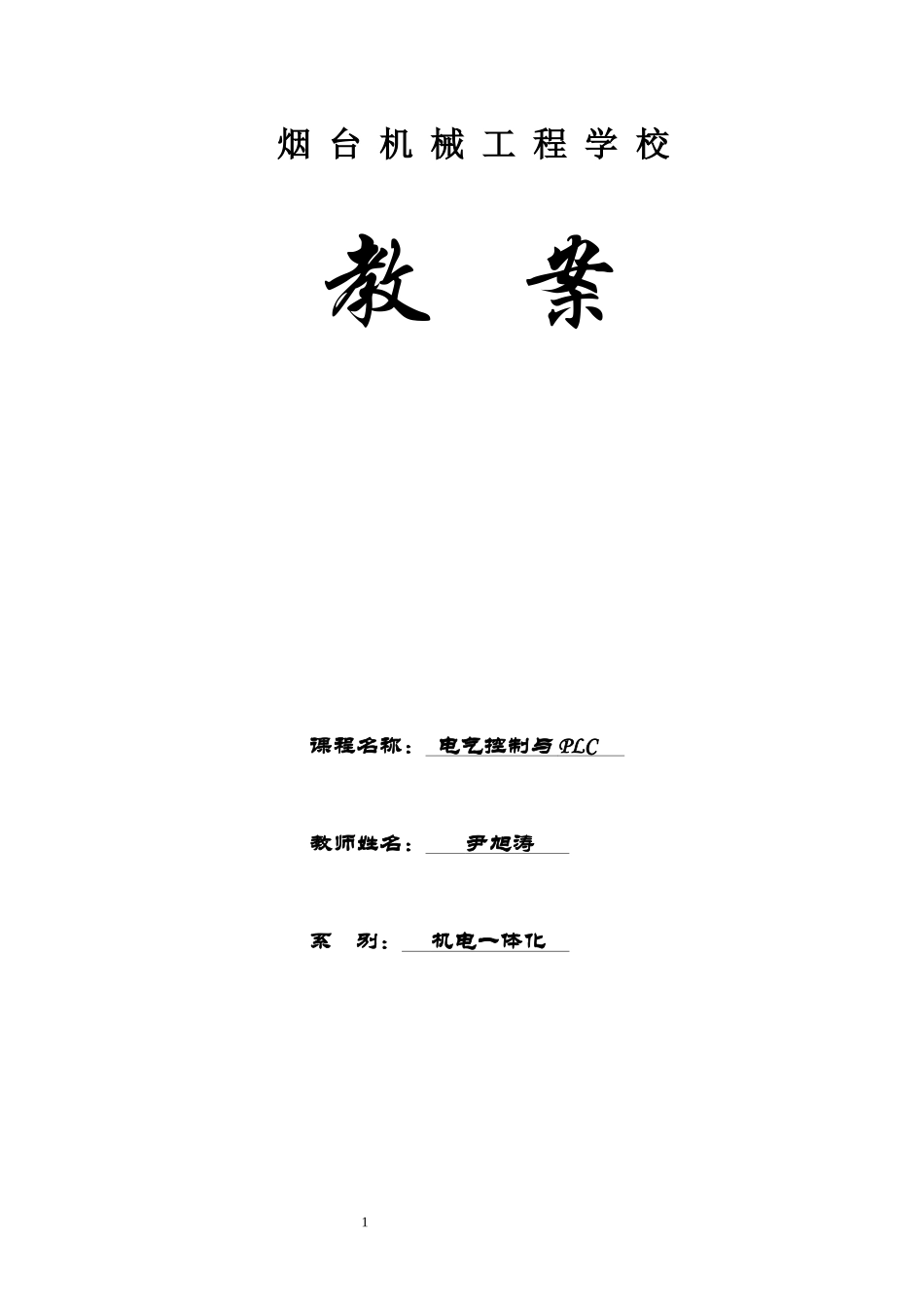

《电气控制与PLC》教案_第1页
1/76

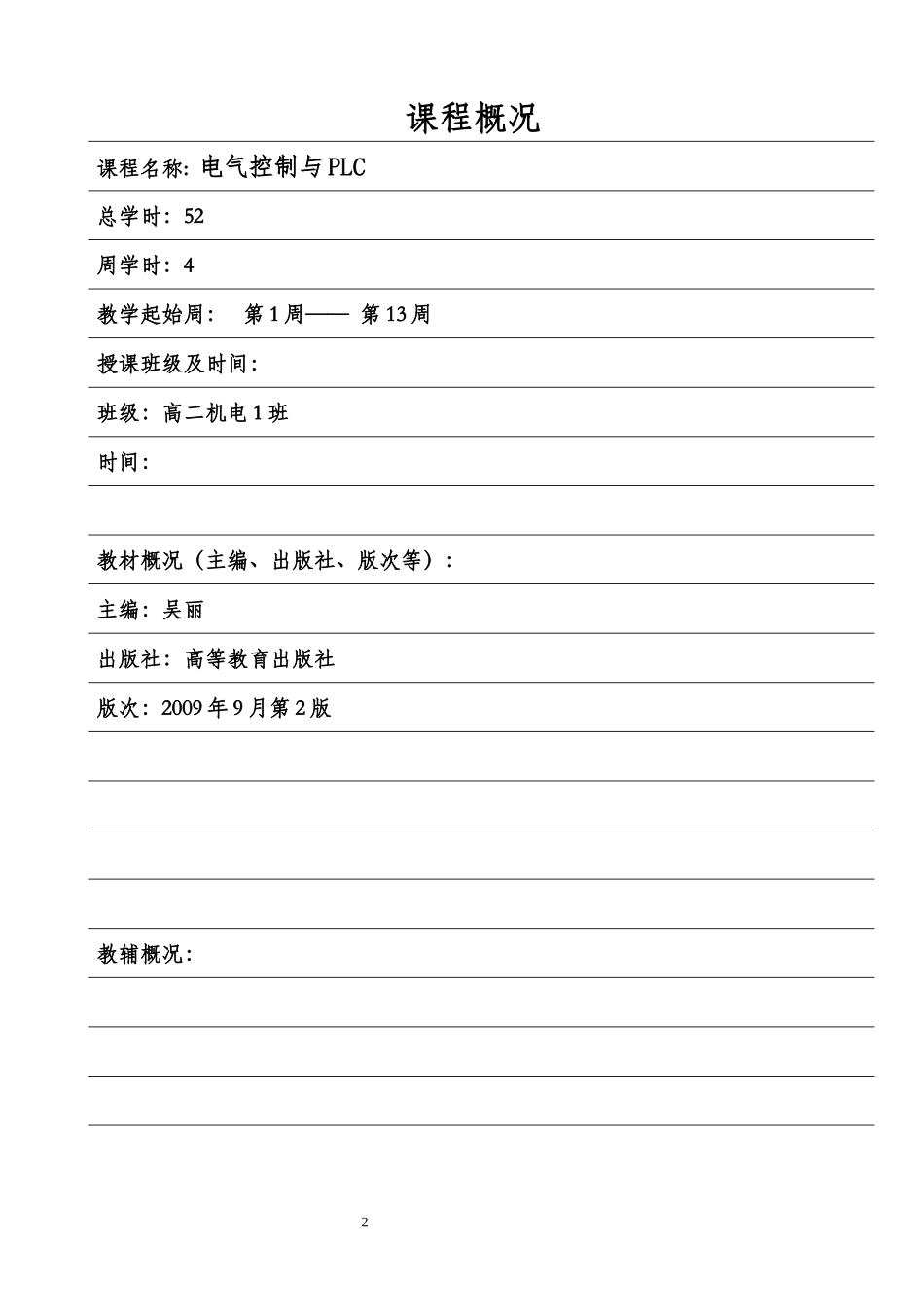

《电气控制与PLC》教案_第2页
2/76

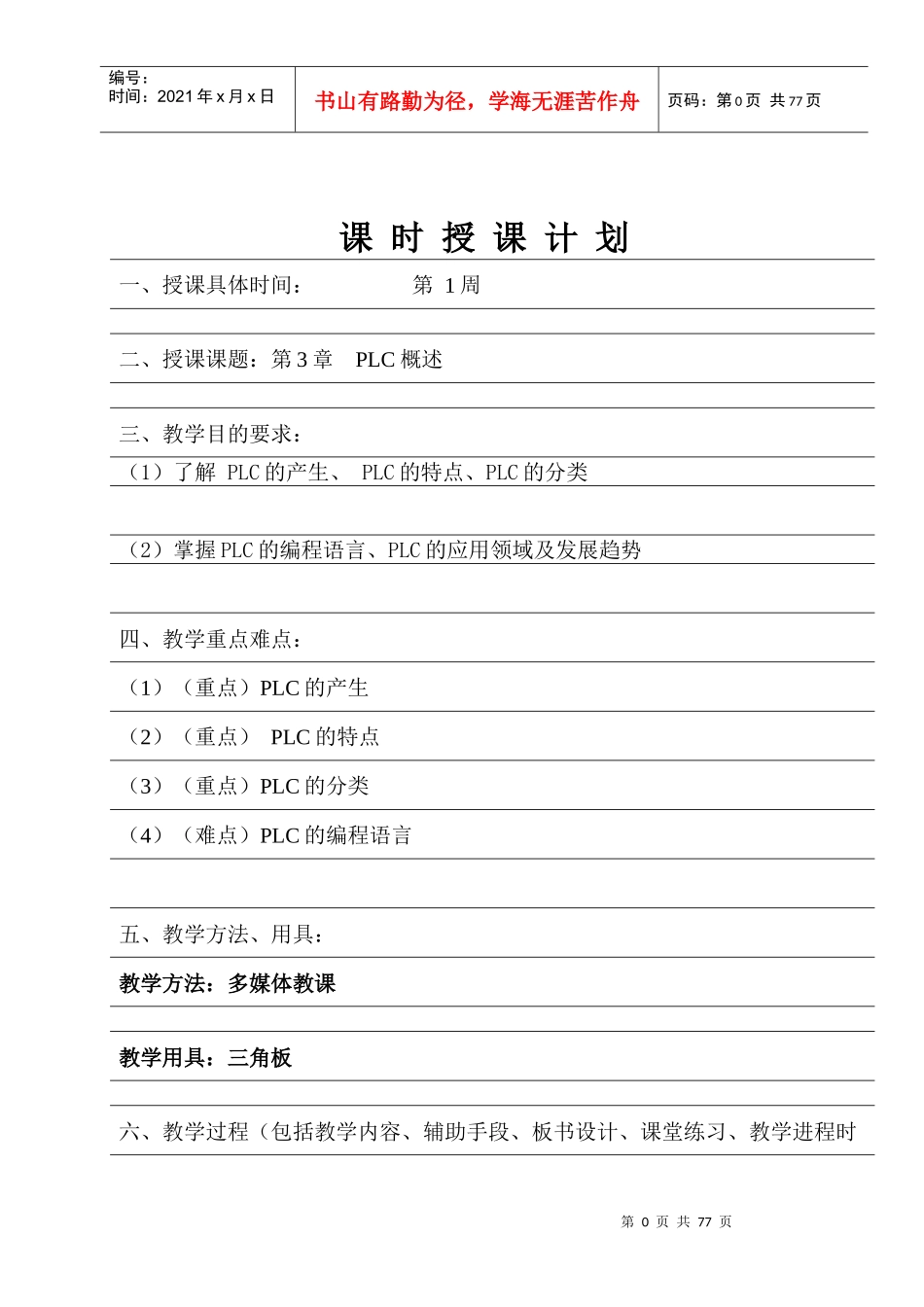

《电气控制与PLC》教案_第3页
3/76
1烟台机械工程学校教案课程名称:电气控制与PLC教师姓名:尹旭涛系别:机电一体化21课程概况课程名称:电气控制与PLC总学时:52周学时:4教学起始周:第1周——第13周授课班级及时间:班级:高二机电1班时间:教材概况(主编、出版社、版次等):主编:吴丽出版社:高等教育出版社版次:2009年9月第2版教辅概况:2第0页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共77页课时授课计划一、授课具体时间:第1周二、授课课题:第3章PLC概述三、教学目的要求:(1)了解PLC的产生、PLC的特点、PLC的分类(2)掌握PLC的编程语言、PLC的应用领域及发展趋势四、教学重点难点:(1)(重点)PLC的产生(2)(重点)PLC的特点(3)(重点)PLC的分类(4)(难点)PLC的编程语言五、教学方法、用具:教学方法:多媒体教课教学用具:三角板六、教学过程(包括教学内容、辅助手段、板书设计、课堂练习、教学进程时第1页共77页第0页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共77页间分配、课外作业等):第3章可编程控制器概述3.1可编程控制器的产生3.1.1PLC的由来可编程逻辑控制器(ProgrammableLogicalController)简称PLC。3.1.2PLC的定义国际电工委员会(IEC)在1987年2月颁布了PLC的标准草案(第三稿),草案对PLC作了如下定义。3.2可编程控制器的特点1.可靠性高,抗干扰强2.功能强大,性价比高3.编程简易,现场可修改4.配套齐全,使用方便5.寿命长,体积小,能耗低6.系统的设计、安装、调试、维修工作量少,维修方便3.3可编程控制器的分类3.3.1按输入/输出点数分根据PLC的输入/输出(I/O)点数的多少,一般可将PLC分为以下3类。1.小型机第2页共77页第1页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共77页小型PLCI/O总点数一般在256点以下,用户程序存储器容量在4KB左右。2.中型机中型PLC的I/O总点数在256~2048点之间,用户程序存储器容量达到8KB左右。3.大型机大型PLC的I/O总点数在2048点以上,用户程序存储器容量达到16KB以上。3.3.2按结构形式分根据PLC结构形式的不同,可分为整体式和模块式两类。1.整体式2.模块式3.3.3按生产厂家分它们是美国Rockwell自动化公司所属的A-B(Allen&Bradly)公司GE-Fanuc公司,德国的西门子(SIEMENS)公司法国的施耐德(SCHNEIDER)自动化公司日本的欧姆龙(OMRON)和三菱公司等3.4可编程控制器的编程语言3.4.1PLC编程语言的国际标准第3页共77页第2页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共77页PLC编程语言标准(IEC61131-3)中有5种编程语言,即顺序功能图(Sequentialfunctionchart),梯形图(Ladderdiagram),功能块图(Functionblockdiagram),指令表(Instructionlist),结构文本(Structuredtext)。其中的顺序功能图(SFC)、梯形图(LD)、功能块图(FBD)是图形编程语言,指令表(IL)、结构文本(ST)是文字语言。1.顺序功能图(SFC)2.梯形图(LD)3.功能块图(FBD)4.指令表(IL)5.结构文本(ST)3.4.2梯形图的主要特点(1)PLC梯形图中的某些编程元件沿用了继电器这一名称(2)根据梯形图中各触点的状态和逻辑关系,求出图中各线圈对应的软元件的ON/OFF状态,称为梯形图的逻辑运算。(3)梯形图中各软元件的常开触点和常闭触点均可以无限多次地使用。(4)输入继电器的状态唯一地取决于对应的外部输入电路的通断状态,因此在梯形图中不能出现输入继电器的线圈。(5)辅助继电器相当于继电控制系统中的中间继电器,用来第4页共77页第3页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共77页保存运算的中间结果,不对外驱动负载,负载只能由输出继电器来驱动。3.5可编程控制器的技术性能指标PLC的技术性能指标有一般指标和技术指标两种。一般性能规格是指使用PLC时应注意的问题,主要包括电源电压、允许电压波动范围、耗电情况、直流输出电压、绝缘电阻、耐压情况、抗噪声性能、耐机械振动及冲击情况、使用环境温度和湿度、接地要求、外形尺寸、质量等...
