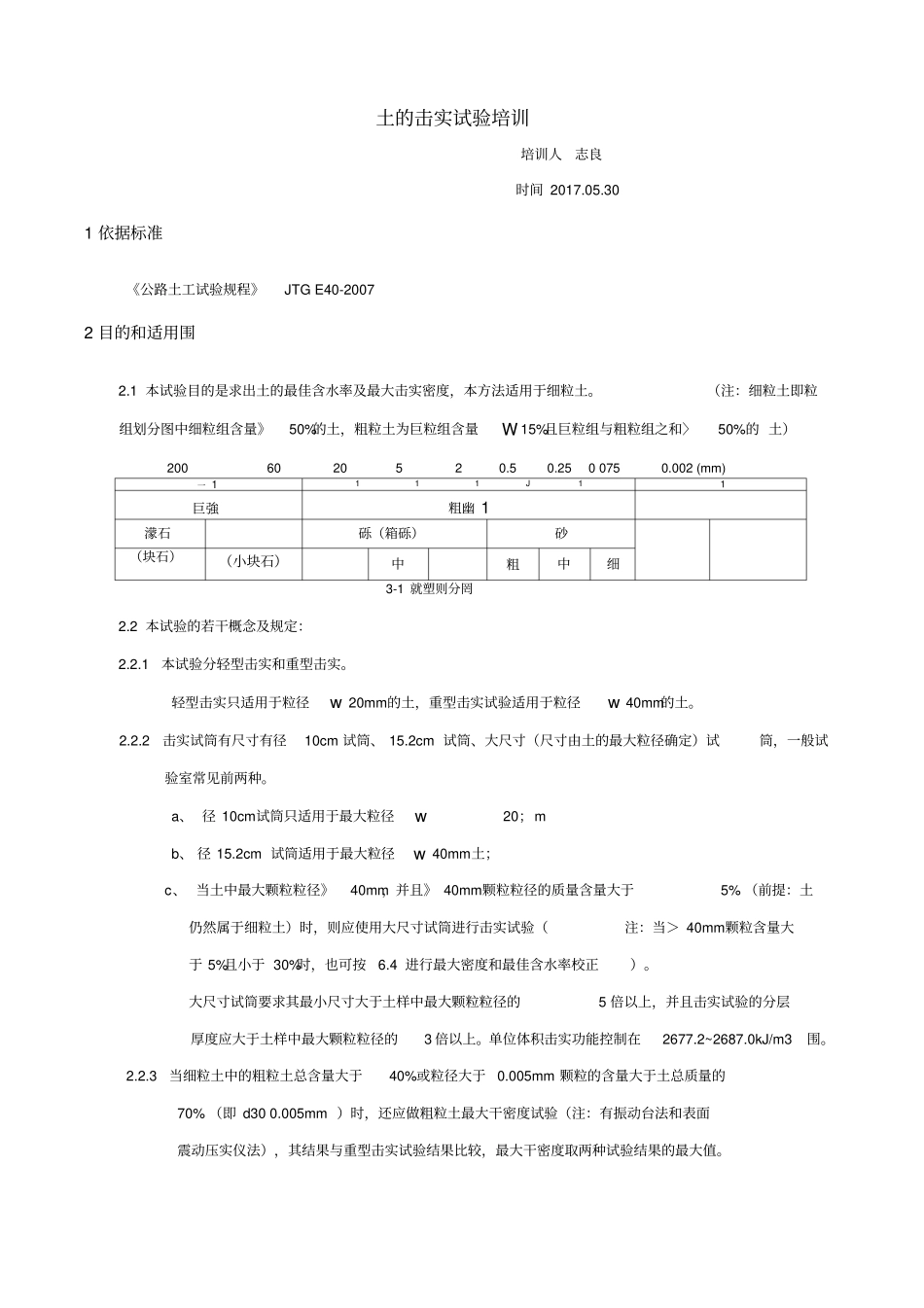

土的击实试验培训培训人志良时间2017.05.301依据标准《公路土工试验规程》JTGE40-20072目的和适用围2.1本试验目的是求出土的最佳含水率及最大击实密度，本方法适用于细粒土。（注：细粒土即粒组划分图中细粒组含量》50%的土，粗粒土为巨粒组含量W15%且巨粒组与粗粒组之和〉50%的土）2006020520.50.2500750.002(mm)一1111J11巨強粗幽1濛石砾（箱砾）砂（块石）（小块石）中粗中细3-1就塑则分罔2.2本试验的若干概念及规定：2.2.1本试验分轻型击实和重型击实。轻型击实只适用于粒径w20mm的土，重型击实试验适用于粒径w40mm的土。2.2.2击实试筒有尺寸有径10cm试筒、15.2cm试筒、大尺寸（尺寸由土的最大粒径确定）试筒，一般试验室常见前两种。a、径10cm试筒只适用于最大粒径w20；mb、径15.2cm试筒适用于最大粒径w40mm土；c、当土中最大颗粒粒径》40mm，并且》40mm颗粒粒径的质量含量大于5%（前提：土仍然属于细粒土）时，则应使用大尺寸试筒进行击实试验（注：当＞40mm颗粒含量大于5%且小于30%时，也可按6.4进行最大密度和最佳含水率校正）。大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。单位体积击实功能控制在2677.2~2687.0kJ/m3围。2.2.3当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的70%（即d300.005mm）时，还应做粗粒土最大干密度试验（注：有振动台法和表面震动压实仪法），其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。224击实试样制备方法分为干土法和湿土法干土法：将土样自然风干或晾晒至含水量很小(或绝干)的状态后，测其含水率量，按照预估最佳含水量，通过计算加不同量的水拌和闷土，制备5个或以上含水率以2%左右递增的土样，其中至少有2个大于和2个小于最佳含水率。湿土法：采集5个以上的高含水率土，按施工时能进行碾压的最高含水率，分别晾干至不同含水率(不必像干土法一样先风干再加水，而是直接分别风干至预定的不同含水率)，其中至少3个土样小于最高含水率，至少2个土样大于最高含水率。湿土法适用于高含水率的土，干土法和湿土法土样均不得重复使用。3仪器设备3.1标准击实仪。击实试验方法和相应设备的主要参数应符合表1的规定。表1击实试验方法种类试验方法类别锤底直径(cm)锤质量(Kg)落咼(cm)试筒尺寸试样尺寸层数每层击数击实功(KJ/m3)最大粒径(mm)径(cm)高(cm)高度(cm)体积(cm3)轻I-152.5301012.712.7997327598.220型I-252.53015.217122177359598.240重n-154.5451012.712.79975272687.20型n-254.54515.2171221773980402677.2注：根据规程T0131-2007击实试验中轻型击实试验适用于粒径不大于20mm的土的规定，上表中I-2方法中最大粒径应是20mm。3.2烘箱及干燥器。3.3天平：2000g，感量0.01g；15kg，感量0.1g3.4圆孔筛：孔径40mm、20mm和5mm各1个。3.5拌和工具：400mmX600mm、深70mm的金属盘，土铲。3.6其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。4试样4.1本试验可分别采用不同的方法准备试样。各方法可按表word专业资料2准备试料表2试料用量使用方法类别试筒径（cm）最大粒径（mm）试料用量（kg）干土法，试样不b1020至少5个试样，每个3重复使用15.240至少5个试样，每个6湿土法，试样不c1020至少5个试样，每个3重复使用15.240至少5个试样，每个64.2干土法（土不重复使用）。按四分法至少准备5个试样，分别加入不同水分（按2%左右含水率递增），拌匀后闷料一夜备用。4.3湿土法（土不重复使用）。对于高含水率土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。保持天然含水率的第一个土样，可立即用于击实试验。其余几个式样，将土分成小土块，分别风干，使含水率按2%左右递减。5试验步骤5.1根据工程要求，按表1规定选择轻型或重型试验方法。根据土的性质（含易击碎风化石数量多少、含水率高低），按表2规定选用干土法（土不重复使用）或湿土法。5.2将击实筒放在坚硬的地面上，在筒壁上抹一薄层凡士林，并在筒底（小试筒）或垫块（大试筒）上放置蜡纸或塑料薄膜。取制备好的土样分3~5次倒入筒。小筒按...
