侨治花园小区2、5脚手架搭设施工方案VIP免费

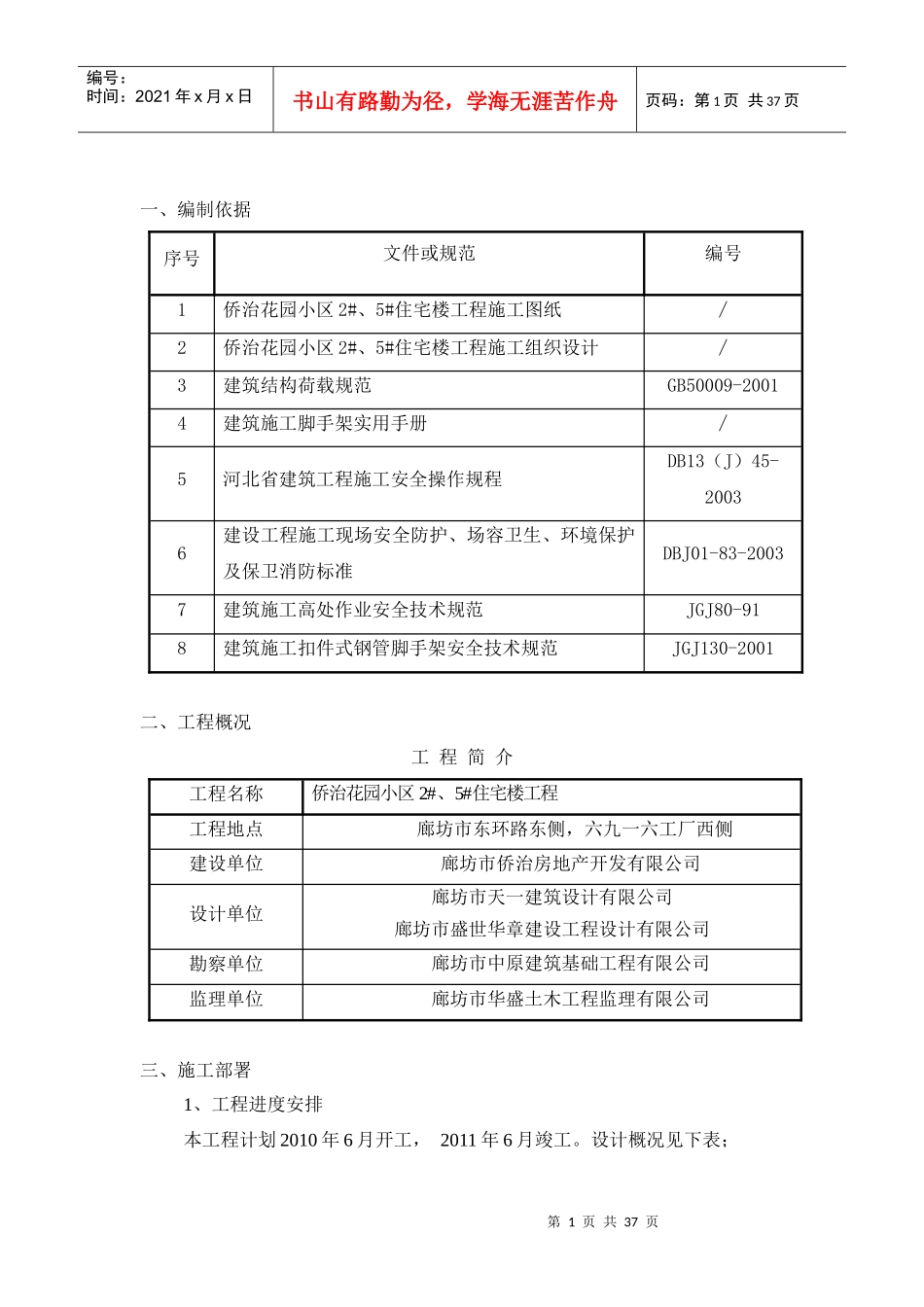

侨治花园小区2、5脚手架搭设施工方案_第1页
1/37

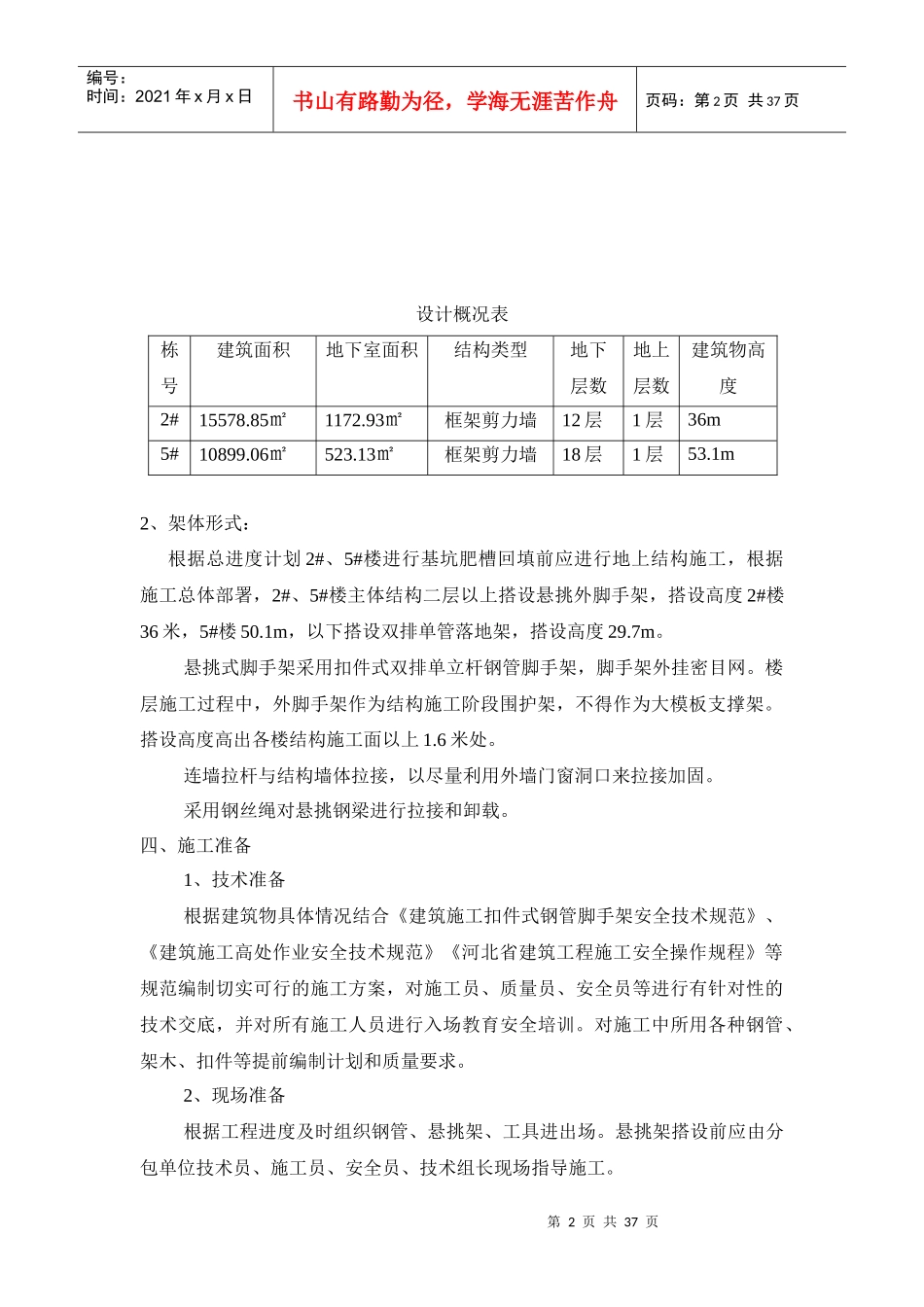

侨治花园小区2、5脚手架搭设施工方案_第2页
2/37

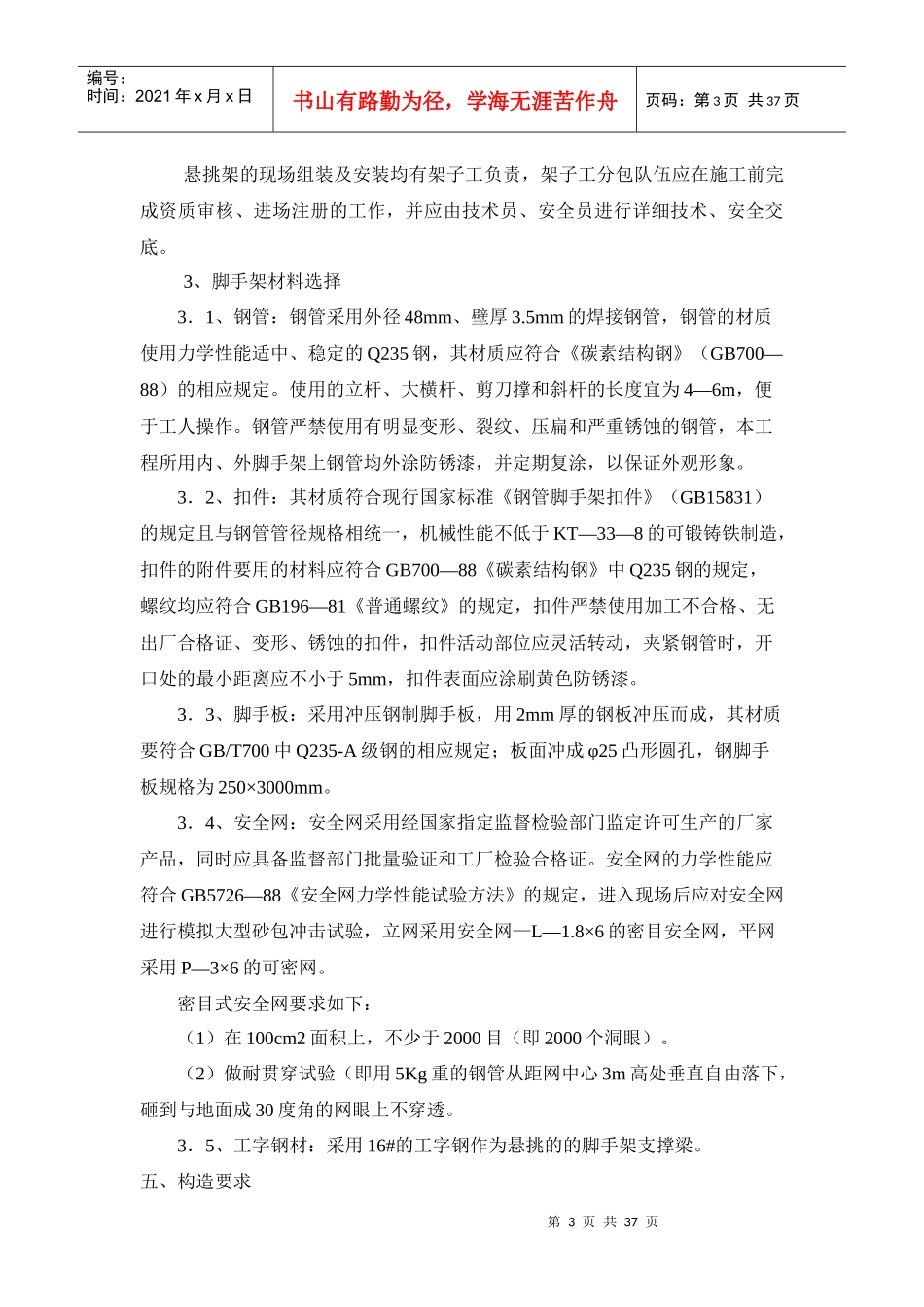

侨治花园小区2、5脚手架搭设施工方案_第3页
3/37
第1页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共37页一、编制依据序号文件或规范编号1侨治花园小区2#、5#住宅楼工程施工图纸∕2侨治花园小区2#、5#住宅楼工程施工组织设计∕3建筑结构荷载规范GB50009-20014建筑施工脚手架实用手册∕5河北省建筑工程施工安全操作规程DB13(J)45-20036建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准DBJ01-83-20037建筑施工高处作业安全技术规范JGJ80-918建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001二、工程概况工程简介工程名称侨治花园小区2#、5#住宅楼工程工程地点廊坊市东环路东侧,六九一六工厂西侧建设单位廊坊市侨治房地产开发有限公司设计单位廊坊市天一建筑设计有限公司廊坊市盛世华章建设工程设计有限公司勘察单位廊坊市中原建筑基础工程有限公司监理单位廊坊市华盛土木工程监理有限公司三、施工部署1、工程进度安排本工程计划2010年6月开工,2011年6月竣工。设计概况见下表;第2页共37页第1页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共37页设计概况表栋号建筑面积地下室面积结构类型地下层数地上层数建筑物高度2#15578.85㎡1172.93㎡框架剪力墙12层1层36m5#10899.06㎡523.13㎡框架剪力墙18层1层53.1m2、架体形式:根据总进度计划2#、5#楼进行基坑肥槽回填前应进行地上结构施工,根据施工总体部署,2#、5#楼主体结构二层以上搭设悬挑外脚手架,搭设高度2#楼36米,5#楼50.1m,以下搭设双排单管落地架,搭设高度29.7m。悬挑式脚手架采用扣件式双排单立杆钢管脚手架,脚手架外挂密目网。楼层施工过程中,外脚手架作为结构施工阶段围护架,不得作为大模板支撑架。搭设高度高出各楼结构施工面以上1.6米处。连墙拉杆与结构墙体拉接,以尽量利用外墙门窗洞口来拉接加固。采用钢丝绳对悬挑钢梁进行拉接和卸载。四、施工准备1、技术准备根据建筑物具体情况结合《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》《河北省建筑工程施工安全操作规程》等规范编制切实可行的施工方案,对施工员、质量员、安全员等进行有针对性的技术交底,并对所有施工人员进行入场教育安全培训。对施工中所用各种钢管、架木、扣件等提前编制计划和质量要求。2、现场准备根据工程进度及时组织钢管、悬挑架、工具进出场。悬挑架搭设前应由分包单位技术员、施工员、安全员、技术组长现场指导施工。第3页共37页第2页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共37页悬挑架的现场组装及安装均有架子工负责,架子工分包队伍应在施工前完成资质审核、进场注册的工作,并应由技术员、安全员进行详细技术、安全交底。3、脚手架材料选择3.1、钢管:钢管采用外径48mm、壁厚3.5mm的焊接钢管,钢管的材质使用力学性能适中、稳定的Q235钢,其材质应符合《碳素结构钢》(GB700—88)的相应规定。使用的立杆、大横杆、剪刀撑和斜杆的长度宜为4—6m,便于工人操作。钢管严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管,本工程所用内、外脚手架上钢管均外涂防锈漆,并定期复涂,以保证外观形象。3.2、扣件:其材质符合现行国家标准《钢管脚手架扣件》(GB15831)的规定且与钢管管径规格相统一,机械性能不低于KT—33—8的可锻铸铁制造,扣件的附件要用的材料应符合GB700—88《碳素结构钢》中Q235钢的规定,螺纹均应符合GB196—81《普通螺纹》的规定,扣件严禁使用加工不合格、无出厂合格证、变形、锈蚀的扣件,扣件活动部位应灵活转动,夹紧钢管时,开口处的最小距离应不小于5mm,扣件表面应涂刷黄色防锈漆。3.3、脚手板:采用冲压钢制脚手板,用2mm厚的钢板冲压而成,其材质要符合GB/T700中Q235-A级钢的相应规定;板面冲成φ25凸形圆孔,钢脚手板规格为250×3000mm。3.4、安全网:安全网采用经国家指定监督检验部门监定许可生产的厂家产品,同时应具备监督部门批量验证和工厂检验合格证。安全网的力学性能应符合GB5726—88《安全网力学性能试验方法》的规定,进入现场后应对安全网进行模拟大型砂包冲击试验,立网采用安全网—L...
