住宅楼安装工程施工组织设计方案(DOC26页)VIP免费

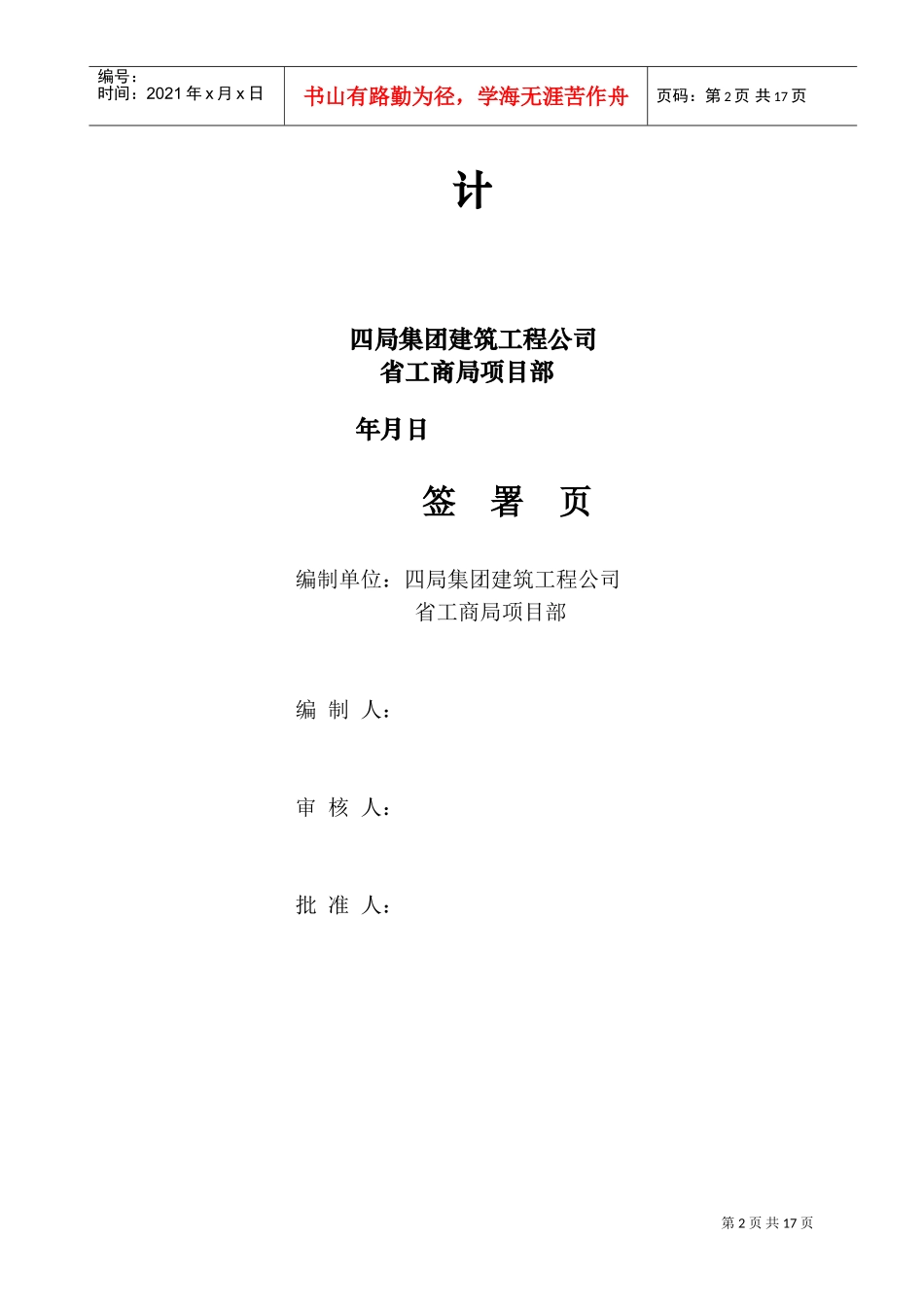

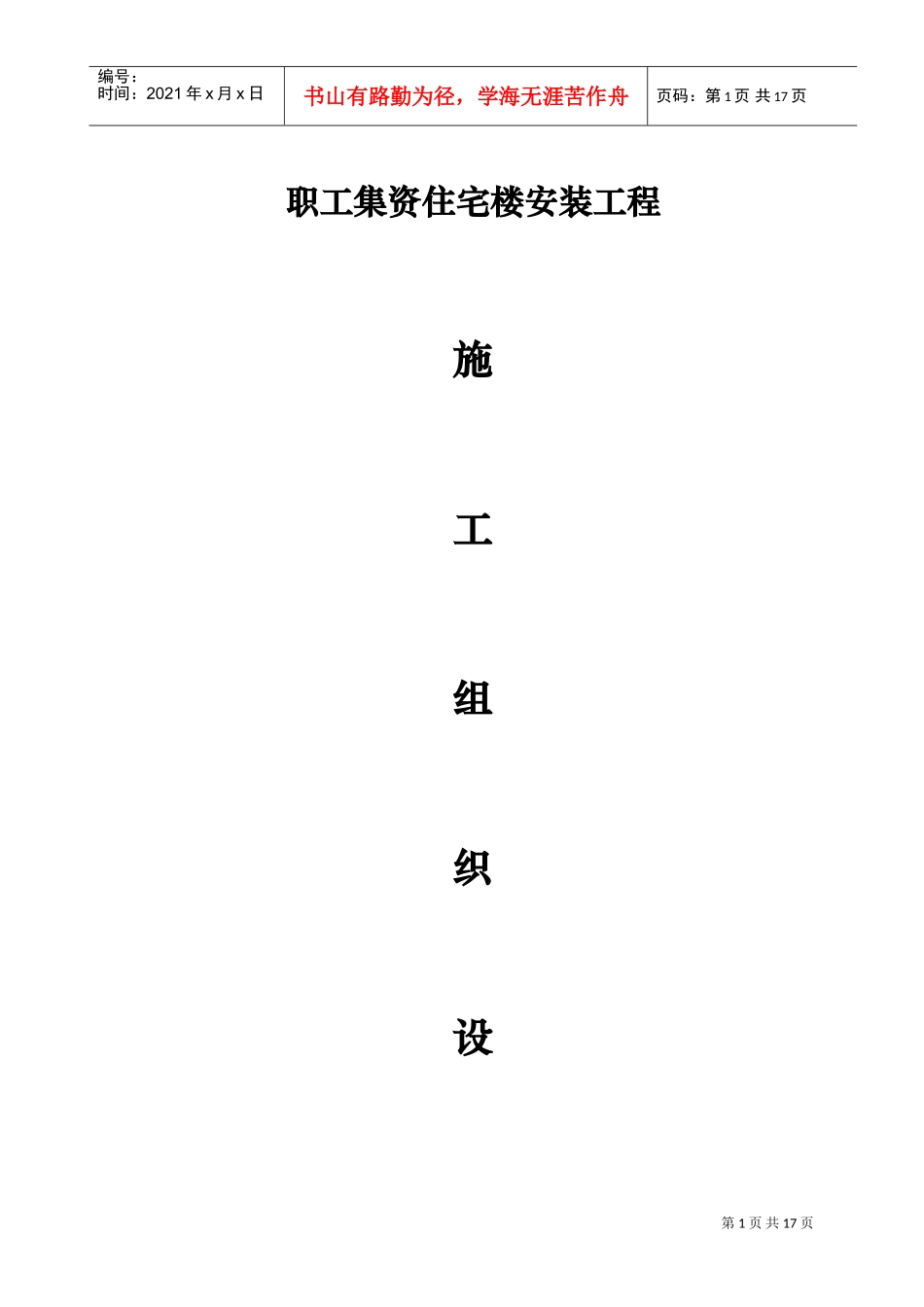

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页职工集资住宅楼安装工程施工组织设第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页计四局集团建筑工程公司省工商局项目部年月日签署页编制单位：四局集团建筑工程公司省工商局项目部编制人：审核人：批准人：第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页工商局职工集资住宅楼安装工程施工组织设计一、工程概况省工商局职工集资住宅楼位于省工商局职工家属院内，由楼和楼组成，总建筑面积：㎡（其中楼：㎡、楼：㎡）。地上主体十一层，地下一层车库，现浇钢筋混凝土剪力墙结构、筏板基础，屋顶为坡屋顶跃层。工程建设单位：省工商行政管理局工程设计单位：工程科技股份有限公司工程施工单位：四局集团建筑工程公司省工商局项目部工程监理单位：省监理公司工程开工日期：年月日工程竣工日期：年月日，工期为天。二、工程特点该工程系职工集资住宅楼，安装工程要求质量高，必须保证水、电、暖、通各专业设施使用的安全性，可靠性，否则后期返修工作量大，社会信誉影响恶劣。工程地处家属院内，有学校，施工场地狭窄，施工环境噪声要控制，必须精心组织施工。工程预埋施工配合面广、量大、时间长该工程为剪力墙结构，管线在墙体内预埋施工难度大，在楼地面、墙体内敷设及管道、暖通部分大量的预留预埋工作必须配合土建主体施工。三、主要工程内容管道部分⑴生活给水系统竖向分为两个给水分区，负一层至五层生活用水为第一供水分区，由市政直接供水，五层以上为第二分区，由楼设备房内变频调速供水设备加压供水。室内给水干管采用涂塑钢管，丝扣连接，室内给水支管管材及管件采用给水塑料管，热熔连接。⑵消防给水系统采用水泵和水箱联合供水的临时高压给水方式，消防给水采用热镀锌钢管（管径小于）丝扣连接，无缝钢管（管径大于）沟槽第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页式连接。⑶自动喷淋系统，地下车库设置自动喷淋，按中Ⅱ级危险设计并布置喷头，自动喷淋泵位于地下水泵房内，报警阀组设置在地下水泵房内。⑷排水系统，污废水排水立管采用螺旋管，户内排水采用硬聚氯乙烯，雨水管采用排水塑料管，不加粘结剂承插连接。电气动力照明部分该工程从市网引入一路高压电源，另从单位发电机房引入一路低压电源。从变电室引入低压电源，采用接地保护系统。所有进线均为直埋电缆，住户电表集中在地下室，入户前做重复接地，电力电缆从变配电室沿桥架至楼层配电间、各层设电力和照明配电箱，采用放射式供电。电力及照明线穿管沿墙、地面暗敷，电缆桥架敷设在电缆竖井或梁下敷设。综合布线系统在负一层物管中心处设有两处综合布线机房，在机房内设网络交换机、程控交换机和配线架、电视前端箱，通过弱电竖井分配至各楼层。有线电视系统有线电视信号引入负一层物管中心房通过放大、分配系统并沿弱电井引至住户信息箱。火灾报警联动系统负一层物管中心设火灾报警器，车库、机房、电梯前室设感烟探测器、手动报警按钮、消防广播、消防电话插孔。本工程选用-2002A型火灾自动报警控制系统（联动型）。防雷接地和保护接地系统本工程为三级防雷建筑物，采用联合接地体形式设置防雷、接地及安全系统。屋面防雷采用*热镀锌扁钢进行暗敷，突出部分及四周用Ф镀锌圆钢明敷，引下线采用外柱主筋。低压配电采用接地保护系统，由总等电位联结线引出*热镀锌扁钢作为保护接地线引至变配电室及各楼层配电间。暖通系统设计包括地下车库通风、消防前室及楼梯间正压送风和走道防排烟,住户采暖方式是钢制柱型散热器采暖，热交换站设在地下室。四、主要工程量管道部分第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页管道部分主要工程量见下表管道部分主要工程量表序号名称及规格单位数量冷热水管～镀锌钢管～排水管～各类钢套管只型钢喷淋头只卫生洁具套水表只消火栓箱套各种阀门只橡胶接头个气压罐台各种水泵台水箱个变频给水设备套电气部分电气部分主...
