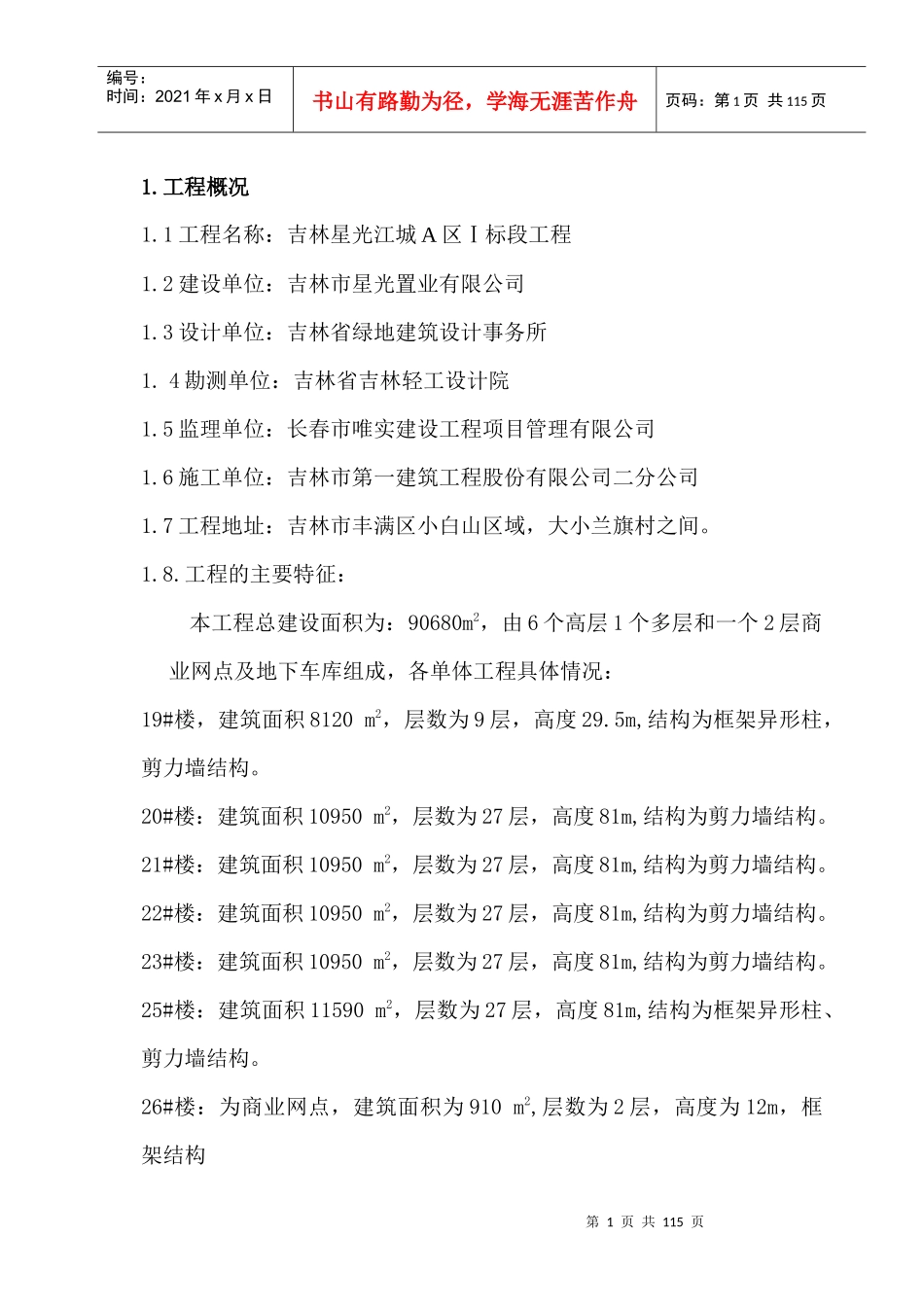

第1页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共115页1.工程概况1.1工程名称：吉林星光江城A区Ⅰ标段工程1.2建设单位：吉林市星光置业有限公司1.3设计单位：吉林省绿地建筑设计事务所1.4勘测单位：吉林省吉林轻工设计院1.5监理单位：长春市唯实建设工程项目管理有限公司1.6施工单位：吉林市第一建筑工程股份有限公司二分公司1.7工程地址：吉林市丰满区小白山区域，大小兰旗村之间。1.8.工程的主要特征：本工程总建设面积为：90680m2，由6个高层1个多层和一个2层商业网点及地下车库组成，各单体工程具体情况：19#楼，建筑面积8120m2，层数为9层，高度29.5m,结构为框架异形柱，剪力墙结构。20#楼：建筑面积10950m2，层数为27层，高度81m,结构为剪力墙结构。21#楼：建筑面积10950m2，层数为27层，高度81m,结构为剪力墙结构。22#楼：建筑面积10950m2，层数为27层，高度81m,结构为剪力墙结构。23#楼：建筑面积10950m2，层数为27层，高度81m,结构为剪力墙结构。25#楼：建筑面积11590m2，层数为27层，高度81m,结构为框架异形柱、剪力墙结构。26#楼：为商业网点，建筑面积为910m2,层数为2层，高度为12m，框架结构第2页共115页第1页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共115页27#楼：建筑面积11010m2，层数为27层，高度81m,结构为剪力墙结构。地下车库：建筑面积：15000m2，层数-1层，高度-6m，结构为框架结构。热力站：建筑面积为250m2，层数1层，高度为10m，结构为框架结构。1.8.1.基础形式：基础采用筏板基础及独立基础，纯地下室部分采用独立基础，各建筑物下采用筏板基础。1.8.2.主体结构：高层主体为框剪结构，多层主体采用框架结构。维护结构：外墙200mm厚混凝土砌块+15mm厚1：2.5水泥砂浆找平层+15厚苯板保温浆料+50厚EPS保温板（B1级）+20厚苯板保温浆料，砌筑采用M5.0混合砂浆砌筑，外墙砌体强度要求为5.0MPa.内墙：200mm(或100mm)厚加气混凝土砌块，M5.0混合砂浆砌筑，内墙砌块强度为5.0MPa.1.8.3.屋面工程：采用3mm厚SBS隔汽层，180mm厚EPS保温板，1：10水泥珍珠岩找坡最薄处20mm厚，3mm+3mm双层SBS改性沥青防水卷材防水层，1：3水泥砂浆保护层，上人屋面设40mm厚细石砼保护层，内配Ø6@150双向钢筋网。（内掺防水剂）。1.8.4.门窗工程：窗为单框三玻内平开塑钢窗，门为成品木门、单框三第3页共115页第2页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共115页玻塑钢门及部分防火门。1.8.5.装饰工程：外墙主体：商铺、社区服务用房部分：干挂石材高层部分：外墙涂料地面做法：采暖楼面：细石混凝土电梯前室及其他地面：1：2.5水泥砂浆卫生间：见二次装修设计内墙装饰：采用混合砂浆抹灰外刮大白刷乳胶漆。天棚装饰：采用水泥砂浆刮大白喷涂乳胶漆进行装饰。2.编制依据施工图纸工程建设标准强制性条文：房屋建筑部分107—87混凝土强度检验评定标准GBJ129—90砌体基本力学性能式样方法标准GB50164—92混凝土质量控制标准GB50152—92混凝土结构实验方法标准GB50194—93建设工程施工现场供用电安全规范GB50203—2002砌体工程施工质量验收规范GB50204—2002混凝土结构工程施工质量验收规范GB50242—2002建筑给排水及采暖工程施工质量验收规范GB50212—2002建筑防腐蚀工程施工质量验收规范第4页共115页第3页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共115页GB50268—97给排水管道工程施工及验收规范JGJ59-99建筑施工安全检查标准GB50209-2002建筑地面工程施工质量验收规范GB50210-2001建筑装饰装修工程质量验收规范GB50202-2002建筑地基基础工程质量验收规范GB50243—2002建筑电气工程施工质量验收规范GB50208—2002地下防水工程质量验收规范JGJ18-2003钢筋焊接及验收规程GB50207-2002屋面工程质量验收规范GB50300-2001建筑工程施工质量验收统一标准GBJ50026-93工程测量规范GB50325—2001民用建筑工程室内环境污染控制规范GB/T50326—2001建设工程项目管理规范GB50328—2001建设工程文件归档整理规范GB50345—2004屋面工程技术规范GB50168—9...
