光纤通信实验指导书范本VIP免费

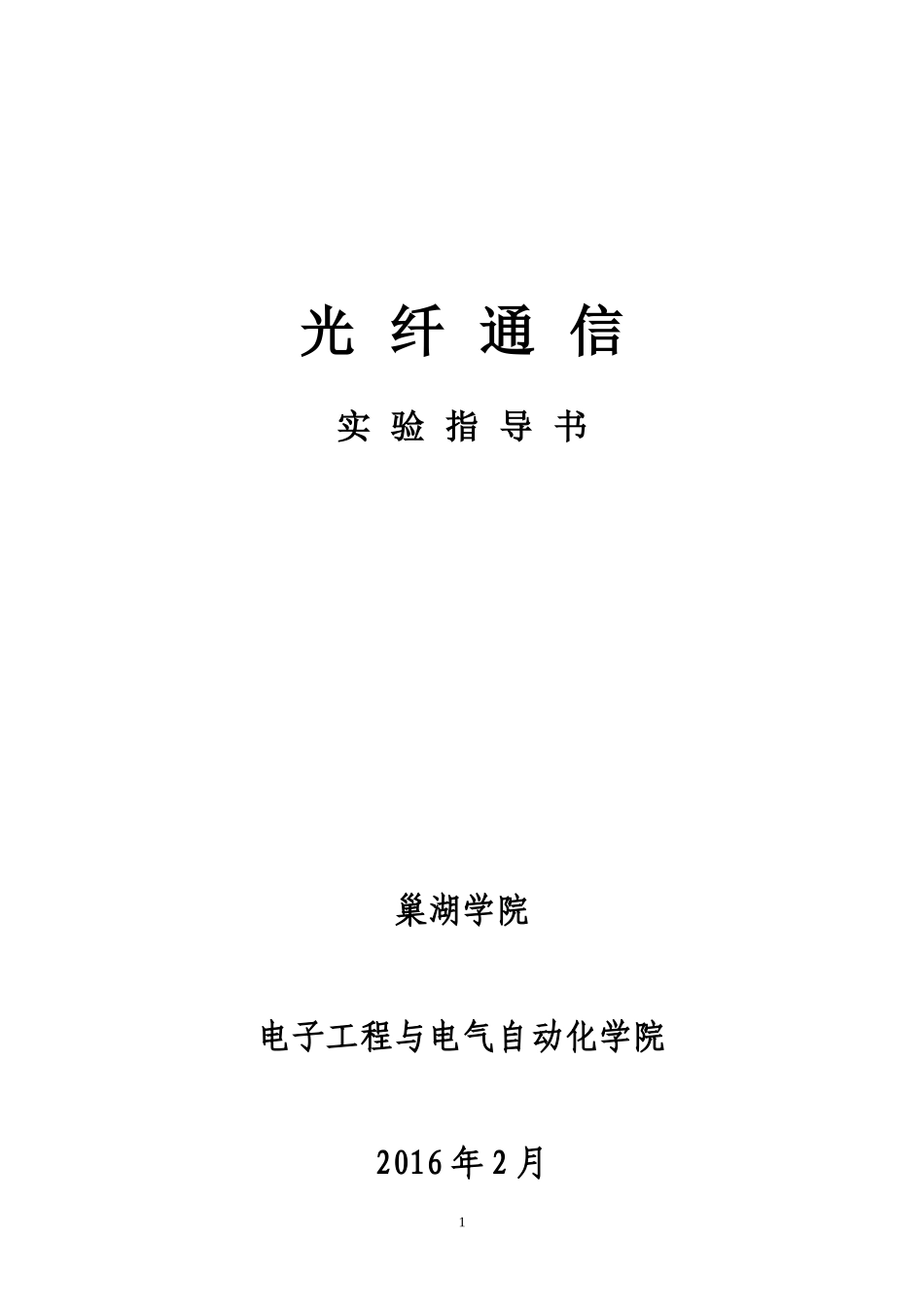

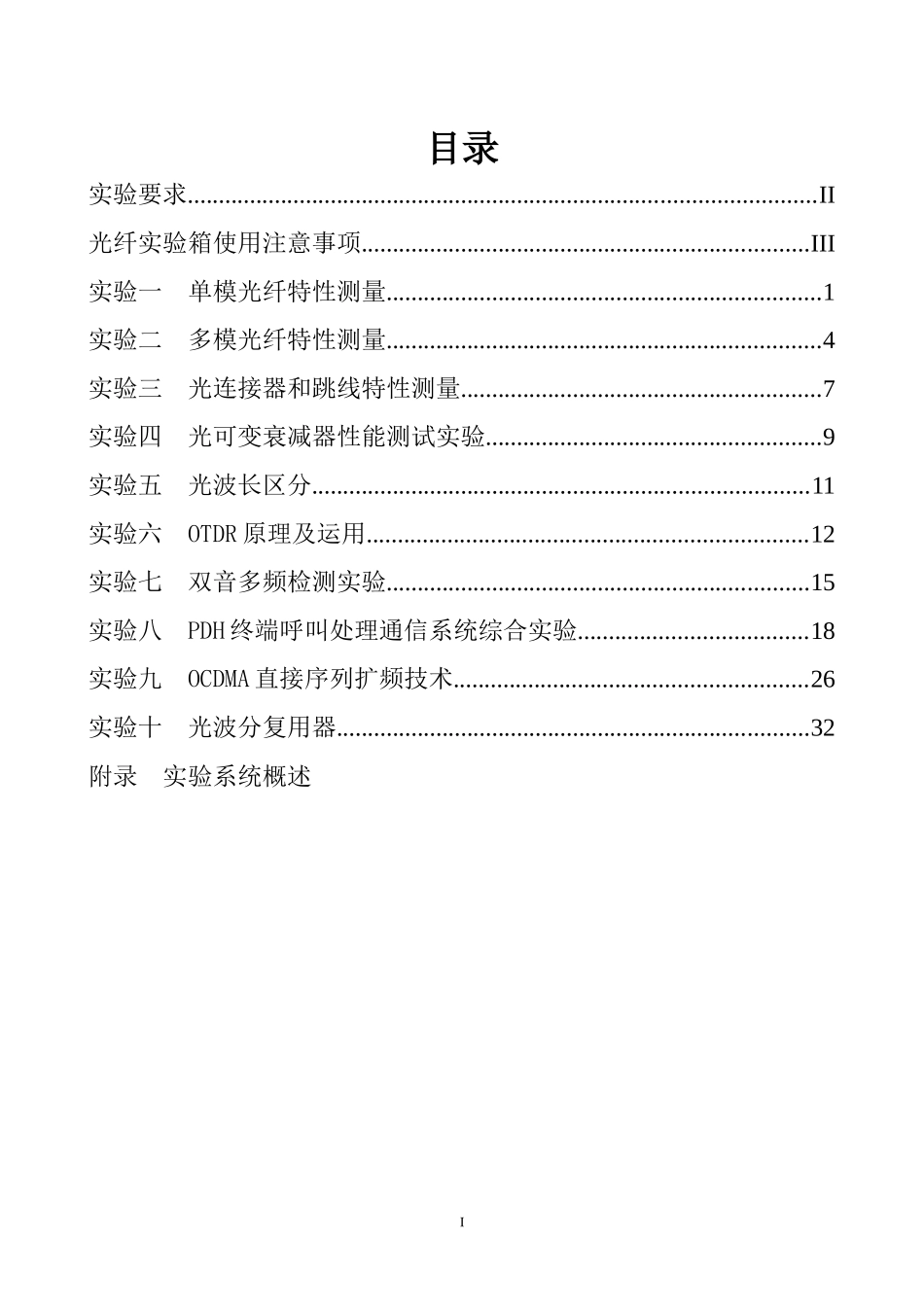

光纤通信实验指导书巢湖学院电子工程与电气自动化学院2016年2月12目录实验要求.....................................................................................................II光纤实验箱使用注意事项........................................................................III实验一单模光纤特性测量......................................................................1实验二多模光纤特性测量......................................................................4实验三光连接器和跳线特性测量..........................................................7实验四光可变衰减器性能测试实验......................................................9实验五光波长区分................................................................................11实验六OTDR原理及运用.......................................................................12实验七双音多频检测实验....................................................................15实验八PDH终端呼叫处理通信系统综合实验.....................................18实验九OCDMA直接序列扩频技术.........................................................26实验十光波分复用器............................................................................32附录实验系统概述III实验要求1、实验前必须充分预习，完成指定的预习任务，预习要求是：1）认真阅读实验知道书，了解实验任务2）复习实验中所有各仪器的使用方法及注意事项。2、使用仪器和学习前必须了解其性能、操作方法及注意事项，在使用时必须严格遵守。3、实验时接线要认真，相互仔细检查，确定无误才能接通电源，初学或没有把握应经指导老师审查同意后再接通电源。4、实验时应注意观察，若发现有破坏性异常现象（例如有元件冒烟、发烫或有异味）应立即关断电源，保持现场，报告指导老师。找出原因、排除故障，经指导老师同意后再继续实验。5、实验过程中需要改接线时，应关断电源后才能拆、接线。6、实验过程中应仔细观察实验现象，认真记录试验结果（数据、波形、现象）。所记录的实验结果经指导教师审阅签字后在拆除实验线路。7、实验结束后，必须关断电源、拔出电源插头，并将仪器、设备、工具、导线等按规定整理。8、实验后每个同学必须按要求独立完成实验报告。III光纤实验箱使用注意事项光学器件属于昂贵易损器件，所以在实验操作过程中应加倍小心，防止光学器件的损坏，为了保证实验顺利地进行，请注意以下事项：1、请仔细阅读实验指导书操作步骤后开机实验，实验各测试点、跳线及开关说明请参考附录III，正确连接导线，以免造成光学器件和芯片的损坏。2、实验箱使用过程中应有防静电措施，以防静电损坏光学器件。3、光学器件属于昂贵器件，在安装和拆卸过程中请注意轻拿轻放，遇到问题须及时向老师报告。4、实验时不可将光纤输出端对准自己或别人的眼睛，以免损伤眼睛。5、实验箱使用完毕后，请立即将防尘帽盖住光纤输入、输出端口，用光纤端面防尘盖盖住光纤跳线端面，防止灰尘进入光纤端面而影响光信号的传输。6、若不小心把光纤输出端的接口弄脏，需用酒精棉球进行清洗。7、光纤跳线接头应妥善保管，防止磕碰，使用后及时戴上防尘帽。8、不要用力拉扯光纤，光纤弯曲半径一般不小于30mm，否则可能导致光纤折断。9、进行光纤传输实验时，半导体激光器驱动电流不要超过40mA，发光二极管驱动电流不要超过60mA。10、不要用手触摸激光器和探测器的焊点，以免烧坏激光器与探测器。IV实验一单模光纤特性测量.一、实验目的1、能够熟练测量光的特性2、掌握单模光纤特性二、实验仪器1、ZH7002型光纤通信多功能综合实验系统一台2、光功率计一台三、实验原理光纤是光波的传输媒质，按光纤中传输模式的多少，光纤可分为多模光纤和单模光纤两类。在单模光纤中只能传输一个模式，多模光纤则能承载成百上千个模式。一般的光纤通信系统中，对光纤的要求为：（1）低传输损耗；（2）高带宽和高数据传输速率；（3）与系统元件...
