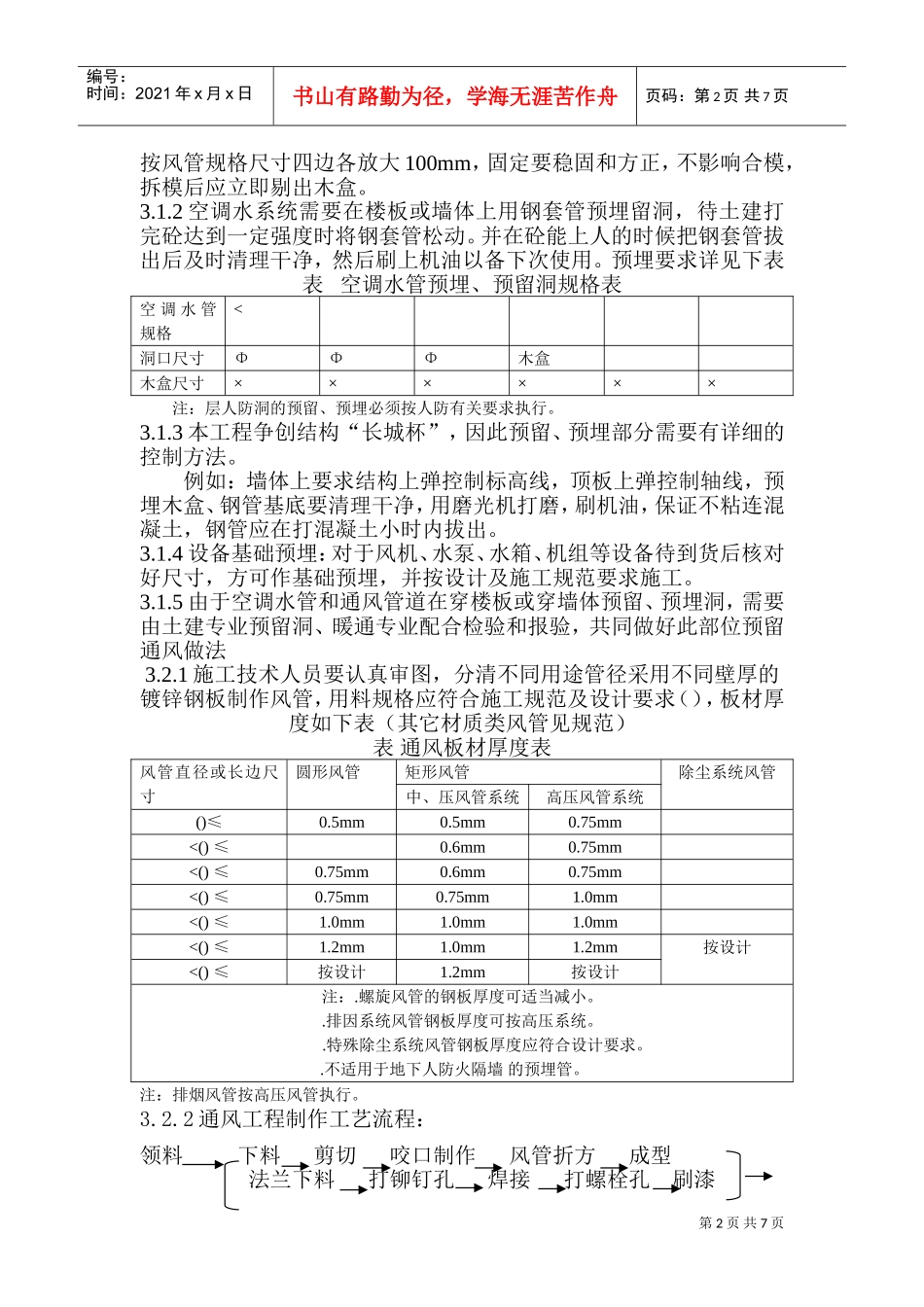

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页暖通工程施工方案、暖通工程概况该工程一至十六层为研究、实验、办公部分，通风空调采用风机盘管加新风系统，每层设台新风机组，层为设备部分，内设空调机房，采用大风道系统南北各设轴流风机台。、施工组织劳动组织准备：本工程的总包方为北京××建设工程有限责任公司第××项目经理部，机电设备部分分包给北京××公司水电分公司，在总包方统一领导下开展工作，针对新承包的工程项目，配备相应施工人员，建立施工管理体生活费，对工程进度，质量进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理。技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析、研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导。施工现场准备：施工道路、施工用水、施工用电和加工场地由总包方统一规划，生产、办公、生活用房等临时用房由总包方提供。本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见下表。表劳动力计划表工种名称计划人数工种名称计划人娄通风工保温电气焊钳工空调水工普工油漆工安全员临电材料、机械施工机具准备具体施工用机具见下表。表施工机具计划表机具名称数量机具名称数量龙门剪板机台电动剪刀把折方机台手动电钻把联合咬口机台电锤把立式咬口机台倒链（）个单边咬口机台对讲机组电焊机台叶轮式风速仪个砂轮切割机台噪声测试仪个套丝机台冲击钻把台钻台电动打击泵台、主要项目施工方法及要求预留预理3.1.1通风预埋、预留洞的工作跟随土建结构工程进行，主要工作为坚井穿楼板洞和穿墙洞，为便于拆除预留和预埋，采用木盒预埋方式，第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页按风管规格尺寸四边各放大100mm，固定要稳固和方正，不影响合模，拆模后应立即剔出木盒。3.1.2空调水系统需要在楼板或墙体上用钢套管预埋留洞，待土建打完砼达到一定强度时将钢套管松动。并在砼能上人的时候把钢套管拔出后及时清理干净，然后刷上机油以备下次使用。预埋要求详见下表表空调水管预埋、预留洞规格表空调水管规格<洞口尺寸ΦΦΦ木盒木盒尺寸××××××注：层人防洞的预留、预埋必须按人防有关要求执行。3.1.3本工程争创结构“长城杯”，因此预留、预埋部分需要有详细的控制方法。例如：墙体上要求结构上弹控制标高线，顶板上弹控制轴线，预埋木盒、钢管基底要清理干净，用磨光机打磨，刷机油，保证不粘连混凝土，钢管应在打混凝土小时内拔出。3.1.4设备基础预埋：对于风机、水泵、水箱、机组等设备待到货后核对好尺寸，方可作基础预埋，并按设计及施工规范要求施工。3.1.5由于空调水管和通风管道在穿楼板或穿墙体预留、预埋洞，需要由土建专业预留洞、暖通专业配合检验和报验，共同做好此部位预留通风做法3.2.1施工技术人员要认真审图，分清不同用途管径采用不同壁厚的镀锌钢板制作风管，用料规格应符合施工规范及设计要求（），板材厚度如下表（其它材质类风管见规范）表通风板材厚度表风管直径或长边尺寸圆形风管矩形风管除尘系统风管中、压风管系统高压风管系统()≤0.5mm0.5mm0.75mm<()≤0.6mm0.75mm<()≤0.75mm0.6mm0.75mm<()≤0.75mm0.75mm1.0mm<()≤1.0mm1.0mm1.0mm<()≤1.2mm1.0mm1.2mm按设计<()≤按设计1.2mm按设计注：.螺旋风管的钢板厚度可适当减小。.排因系统风管钢板厚度可按高压系统。.特殊除尘系统风管钢板厚度应符合设计要求。.不适用于地下人防火隔墙的预埋管。注：排烟风管按高压风管执行。3.2.2通风工程制作工艺流程：领料下料剪切咬口制作风管折方成型法兰下料打铆钉孔焊接打螺栓孔刷漆第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页铆法兰翻边检验安装3.2.3法兰制作本工程630mm以上的风管采用角钢法兰连接方式，630mm以下风管采用插条连接方式，插条四周要求打高分子密封胶。风管使用法兰连接方式及用料如下表。表矩形风管法兰用料表...
