CTX400车削中心数控加工与编程应用VIP免费

CTX400车削中心数控加工与编程应用_第1页
1/5
CTX400车削中心数控加工与编程应用_第2页
2/5
CTX400车削中心数控加工与编程应用_第3页
3/5

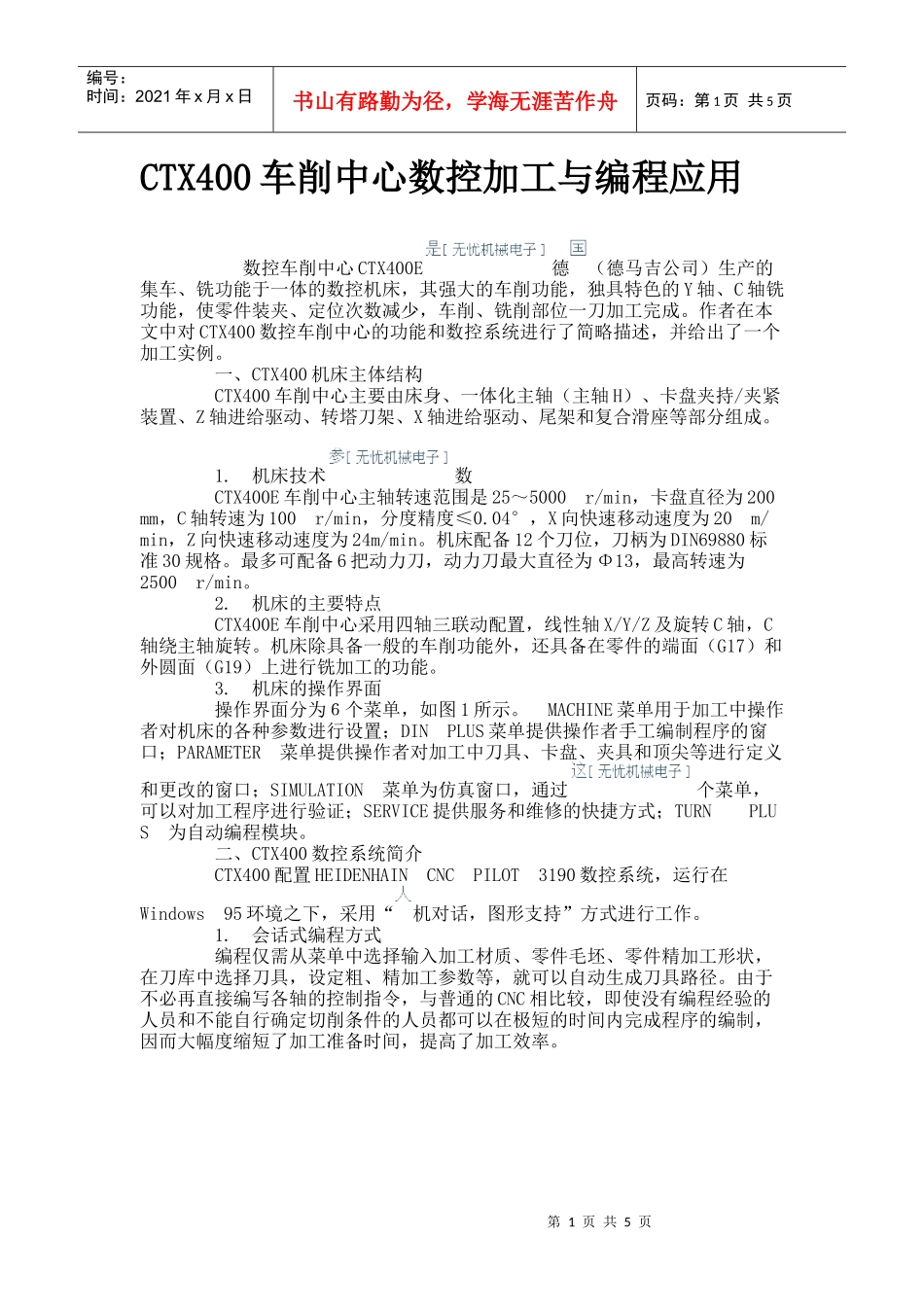

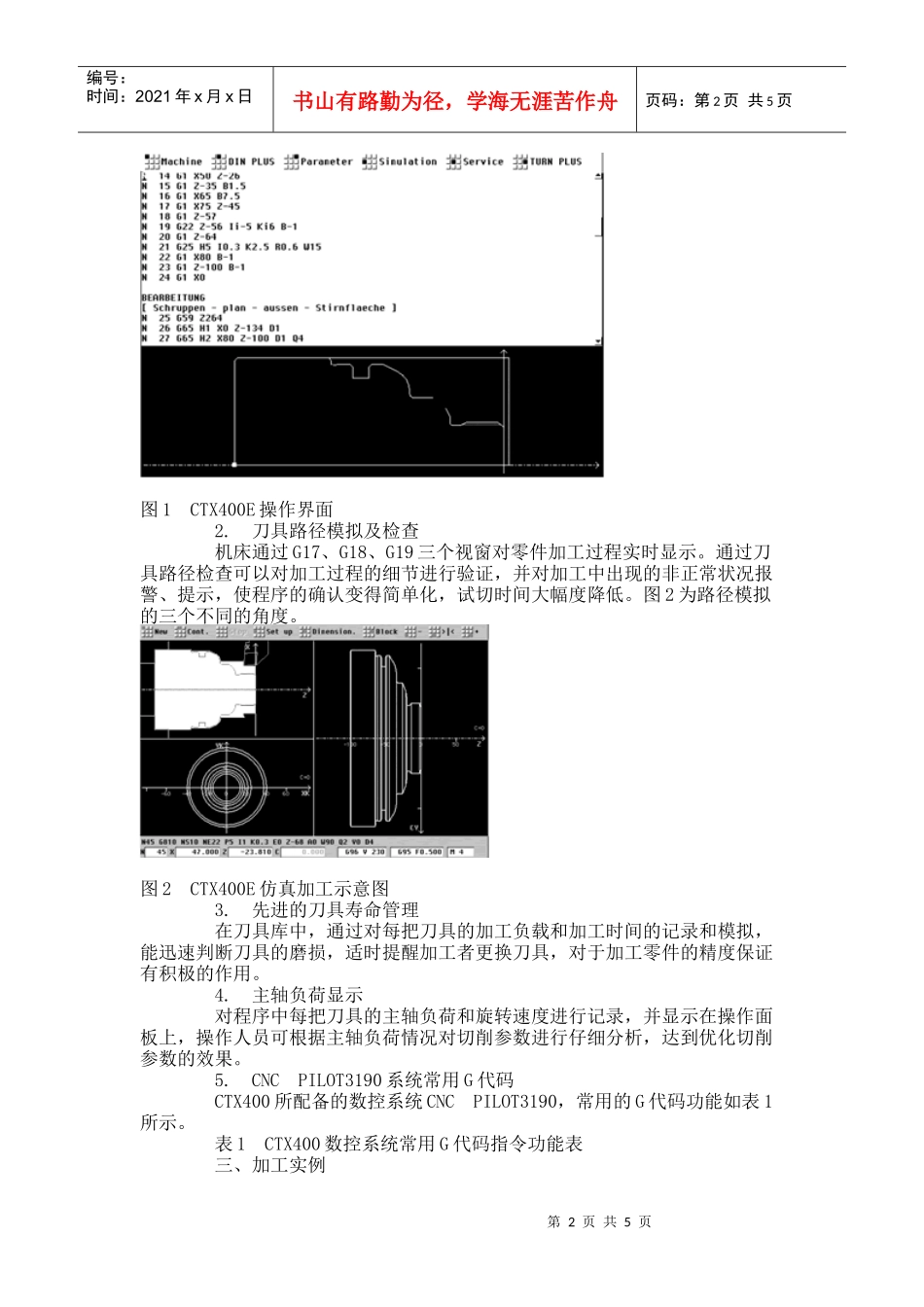

第1页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共5页CTX400车削中心数控加工与编程应用数控车削中心CTX400E德(德马吉公司)生产的集车、铣功能于一体的数控机床,其强大的车削功能,独具特色的Y轴、C轴铣功能,使零件装夹、定位次数减少,车削、铣削部位一刀加工完成。作者在本文中对CTX400数控车削中心的功能和数控系统进行了简略描述,并给出了一个加工实例。一、CTX400机床主体结构CTX400车削中心主要由床身、一体化主轴(主轴H)、卡盘夹持/夹紧装置、Z轴进给驱动、转塔刀架、X轴进给驱动、尾架和复合滑座等部分组成。1.机床技术数CTX400E车削中心主轴转速范围是25~5000r/min,卡盘直径为200mm,C轴转速为100r/min,分度精度≤0.04°,X向快速移动速度为20m/min,Z向快速移动速度为24m/min。机床配备12个刀位,刀柄为DIN69880标准30规格。最多可配备6把动力刀,动力刀最大直径为Φ13,最高转速为2500r/min。2.机床的主要特点CTX400E车削中心采用四轴三联动配置,线性轴X/Y/Z及旋转C轴,C轴绕主轴旋转。机床除具备一般的车削功能外,还具备在零件的端面(G17)和外圆面(G19)上进行铣加工的功能。3.机床的操作界面操作界面分为6个菜单,如图1所示。MACHINE菜单用于加工中操作者对机床的各种参数进行设置;DINPLUS菜单提供操作者手工编制程序的窗口;PARAMETER菜单提供操作者对加工中刀具、卡盘、夹具和顶尖等进行定义和更改的窗口;SIMULATION菜单为仿真窗口,通过个菜单,可以对加工程序进行验证;SERVICE提供服务和维修的快捷方式;TURNPLUS为自动编程模块。二、CTX400数控系统简介CTX400配置HEIDENHAINCNCPILOT3190数控系统,运行在Windows95环境之下,采用“机对话,图形支持”方式进行工作。1.会话式编程方式编程仅需从菜单中选择输入加工材质、零件毛坯、零件精加工形状,在刀库中选择刀具,设定粗、精加工参数等,就可以自动生成刀具路径。由于不必再直接编写各轴的控制指令,与普通的CNC相比较,即使没有编程经验的人员和不能自行确定切削条件的人员都可以在极短的时间内完成程序的编制,因而大幅度缩短了加工准备时间,提高了加工效率。第2页共5页第1页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共5页图1CTX400E操作界面2.刀具路径模拟及检查机床通过G17、G18、G19三个视窗对零件加工过程实时显示。通过刀具路径检查可以对加工过程的细节进行验证,并对加工中出现的非正常状况报警、提示,使程序的确认变得简单化,试切时间大幅度降低。图2为路径模拟的三个不同的角度。图2CTX400E仿真加工示意图3.先进的刀具寿命管理在刀具库中,通过对每把刀具的加工负载和加工时间的记录和模拟,能迅速判断刀具的磨损,适时提醒加工者更换刀具,对于加工零件的精度保证有积极的作用。4.主轴负荷显示对程序中每把刀具的主轴负荷和旋转速度进行记录,并显示在操作面板上,操作人员可根据主轴负荷情况对切削参数进行仔细分析,达到优化切削参数的效果。5.CNCPILOT3190系统常用G代码CTX400所配备的数控系统CNCPILOT3190,常用的G代码功能如表1所示。表1CTX400数控系统常用G代码指令功能表三、加工实例第3页共5页第2页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共5页在车削中心上加工如图3所示的零件,首先用程序语言段对车、铣加工外形特征进行描述如下:FERTIGTEIL[FINISHEDPART]N21G0X0Z0N22G1X66.813N23G1X66.15Z-19N24G1X0N25G0Z0N27STIRT_YX80Z0C0N28G308P-5N29G170X3Y0N30G171Y-22.804N31G173X3Y22.804R23N32G171X3Y0N33G309STIRT_YX80Z0C180N36G308P-5N37G170X3Y0N38G171Y-22.804N39G172X3Y22.804R23N40G171X3Y0N41G309图3加工零件示意图针对描述的零件进行加工,先进行车加工,然后采用动力铣刀(直径为10)加工零件端面上的两处凹槽,系统自动生成的G代码如下:BEARBEITUNG[MACHINING]N44G59Z239.681N45G26S2000第4页共5页第3页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共5页N46G126S1500N48G14Q1N49T4N50G96S300G95F0.25M4M108N51G0Z2N52G0X...
