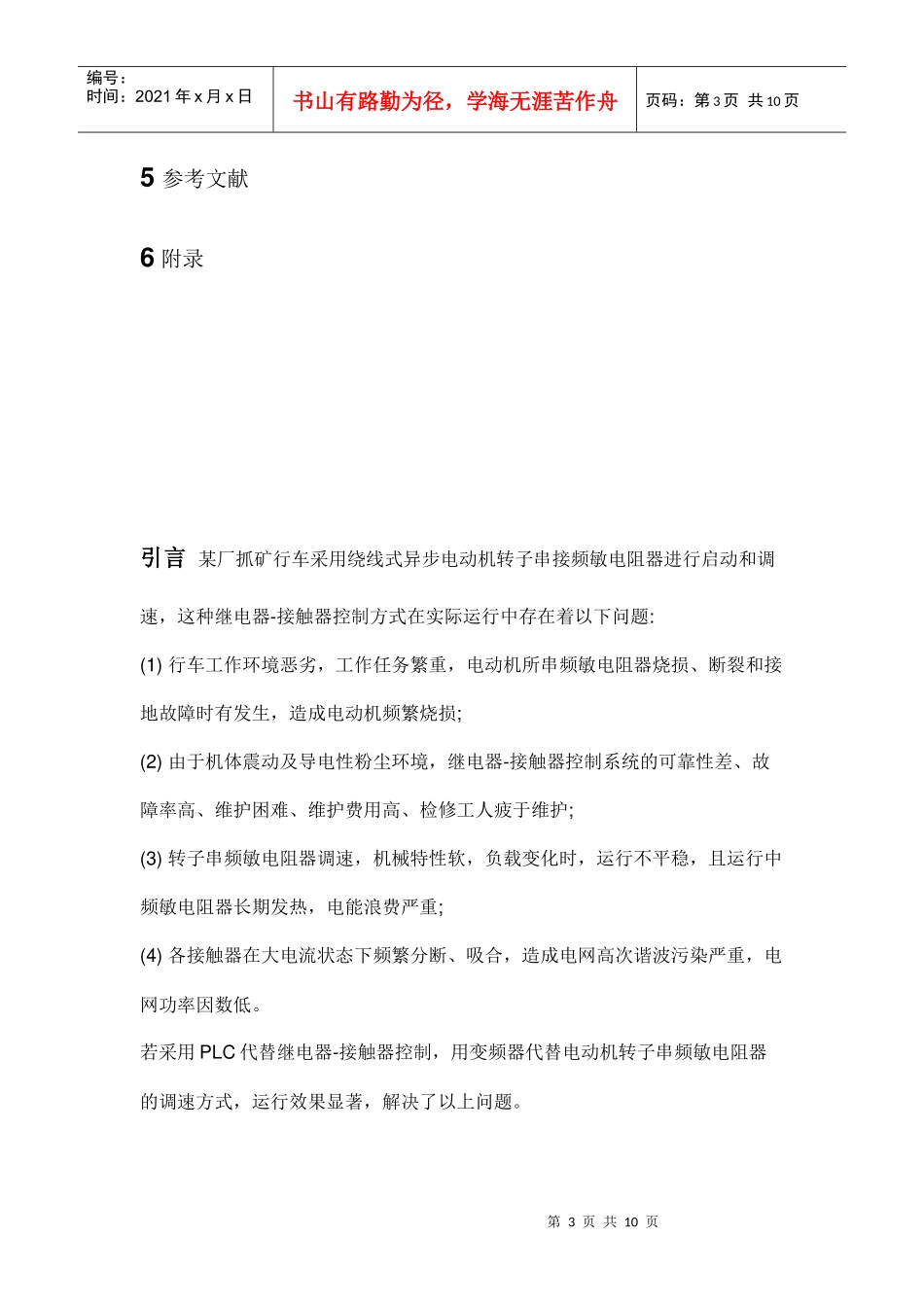

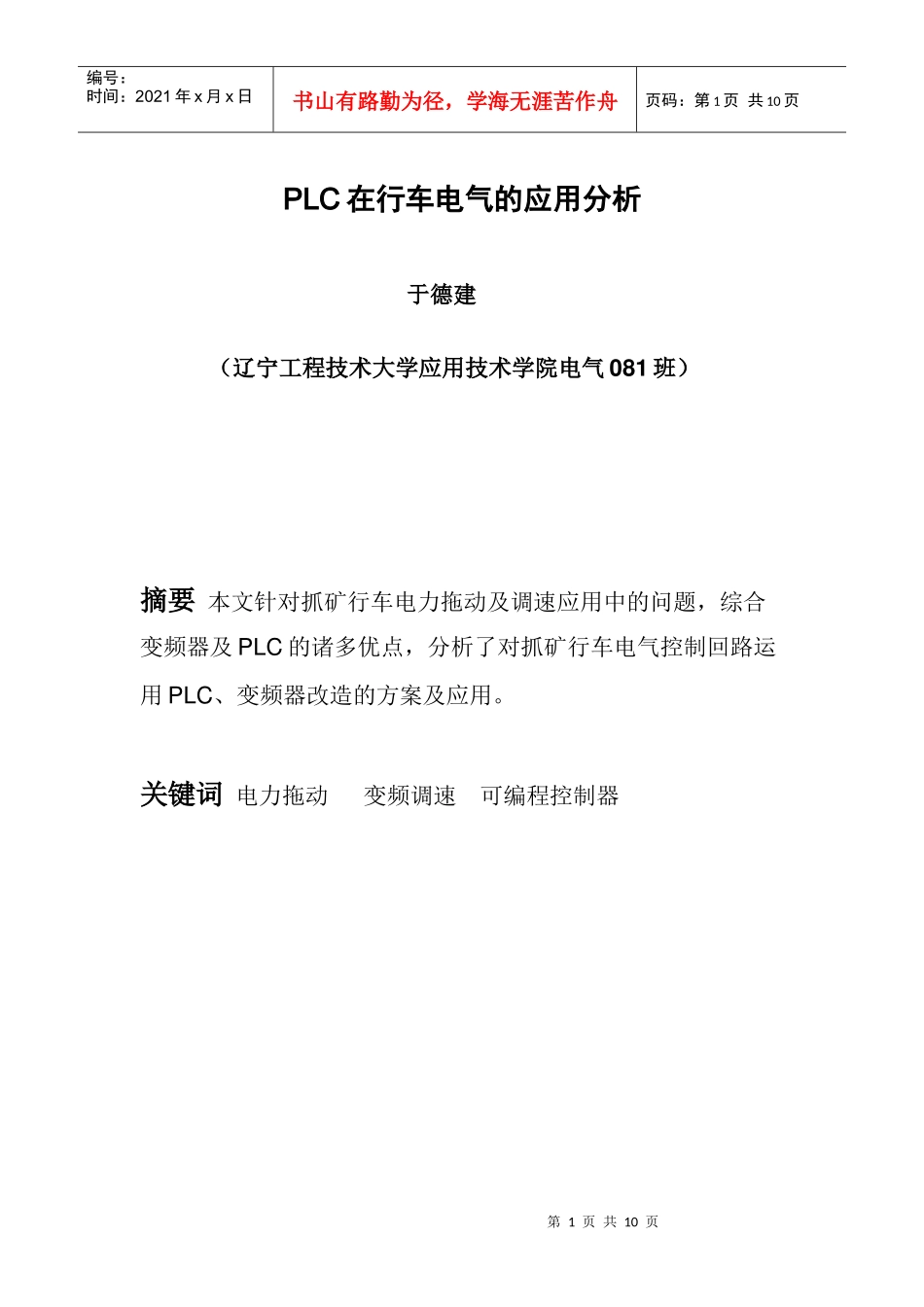

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页PLC在行车电气的应用分析于德建（辽宁工程技术大学应用技术学院电气081班）摘要本文针对抓矿行车电力拖动及调速应用中的问题，综合变频器及PLC的诸多优点，分析了对抓矿行车电气控制回路运用PLC、变频器改造的方案及应用。关键词电力拖动变频调速可编程控制器第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页目录引言1PLC控制的行车变频拖动系统组成1.1系统组成1.2变频器与PLC通信1.3备用应急系统1.4同步与纠偏2PLC软硬件设计及应用2.1PLC的硬件设计2.2车的工作过程2.3PLC的软件设计2.4安全保护措施3结束语4致谢第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页5参考文献6附录引言某厂抓矿行车采用绕线式异步电动机转子串接频敏电阻器进行启动和调速，这种继电器-接触器控制方式在实际运行中存在着以下问题:(1)行车工作环境恶劣，工作任务繁重，电动机所串频敏电阻器烧损、断裂和接地故障时有发生，造成电动机频繁烧损;(2)由于机体震动及导电性粉尘环境，继电器-接触器控制系统的可靠性差、故障率高、维护困难、维护费用高、检修工人疲于维护;(3)转子串频敏电阻器调速，机械特性软，负载变化时，运行不平稳，且运行中频敏电阻器长期发热，电能浪费严重;(4)各接触器在大电流状态下频繁分断、吸合，造成电网高次谐波污染严重，电网功率因数低。若采用PLC代替继电器-接触器控制，用变频器代替电动机转子串频敏电阻器的调速方式，运行效果显著，解决了以上问题。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页1PLC控制的行车变频拖动系统组成1.1系统组成行车的大车、小车、抓斗提升、抓斗开闭电机都需独立运行，大车有两台电机同时驱动，小车、抓斗提升、抓斗开闭各为一台电机驱动，整个系统有5台电机。为了保证各部分安全运行互不影响，采用了4台变频器拖动，并用4台PLC分别加以控制，系统组成如图1所示:图1PLC控制变频拖动系统组成PLC接收主令控制器的速度控制信号，该信号为数字量控制信号，信号电平为AC220V。这些信号包括:主令控制器发出的正、反转信号、电机过热保护信号、安全限位信号及启动、急停、复位、零锁等信号，全部信号采用汇点式输入。PLC针对这些信号完成系统的逻辑控制功能，并向变频器发出起、停、正、反转及调速等控制信号，使电动机处于所需的工作状态。变频器接收PLC提供的控制信号，并按设定向电机输出可变频、变压的电源，第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页从而实现电机的调速。操作人员按实际需要通过主令控制器向PLC发出各种控制信号。提升电机在下放重物时，电机反转，由于重力加速度的原因，电机处于再生制动状态，拖动系统的机械能转化为电能，并存储在电压型变频器的滤波电容器的两端，使直流电压不断上升，甚至能够击穿电器绝缘，当电压上升到设定值时，接入泄能电阻来消耗直流电路的这部分能量，保证变频器安全运行。1.2变频器与PLC通信系统采用现场总线方式代替传统的模拟量或开关量方式控制变频器。系统中，小车及提升变频器通过选件模块连接至Profibus-DP总线上，综合考虑数据传输的实时性及稳定性，系统选用PPC-3作为数据传输格式，波特率选择387.5kbps。采用总线结构后，系统进一步优化，具体表现如下:(1)布线简单只需1根两芯的屏蔽双绞线，而采用别的方式至少要4根电缆，从而减少了维护工作。(2)给定稳定避免了因信号的漂移、电磁干扰等诸多因素而引起模拟量给定抖动，因此系统速度给定更加可靠。(3)速度连续相对于采用开关量作为速度给定的系统，速度给定由离散量变成了连续量，使得变频器可以接受来自ＰＬＣ的速度微调指令，以实现抬吊作业平衡。1.3备用应急系统当总线干缆或总线上某点出现损坏时，有可能使系统无法正常工作。因此，系第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页...
