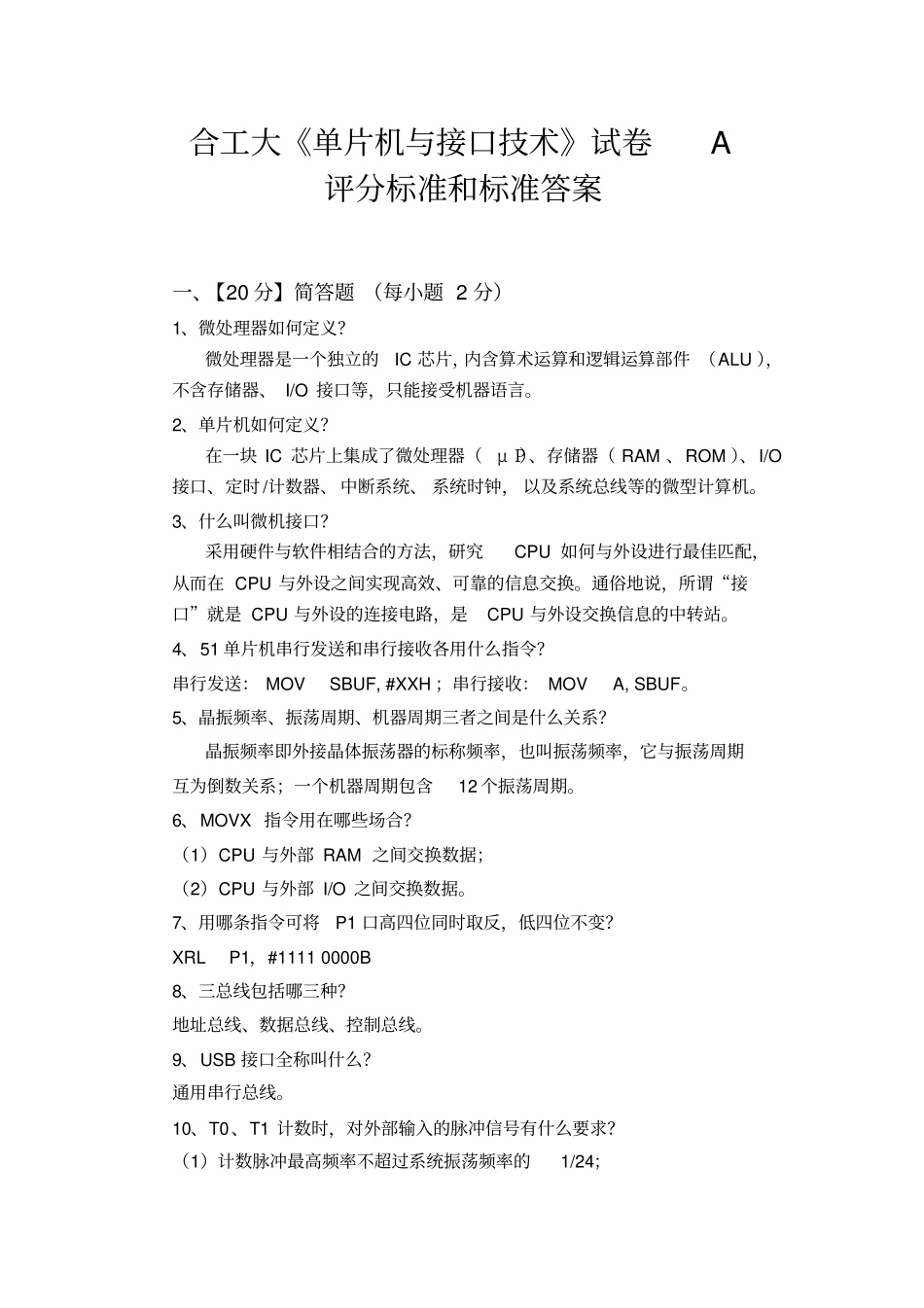

合工大《单片机与接口技术》试卷A评分标准和标准答案一、【20分】简答题（每小题2分）1、微处理器如何定义？微处理器是一个独立的IC芯片，内含算术运算和逻辑运算部件（ALU），不含存储器、I/O接口等，只能接受机器语言。2、单片机如何定义？在一块IC芯片上集成了微处理器（μP）、存储器（RAM、ROM）、I/O接口、定时/计数器、中断系统、系统时钟，以及系统总线等的微型计算机。3、什么叫微机接口？采用硬件与软件相结合的方法，研究CPU如何与外设进行最佳匹配，从而在CPU与外设之间实现高效、可靠的信息交换。通俗地说，所谓“接口”就是CPU与外设的连接电路，是CPU与外设交换信息的中转站。4、51单片机串行发送和串行接收各用什么指令？串行发送：MOVSBUF,#XXH；串行接收：MOVA,SBUF。5、晶振频率、振荡周期、机器周期三者之间是什么关系？晶振频率即外接晶体振荡器的标称频率，也叫振荡频率，它与振荡周期互为倒数关系；一个机器周期包含12个振荡周期。6、MOVX指令用在哪些场合？（1）CPU与外部RAM之间交换数据；（2）CPU与外部I/O之间交换数据。7、用哪条指令可将P1口高四位同时取反，低四位不变？XRLP1，#11110000B8、三总线包括哪三种？地址总线、数据总线、控制总线。9、USB接口全称叫什么？通用串行总线。10、T0、T1计数时，对外部输入的脉冲信号有什么要求？（1）计数脉冲最高频率不超过系统振荡频率的1/24；（2）计数脉冲下降沿有效，高、低电平持续时间均要大于1个机器周期。二、【14分】分析题1、CPU为AT89S52，已知（PSW）=00001000B，分析以下各组指令的运行结果（每小题2分）：（1）MOVR0，#90H;(R0)<==90H，即(08H)=90HMOV@R0，#90H;((R0))<==90H，即RAM(90H)=90H（2）MOVR0，#90H;(R0)<==90H，即(08H)=90HMOV@R0，90H;((R0))<==(90H)，即RAM(90H)=SFR(90H)2、已知程序执行前：（A）=04H，（SP）=42H，（41H）=7CH，（42H）=7DH。请分析下述程序执行后：（A）=？（SP）=？（41H）=？（42H）=？（PC）=？可以只写最终结果（每空2分）。POPDPH;(DPH)<--((SP))=(42H)=7DH,(SP)<--(SP)-1,(SP)=41HPOPDPL;(DPL)<--((SP))=(41H)=7CH,(SP)<--(SP)-1,(SP)=40HMOVDPTR,#DTAB;(DPTR)=DTABRRA;(A)=02HMOVB,A;(B)=02HMOVCA,@A+DPTR;@(DTAB+2),(A)=30HPUSHACC;(SP)<--(SP)+1，(SP)=41H,((SP))<--(A),(41H)=30HMOVA,B;(A)=(B)=02HINCA;(A)=03HMOVCA,@A+DPTR;@(DTAB+3),(A)=50HPUSHACC;(SP)<--(SP)+1，(SP)=42H,((SP))<--(A),(42H)=50HRET;(PCH)<--((SP))=50H,(SP)<--(SP)-1，(SP)=41H;(PCL)<--((SP))=30H,(SP)<--(SP)-1，(SP)=40HDTAB:DB10H,80H,30H,50H,30H,50H,47H,86H,90H,19H（A）=50H,（SP）=40H,（41H）=30H,（42H）=50H,（PC）=5030H三、【15分】编程题（每小题5分）1、将8032高128字节RAM中的90H单元内容与80H单元内容进行交换。MOVR0,#90HMOVA,@R0MOVB,AMOVR1,#80HMOVA,@R1MOV@R0,AMOVA,BMOV@R1,A2、51单片机没有DECDPTR指令，请编程实现：（DPTR）-1→（DPTR）。CLRCMOVA,DPLSUBBA,#01HMOVDPL,AMOVA,DPHSUBBA,#00HMOVDPH,A3、编程将SRAM芯片62256的存储区0000H~7FFFH所有单元均清零。MOVDPTR,#0000HLOOP:CLRAMOVX@DPTR,AINCDPTRMOVA,DPHCJNEA,#80H,LOOP四、【10分】AT89S51系统，晶振频率为12MHz，采用T0定时输出周期为2s、占空比为1:1的连续方波，请编制完整的程序。ORG0000HJMPMAINORG000BHJMPIT0P单片机8031SRAM62256(1)SRAM62256(2)反相器P2.7CS1CS2ORG0030HMAIN:MOVSP,#70HMOVB,#20D；20次MOVTMOD,#01DMOVTH0,#3CH；每次50msMOVTL0,#0B0HSETBET0SETBEASETBTR0JMP$IT0P:MOVTH0,#3CHMOVTL0,#0B0HDJNZB,BACKCPLP1.0；P1.0输出方波MOVB,#20DBACK:RETI五、【6分】AT89C51单片机外扩27128型存储器的电路如图1所示，请写出AT89C51片内、片外的ROM地址范围。（1）片内：0000H~0FFFH;（2）片外：1000H~4FFFH。六、【7分】8031单片机欲扩展64KB的SRAM，请选择存储器芯片，设计CPU与SRAM的连接电路，并写出SRAM的地址范围。62256(1)地址范围:0000H~7FFFH;62256(2)地址范围:8000H~0FFFFH。七、【8分】设8255芯片的控制口地址为2FFFH，PC口地址为2FFEH，使用8255的PC7产生1000...
