2024年BIM一级建造师等级考试第二期第四题百叶窗解答步骤VIP免费

2024年BIM一级建造师等级考试第二期第四题百叶窗解答步骤_第1页
1/19
2024年BIM一级建造师等级考试第二期第四题百叶窗解答步骤_第2页
2/19
2024年BIM一级建造师等级考试第二期第四题百叶窗解答步骤_第3页
3/19

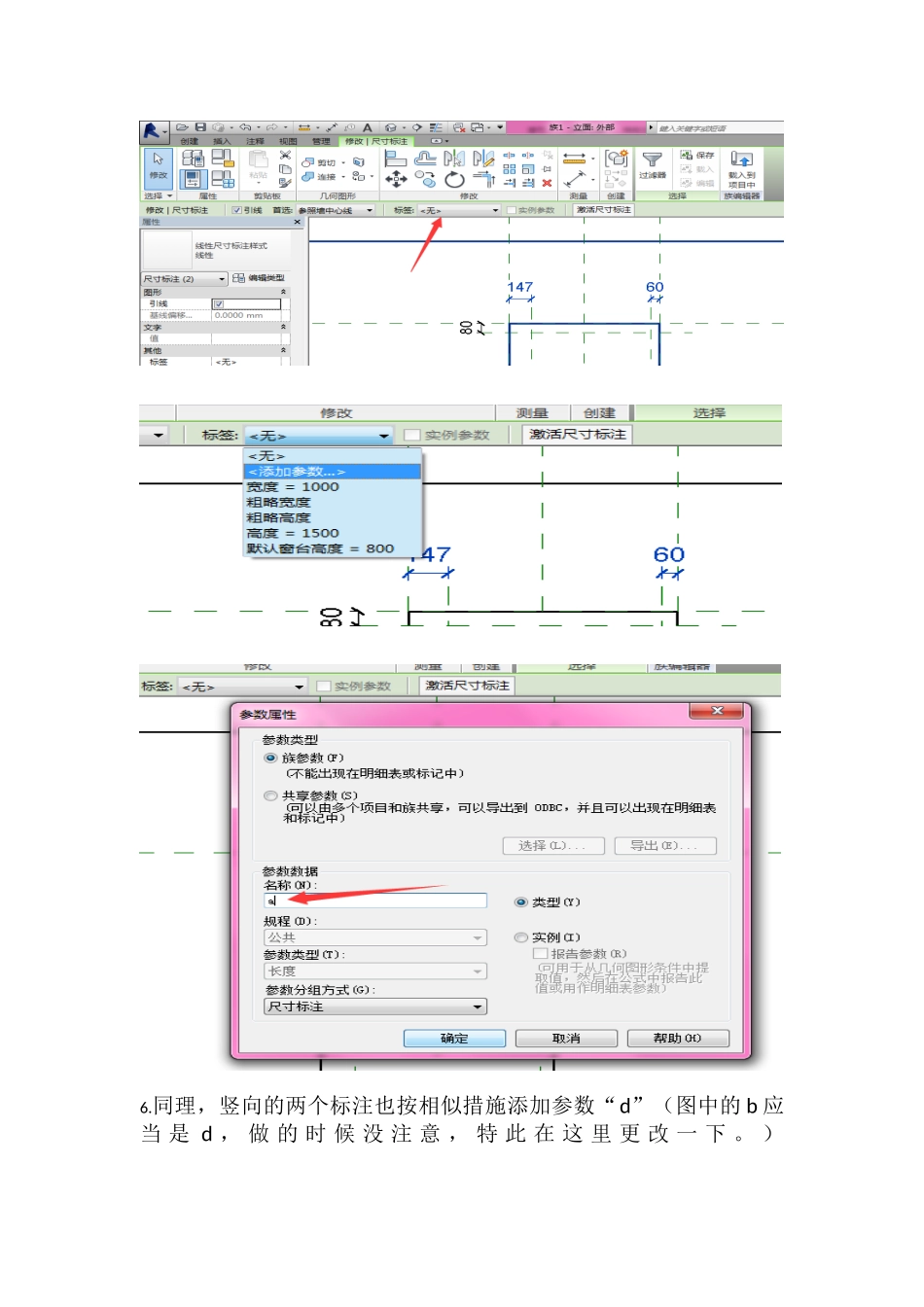

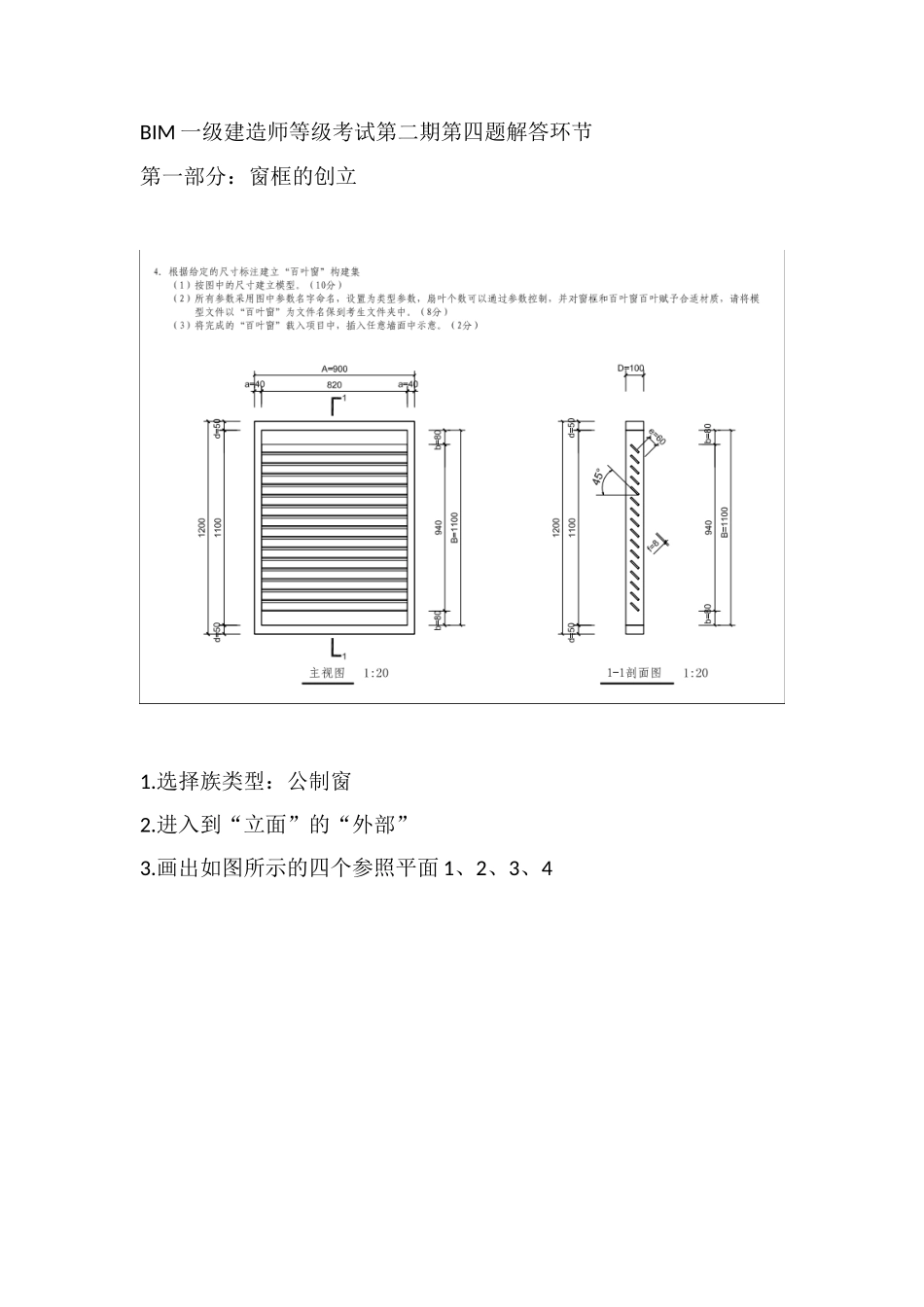

BIM一级建造师等级考试第二期第四题解答环节第一部分:窗框的创立1.选择族类型:公制窗2.进入到“立面”的“外部”3.画出如图所示的四个参照平面1、2、3、44.进行标注5.按住ctrl选择水平的两个标注,当标注显示为蓝色时,如图所示有个“标签”选项,选择“添加参数”并在弹出的对话框中的如图位置输入“a”6.同理,竖向的两个标注也按相似措施添加参数“d”(图中的b应当是d,做的时候没注意,特此在这里更改一下。)7.点击选项卡的“创立”,进入“拉伸”命令,画出两个边框,并且在我们确认绘画完毕之前要将图旁解开的锁给锁上后再单击完毕。8.打开“项目浏览器”的“楼层平面”中的“参照标高”视图9.创立如图所示的两个参照平面10.标注距离,先点选最上面的参照平面,再将鼠标移至墙中心的参照平面,此时先按一下Tab,再点选,由于墙体的墙中心线是和参照平面重叠的,需要切换一下才能选择到。再选择最下面的参照平面,完毕标注,再点选EQ字样进行标注等分。(假如没有按Tab进行切换而选择了墙中心线,背面环节将出错!)再画一种完整的标注如图。11.点选图中蓝色的部分,将上下箭头分别拖至参照平面处并点选小锁锁住。点选图中的整体尺寸标注,按照“a”和“b”参数的措施设置参数“D”12.打开位于左上角的“族类型”选项,将参数a、b、D分别改为40、50、100之后我们所做的图变成这个样子:第一部分的窗框完毕创立第二部分:百叶扇的创立1.用“公制常规模型”新建族文献2.进入到“前立面”创立如图所示角度的参照平面3.再创立出如图所示的随意长宽矩形的参照平面,并且添加注释4.使用拉伸命令做出类似参照平面所画矩形的矩形,并单击完毕5.将拉伸出的矩形各边拖拽至参照平面上并锁定6.给长宽添加参数,并修改参数e=60f=87.使用“移动”命令,将拉伸出的矩形扇叶中心、参照平面和注释所有移动到轴上8.切换到“左立面”后创立参照平面,进行标注,并且将族拉过去锁定,将族左边拉出来再锁定,添加题中没有的参数。9.将百叶窗扇叶的族载入到百叶窗窗框的族立面即可完毕第二部分的创立。第三部分:完毕创立1.将载入的百叶窗扇叶调整方向,再放入窗框内如图所示2.画如图所示的参照平面,并进行标注,注意在标注时要标注两个参照平面的尺寸,令两个新标注为参数b并将参数b改为803.选中扇叶进入类型属性界面,选择尺寸标注背面的小框进行添加参数,当背面的“值”变为灰色的即可。4.用“对齐”命令将扇叶与顶端参照平面对齐并锁住5.使用“阵列”,选择“最终一种”,可阵列出任意数量,再将最下面的一种扇叶对齐至下面带b参数的参照平面并锁定6.选中阵列的扇叶,点击上面的“标签”选择添加参数,设置如下,此时即可在“族类型”里通过修改参数y值来修改扇叶的个数。7.用“对齐”命令将最上面的扇叶与左窗框对齐并锁定,将最下面的扇叶与做窗框对齐并锁定8.打开“族类型”对话框,将参数l的公式栏修改如下成“宽度-a-a”并点击“应用”,扇叶自动延伸长度到边框边部。9.将整个窗框尺寸变化至题中规定的尺寸,横向为1200,竖向为900,若更改了这两个尺寸发现其他尺寸标注出错,请检查以上环节与否按本教程进行设置10.对横向和竖向的窗框进行标注,并设置参数为A和B,“参数分组方式”使用系统默认的“尺寸标注”,设置出来的A、B参数均为“汇报参数”即可11.此时题中规定的参数设置均设置完毕,材质可以自己选择喜欢的材质,例如扇叶的材质是空气、混凝土或水;窗框的材质是陶瓷、织物等奇怪的材质,但请注意材质假如太奇怪是会被扣分的12.自己完毕载入到项目中的墙体并保留即可。
