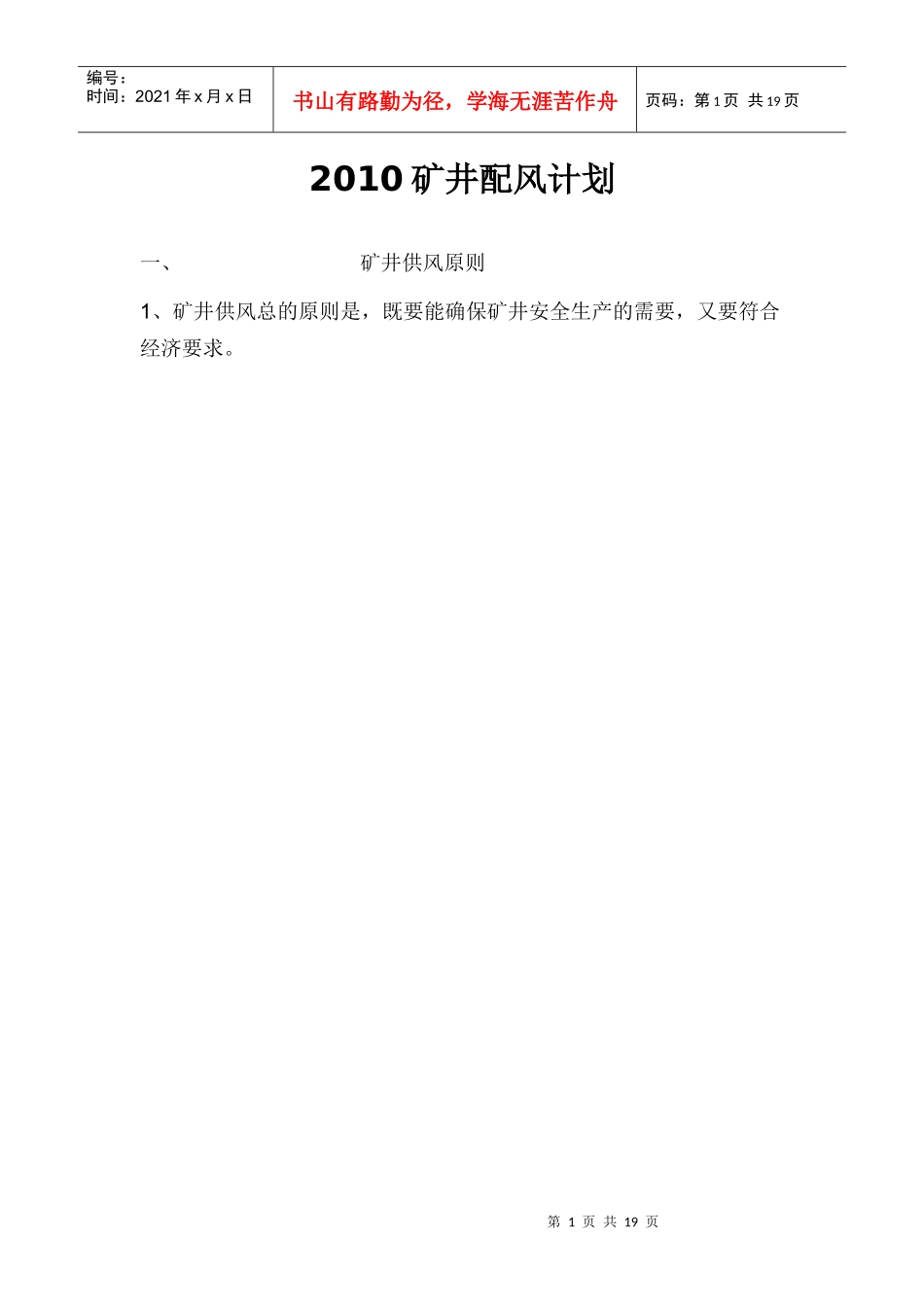

XXXX矿井配风计划_第1页
1/19

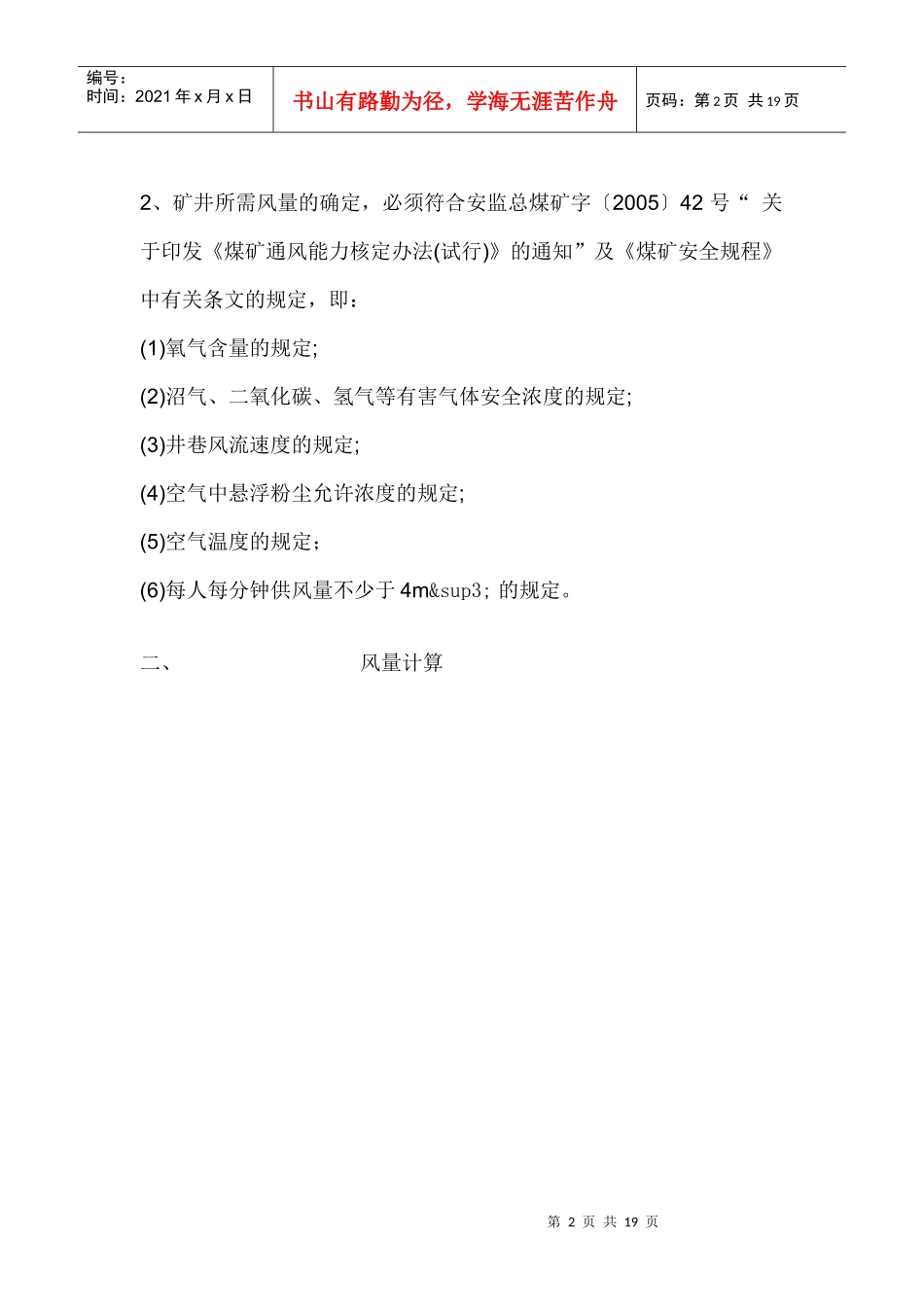

XXXX矿井配风计划_第2页
2/19

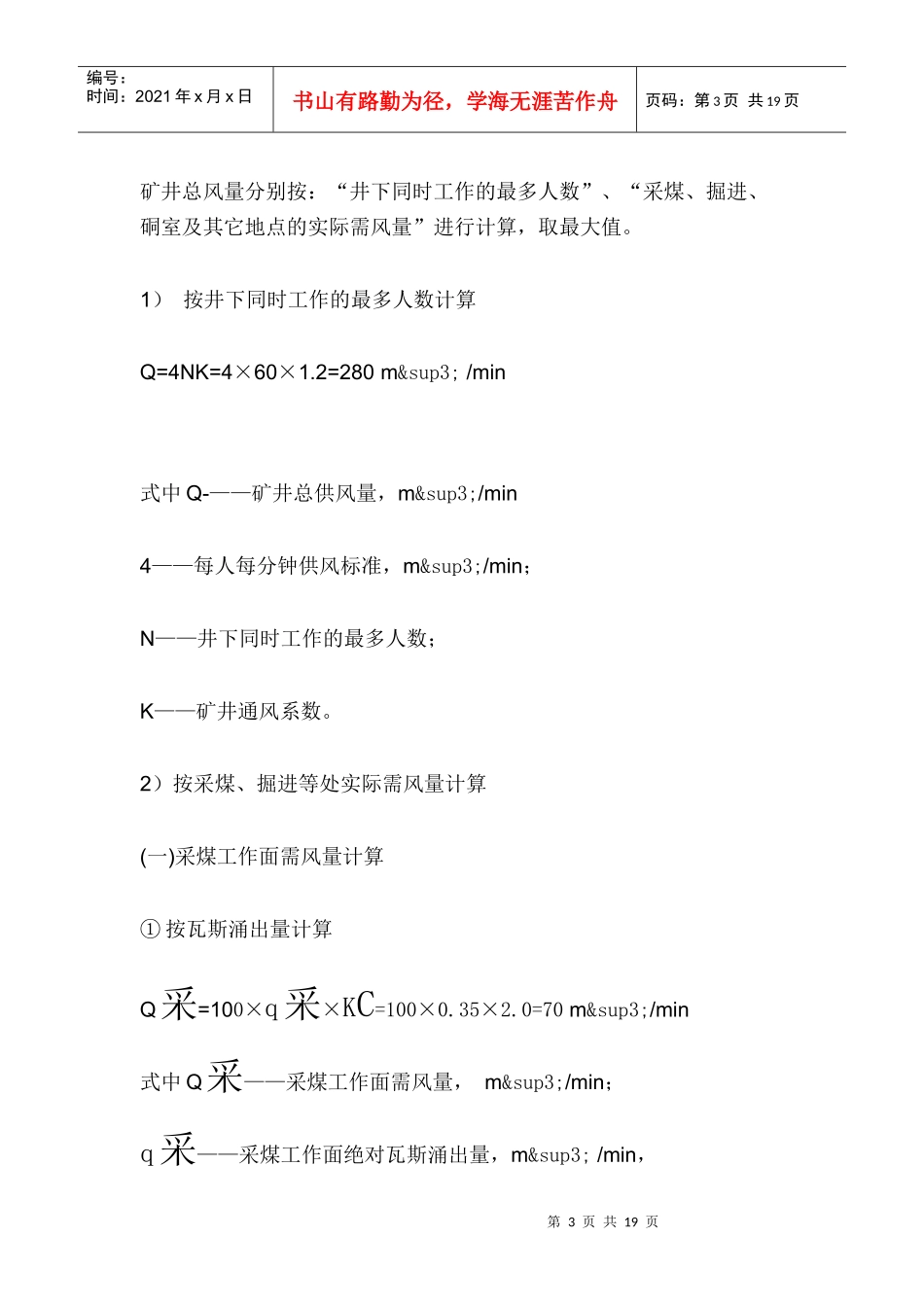

XXXX矿井配风计划_第3页
3/19
第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共19页2010矿井配风计划一、矿井供风原则1、矿井供风总的原则是,既要能确保矿井安全生产的需要,又要符合经济要求。第2页共19页第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共19页2、矿井所需风量的确定,必须符合安监总煤矿字〔2005〕42号“关于印发《煤矿通风能力核定办法(试行)》的通知”及《煤矿安全规程》中有关条文的规定,即:(1)氧气含量的规定;(2)沼气、二氧化碳、氢气等有害气体安全浓度的规定;(3)井巷风流速度的规定;(4)空气中悬浮粉尘允许浓度的规定;(5)空气温度的规定;(6)每人每分钟供风量不少于4m³的规定。二、风量计算第3页共19页第2页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共19页矿井总风量分别按:“井下同时工作的最多人数”、“采煤、掘进、硐室及其它地点的实际需风量”进行计算,取最大值。1)按井下同时工作的最多人数计算Q=4NK=4×60×1.2=280m³/min式中Q-——矿井总供风量,m³/min4——每人每分钟供风标准,m³/min;N——井下同时工作的最多人数;K——矿井通风系数。2)按采煤、掘进等处实际需风量计算(一)采煤工作面需风量计算①按瓦斯涌出量计算Q采=100×q采×KC=100×0.35×2.0=70m³/min式中Q采——采煤工作面需风量,m³/min;q采——采煤工作面绝对瓦斯涌出量,m³/min,第4页共19页第3页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共19页KC——工作面因瓦斯涌出不均匀的备用风量系数;炮采工作面可取1.4-2.0。②按工作面温度计算Q采=60VC.SC.K1=60×1.0×5.4×1.0=324m³/min;式中VC——回采工作面适宜风速,m/s;第5页共19页第4页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共19页SC——回采工作面平均有效断面,㎡;K1——工作面长度系数。③按炸药使用量计算:Q采=25AC=25×10=250m³/min。式中AC——采煤工作面一次使用最大炸药量,kg.④按工作人员数量计算Q采=4nc=4×40=160m³/min。式中nc——采煤工作面同时工作的最多人数;4——每人每分钟供给的最低风量,⑤按风速验算按回采工作面最低风速为0.25m/s,最高风速为4m/s的要求验算,即Q采应满足:15Sc≤Q采≤240×Sc其中15Sc=15×5.4=81m³/min;第6页共19页第5页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共19页240Sc=240×5.4=1296m³/min;Q采取上述计算结果最大值,即Q采=324m³/min;满足风速需求。(2)掘进工作面需风量计算本矿井备1个炮掘工作面,掘进工作面的实际需风量应按下列因素分别计算,并取其最大值。①按瓦斯涌出量计算Q掘=100×qcH4掘×Kd=100×0.35×2.0=70m³/min第7页共19页第6页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共19页式中Q掘——掘进工作面实际需风量,m³/min第8页共19页第7页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共19页qcH4掘——掘进工作面平均绝对瓦斯涌出量,m³/minKd——掘进工作面因瓦斯涌出不均匀的备用风量系数,取2。0。②按炸药使用量计算Q掘=25Aj=25×4=100m³/min式中:Q掘——掘进工作面实际需风量,m³/min;Aj——掘进工作面一次使用最大炸药量,Kg;25——每公斤炸药爆破后需要稀释的最低风量,m³/min。③按局扇实际吸风量计算掘进工作面均为炮掘,根据掘进距离选用11KW局部通风机,额定吸风量200m³/min。Q掘=Qf×I×Kf=200×1×1.2=240m³/min式中:Qf——局扇额定风量,m³/min;I——掘进面同运转的局扇台数,台;Kf——防止局扇吸循环风的风量备用系数,取1。2。第9页共19页第8页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共19页④按工作人员数量计算Q掘=4×nj=4×20=80m³/min式中:nj——掘进工作面同时工作的最多人数,人。根据上述计算,炮掘工作面实际需风量取Q掘=24...
