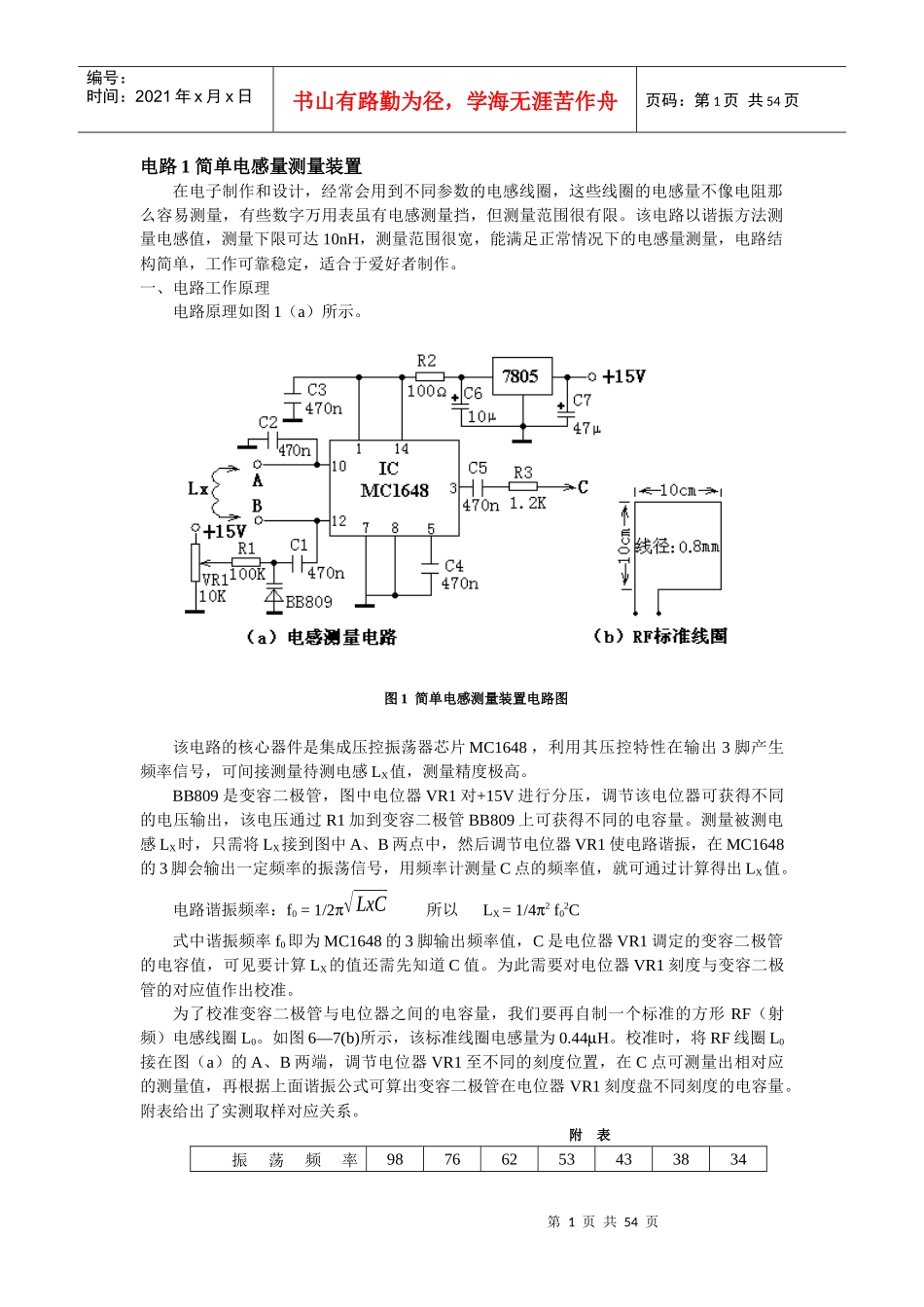

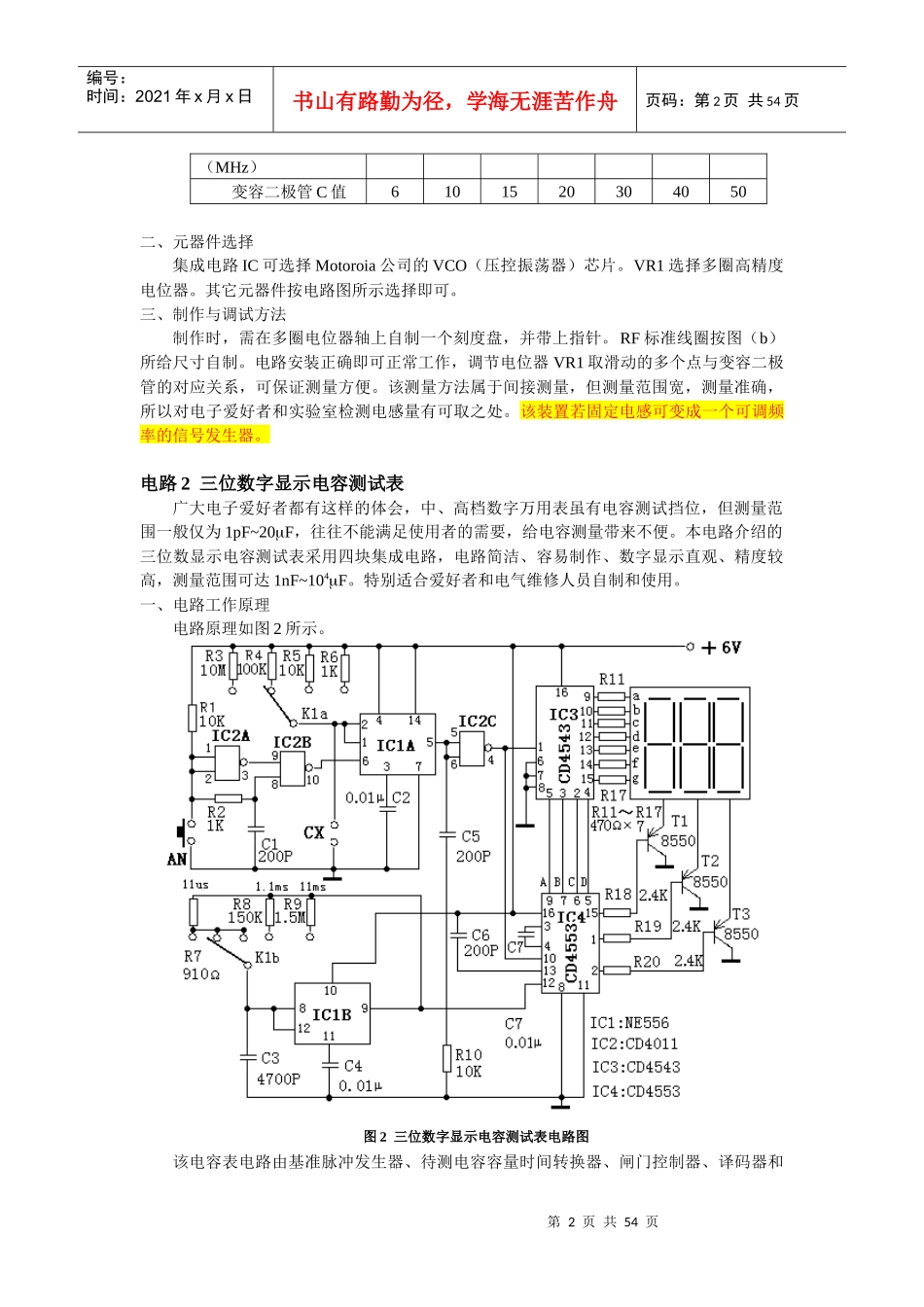

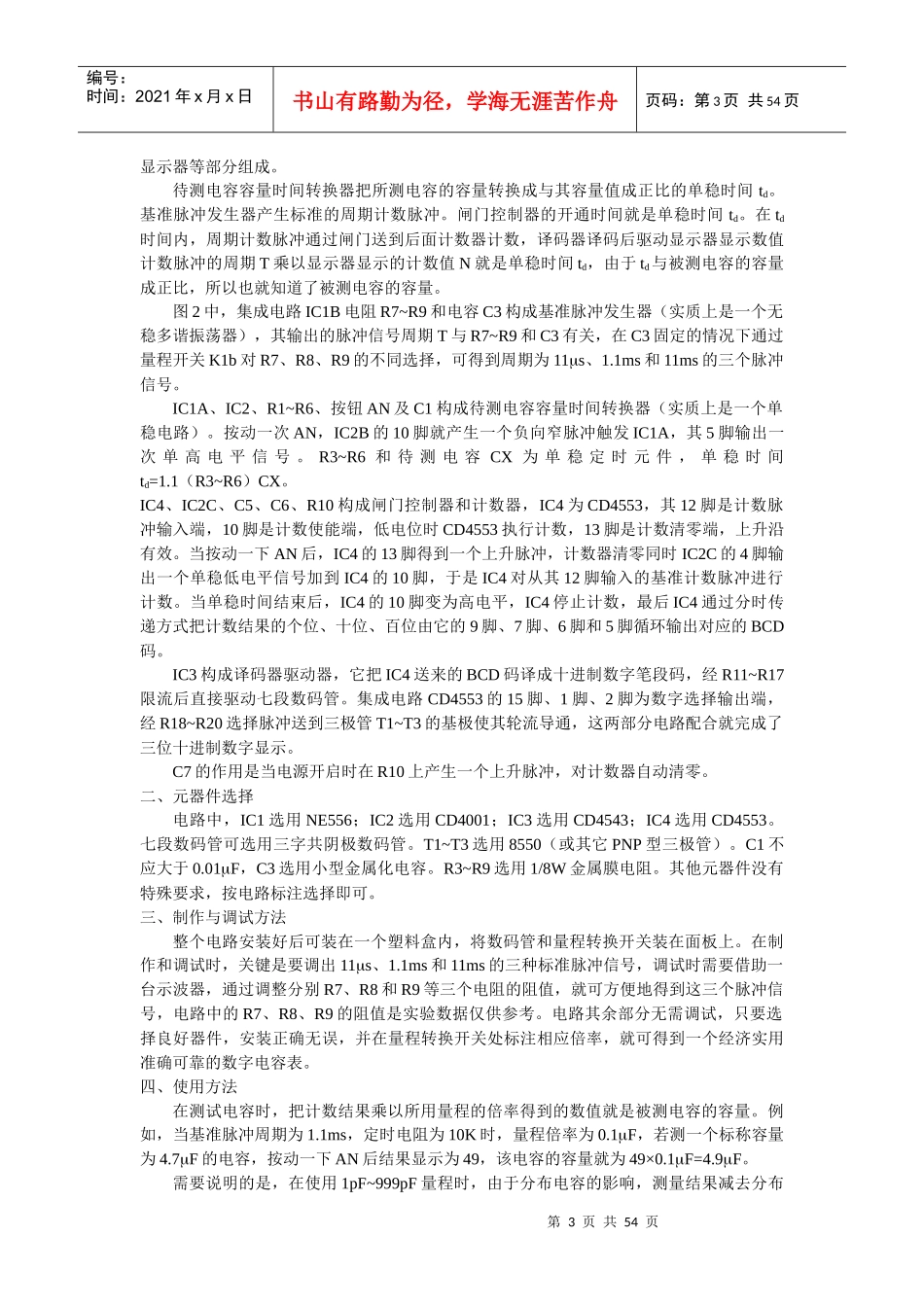

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页电路1简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。一、电路工作原理电路原理如图1（a）所示。图1简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648，利用其压控特性在输出3脚产生频率信号，可间接测量待测电感LX值，测量精度极高。BB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同的电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。测量被测电感LX时，只需将LX接到图中A、B两点中，然后调节电位器VR1使电路谐振，在MC1648的3脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出LX值。电路谐振频率：f0=1/2p√LxC所以LX=1/4p2f02C式中谐振频率f0即为MC1648的3脚输出频率值，C是电位器VR1调定的变容二极管的电容值，可见要计算LX的值还需先知道C值。为此需要对电位器VR1刻度与变容二极管的对应值作出校准。为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。如图6—7(b)所示，该标准线圈电感量为0.44mH。校准时，将RF线圈L0接在图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。附表给出了实测取样对应关系。附表振荡频率98766253433834第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页（MHz）变容二极管C值6101520304050二、元器件选择集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。VR1选择多圈高精度电位器。其它元器件按电路图所示选择即可。三、制作与调试方法制作时，需在多圈电位器轴上自制一个刻度盘，并带上指针。RF标准线圈按图（b）所给尺寸自制。电路安装正确即可正常工作，调节电位器VR1取滑动的多个点与变容二极管的对应关系，可保证测量方便。该测量方法属于间接测量，但测量范围宽，测量准确，所以对电子爱好者和实验室检测电感量有可取之处。该装置若固定电感可变成一个可调频率的信号发生器。电路2三位数字显示电容测试表广大电子爱好者都有这样的体会，中、高档数字万用表虽有电容测试挡位，但测量范围一般仅为1pF~20F，往往不能满足使用者的需要，给电容测量带来不便。本电路介绍的三位数显示电容测试表采用四块集成电路，电路简洁、容易制作、数字显示直观、精度较高，测量范围可达1nF~104F。特别适合爱好者和电气维修人员自制和使用。一、电路工作原理电路原理如图2所示。图2三位数字显示电容测试表电路图该电容表电路由基准脉冲发生器、待测电容容量时间转换器、闸门控制器、译码器和第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页显示器等部分组成。待测电容容量时间转换器把所测电容的容量转换成与其容量值成正比的单稳时间td。基准脉冲发生器产生标准的周期计数脉冲。闸门控制器的开通时间就是单稳时间td。在td时间内，周期计数脉冲通过闸门送到后面计数器计数，译码器译码后驱动显示器显示数值计数脉冲的周期T乘以显示器显示的计数值N就是单稳时间td，由于td与被测电容的容量成正比，所以也就知道了被测电容的容量。图2中，集成电路IC1B电阻R7~R9和电容C3构成基准脉冲发生器（实质上是一个无稳多谐振荡器），其输出的脉冲信号周期T与R7~R9和C3有关，在C3固定的情况下通过量程开关K1b对R7、R8、R9的不同选择，可得到周期为11s、1.1ms和11ms的三个脉冲信号。IC1A、IC2、R1~R6、按钮AN及C1构成待测电容容量时间转换器（实质上是一个单稳电路）。按动一次AN，IC2B的10脚就产生一个负向窄脉冲触发IC1A，其5脚输出一次单高电平信号。R3~R6和待测电容CX为...
