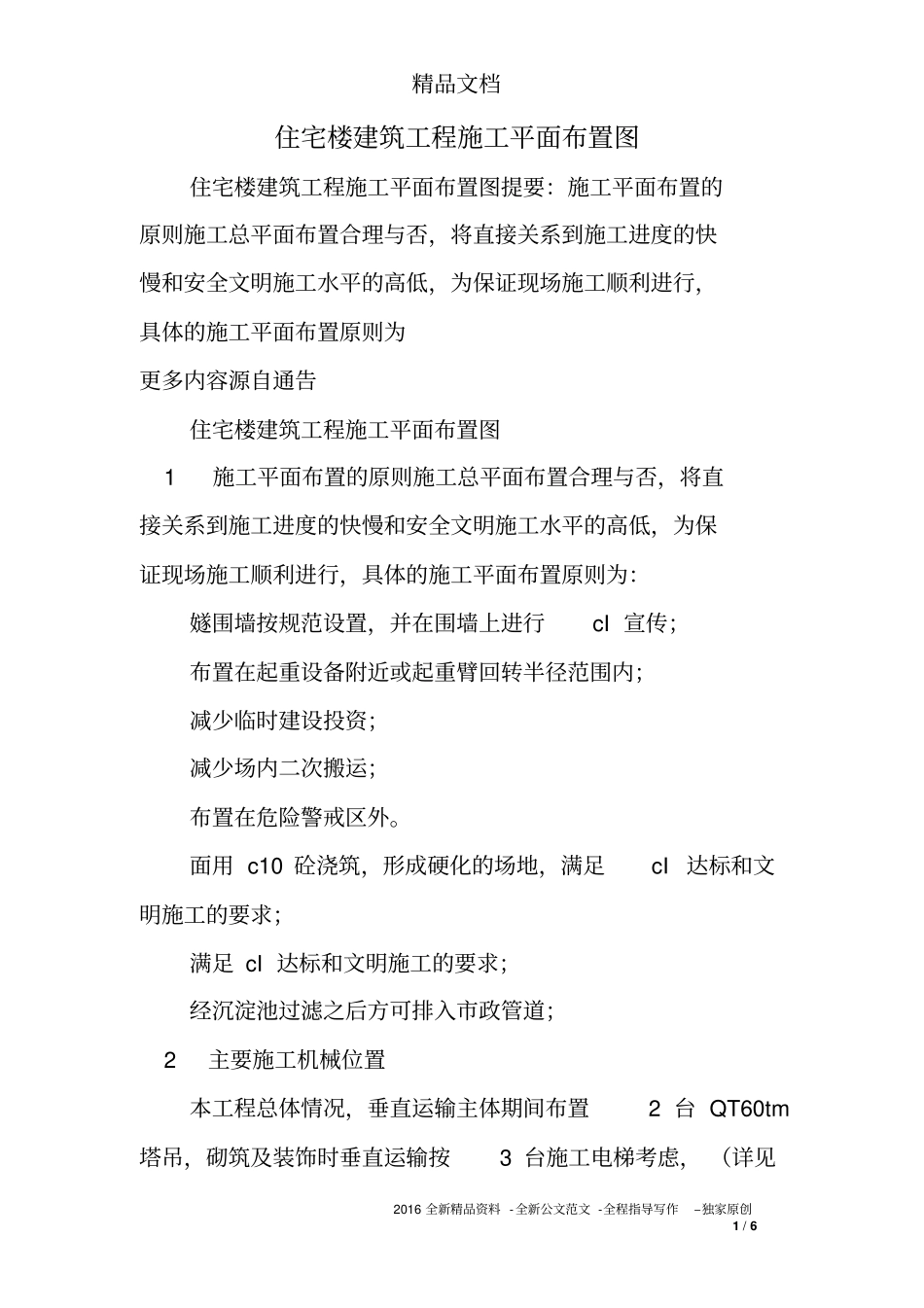

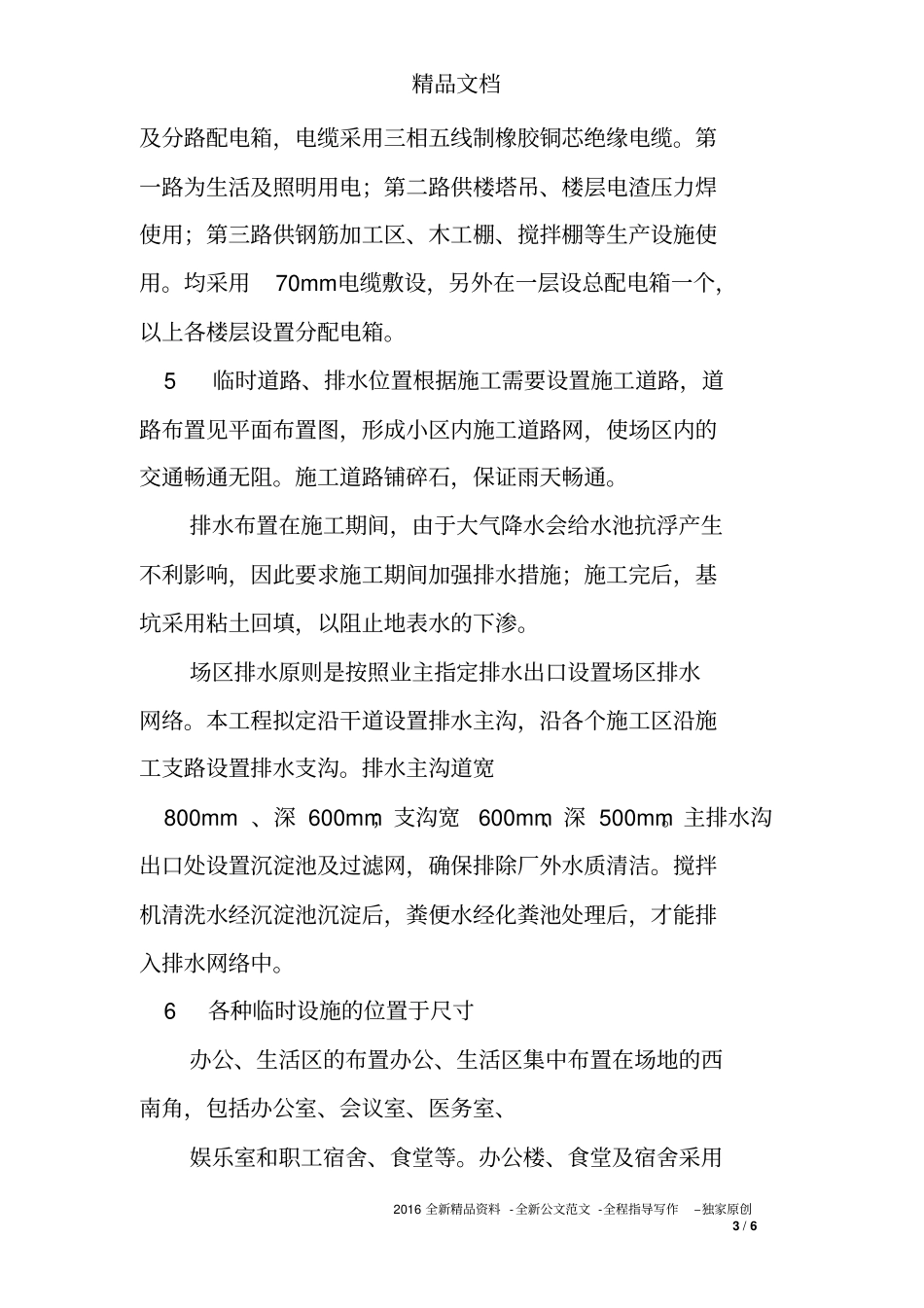

精品文档2016全新精品资料-全新公文范文-全程指导写作–独家原创1/6住宅楼建筑工程施工平面布置图住宅楼建筑工程施工平面布置图提要：施工平面布置的原则施工总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工水平的高低，为保证现场施工顺利进行，具体的施工平面布置原则为更多内容源自通告住宅楼建筑工程施工平面布置图1施工平面布置的原则施工总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工水平的高低，为保证现场施工顺利进行，具体的施工平面布置原则为：嬘围墙按规范设置，并在围墙上进行cI宣传；布置在起重设备附近或起重臂回转半径范围内；减少临时建设投资；减少场内二次搬运；布置在危险警戒区外。面用c10砼浇筑，形成硬化的场地，满足cI达标和文明施工的要求；满足cI达标和文明施工的要求；经沉淀池过滤之后方可排入市政管道；2主要施工机械位置本工程总体情况，垂直运输主体期间布置2台QT60tm塔吊，砌筑及装饰时垂直运输按3台施工电梯考虑，（详见精品文档2016全新精品资料-全新公文范文-全程指导写作–独家原创2/6平面布置图）3建筑材料、半成品堆放仓库位置靠近南侧围墙，水泥库、模板，钢筋均在塔吊回转半径内，砌块堆在施工电梯旁。4临时供电、供水网的布置1）给水布置施工用水自院外直接引支管引入，主管管径φ200mm。2）施工用电布置*施工现场临时供电根据jGj46-88规范要求,采用TN-S,供电系统,工作零线和专用保护PE线分开放置.供电线路采用放射性配电布置,共分三路，一路施工区，一路供生产区，一路生活办公区。3）用电负荷的计算ΣP1=322kwΣP2=ΣP3=（ΣP1+ΣP2）×10%==×（×322/+272×+）=主线选用3×100+2×50的铜芯电缆。4）用电布置方式根据现场设备、区域划分情况，拟定出配电室主线及设备用主电源线规格，采用线杆架设。临建照明用电采用敷墙架设，现场施工照明及小型机械设备用电采用三级配电箱引入各施工点。在整个现场按需要设若干个二级配电箱，采用线杆将电输送到使用地点。现场在业主提供的电源接入处设一配电房。配电房设总配电箱，施工用电共分5路从总配电箱用电缆接至各用电点精品文档2016全新精品资料-全新公文范文-全程指导写作–独家原创3/6及分路配电箱，电缆采用三相五线制橡胶铜芯绝缘电缆。第一路为生活及照明用电；第二路供楼塔吊、楼层电渣压力焊使用；第三路供钢筋加工区、木工棚、搅拌棚等生产设施使用。均采用70mm电缆敷设，另外在一层设总配电箱一个，以上各楼层设置分配电箱。5临时道路、排水位置根据施工需要设置施工道路，道路布置见平面布置图，形成小区内施工道路网，使场区内的交通畅通无阻。施工道路铺碎石，保证雨天畅通。排水布置在施工期间，由于大气降水会给水池抗浮产生不利影响，因此要求施工期间加强排水措施；施工完后，基坑采用粘土回填，以阻止地表水的下渗。场区排水原则是按照业主指定排水出口设置场区排水网络。本工程拟定沿干道设置排水主沟，沿各个施工区沿施工支路设置排水支沟。排水主沟道宽800mm、深600mm；支沟宽600mm、深500mm。主排水沟出口处设置沉淀池及过滤网，确保排除厂外水质清洁。搅拌机清洗水经沉淀池沉淀后，粪便水经化粪池处理后，才能排入排水网络中。6各种临时设施的位置于尺寸办公、生活区的布置办公、生活区集中布置在场地的西南角，包括办公室、会议室、医务室、娱乐室和职工宿舍、食堂等。办公楼、食堂及宿舍采用精品文档2016全新精品资料-全新公文范文-全程指导写作–独家原创4/6二层砖混小楼一栋、厕所搭设单层砖平房。办公楼布置办公楼1栋，靠场地西围墙南端布置，包括监理办公室、会议室、1间医务室和现场办公室。宿舍楼布置由于场地狭小，现场只安排3间管理人员住房，施工操作人员就近租用民房住宿。食堂布置现场只设置1个管理人员食堂，布置在场地南围墙西端。厕所、浴室布置现场设置水冲式厕所1座，包括浴室，布置在场地的东北角。地下室施工阶段在搅拌机东侧设临时厕所，定期由环卫处清理抽走。生产设施的布置包括门卫、养护室、库房、钢筋加工棚、木工加工棚。门卫、养护室搭设单层砖平房，加工棚采用钢管棚架方式建造。门卫布置门卫室布置...
