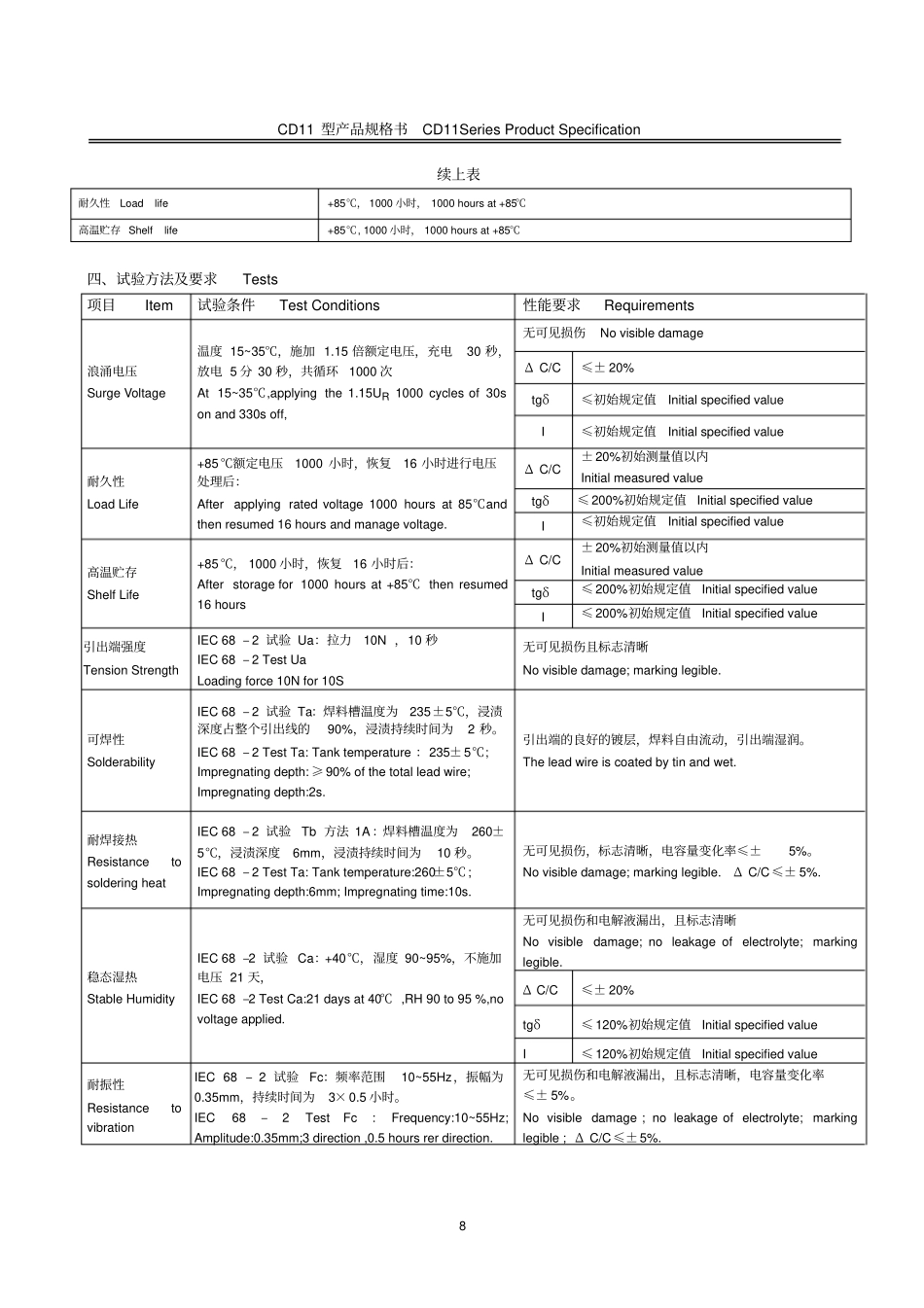

7绝缘套α防暴阀D≥βCD11型产品规格书CD11SeriesProductSpecification一、适用范围AdaptRange本产品规格书适用于chang牌CD11型铝电解电容器产品。.二、外形图及尺寸表Casesizetable单位：(mm)?D56810121314161922F±0.52.02.53.55.07.510d±0.10.50.5,0.60.60.8α(L＜20﹚1.5(L≥20)2.0β(D＜20﹚0.5(D≥20)1.0三、技术性能Specifications项目Item特性PerformanceCharacteristics使用温度范围Operatingtemperaturerange-40~+85℃-25~+85℃额定电压范围Ratedvoltagerange6.3~100V160~450V标称电容量范围Nominalcapacitancerange0.1~33000μF标称电容量允许偏差Capacitancetolerance±20%(120Hz,+20℃)漏电流LeakagecurrentI≤0.02CV(μA)或5μA1分钟(1minute)取较大者(Whicheverisgreater)I≤0.03CV(μA)+40μA1分钟(1minute)损耗角正切值（tgδ）Dissipationfactor(+20℃,120Hz)UR(V)6.3101625355063100tgδ0.280.240.200.160.140.120.100.10UR(V)160200250400450tgδ0.200.200.200.250.25容量大于1000μF者，每增加1000μF，其损耗角正切值增加0.02Forcapacitancevalue>1000μF,add0.02peranother1000μF温度特性TemperatureCharacteristics(Impedanceratioat120Hz)UR(V)6.3101625355063100Z-25℃／Z+20℃54322222Z-40℃／Z+20℃1210854333UR(V)160200250400450Z-25℃／Z+20℃334810Z-25℃／Z+20℃，容量大于1000μF者，每增加1000μF阻抗比增加0.5Forcapacitancevalue>1000μF,Add0.5peranother1000μFforZ-25°C/Z+20℃Z-40℃／Z+20℃，容量大于1000μF者，每增加1000μF阻抗比增加1.0Forcapacitancevalue>10000-40℃/Z+20℃8CD11型产品规格书CD11SeriesProductSpecification续上表耐久性Loadlife+85℃，1000小时，1000hoursat+85℃高温贮存Shelflife+85℃,1000小时，1000hoursat+85℃四、试验方法及要求Tests项目Item试验条件TestConditions性能要求Requirements浪涌电压SurgeVoltage温度15~35℃，施加1.15倍额定电压，充电30秒，放电5分30秒，共循环1000次At15~35℃,applyingthe1.15UR1000cyclesof30sonand330soff,无可见损伤NovisibledamageΔC/C≤±20%tgδ≤初始规定值InitialspecifiedvalueI≤初始规定值Initialspecifiedvalue耐久性LoadLife+85℃额定电压1000小时，恢复16小时进行电压处理后：Afterapplyingratedvoltage1000hoursat85℃andthenresumed16hoursandmanagevoltage.ΔC/C±20%初始测量值以内Initialmeasuredvaluetgδ≤200%初始规定值InitialspecifiedvalueI≤初始规定值Initialspecifiedvalue高温贮存ShelfLife+85℃，1000小时，恢复16小时后：Afterstoragefor1000hoursat+85℃thenresumed16hoursΔC/C±20%初始测量值以内Initialmeasuredvaluetgδ≤200%初始规定值InitialspecifiedvalueI≤200%初始规定值Initialspecifiedvalue引出端强度TensionStrengthIEC68–2试验Ua：拉力10N，10秒IEC68–2TestUaLoadingforce10Nfor10S无可见损伤且标志清晰Novisibledamage;markinglegible.可焊性SolderabilityIEC68–2试验Ta：焊料槽温度为235±5℃，浸渍深度占整个引出线的90%，浸渍持续时间为2秒。IEC68–2TestTa:Tanktemperature：235±5℃;Impregnatingdepth:≥90%ofthetotalleadwire;Impregnatingdepth:2s.引出端的良好的镀层，焊料自由流动，引出端湿润。Theleadwireiscoatedbytinandwet.耐焊接热ResistancetosolderingheatIEC68–2试验Tb方法1A：焊料槽温度为260±5℃，浸渍深度6mm，浸渍持续时间为10秒。IEC68–2TestTa:Tanktemperature:260±5℃;Impregnatingdepth:6mm;Impregnatingtime:10s.无可见损伤，标志清晰，电容量变化率≤±5%。Novisibledamage;markinglegible.ΔC/C≤±5%.稳态湿热StableHumidityIEC68–2试验Ca：+40℃，湿度90~95%，不施加电压21天，IEC68–2TestCa:21daysat40℃,RH90to95%,novoltageapplied.无可见损伤和电解液漏出，且标志清晰Novisibledamage;noleakageofelectrolyte;markinglegible.ΔC/C≤±20%tgδ≤120%初始规定值InitialspecifiedvalueI≤120%初始规定值Initialspecifiedvalue耐振性ResistancetovibrationIEC68–2试验F...
