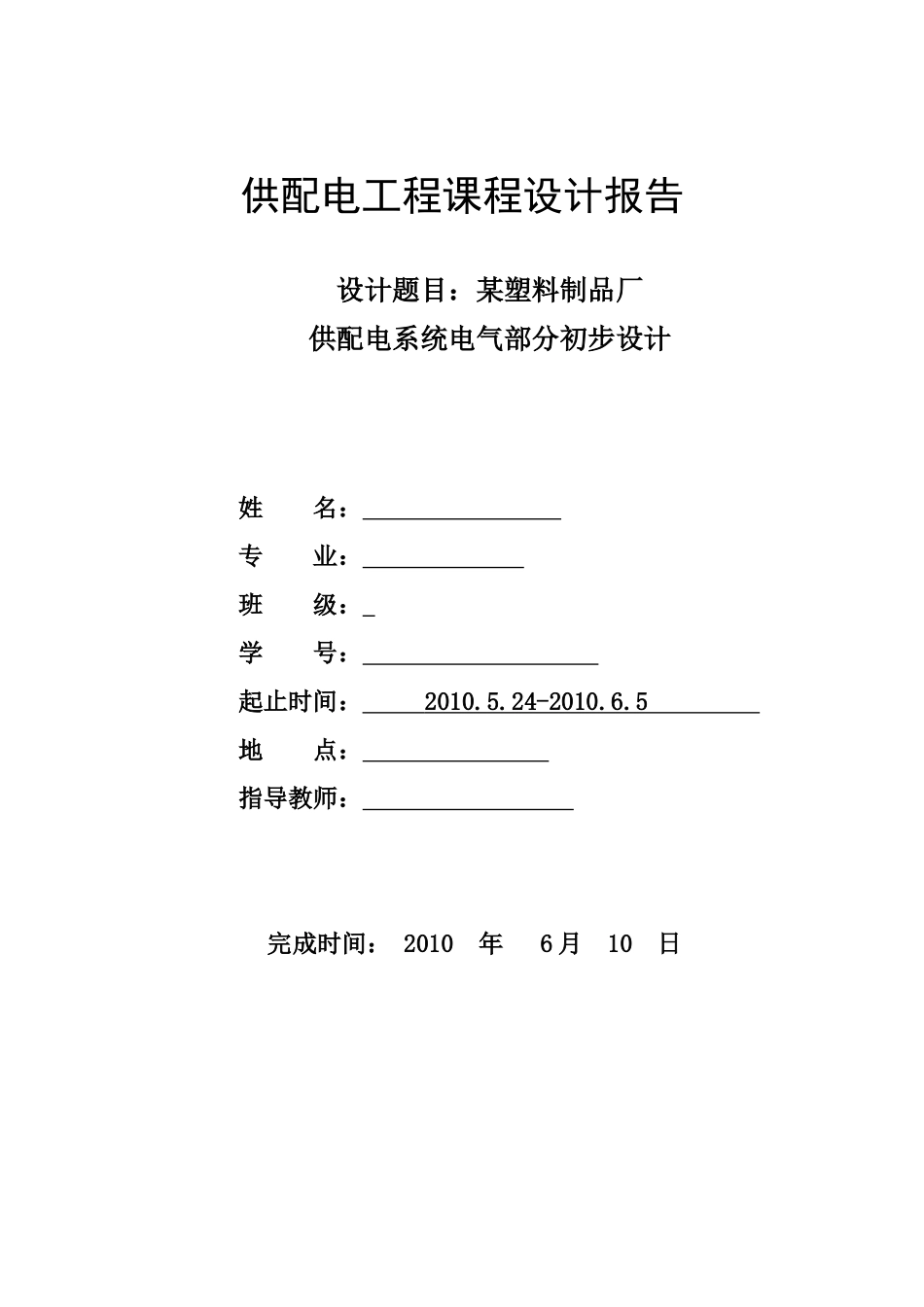

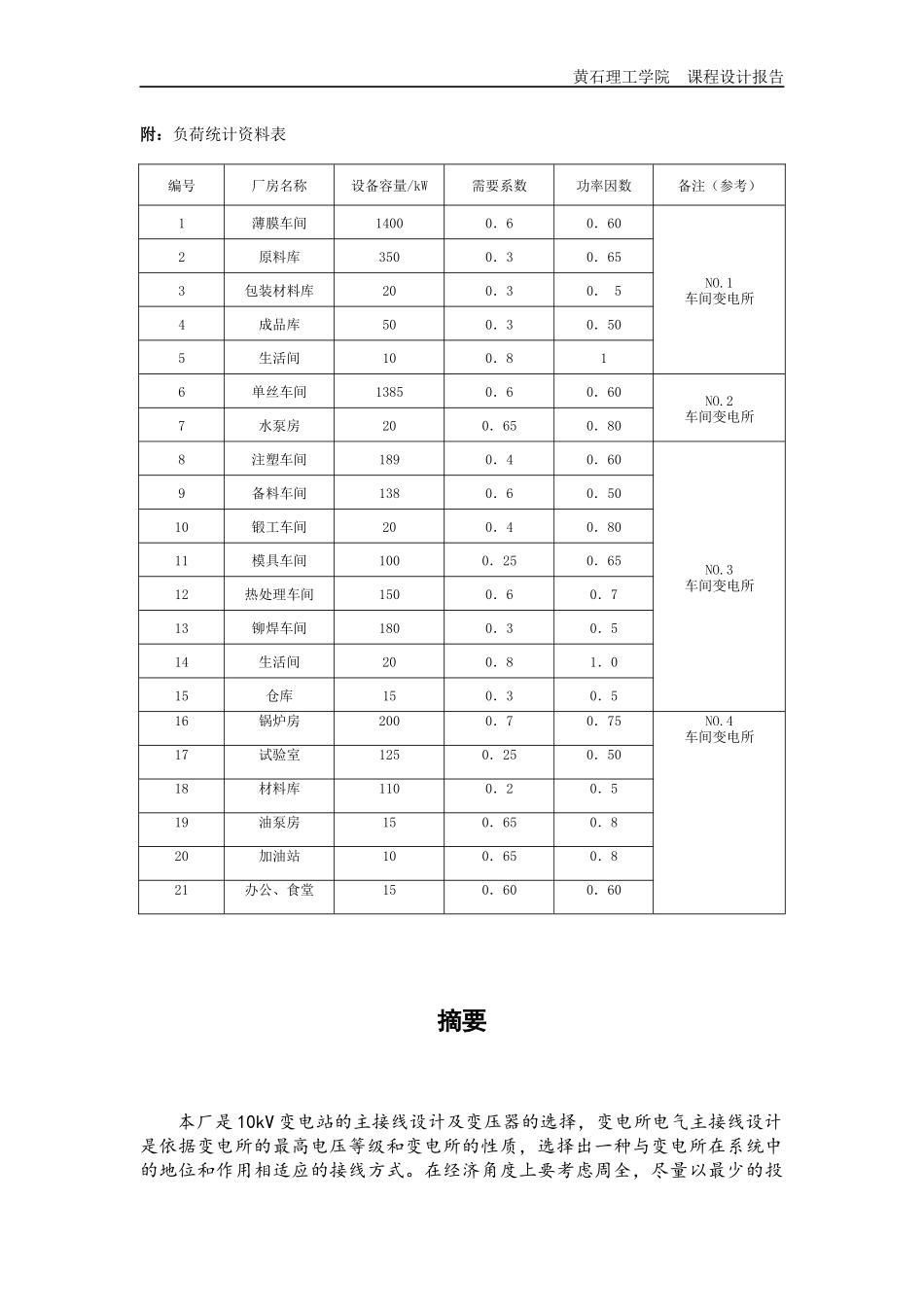

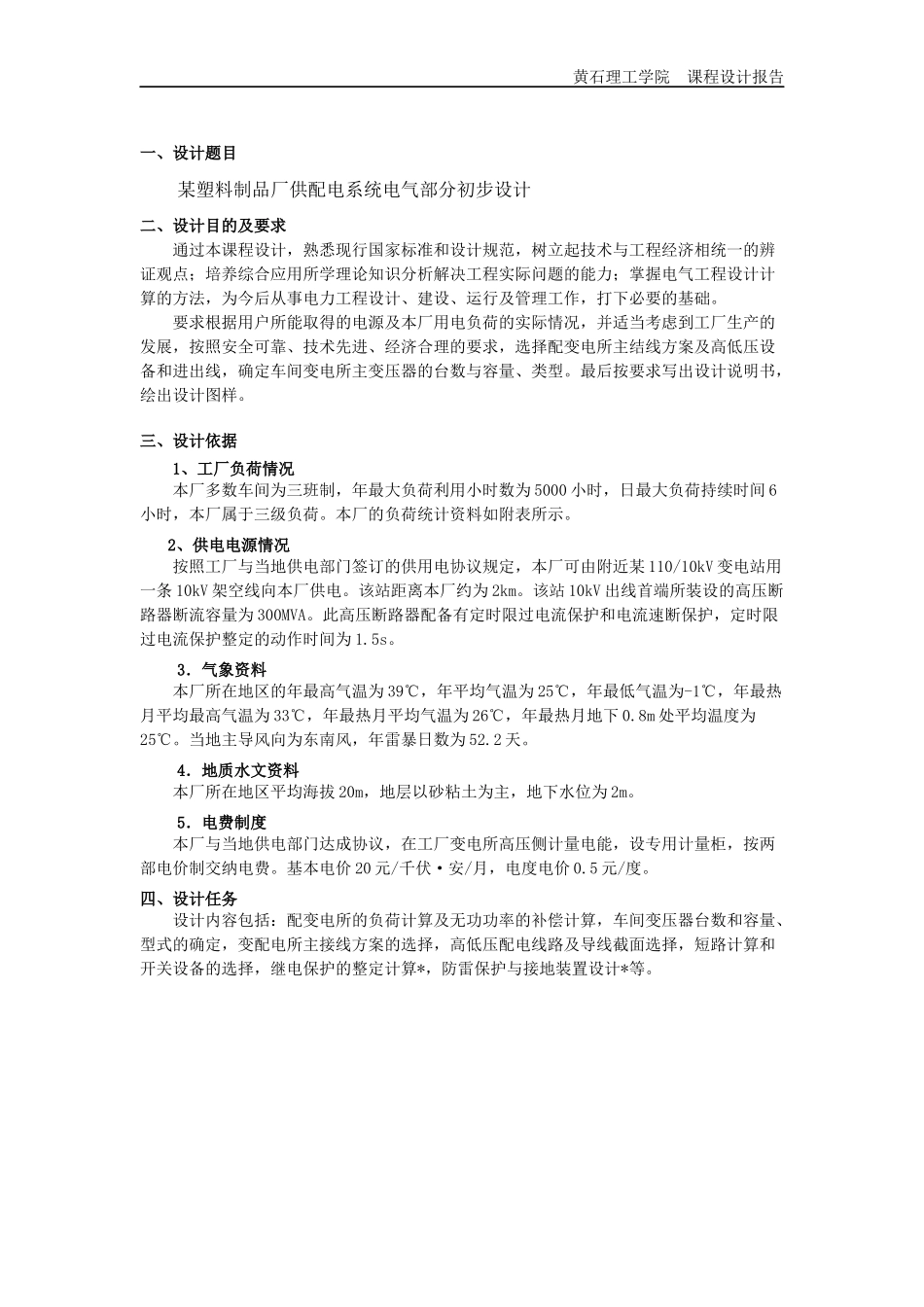

供配电工程课程设计报告设计题目：某塑料制品厂供配电系统电气部分初步设计姓名：专业：班级：学号：起止时间：2010.5.24-2010.6.5地点：指导教师：完成时间：2010年6月10日黄石理工学院课程设计报告一、设计题目某塑料制品厂供配电系统电气部分初步设计二、设计目的及要求通过本课程设计，熟悉现行国家标准和设计规范，树立起技术与工程经济相统一的辨证观点；培养综合应用所学理论知识分析解决工程实际问题的能力；掌握电气工程设计计算的方法，为今后从事电力工程设计、建设、运行及管理工作，打下必要的基础。要求根据用户所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，选择配变电所主结线方案及高低压设备和进出线，确定车间变电所主变压器的台数与容量、类型。最后按要求写出设计说明书，绘出设计图样。三、设计依据1、工厂负荷情况本厂多数车间为三班制，年最大负荷利用小时数为5000小时，日最大负荷持续时间6小时，本厂属于三级负荷。本厂的负荷统计资料如附表所示。2、供电电源情况按照工厂与当地供电部门签订的供用电协议规定，本厂可由附近某110/10kV变电站用一条10kV架空线向本厂供电。该站距离本厂约为2km。该站10kV出线首端所装设的高压断路器断流容量为300MVA。此高压断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为1.5s。3．气象资料本厂所在地区的年最高气温为39℃，年平均气温为25℃，年最低气温为-1℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下0.8m处平均温度为25℃。当地主导风向为东南风，年雷暴日数为52.2天。4．地质水文资料本厂所在地区平均海拔20m，地层以砂粘土为主，地下水位为2m。5．电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电价制交纳电费。基本电价20元/千伏·安/月，电度电价0.5元/度。四、设计任务设计内容包括：配变电所的负荷计算及无功功率的补偿计算，车间变压器台数和容量、型式的确定，变配电所主接线方案的选择，高低压配电线路及导线截面选择，短路计算和开关设备的选择，继电保护的整定计算*，防雷保护与接地装置设计*等。黄石理工学院课程设计报告附：负荷统计资料表摘要本厂是10kV变电站的主接线设计及变压器的选择，变电所电气主接线设计是依据变电所的最高电压等级和变电所的性质，选择出一种与变电所在系统中的地位和作用相适应的接线方式。在经济角度上要考虑周全，尽量以最少的投编号厂房名称设备容量/kW需要系数功率因数备注（参考）1薄膜车间14000．60．60NO.1车间变电所2原料库3500．30．653包装材料库200．30．54成品库500．30．505生活间100．816单丝车间13850．60．60NO.2车间变电所7水泵房200．650．808注塑车间1890．40．60NO.3车间变电所9备料车间1380．60．5010锻工车间200．40．8011模具车间1000．250．6512热处理车间1500．60．713铆焊车间1800．30．514生活间200．81．015仓库150．30．516锅炉房2000．70．75NO.4车间变电所17试验室1250．250．5018材料库1100．20．519油泵房150．650．820加油站100．650．821办公、食堂150．600．60黄石理工学院课程设计报告资获得最佳的方案。按照要求选择合适的变压器。短路电流计算，对变电站系统中的各个电压等级下的母线发生三相短路时，所流过的短路电流进行了分别计算。电气设备动、热稳定校验，电气设备的选择条件包括两大部分：一是电气设备所需要满足的基本条件，即按正常工作条件选择，并按短路状态校验动、热稳定；二是根据不同电气设备的特点而提出的选择和校验项目。主要电气设备型号及参数的确定。电气总平面及配电装置断面设计和无功补偿方案设计，较为详细地完成了电力系统中变电站设计。通过本次课程设计，旨在熟悉变电所中供电系统的负荷计算，掌握变电所中二次回路的基本原理，在次基础上对供电系统中的变电所二次接线进行了设计和保护，最后根据具体环境条件对电气设备进行校验，使本次设计的内容更加完善。关键词：变电站；短路电流；热稳定；无功补偿；二次接线ABSTRACTThedesi...
