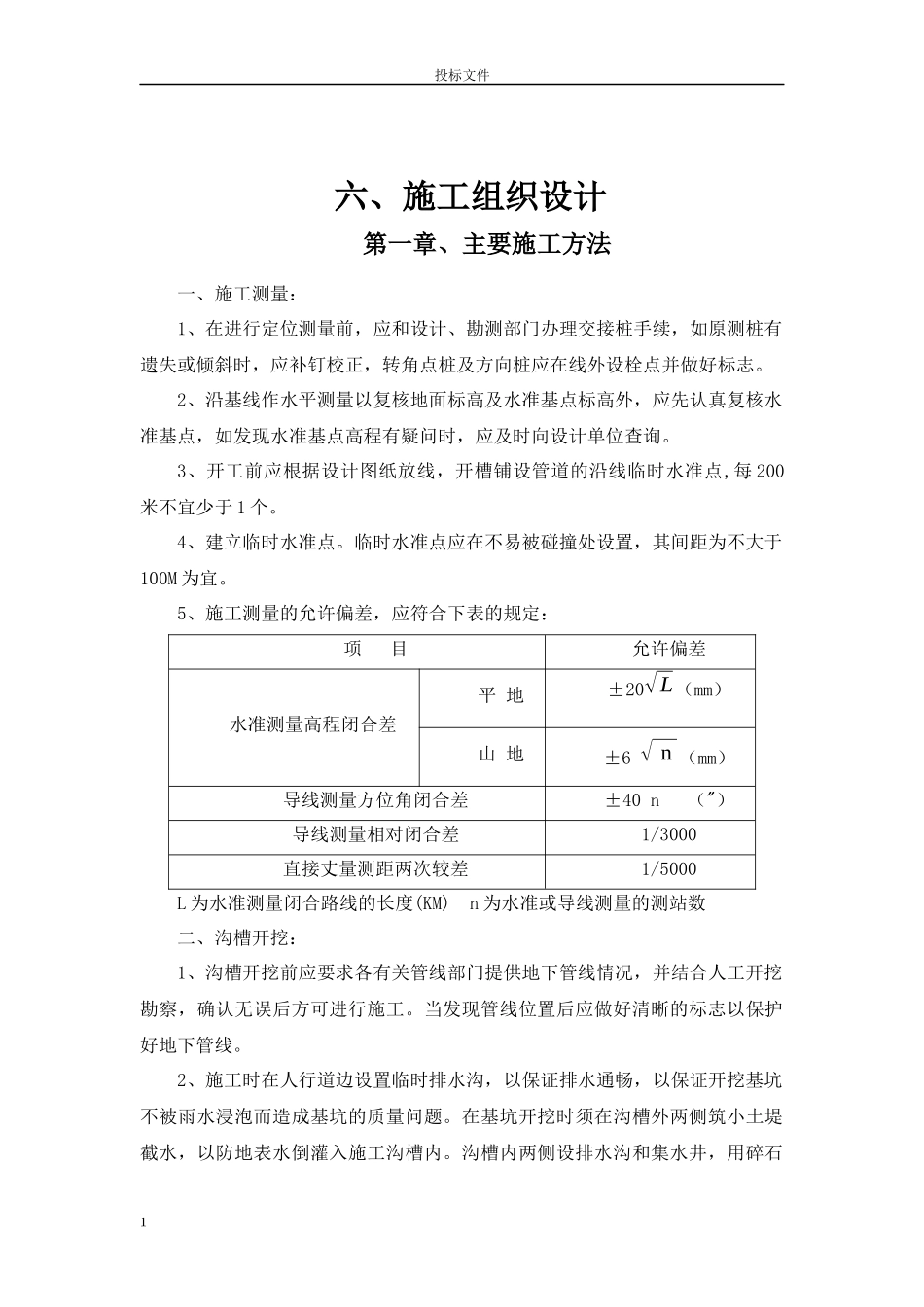

投标文件六、施工组织设计第一章、主要施工方法一、施工测量：1、在进行定位测量前，应和设计、勘测部门办理交接桩手续，如原测桩有遗失或倾斜时，应补钉校正，转角点桩及方向桩应在线外设栓点并做好标志。2、沿基线作水平测量以复核地面标高及水准基点标高外，应先认真复核水准基点，如发现水准基点高程有疑问时，应及时向设计单位查询。3、开工前应根据设计图纸放线，开槽铺设管道的沿线临时水准点,每200米不宜少于1个。4、建立临时水准点。临时水准点应在不易被碰撞处设置，其间距为不大于100M为宜。5、施工测量的允许偏差，应符合下表的规定：项目允许偏差水准测量高程闭合差平地±20√L（mm）山地±6√n（mm）导线测量方位角闭合差±40n（"）导线测量相对闭合差1/3000直接丈量测距两次较差1/5000L为水准测量闭合路线的长度(KM)n为水准或导线测量的测站数二、沟槽开挖：1、沟槽开挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。2、施工时在人行道边设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。在基坑开挖时须在沟槽外两侧筑小土堤截水，以防地表水倒灌入施工沟槽内。沟槽内两侧设排水沟和集水井，用碎石1投标文件填充，当地下水丰富或遇雨天时用抽水机抽水，以保证基坑不被水浸泡。3、本工程的沟槽深度为2米，对土质良好地段采用1：1放坡开挖。开挖时用挖掘机进行，人工配合。沟槽开挖土方调至填方区填土或用自卸式汽车外运弃土。在开挖前，沟槽的断面、开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移误差符合规范要求。为保证槽底土壤不被扰动、破坏或超挖，用机械挖土至设计标高高20～30cm后改用人工挖土和平整。开挖要保证连续作业，分段开挖，每段10m～20m，以防止土方塌方出现安全事故。4、在软土地段采用放坡与钢板桩支护结合开挖。先按1：1放坡开挖，再用25号槽钢进行钢板桩支护开挖。5、沟槽检查验收沟槽开挖完成应进行自检，检查项目和允许误差见下表-1。自检合格后应马上通知监理进场进行检查验收，验收合格后方能进入下一工序的施工。基槽开挖允许偏差和检验方法见下表三、管道基础：1、垫层：采用砂垫层。在已经开挖、整平的原土未被扰动的沟槽底部铺设30厚的砂垫层，要求均2序号项目允许偏差（mm）检验频率检验方法范围点数1槽底高程0，-30两井之间3用水准仪测量2槽底中线每侧宽度不小于规定6挂中心线用尺量，每侧计3点3沟槽边坡不小于规定6用坡度尺检验每侧3点投标文件匀、密实。2、钢筋混凝土包封：在管顶覆土≥4米时，钢管采用钢筋混凝土包封。（1）模板：a、采用木模板进行支设。b、模板的接缝应紧密吻合,如有缝隙,应用木条或胶条等紧密嵌塞,以防跑浆。c、模板的支柱及支杆不得直接支在槽底或槽帮上，支点应垫以木板或方木，使有足够的支撑面积，以保证所灌注的混凝土结构不致发生不允许的下沉或变形。d、为防止模板内移，在模板内部设一道加撑杆，在灌注混凝土时随灌注随将内撑拆除。e、模板应支撑牢固，不跑模，板缝严密，不漏浆，且在灌注混凝土前应保持湿润。（2）混凝土：a、混凝土强度等级标准C25。b、在灌注混凝土前，应清除模板内及附在钢管上的垃圾、泥土等杂物。c、应严格控制钢管混凝土包封的顶面高程，不能高于设计高程，低于设计高程不得大于10MM。d、振捣时，插入振捣器的移动间距不应大于作用半径的1.5倍，在每一位置上的振捣延续时间，应保证混凝土获得足够的振实程度（以混凝土表面呈现出水泥浆和不再沉落为度）。e、钢管混凝土包封的混凝土终凝前不得泡水，应进行5-7天养护。四、管道施工：1、铸铁管的铺设和安装（1）工艺流程安装准备→管道预制→管道安装→通水试验（2）操作要点a、按设计图纸和管件尺寸，画出安装尺寸草图。b、抗震柔性接口铸铁管切断采用人力钢锯断管或砂轮切割机断管。3投标文件c、清除随插口连接处和法兰密封面的污垢、砂粒、疤块。d、安装时先在抗震柔性接口铸铁管插口...
