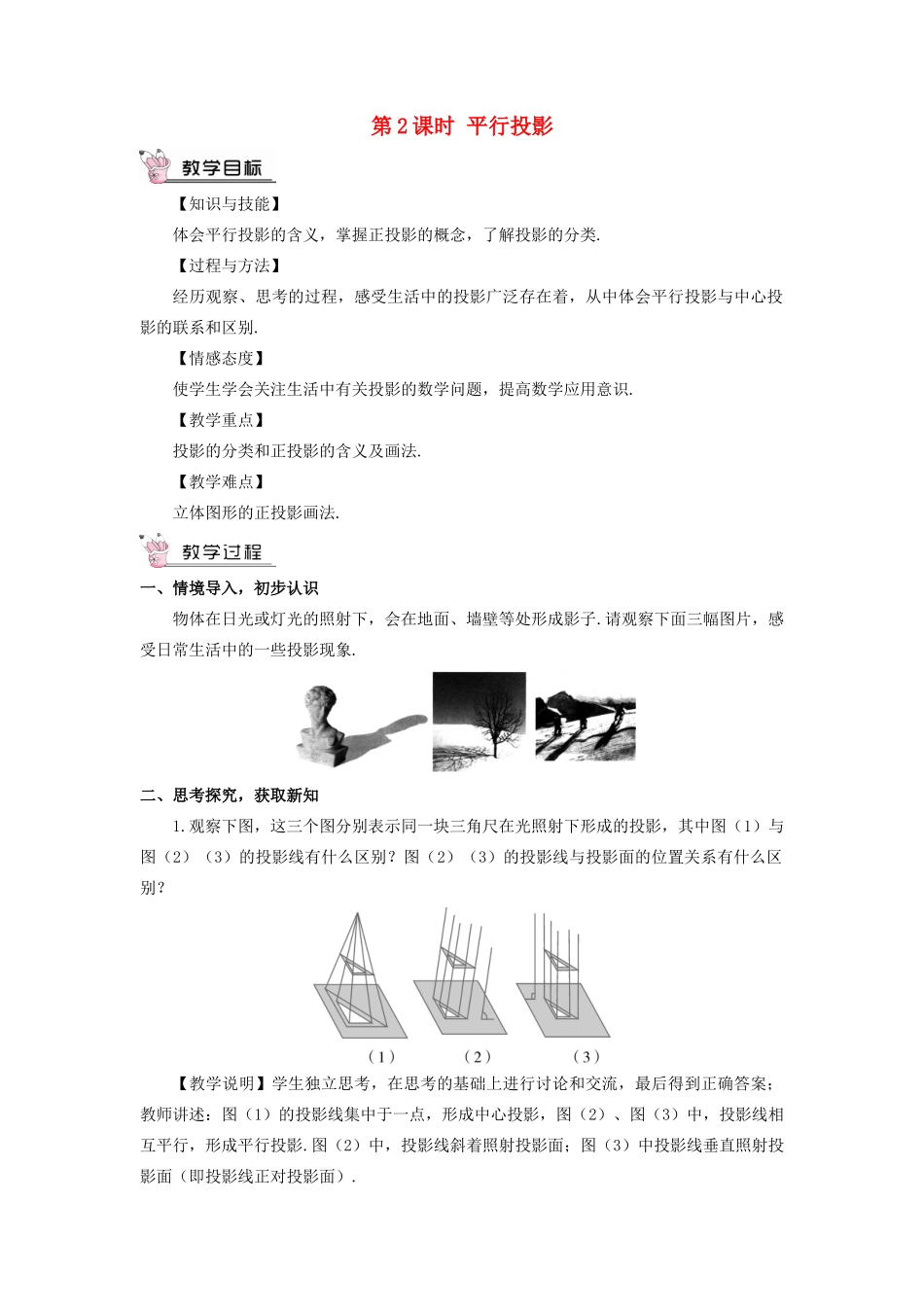

第2课时平行投影【知识与技能】体会平行投影的含义，掌握正投影的概念，了解投影的分类.【过程与方法】经历观察、思考的过程，感受生活中的投影广泛存在着，从中体会平行投影与中心投影的联系和区别.【情感态度】使学生学会关注生活中有关投影的数学问题，提高数学应用意识.【教学重点】投影的分类和正投影的含义及画法.【教学难点】立体图形的正投影画法.一、情境导入，初步认识物体在日光或灯光的照射下，会在地面、墙壁等处形成影子.请观察下面三幅图片，感受日常生活中的一些投影现象.二、思考探究，获取新知1.观察下图，这三个图分别表示同一块三角尺在光照射下形成的投影，其中图（1）与图（2）（3）的投影线有什么区别？图（2）（3）的投影线与投影面的位置关系有什么区别？【教学说明】学生独立思考，在思考的基础上进行讨论和交流，最后得到正确答案；教师讲述：图（1）的投影线集中于一点，形成中心投影，图（2）、图（3）中，投影线相互平行，形成平行投影.图（2）中，投影线斜着照射投影面；图（3）中投影线垂直照射投影面（即投影线正对投影面）.【归纳结论】我们称投影线垂直照射投影面的平行投影为正投影.2.把一根直的细铁丝（记为线段AB）放在三个不同的位置：（1）铁丝平行于投影面；（2）铁丝倾斜于投影面；（3）铁丝垂直于投影面.三种情形下铁丝的正投影各是什么形状？6.把一块正方形硬纸板P（例如正方形ABCD）放在三个不同的位置：（1）纸板平行于投影面；（2）纸板倾斜于投影面；（3）纸板垂直于投影面.三种情形下纸板的正投影各是什么形状？【归纳结论】当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.【教学说明】结合图片对比辨析，加深理解和印象，让学生亲自进行观察、分析、探究，得到结论，培养学生的分析判断能力.三、运用新知，深化理解1.李华的弟弟拿着一个菱形木框在阳光下玩，李华发现菱形木框在阳光照射下，在地面上形成了各种图形的阴影，但以下一种图形始终没有出现，没有出现的图形是(D)分析：阳光下物体的投影是平行投影，其特点是：在同一时刻，物体中平行且相等的两条边的影子也平行且相等，在阳光下摆弄菱形木框时，菱形木框的对边的投影应该相等它不可能是梯形.2.下列图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是(A)分析：A选项影子平行，且较高的树的影长大于较矮的树的影长，故A正确；B、C选项影子的方向不相同，故B、C错误；D选项树高与影长不成比例，故D错误.【教学说明】太阳光是平行光线，因而投影是平行投影，同一时刻的平行投影的规律是：物大影大，影子同向.3.如图是一根电线杆在一天中不同时刻的影长图，则按照时间的先后顺序排列正确的是(B)A.①②③④B.④①③②C.④②③①D.④③②①解析：根据题意，太阳是从东方升起，故影子指向的方向为西方，然后影长逐渐变小，过了正午，影子又逐渐变长，因此先后顺序为④①③②.【教学说明】平行投影的特点和规律：在不同时刻，同一物体的影子的方向和大小不同；不同时刻，物体在太阳光下的影子的大小在变，方向也在改变.从早晨到傍晚影子的指向是：正西→西北→正北→东北→正东，影长由长变短，再变长.4.若线段AB在投影面上的正投影为A1B1，则线段AB与线段A1B1的大小关系是（D）A.AB=A1B1B.AB>A1B1C.ABA1B1；当线段AB垂直于投影面时，A1与B1重合，即A1B1=0，也就是AB>A1B1.综上所述，AB≥A1B1.【教学说明】本题的主要目的是考察正投影的性质之一：当线段平行于投影面时，它的正投影长短不变；当线段倾斜于投影面时，它的正投影变短；当线段垂直于投影面时，它的正投影为一个点.教师在讲解此题时，应引导学生体会到正投影的其它性质：当平面图形的面平行于投影面时，它的正投影与这个平面图形的形状、大小完全相同，当平面图形的面倾斜于投影面时，它的正投影相对这个平面图形的形状、大小发生变化；当平面图形的面垂直于投影面时，它的正投影为一条线段.一个物体（立体图形）的正投影的形状、...
