拨叉——机械制造工艺学课程设计说明书VIP免费

拨叉——机械制造工艺学课程设计说明书_第1页
1/24
拨叉——机械制造工艺学课程设计说明书_第2页
2/24
拨叉——机械制造工艺学课程设计说明书_第3页
3/24

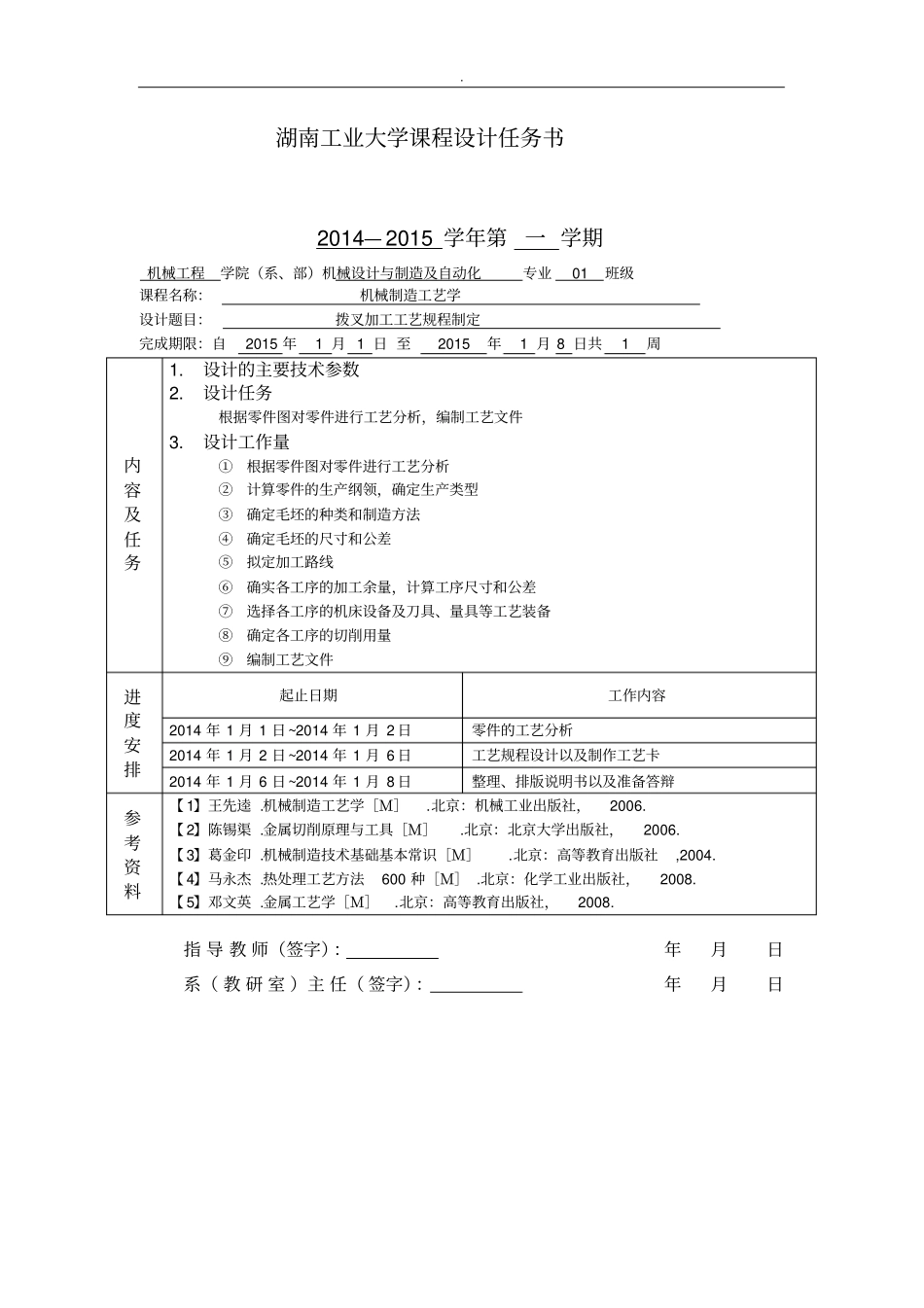

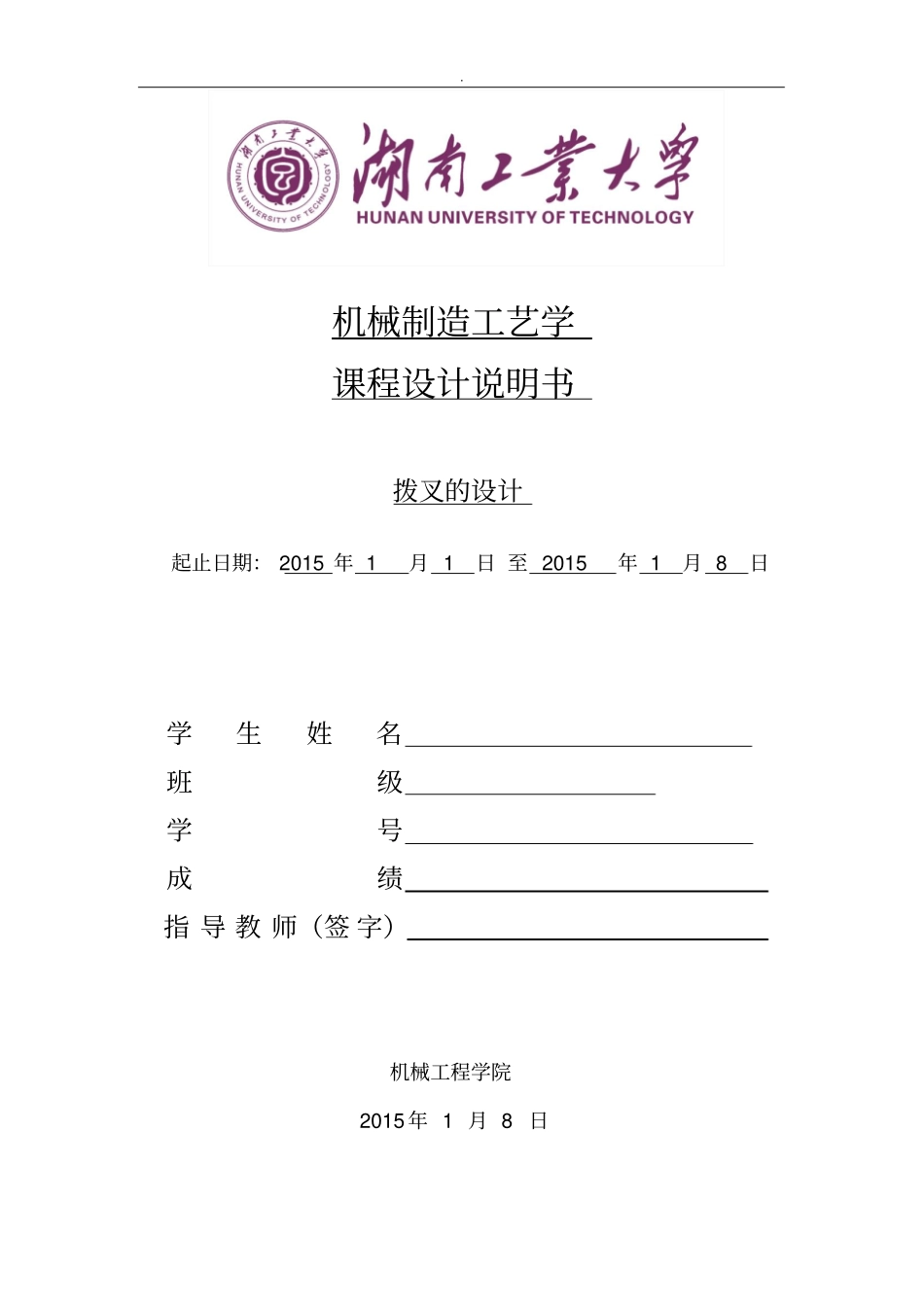

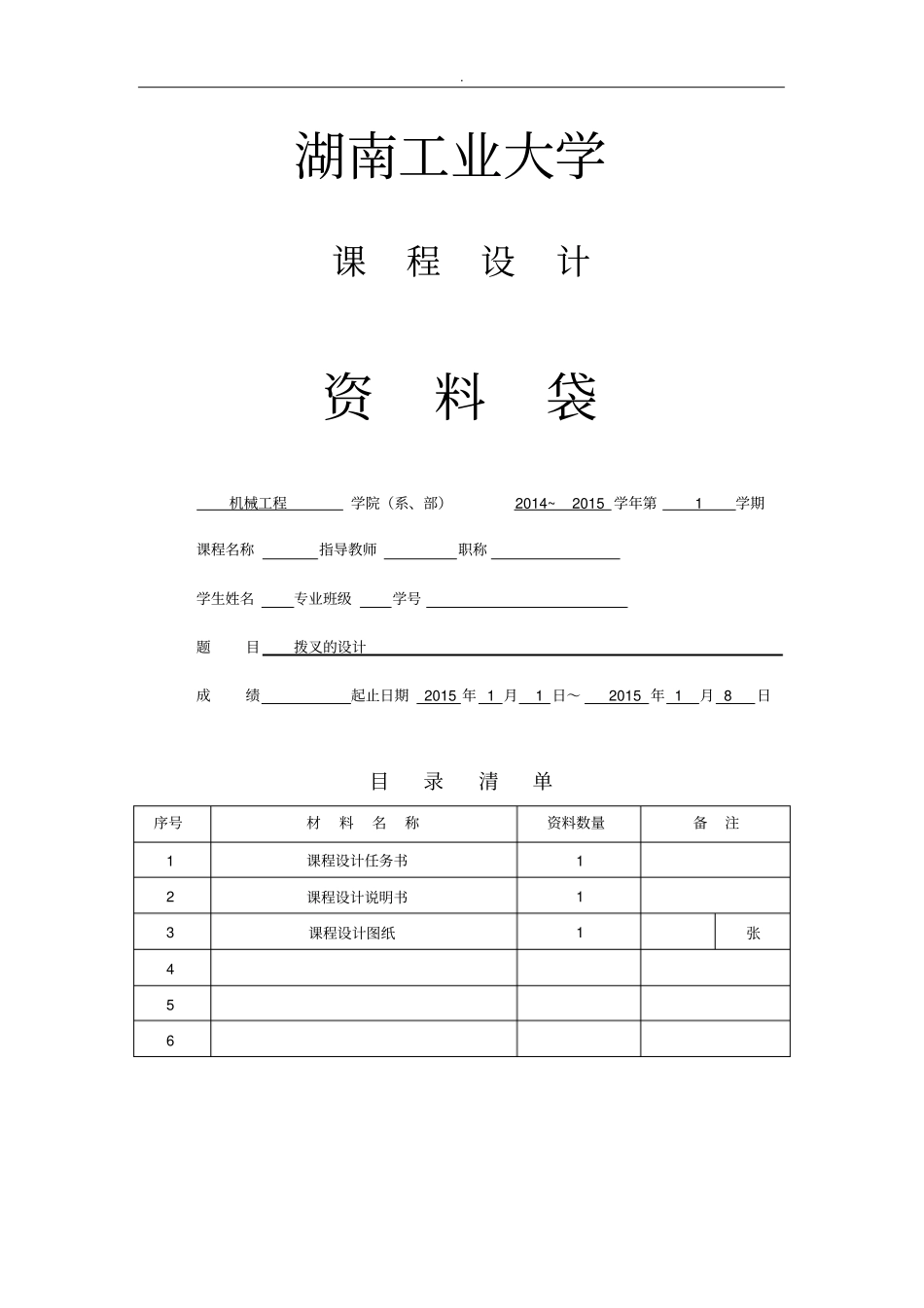

.湖南工业大学课程设计资料袋机械工程学院(系、部)2014~2015学年第1学期课程名称指导教师职称学生姓名专业班级学号题目拨叉的设计成绩起止日期2015年1月1日~2015年1月8日目录清单序号材料名称资料数量备注1课程设计任务书12课程设计说明书13课程设计图纸1张456.湖南工业大学课程设计任务书2014—2015学年第一学期机械工程学院(系、部)机械设计与制造及自动化专业01班级课程名称:机械制造工艺学设计题目:拨叉加工工艺规程制定完成期限:自2015年1月1日至2015年1月8日共1周内容及任务1.设计的主要技术参数2.设计任务根据零件图对零件进行工艺分析,编制工艺文件3.设计工作量①根据零件图对零件进行工艺分析②计算零件的生产纲领,确定生产类型③确定毛坯的种类和制造方法④确定毛坯的尺寸和公差⑤拟定加工路线⑥确实各工序的加工余量,计算工序尺寸和公差⑦选择各工序的机床设备及刀具、量具等工艺装备⑧确定各工序的切削用量⑨编制工艺文件进度安排起止日期工作内容2014年1月1日~2014年1月2日零件的工艺分析2014年1月2日~2014年1月6日工艺规程设计以及制作工艺卡2014年1月6日~2014年1月8日整理、排版说明书以及准备答辩参考资料【1】王先逵.机械制造工艺学[M].北京:机械工业出版社,2006.【2】陈锡渠.金属切削原理与工具[M].北京:北京大学出版社,2006.【3】葛金印.机械制造技术基础基本常识[M].北京:高等教育出版社,2004.【4】马永杰.热处理工艺方法600种[M].北京:化学工业出版社,2008.【5】邓文英.金属工艺学[M].北京:高等教育出版社,2008.指导教师(签字):年月日系(教研室)主任(签字):年月日.机械制造工艺学课程设计说明书拨叉的设计起止日期:2015年1月1日至2015年1月8日学生姓名班级学号成绩指导教师(签字)机械工程学院2015年1月8日.目录1.零件分析·······································12.确定生产类型和毛坯制造形式·····················23.选择定位基准···································34.选择加工方法···································35.制定工艺路线···································46.确定加工余量及毛坯尺寸·························67.工序设计·······································10.一,零件分析零件的功用分析:题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。零件上方的φ32021.00孔与操纵机构相连,二下方的Φ48半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体,加工时分开。零件的工艺分析:零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,但塑性较差、脆性高,不适合磨削,为此以下是拨叉需要加工的表面以及加工表面之间的位置要求:1.小头孔Φ32以及与此孔相通的8的通孔、2.以φ55.45为中心的加工表面.这一组加工表面包括:φ550.460的孔,以及其上下两个端面。这两组表面有一定的位置度要求,即φ550.460的孔上下两个端面与φ20021.00的孔有垂直度要求。3.由上面分析可知,可以粗加工拨叉底面,然后以此作为粗基准采用专用夹具进行加工,并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度,并且此拨叉零件没有复杂的加工曲面,所以根据上述技术要求采用常规的加工工艺均可保证。二,确定生产类型和毛坯制造形式确定生产类型:已知此拨叉零件的生产纲领为10000件/年,零件的质量是1.0Kg/个,查《机械制造工艺及设备设计指导手册》321页表15-2,可确定该拨叉生产类型为大批生产,所以初步确定工艺安排为:加工过程划分阶段;工序适当集中;加工设备以通用设备为主,大量采用专用工装。确定其毛坯生产形式:零件材料为HT200。考虑零件在机床运行过程中所受冲击不大,零件结构又比...
